Статья: 7 преимуществ сквозных коннекторов RJ45 нового поколения

  1. Простой визуальный контроль цветовой схемы распиновки исключает ошибки
  2. Проводники всегда достают до врезных контактов и обеспечивают соединение
  3. Трёхточечные контактные ножи для одножильных и многожильных проводников
  4. Хорошая фиксация изоляции кабеля обеспечивает прочность установки
  5. Лучшее сохранение скрутки проводов, уменьшает электромагнитные помехи
  6. Позолота контактов 50 мкм для лучшей проводимости и защиты от коррозии
  7. Стабильно хороший результат установки не зависит от мастерства инсталлятора

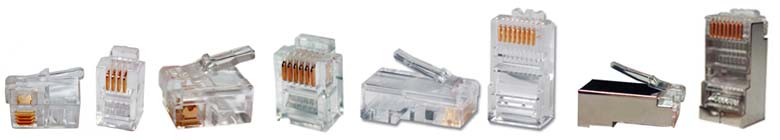

Стандарты и слэнговые названия коннекторов:

Стандарт Коннектор Использование
RJ9* 4P4C (4P2C) Применяется для подключения телефонных трубок к аппарату. Ширина 7.5 мм
RJ11 6P2C Применяется для подключения двухпроводных телефонов
RJ12* 6P6C Предназначен для подключения шестипроводных телефонных аппаратов
RJ14 6P4C Предназначен для подключения четырёхпроводных телефонных аппаратов
RJ22* 4P4C (4P2C) Применяется для подключения телефонных трубок к аппарату. Ширина 7.5 мм
RJ25 6P6C Предназначен для подключения шестипроводных телефонных аппаратов
RJ45* 8P8C Используется для построения ЛВС
RJ45S 8P4C с ключом Используется для подключения модемов
RJ50* 10P10C Используется в источниках бесперебойного питания APC и Eaton

P - количество мест для проводников в разъёме.
С - количество проводников в разъёме.
* Стандарта RJ-9 не существует, это общепринятое название разъёмов 4P4C и 4P2C
* Стандарта RJ-12 не существует, это общепринятое название стандарта RJ-25 (6P6C)
* Стандарта RJ-22 не существует, это общепринятое название разъёмов 4P4C и 4P2C
* Стандарта RJ-45 не существует, это общепринятое название восьмипроводного разъёма 8P8C


Бренды

Артикул: EN-E5825

  • Установка коннекторов RJ11, RJ12 и RJ45
  • Зачистка изоляции кабеля
  • Резак для кабеля
  • Двухцветные рукоятки
  • Длина инструмента: 200 мм

Артикул: PT-1561

  • типы коннекторов: RJ45, RJ11/22 и RJ22 WE/SS;
  • опрессовывает телефонные и компьютерные разъём;
  • текстурированные рукоятки исключают проскальзывание инструмента при работе;
  • лезвия для обрезки и зачистки кабеля плоского или круглого сечения;
  • возвратный механизм для освобождения обжимаемого разъема;
  • высокая надежность (цельно металлическая конструкция)

Артикул: PT-1557

  • обжим модульных разъемов RJ45 (8P8C), RJ11 / RJ12 (6P4C, 6P6C) и RJ22 (4P4C) AMP (Tyco);
  • двухкомпонентные, эргономичные, прорезиненные, не скользящие рукоятки;
  • встроенный инструмент для обрезки и удаления оболочки кабеля;
  • усовершенствованный храповый механизм для повышения качества обжима и удобства эксплуатации;
  • скоба безопасности.

Артикул: GT-PA1530R

  • установка 4-позиционных разъемов RJ22
  • установка 4- и 6-позиционных разъемов RJ11 / RJ12
  • установка 8-позиционных разъемов RJ45
  • встроенный инструмент для удаления оболочки и обрезки кабеля
  • адаптирован для работы с жилами 28-24 AWG (0.08 - 0.2 мм2)
  • удобные прорезиненные рукоятки
  • встроенная система безопасности храпового механизма

Артикул: GT-45575

  • установка 4-позиционных разъемов RJ22;
  • установка 4- и 6-позиционных разъемов RJ11 / RJ12;
  • установка 8-позиционных разъемов RJ45;
  • надежный храповый механизм – обеспечивает полный цикл обжима;
  • перпендикулярное расположение матрицы и пуансона – гарантирует длительный срок жизни инструмента и высокое качество обжима;
  • снабжен лезвиями для обрезки и зачистки кабеля;
  • цельностальная рама с антикоррозийным покрытием.

Артикул: PM-4300-1011

  • Матрица для модульных разъемов RJ 11 (6/6, 6/4, 6/2)
  • Ресурс: 50 000 обжимов
  • Совместима с рамой (рукоятью) PMP 4080

Цена: 7 027 ₽

В наличии

Артикул: PM-4300-1012

  • Матрица для модульных разъемов RJ 22 (4/4, 4/2)
  • Ресурс: 50 000 обжимов
  • Совместима с рамой (рукоятью) PMP 4080

Цена: 7 027 ₽

В наличии

Артикул: PM-4300-1013

  • Матрица для модульных разъемов RJ45 (8/8, 8/6, 8/4)
  • Ресурс: 50 000 обжимов
  • Совместима с рамой (рукоятью) PMP 4080

Цена: 7 027 ₽

В наличии

Артикул: PT-70005

  • Опрессовка разъёмов RJ11, RJ12 и RJ45 (6P6C, 6P4C, 6P2C, 8P8C)
  • Удаление оболочки кабелей круглого сечения
  • Лезвия для обрезки кабеля

Артикул: PM-4300-1321

  • Матрица для модульных разъемов RJ45 без ключа (8/8, 8/6, 8/4)
  • Ресурс: 50 000 обжимов
  • Совместима с рамой (рукоятью) PMP 4080

Цена: 7 027 ₽

В наличии

Артикул: GT-45090-KIT1

  • установка разъемов RJ11/RJ22
  • надежный механизм с трещоткой

Цена: 6 919 ₽

Распродажа

В наличии

Артикул: PT-1302

  • Жесткий контроль всего цикла обжатия с возможностью ослабления сжатой матрицы инструмента
  • Корпус, рукоятки и матрицы выполненные из высокопрочной стали по новой технологии штамповки обеспечивают продолжительный срок службы инструмента без потери в качестве обжатия
  • Усовершенствованная конструкция крепежного винта матрицы позволяет проводить ее замену быстро и без использования дополнительного инструмента

Цена: 4 942 ₽

В наличии

Артикул: PT-70004

  • Позволяет опрессовывать разьёмы RJ45 (8P8C)
  • Рабочий тип кабеля 0.32 – 0.64 мм (28-22 AWG)
  • Прорезиненные рукоятки исключают проскальзывание инструмента
  • Инструмент снабжен лезвиями для обрезки кабеля

Распродажа

В наличии

Артикул: EN-E5809

  • Эргономичные рукоятки из высокоуглеродостой стали
  • Возможность обжима, резки и снятия изоляции с проводов
  • Подходит для разъёмов 4P4C&4P2C, 6P6C, 6P4C/6P2C, 8P8C, 8P6C, 8P4C&8P2C

Цена: 1 058 ₽

Под заказ

Артикул: EN-E5806

  • Обжим, резка и снятие изоляции в одном устройстве
  • Материал из углеродистой стали S45C
  • Для стандартных разъемов 4P, 6P и 8P (4P4C,
    4P2C,6P6C,6P4C,6P2C,8P8C,8P6C,8P4C,8P2C)
  • Эргономичная конструкция рукоятки с храповым механизмом

Цена: 2 735 ₽

Под заказ

Универсальный кримпер со сменными матрицами для обжима наконечников

  • изолированных и неизолированных
  • втулочных
  • клемных
  • модульных RJ45, RJ11
  • оптических разъёмов
  • контактов D-SUB
  • соединительных трубок

Артикул: JIC-UC-864

  • Установка коннекторов RJ22, RJ11, RJ12 и RJ45
  • RJ45 – 8 позиционные 8P8C (4 задействованные пары / 8 проводников)
  • RJ11 – 6 позиционные 6P4C (2 задействованные пары / 4 проводника)
  • RJ12 – 6 позиционные 6P6C (3 задействованные пары / 6 проводников)
  • RJ22 – 4 позиционные 4P4C (2 задействованные пары / 4 проводника)
  • RJ22 – 4 позиционные 4P2C (1 задействованная пара / 2 проводника) для трубок
  • Двухкомпонентные, эргономичные, прорезиненные, не скользящие рукоятки
  • Нож для обрезки кабеля, или проводников перед установкой в коннектор
  • Стриппер для снятия изоляции с круглых кабелей (витой пары)
  • Стриппер для снятия изоляции с плоского телефонного кабеля
  • Стальная конструкция с черным оксидным покрытием
  • Обжимные матрицы из высокоуглеродистой стали
  • Скобы безопасности, закрывающие лезвия, для защиты пальцев от порезов
  • Длина: 190 мм. Вес: 372 г.

Артикул: JIC-UC-4569

  • Установка сквозных (проходных) и обычных коннекторов RJ45 и RJ11/12, RJ22
  • Обжим 4-x, 6-ти и 8-и позиционных модульных коннекторов RJ45, RJ11/12, RJ22
  • Обжим 8P8C, 6P6C, 6P4C, 4P4C, 4P2C (8-ми, 6-ти, 4-х пиновые коннекторы)
  • Обжим сквозных разъемов RJ45 без необходимости отмерять длину проводов
  • Точная обрезка излишка провода заподлицо с торцом сквозных коннекторов RJ45
  • Тип кабеля: плоский/круглый, одножильный/многожильный Ethernet и телефонный
  • Допустимое сечение проводника кабеля 28 - 22 AWG (0.32 до 0.64 мм)
  • Двухкомпонентные, эргономичные, прорезиненные, не скользящие рукоятки
  • Нож для обрезки излишка проводником при установке сквозного коннектора RJ45
  • Нож для обрезки кабеля, или проводников перед установкой в коннектор
  • Стриппер для снятия изоляции с круглого кабеля (витой пары)
  • Стриппер для снятия изоляции с плоского телефонного кабеля
  • Стальная конструкция с черным оксидным покрытием
  • Обжимные матрицы из высокоуглеродистой стали
  • Защита пальцев от порезов (скобы, закрывающие лезвия)
  • Габариты: 190 х 63.5 х 22.2 мм.
  • Вес: 327 г.

Артикул: PM-4300-3144

  • Обжим модульных разъемов RJ45
  • Отверстия для обжима: RJ45 (8/8, 8/6, 8/4 разъемы)
  • Производство: Швеция
  • Ресурс: 20 000 циклов
  • Совместима с рамой (рукоятью) Pressmaster MCT FRAME (PM-4300-3149)

Артикул: PM-4300-3132

  • Обжим модульных разъемов RJ11
  • Отверстия для обжима: RJ11 (6/6, 6/4 разъемы)
  • Производство: Швеция
  • Ресурс: 20 000 циклов
  • Совместима с рамой (рукоятью) Pressmaster MCT FRAME (PM-4300-3149)

Артикул: JIC-RJ45-6100

  • Тип коннектора: 8P8C (RJ45)
  • Категория компонента: CAT6
  • Предназначен для скоростных линий Ethernet до 1 Gbit/s
  • Стандарт горючести пластмасс: UL94V-2. RoHS Compliant
  • Упрощённый монтаж коннектора, пары проходят сквозь переднюю стенку
  • Не требуется отмерять и обрезать проводники при подготовке к монтажу
  • Хороший визуальный контроль цветовой схемы распиновки
  • Позолота 50 μin на контактных поверхностях и врезных ножах
  • Высокая степень проводимости и долговечная защита от коррозии
  • Трёхточечные универсальные контактные ножи типа Tripoint
  • Совместимы с многожильными и сплошными проводниками
  • Улучшенное сохранение шага скрутки каждой пары
  • Меньше помех и электромагнитных влияний
  • Ширина контактной поверхности больше на 30%
  • Отсутствие необходимости отмерять и обрезать провода до установки
  • Удобный пластиковый контейнер для хранения
  • Количество в контейнере: 100 шт.

Артикул: JIC-RJ45-650

  • Тип коннектора: 8P8C (RJ45)
  • Категория компонента: CAT6
  • Предназначен для скоростных линий Ethernet до 1 Gbit/s
  • Стандарт горючести пластмасс: UL94V-2. RoHS Compliant
  • Упрощённый монтаж коннектора, пары проходят сквозь переднюю стенку
  • Не требуется отмерять и обрезать проводники при подготовке к монтажу
  • Хороший визуальный контроль цветовой схемы распиновки
  • Позолота 50 μin на контактных поверхностях и врезных ножах
  • Высокая степень проводимости и долговечная защита от коррозии
  • Трёхточечные универсальные контактные ножи типа Tripoint
  • Совместимы с многожильными и сплошными проводниками
  • Улучшенное сохранение шага скрутки каждой пары
  • Меньше помех и электромагнитных влияний
  • Ширина контактной поверхности больше на 30%
  • Отсутствие необходимости отмерять и обрезать провода до установки
  • Удобный пластиковый контейнер для хранения
  • Количество в контейнере: 50 шт.

Артикул: JIC-RJ45-5100

  • Тип коннектора: 8P8C (RJ45)
  • Категория компонента: CAT5e
  • Стандарт горючести пластмасс: UL94V-2. RoHS Compliant
  • Упрощённый монтаж коннектора, пары проходят сквозь переднюю стенку
  • Не требуется отмерять и обрезать проводники при подготовке к монтажу
  • Хороший визуальный контроль цветовой схемы распиновки
  • Позолота 50 μin на контактных поверхностях и врезных ножах
  • Высокая степень проводимости и долговечная защита от коррозии
  • Трёхточечные универсальные контактные ножи типа (Tripoint)
  • Совместимы с многожильными и сплошными проводниками
  • Улучшенное сохранение шага скрутки каждой пары
  • Меньше помех и электромагнитных влияний
  • Ширина контактной поверхности больше на 30%
  • Отсутствие необходимости отмерять и обрезать провода до установки
  • Удобный пластиковый контейнер для хранения
  • Количество в контейнере: 100 шт.

Артикул: JIC-RJ45-550

  • Тип коннектора: 8P8C (RJ45)
  • Категория компонента: CAT5e
  • Стандарт горючести пластмасс: UL94V-2. RoHS Compliant
  • Упрощённый монтаж коннектора, пары проходят сквозь переднюю стенку
  • Не требуется отмерять и обрезать проводники при подготовке к монтажу
  • Хороший визуальный контроль цветовой схемы распиновки
  • Позолота 50 μin на контактных поверхностях и врезных ножах
  • Высокая степень проводимости и долговечная защита от коррозии
  • Трёхточечные универсальные контактные ножи типа (Tripoint)
  • Совместимы с многожильными и сплошными проводниками
  • Улучшенное сохранение шага скрутки каждой пары
  • Меньше помех и электромагнитных влияний
  • Ширина контактной поверхности больше на 30%*
  • Отсутствие необходимости отмерять и обрезать провода до установки
  • Удобный пластиковый контейнер для хранения
  • Количество в контейнере: 50 шт.

Артикул: PM-4300-1039

  • Инструмент для работы со сменными матрицами
  • Матрицы RJ9, RJ11, RJ12, RJ22, RJ45, RJ45 (без ключа), 10 Pos, MMJ (опция)
  • Высокопрочная конструкция из закаленной легированной стали
  • Механизм, обеспечивающий полный цикл надежного обжима
  • Возможность регулировки – калибровки инструмента эсцентриком
  • Каждый инструмент имеет уникальный серийный номер
  • Ресурс: 50 000 опрессовок

Артикул: GT-PA1540

  • установка 4-позиционных разъемов RJ22;
  • установка 4- и 6-позиционных разъемов RJ11 / RJ12;
  • установка 8-позиционных разъемов RJ45;
  • встроенный инструмент для удаления оболочки и обрезки кабеля;
  • адаптирован для работы с жилами 28-24 AWG (0.08 - 0.2 мм2);
  • удобные прорезиненные рукоятки;
  • храповый механизм.

Артикул: PM-4300-3149

  • Матрицы для универсального кримпера в комплект не входят
  • Изолированные и неизолированные коннекторы
  • Контакты D-SUB, открытый цилиндр
  • Втулочные, клемные
  • Модульные RJ45, RJ11
  • Оптические разъёмы
  • Ресурс: 20 000 операций
