SK-LAN-3 - набор инструментов для обжима витой пары и контроля распиновки разъемов RJ45/11

Артикул: SK-LAN-3

Товар не поставляется

Цена
  • Гарантия: 12 мес.
Услуги и сервис
  • Оперативно подберём оборудование и аналоги
  • Окажем профессиональную техподдержку

Набор системного администратора SK-LAN-3 предназначен для обжима модульных коннекторов RJ45, RJ11/12, RJ22 (8P8C, 6P2C / 6P4C / 6P6C, 4P2C / 4P4C) и проверки их распиновки (правильности обжима). Этот небольшой комплект содержит необходимый инструмент для подключения оборудования к сетям Ethernet и телефонным линиям, изготовления соединительных патч-кордов и расшивки витой пары в модульных розетках. В комплект входит профессиональный тестер Softing с цифровым экраном, который позволит быстро проверить кабель витой пары на ошибки монтажа, обрывы и короткие замыкания. Тестер имеет встроенный генератор тонального сигнала и, совместно с индуктивным щупом (опция), даст возможность отбирать кабель из пучка, или найти нужный порт коммутатора. Пять номерных удаленных идентификаторов служат для ускорения поиска нужного порта на обратном конце линии Ethernet. Инструмент и кабельный тестер собраны в очень прочной сумке из высокотехнологичного материала CORDURA®*. Габариты: 30 x 14 x 15 см.

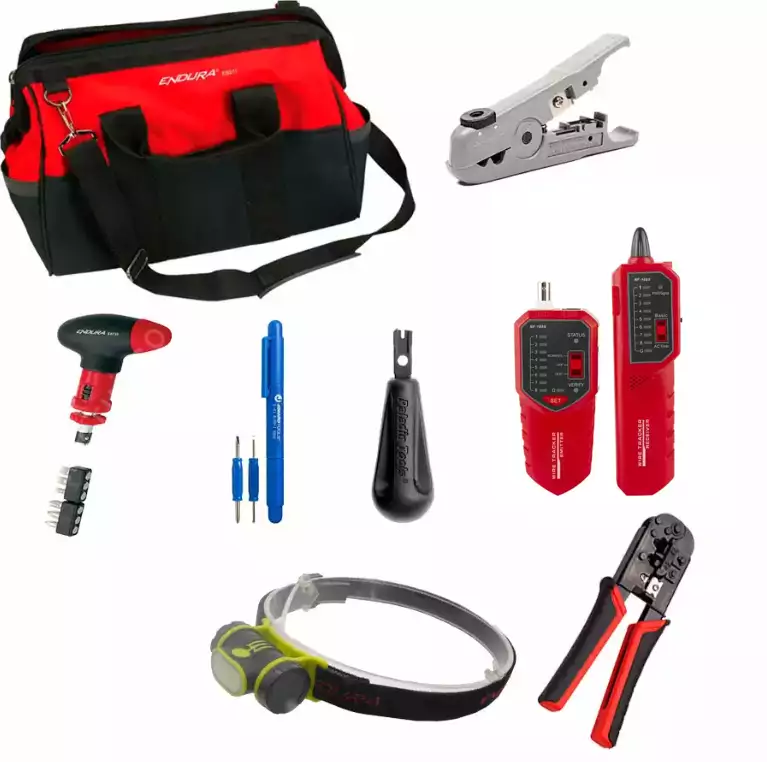

Комплектация набора SK-LAN-3:

  1. Кабельный тестер Softing CableMaster 200 (PD-CM200)
  2. Кримпер для обжима коннекторов RJ 45, RJ 22, RJ 12,  RJ 11 (6 в 1), Jonard (JIC-UC-864)
  3. Инструмент для расшивки кабеля на кросс 110, Jonard (JIC-ENI-110)
  4. Инструмент для разделки кабеля UTP/STP, плоского 4P/6P, Coax RG59/6 и RG7/11 (JIC-UST-500)
  5. Отвертка универсальная: крест PH1, PH2, прямой 7 и 5 мм., шестигранник 6 и 8 мм, Jonard (JIC-SD-61)
  6. Мини отвертка универсальная с клипсой: крест PH0, PH00, прямой 1.6 и 3.2 мм., Jonard (JIC-SD-41)
  7. Фонарь налобный 2 Вт, 150 Лм, пыле-влагозащита IP54 (EN-E9392)
  8. Сумка для инструментов повышенной прочности, из ткани CORDURA®, Jensen H1930JT (392-306)



   Оригинальные наборы СвязьКомплект собираются исключительно из профессиональных инструментов и приборов следующих производителей (торговых марок): Greenlee, TEMPO, Klauke, Jonard Tools, Jensen, FIS, Pressmaster, Stanley, Streamlight, 3М, Grandway, Endura, Kabifix, Softing IT Networks, VIAVI, TEMPO, Paladin Tools, Chemtronics. Использование комплектующих других производителей не допускается.
   В случае отсутствия основных комплектующих набора, могут быть использованы равноценные замены, аналогичные по техническим характеристикам и только от производителей (торговых марок) входящих в вышеуказанный перечень.

Назначение набора инструментов SK-LAN-3

  • Тестирование витой пары: распиновка RJ45, ошибки монтажа, наличие повреждений
  • Установка модульных коннекторов RJ45, RJ11/12, RJ22
  • Расшивка кабеля на кросс 110
  • Разделка витой пары и коаксиального кабеля
  • Монтажные работы. Завинчивание и отвинчивание крепёжных изделий с резьбой
  • Монтажные работы. Завинчивание и отвинчивание крепёжных изделий с резьбой
  • Подсветка темных объектов
  • Организованное хранение инструментов

Технические характеристики комплектующих набора SK-LAN-3:

Наименование Артикул
1 Кабельный тестер CableMaster 200
Разъем RJ45 на тестере и удаленной части
Определение обрыва, перепутанных пар, короткого замыкания
Определение расщепленных пар (Split)
Определение Cross Over кабеля
Генератор тонального сигнала для прозвонки кабеля
Автоматическое отключение генератора после 30 мин работы
LCD экран, 4-х строчный, черно-белый
Индикатор низкого заряда батарей
Предупреждение о наличии напряжения на линии
Удаленный идентификатор закрепляемый в корпусе прибора
Поддержка номерных удаленных идентификаторов RJ45, № 1-5 (в комплекте)
Прочный корпус с рифлеными боковинами
Защита от входного напряжения: 66V DC или 55V AC
Время работы от батарей: 80 часов
Габариты: 11.7 x 5.8 x 2.8 см. Вес: 115 г.
PD-CM200
2 Кримпер для обжима коннекторов RJ45 RJ22, RJ12, RJ11
Обжим 4-x, 6-ти и 8-и позиционных модульных коннекторов RJ45/22/12/11
Тип кабеля: Витая пара STP/UTP, плоский телефонный кабель
RJ45 – 8 позиционные 8P8C (4 задействованные пары / 8 проводников)
RJ11 – 6 позиционные 6P4C (2 задействованные пары / 4 проводника)
RJ12 – 6 позиционные 6P6C (3 задействованные пары / 6 проводников)
RJ22 – 4 позиционные 4P4C (2 задействованные пары / 4 проводника)
RJ22 – 4 позиционные 4P2C (1 задействованная пара / 2 проводника)
Двухкомпонентные, эргономичные, прорезиненные, не скользящие рукоятки
Нож для обрезки кабеля, или проводников перед установкой в коннектор
Стриппер для снятия изоляции с круглых кабелей (витой пары)
Стриппер для снятия изоляции с плоского телефонного кабеля
Стальная конструкция с черным оксидным покрытием
Обжимные матрицы из высокоуглеродистой стали
Скобы безопасности, закрывающие лезвия, для защиты пальцев от порезов
Длина: 190 мм. Вес: 372 г.
JIC-UC-864
3 Безударный инструмент для расшивки кабеля на кросс 110
Назначение: расшивка провода на 110 кросс
Два лезвия: с ножом для обрезки провода и без
Цвет рукояти: светло синий
Вес: 64 грамма
JIC-ENI-110

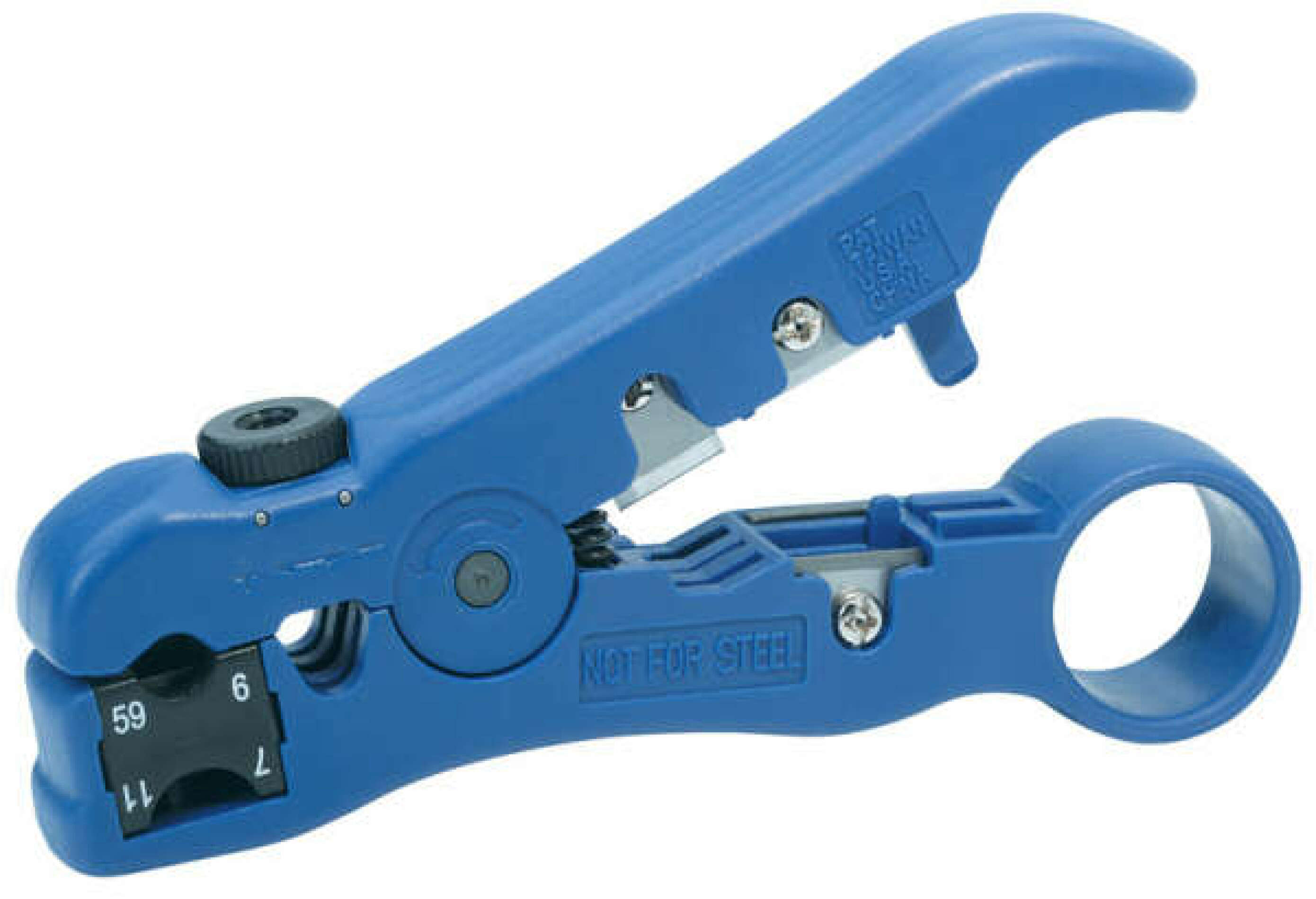

4 Стриппер для зачистки витой пары, коаксиального и плоского кабеля
Выполнен в форме прищепки с возвратной пружиной.
Снятие внешней изоляции витой пары диаметром до 6.36 мм.
Поворотное колесо-регулятор глубины реза.
Снятие внешней изоляции плоского телефонного кабеля 4P/6P.
Двухуровневая зачистка коаксиального кабеля RG-59/6 и RG-7/11.
Ресурс лезвия: 5000 операций.
Нож для резки кабеля и проводников.
Заменяемые лезвия.
Длина: 127 мм.
Вес: 113 г.
JIC-UST-500
5 Отвертка универсальная 6 в 1 (крест, прямой шлиц, гаечный ключ)
Функции: крестовая отвертка, плоская отвертка и гаечный ключ
Устойчивый к коррозии вал с полированной поверхностью
Размер плоской отвертки 3/16"(4.76 мм) и 9/32" (7.14 мм)
Размер крестовой отвертки Phillips: PH1 и PH2
Размер гаечного ключа: 5/16 "(8 мм) и 1/4" (6 мм)
Намагниченные наконечники
Ручка из мягкой резины
Стандарты: ASME / ANSI
Длина: 190.5 мм.
Вес: 179.62 г
JIC-SD-61
6 Мини отвертка 4 в 1 (PH0, PH00, SL 1.6 и 3.2 мм)
Форм фактор: внешний вид напоминает шариковую ручку.
Колпачки закрывающие биты с обоих сторон.
Тип шлица: Phillips (крест), Slotted (прямой).
Размеры крестовых бит Phillips: PH0, PH00.
Размеры бит с прямым шлицем Slotted: 1/8" (3.18 мм), 1/16" (1.58 мм).
Клипса держатель.
Цвет: синий.
Длина: 133 мм.
Вес: 14 г.
JIC-S-41
7 Фонарь налобный
Мощность 2 Вт
Режимы работы: 150 Лм / 40 Лм / Мигание
Продолжительность работы от комплекта батарей: 5 час / 18 час / 40 час в зависимости от режима работы
Дальность луча 20M/8M/-
Элемент питания: батарейка ААА - 3 шт
Класс пыле-влагозащиты: IP54
EN-E9392
8 Сумка для инструментов из ткани *CORDURA®
Материал: высокопрочный нейлон "Кордура" (Cordura)
Внутренние карманы для инструментов: 6 шт.
Внешние карманы, разделённые на 3 секции: 2 шт.
D-образные крепежные кольца для опционального плечевого ремня
Цвет: морская волна
Габариты: 30 x 14 x 15 см
Вес 426 грамм
2-10-0341



*Кордура (CORDURA®) – это высокотехнологичный материал, который обладает повышенными показателями прочности, водостойкости и гигроскопичности. Состав: плотные нити полиамида и хлопка (10%). Эта запатентованная ткань имеет особую технологию строения нити и состоит из мелко нарезанных и плотно скрученных волокон. Материю обрабатывают в несколько этапов специальной пропиткой. В конечном результате получается износостойкое водоотталкивающее покрытие. Такая нить прочнее обычной полиамидной в четыре раза. Имеет высокую температуру плавления – около 210 градусов.

Благодаря своим уникальным качествам Cordura широко применяется в тактическом снаряжении военных и спецназа. Изделия, пошиты из материалов CORDURA несомненно, с честью пройдут испытание временем и расстоянием.
CORDURA - это прочность, надежность и стиль.

Вы можете купить SK-LAN-3 - набор инструментов для обжима витой пары и контроля распиновки разъемов RJ45/11 в компании «СвязьКомплект» по выгодной цене. СВЯЗЬКОМПЛЕКТ SK-LAN-3: описание, фото, характеристики, инструкции, отзывы.
Смотрите аналоги SK-LAN-3 в категории: Профессиональные наборы инструментов, Наборы инструментов для системного администратора, Наборы инструментов для СКС (монтаж витой пары), Профессиональные наборы инструментов Связькомплект




  • Тестирование витой пары: распиновка RJ45, ошибки монтажа, наличие повреждений
  • Установка модульных коннекторов RJ45, RJ11/12, RJ22
  • Расшивка кабеля на кросс 110
  • Разделка витой пары и коаксиального кабеля
  • Монтажные работы. Завинчивание и отвинчивание крепёжных изделий с резьбой
  • Монтажные работы. Завинчивание и отвинчивание крепёжных изделий с резьбой
  • Подсветка темных объектов
  • Организованное хранение инструментов

Комплектация набора инструментов SK-LAN-3:

Наименование Артикул Вендор
1 Кабельный тестер CableMaster 200 PD-CM200 Softing
2 Кримпер для установки модульных коннекторов RJ45, RJ11/12, RJ22 JIC-UC-864 Jonard
3 Безударный инструмент для расшивки кабеля на кросс 110 JIC-ENI-110 Jonard
4 Стриппер для зачистки витой пары, коаксиального и плоского кабеля JIC-UST-500 Jonard
5 Отвертка универсальная 6 в 1 (прямой шлиц, крест, гаечный ключ) JIC-SD-61 Jonard
6 Отвертка универсальная 4 в 1 мини (PH0, PH00, SL 1.6 и 3.2 мм)  JIC-S-41 Jonard
7 Фонарь налобный 2 Вт, 150 Лм, пыле-влагозащита IP54 EN-E9392 Endura
8 Сумка для инструментов из ткани "Кордура" (300 x 140 x 150 мм) 2-10-0341 Jensen
