SK-LAN-1 - набор для обжима и проверки витой пары

Артикул: SK-LAN-1

Цена: 15 896.52 руб.
Цена актуальна на 21.10.2020

В наличии: 12

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 руб.
15 896.52 руб.
Вопрос менеджеру
Оплата:
  • наличный/безналичный расчет, банковские карты.
Доставка:
  • курьер по Москве, доставка транспортной компанией по России.
Гарантия: 12 мес.

По Вашему запросу оперативно:

  • Подберём для Вас оборудование и аналоги
  • Окажем Вам профессиональную техподдержку

Набор инструментов SK-LAN-1 для монтажа коннекторов RJ45, RJ22, RJ12, RJ11 и проверки правильности их обжима.

В комплект входит профессиональный тестер с цифровым экраном, который позволит быстро проверить кабель витой пары на ошибки монтажа, обрывы и короткие замыкания. Тестер имеет встроенный генератор тонального сигнала и, совместно с индуктивным щупом (опция), даст возможность отбирать кабель из пучка, или найти нужный порт коммутатора. Обжимной инструмент легко выполнит монтаж 4-x, 6-ти и 8-и позиционных модульных коннекторов (RJ22, RJ11, RJ12 и RJ45). Стриппер для зачистки предназначен для витой пары, коаксиального и плоского телефонного кабеля. Также набор комплектуется универсальной отверткой с множеством сменных бит, с помощью которой, Вы сможете выполнить практически любую работу по разборке/сборке телекоммуникационных конструкций. Все предметы помещаются в компактную прочную сумку.
Габариты набора: 38 x 17 x 23 см. Вес: 1,5 кг.

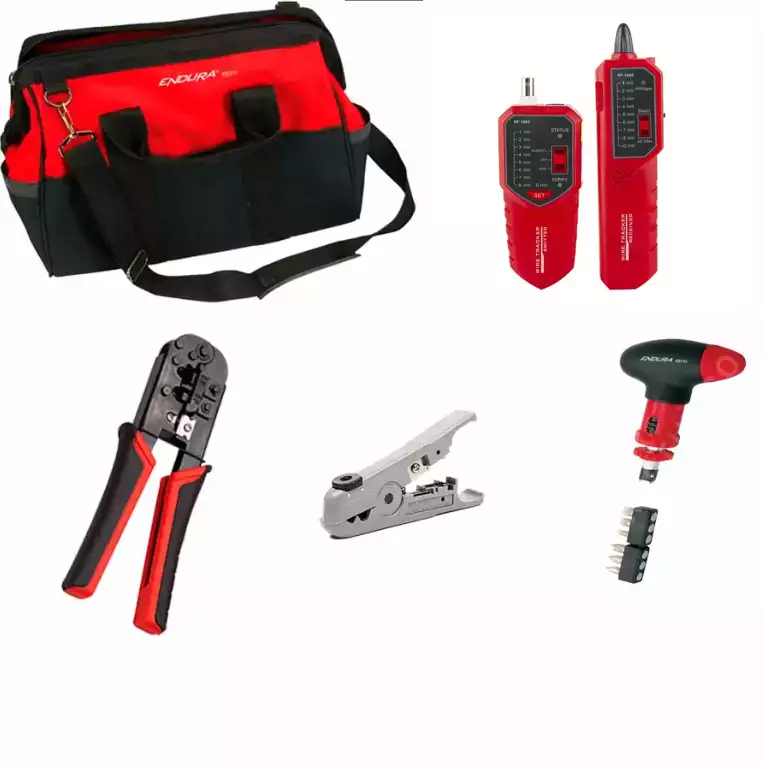

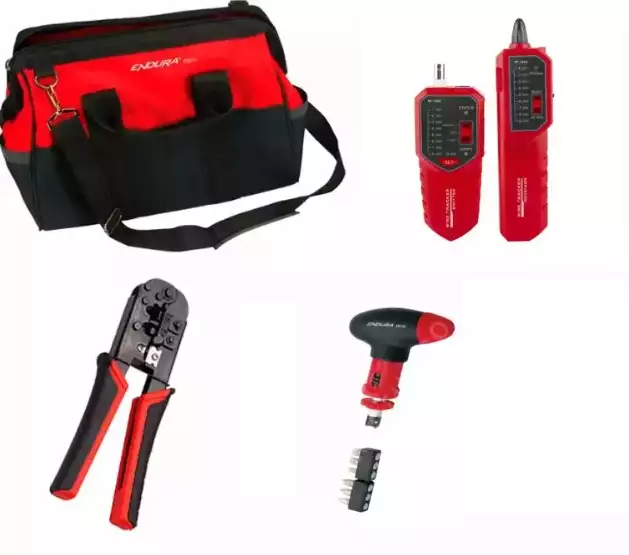

Комплектация набора для работы с витой парой SK-LAN-1

  1. Кабельный тестер с цифровым экраном Softing CableMaster 200 (PD-CM200)
  2. Кримпер для обжима коннекторов RJ45, RJ11/12, RJ22 (6 в 1) Jonard UC-864 (JIC-UC-864)
  3. Отвертка универсальная Stanley со сменными битами (34 предмета) (ST-STHT0-70885)
  4. Инструмент для разделки кабеля UTP/STP, плоского 4P/6P, Coax RG59/6 и RG7/11 (JIC-UST-500)
  5. Сумка Stanley 30 х 13 х 25 см (ST-1-93-330)



Наборы собираются из комплектующих следующих производителей: Greenlee, Stanley, Streamlight, Ilsintech, 3М, Jonard, Jensen, Pressmaster, FIS, Klauke, Arrow, Grandway, Endura. В случае отсутствия основной комплектующей набора на момент его сборки, допускается использование равноценного аналога, схожего по техническим характеристикам. Список производителей аналогов основных комплектующих при этом остается неизменным.

Назначение набора SK-LAN-1

  • Установка модульных коннекторов  RJ45, RJ11/12, RJ22
  • Проверка распиновки разъема RJ45 и обнаружение ошибок монтажа
  • Разделка витой пары и коаксиального кабеля
  • Организованное хранение инструментов
  • Сборка и разборка конструкций

Характеристики комплектующих набора SK-LAN-1

Артикул и фото Описание
1. PD-CM200
Кабельный тестер CableMaster 200
Разъем RJ45 на тестере и удаленной части
Определение обрыва, перепутанных пар, короткого замыкания
Определение расщепленных пар (Split)
Определение Cross Over кабеля
Генератор тонального сигнала для прозвонки кабеля
Автоматическое отключение генератора после 30 мин работы
LCD экран, 4-х строчный, черно-белый
Индикатор низкого заряда батарей
Предупреждение о наличии напряжения на линии
Удаленный идентификатор закрепляемый в корпусе прибора
Поддержка номерных удаленных идентификаторов RJ45, № 1-5 (в комплекте)
Прочный корпус с рифленными боковинами
Защита от входного напряжения: 66V DC или 55V AC
Время работы от батарей: 80 часов
Габариты: 11.7 x 5.8 x 2.8 см. Вес: 115 г.
2. JIC-UC-864
Jonard UC-864 - кримпер для обжима коннекторов RJ45 RJ22, RJ12, RJ11
Обжим 4-x, 6-ти и 8-и позиционных модульных коннекторов RJ45/22/12/11
Тип кабеля: Витая пара STP/UTP, плоский телефонный кабель
RJ45 – 8 позиционные 8P8C (4 задействованные пары / 8 проводников)
RJ11 – 6 позиционные 6P4C (2 задействованные пары / 4 проводника)
RJ12 – 6 позиционные 6P6C (3 задействованные пары / 6 проводников)
RJ22 – 4 позиционные 4P4C (2 задействованные пары / 4 проводника)
RJ22 – 4 позиционные 4P2C (1 задействованная пара / 2 проводника)
Двухкомпонентные, эргономичные, прорезиненные, не скользящие рукоятки
Нож для обрезки кабеля, или проводников перед установкой в коннектор
Стриппер для снятия изоляции с круглых кабелей (витой пары)
Стриппер для снятия изоляции с плоского телефонного кабеля
Стальная конструкция с черным оксидным покрытием
Обжимные матрицы из высокоуглеродистой стали
Скобы безопасности, закрывающие лезвия, для защиты пальцев от порезов
Длина: 190 мм. Вес: 372 г.
3 JIC-UST-500
Выполнен в форме прищепки с возвратной пружиной.
Снятие внешней изоляции витой пары диаметром до 6.36 мм.
Поворотное колесо-регулятор глубины реза.
Снятие внешней изоляции плоского телефонного кабеля 4P/6P.
Двухуровневая зачистка коаксиального кабеля RG-59/6 и RG-7/11.
Ресурс лезвия: 5000 операций.
Нож для резки кабеля и проводников.
Заменяемые лезвия.
Длина: 127 мм.
Вес: 113 г.
4. ST-STHT0-70885
Отвертка универсальная со сменными вставками
Вставки/биты:
Прямой шлиц:  3, 3.5, 4.5, 5, 5.5, 6, 7 мм
Крест (Phillips): PH0, PH1 - 2шт, PH2 - 2шт, PH3
Звёздочка (TORX): Т5, Т6, Т7, Т8, Т10, T15, Т20, Т25, Т27, Т30, Т40
Шестигранник (HEX) - 1/16, 5/64, 3/32, 1/8, 5/32, 3/16, 1/4, 5/16, 9/32”
Удобный пластиковый бокс для бит
Хромованадиевый держатель бит
Удобная рукоятка с мягкими вставками для комфорта и надежного захвата
Магнитный держатель бит
5. ST-1-93-330
Сумка Stanley Basic
Удобные мягкие ручки.
Дно из вспененной резины толщиной 6 мм для усиления.
8 внутренних и 2 наружных кармана.
Сетчатый карман для разных мелких предметов.
Прочная износостойкая нейлоновая ткань 600 X 600 денье.
Размеры 30 x 25 x 13 см


Зачистка кабеля стриппером Jonard UST-500:

Обжим коннекторов кримпером Jonard UC-864:

Jonard Tools - разработчик и производитель монтажного инструмента для кросса. Компания основана в 1958 году в США и на сегодняшний день является постоянным поставщиком для государственных и других организаций, работающих в области монтажа и обслуживания электроники и телекоммуникационной техники.



Вы можете купить SK-LAN-1 - набор для обжима и проверки витой пары в компании «СвязьКомплект» по выгодной цене. СВЯЗЬКОМПЛЕКТ SK-LAN-1: описание, фото, характеристики, инструкции, отзывы.
Смотрите аналоги SK-LAN-1 в категории: Профессиональные наборы инструментов, Наборы инструментов для системного администратора, Наборы инструментов для СКС, Профессиональные наборы инструментов Связькомплект

 Технические характеристики комплектующих набора SK-LAN-1

Артикул Описание
1.

Jonard UC-864 - кримпер для обжима коннекторов RJ45, RJ22/12, RJ11
Обжим 4-x, 6-ти и 8-и позиционных коннекторов (RJ22, RJ11/RJ12, RJ45)
RJ45 – 8 позиционные 8P8C (4 пары / 8 проводников)
RJ11 – 6 позиционные 6P4C (2 пары / 4 проводника)
RJ12 – 6 позиционные 6P6C (3 пары / 6 проводников)
RJ22 – 4 позиционные 4P4C (2 пары / 4 проводника)
RJ22 – 4 позиционные 4P2C (1 пара / 2 проводника) - для телефонных трубок
Прорезиненные рукоятки, исключающие проскальзывание инструмента
Нож для обрезки кабеля и проводов
Стриппер для снятия изоляции с витой пары
Стриппер для снятия изоляции с плоского телефонного кабеля
Стальная конструкция с черным оксидным покрытием
Обжимные матрицы из высокоуглеродистой стали
Скоба, закрывающая лезвия, для защиты от порезов
2. JIC-UST-500
Jonard JIC-UST-500 - Стриппер
Инструмент для зачистки коаксиального кабеля, плоского кабеля и витой пары.
Двухпозиционное лезвие для коаксиала RG 59/6 и RG 7/11 рассчитаное на 5000 операций.
Отверстие для зачистки внешней изоляции LAN кабеля до 6,36 мм
Отверстие для резки кабеля всех типов
Отверстие для плоского телефонного кабеля и 4P/6P
Возвратная пружина
Длина - 127 мм. Вес - 113 г
3. PD-CM200
Кабельный тестер CableMaster 200
Разъем RJ45 на тестере и удаленной части
Определение обрыва, перепутанных пар, короткого замыкания
Определение расщепленных пар (Split)
Определение Cross Over кабеля
Генератор тонального сигнала для прозвонки кабеля
Автоматическое отключение генератора после 30 мин работы
LCD экран, 4-х строчный, черно-белый
Индикатор низкого заряда батарей
Предупреждение о наличии напряжения на линии
Удаленный идентификатор закрепляемый в корпусе прибора
Поддержка номерных удаленных идентификаторов RJ45, № 1-5 (в комплекте)
Прочный корпус с рифленными боковинами
Защита от входного напряжения: 66V DC или 55V AC
Время работы от батарей: 80 часов
Габариты: 11.7 x 5.8 x 2.8 см. Вес: 115 г.
4. ST-STHT0-70885
Отвертка универсальная со сменными вставками
Вставки/биты:
Прямой шлиц:  3, 3.5, 4.5, 5, 5.5, 6, 7 мм
Шлиц Philips (крест): PH0, PH1 - 2шт, PH2 - 2шт, PH3
Шлиц Torx (звёздочка): Т5, Т6, Т7, Т8, Т10, T15, Т20, Т25, Т27, Т30, Т40
Внутренний шестигранник (HEX) - 1/16, 5/64, 3/32, 1/8, 5/32, 3/16, 1/4, 5/16, 9/32”
Удобный пластиковый бокс для бит
Хромованадиевый держатель бит
Удобная рукоятка с мягкими вставками для комфорта и надежного захвата
Магнитный держатель бит
5.

Сумка Stanley Basic (30 x 25 x 13 см)
Удобные мягкие ручки.
Дно из вспененной резины толщиной 6 мм для усиления.
8 внутренних и 2 наружных кармана.
Сетчатый карман для разных мелких предметов.
Прочная износостойкая нейлоновая ткань 600 X 600 денье.
Размеры 30 x 25 x 13 см

Назначение набора SK-LAN-1

  • Установка модульных коннекторов  RJ45, RJ11/12, RJ22
  • Проверка распиновки разъема RJ45 и обнаружение ошибок монтажа
  • Разделка витой пары и коаксиального кабеля
  • Организованное хранение инструментов
  • Сборка и разборка конструкций

Видео обзор работы инструмента:

 Комплектация набора инструментов SK-LAN-1

Наименование Артикул Производитель
1. Jonard UC-864 - кримпер для обжима коннекторов RJ45, 22/12, 11 JIC-UC-864 Jonard
2. Инструмент для зачистки витой пары, Coax и плоского кабеля JIC-UST-500 Jonard
3. Кабельный тестер CableMaster 200 PD-CM200 Softing
4. Отвертка универсальная со сменными вставками (34 предмета) ST-STHT0-70885 Stanley
5. Сумка Stanley Basic (30 x 25 x 13 см) ST-1-93-330 Stanley
