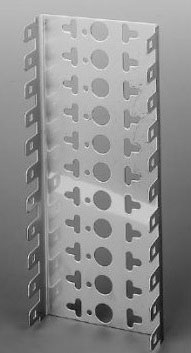

Монтажные хомуты LSA-PLUS выполняются из П-образно согнутой нержавеющей листовой стали. Благодаря этому у них обеспечиваются высокая стабильность и абсолютная коррозионная стойкость.

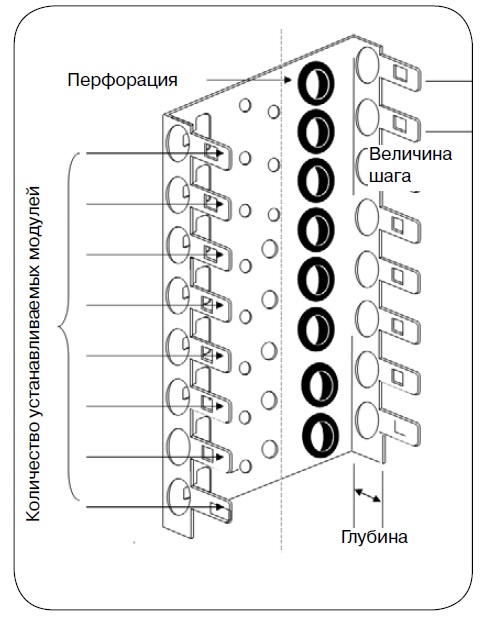

При выборе глубины монтажного хомута рекомендуется ориентироваться на следующие данные:

  • монтажный хомут емкостью до 70 пар: глубина 12 мм
  • монтажный хомут емкостью до 100 пар: глубина 22 мм
  • монтажный хомут емкостью до 200 пар: глубина 30 мм
  • монтажный хомут емкостью более 200 пар: глубина 50 мм

Рекомендация основывается на диаметре жилы 0,5 или диаметре по изоляции 1,5 мм. Для провода с диаметром жилы 0,6–0,9 мм следует соответственно учитывать бoльшую глубину или же подводить пучки кабеля сзади или сбоку.

Монтажный хомут 2/10, перфорация «1», R (растр) =22,5 мм; Т (глубина) = 22 мм; на 11 модулей

При выборе размера растра монтажного хомута рекомендуется ориентироваться на следующие данные:

  • растр при односторонней подводке кроссировки: 25,0 мм
  • растр при двусторонней подводке кроссировки: 22,5 мм
  • растр при односторонней подводке кроссировки с увеличенной толщиной изоляции: 27,5 мм

При выборе типа перфорации рекомендуется ориентироваться на следующие данные:

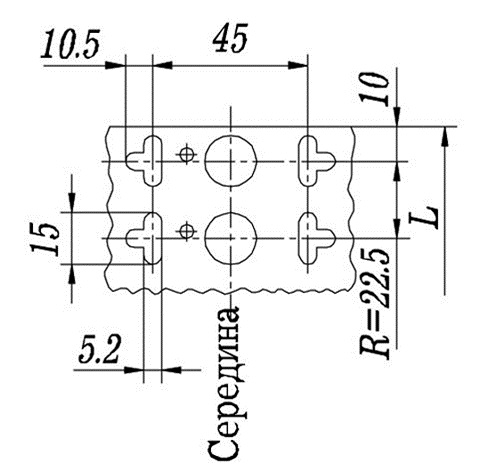

  • перфорация «1»: при подводке пучков проводов по центру, для специальных целей с креплением при помощи монтажных адаптеров к стене или для боксов типа KRONECTION-I, II, III и KRONECTION A 100

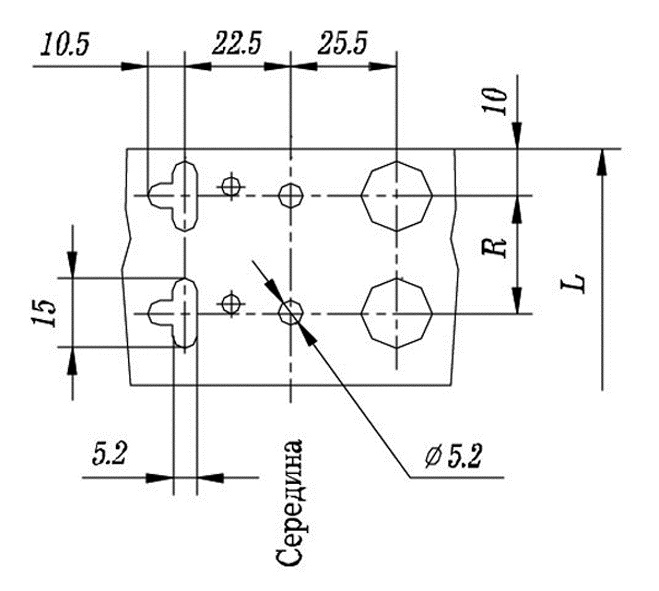

  • перфорация «2»: при подводке пучков проводов сзади, справа. Такой вариант используется при креплении монтажных хомутов по центру, например, на шинах в стативах кроссов

Формула расчета требуемого места для установки хомута

Требуемое место для установки/длина монтажного хомута = растр x (кол-во плинтов - 1) + 20 мм



Таблица для подбора монтажных хомутов ССКТБ ТОМАСС

Артикул Тип плинтов Растр, мм Количество пар зубцов Глубина, мм Ширина, мм Длина, мм
с типом перфорации «1»
6050 3 122-01 2/10 22,5 1 12 104,5 20
6050 3 122-02 2/10 22,5 2 22 104,5 42,5
6050 3 122-03 2/10 22,5 3 22 104,5 65
6050 3 122-05 2/10 22,5 5 22 104,5 110
6050 3 122-10 2/10 22,5 10 22 104,5 222,5
6050 3 122-11 2/10 22,5 11 22 104,5 245
6050 3 130-11 2/10 22,5 11 30 104,5 245
6050 3 150-10 2/10 22,5 10 50 104,5 222,5
6050 3 150-11 2/10 22,5 11 50 104,5 245
6050 3 150-51 2/10 22,5 51 50 104,5 1145
с типом перфорации «2»
6050 3 222-11 2/10 22,5 11 22 104,5 242,5
6050 3 250-11 2/10 22,5 11 50 104,5 242,5
6442 3 230-10 2/10 25 10 30 104,5 245
6442 3 230-11 2/10 25 11 30 104,5 270
6442 3 250-02 2/10 25 2 50 104,5
6442 3 250-11 2/10 25 11 50 104,5 270
6442 3 250-12 2/10 25 12 50 104,5
6442 3 250-17 2/10 25 17 50 104,5 420
6441 3 222-08 2/8 25 8 22 84,5 195
6441 3 230-09 2/8 25 9 30 84,5 220
6441 3 230-17 2/8 25 17 30 84,5 420
6441 3 250-08 2/8 25 8 50 84,5 195
6441 3 250-09 2/8 25 9 50 84,5 220
6441 3 250-11 2/8 25 11 50 84,5 270
6441 3 250-17 2/8 25 17 50 84,5 420
без перфорации
5267 3 585-00 2/10 - 11 50 104,5 263
5267 3 585-01 2/10 - 21 50 104,5 495,5
5267 3 585-02 2/10 - 31 50 104,5 728
5267 3 585-03 2/10 - 41 50 104,5 960,5

Бренды
ССКТБ ТОМАСС ХМ-22 - хомут монтажный на 22 зубца

Артикул: ХМ-22

  • Cлужит для замены блоков БКТ в шкафах ШР и ШРП
  • Глубина (T): 50 мм
  • Количество пар зубцов: 22
  • Длина (L): 553 мм

Цена: 196.62 ₽

ССКТБ ТОМАСС 6050 3 122-01 - хомут монтажный 2/10, R=22,5 мм, LB 1, глубина кабельного отсека 12 мм, для 1 плинта

Артикул: 6050 3 122-01

  • Для установки одного плинта типа LSA-PLUS 2/10, а также плинта LSA-PROFIL 2/10
  • Ширина: 104,5 мм
  • Глубина (T): 12 мм
  • Растр (R): 22,5 мм
  • Количество пар зубцов: 1
  • Тип перфорации: «1» (для установки в распределительных коробках)
  • Длина (L): 20 мм

Цена: 55.68 ₽

ССКТБ ТОМАСС 6050 3 122-02 - хомут монтажный 2/10, R=22,5 мм, LB 1, глубина кабельного отсека 22 мм, для 2 плинтов

Артикул: 6050 3 122-02

  • Для установки двух плинтов типа LSA-PLUS 2/10, а также плинтов LSA-PROFIL 2/10
  • Ширина: 104,5 мм
  • Глубина (T): 22 мм
  • Растр (R): 22,5 мм
  • Количество пар зубцов: 2
  • Тип перфорации: «1» (для установки в распределительных коробках)
  • Длина (L): 42,5 мм

Цена: 93.96 ₽

ССКТБ ТОМАСС 6050 3 122-03 - хомут монтажный 2/10, R=22,5 мм, LB 1, глубина кабельного отсека 22 мм, для 3 плинтов

Артикул: 6050 3 122-03

  • Для установки трех плинтов типа LSA-PLUS 2/10, а также плинтов LSA-PROFIL 2/10 и маркировочных рамок
  • Ширина: 104,5 мм
  • Глубина (T): 22 мм
  • Растр (R): 22,5 мм
  • Количество пар зубцов: 3
  • Тип перфорации: «1» (для установки в распределительных коробках)
  • Длина (L): 65 мм

Цена: 165.30 ₽

ССКТБ ТОМАСС 6050 3 122-05 - хомут монтажный 2/10, R=22,5 мм, LB 1, глубина кабельного отсека 22 мм, для 5 плинтов

Артикул: 6050 3 122-05

  • Для установки пяти плинтов типа LSA-PLUS 2/10, а также плинтов LSA-PROFIL 2/10 и маркировочных рамок
  • Ширина: 104,5 мм
  • Глубина (T): 22 мм
  • Растр (R): 22,5 мм
  • Количество пар зубцов: 5
  • Тип перфорации: «1» (для установки в распределительных коробках)
  • Длина (L): 110 мм

Цена: 261 ₽

ССКТБ ТОМАСС 6050 3 122-10 - хомут монтажный 2/10, R=22,5 мм, LB 1, глубина кабельного отсека 22 мм, для 10 плинтов

Артикул: 6050 3 122-10

  • Для установки десяти плинтов типа LSA-PLUS 2/10, а также плинтов LSA-PROFIL 2/10 и маркировочных рамок
  • Ширина: 104,5 мм
  • Глубина (T): 22 мм
  • Растр (R): 22,5 мм
  • Количество пар зубцов: 10
  • Тип перфорации: «1» (для установки в распределительных коробках)
  • Длина (L): 222,5 мм

Цена: 435 ₽

ССКТБ ТОМАСС 6050 3 122-11 - хомут монтажный 2/10, R=22,5 мм, LB 1, глубина кабельного отсека 22 мм, для 11 плинтов

Артикул: 6050 3 122-11

  • Для установки одиннадцати плинтов типа LSA-PLUS 2/10, а также плинтов LSA-PROFIL 2/10 и маркировочных рамок
  • Ширина: 104,5 мм
  • Глубина (T): 22 мм
  • Растр (R): 22,5 мм
  • Количество пар зубцов: 11
  • Тип перфорации: «1» (для установки в распределительных коробках)
  • Длина (L): 245 мм

Цена: 469.80 ₽

ССКТБ ТОМАСС 6050 3 130-11 - хомут монтажный 2/10, R=22,5 мм, LB 1, глубина кабельного отсека 30 мм, для 11 плинтов

Артикул: 6050 3 130-11

  • Для установки одиннадцати плинтов типа LSA-PLUS 2/10, а также плинтов LSA-PROFIL 2/10 и маркировочных рамок
  • Ширина: 104,5 мм
  • Глубина (T): 30 мм
  • Растр (R): 22,5 мм
  • Количество пар зубцов: 11
  • Тип перфорации: «1» (для установки в распределительных коробках)
  • Длина (L): 245 мм

Цена: 417.60 ₽

ССКТБ ТОМАСС 6050 3 150-10 - хомут монтажный 2/10, R=22,5 мм, LB 1, глубина кабельного отсека 50 мм, для 10 плинтов

Артикул: 6050 3 150-10

  • Для установки десяти плинтов типа LSA-PLUS 2/10, а также плинтов LSA-PROFIL 2/10 и маркировочных рамок
  • Ширина: 104,5 мм
  • Глубина (T): 50 мм
  • Растр (R): 22,5 мм
  • Количество пар зубцов: 10
  • Тип перфорации: «1» (для установки в распределительных коробках)
  • Длина (L): 222,5 мм

ССКТБ ТОМАСС 6050 3 150-11 - хомут монтажный 2/10, R=22,5 мм, LB 1, глубина кабельного отсека 50 мм, для 11 плинтов

Артикул: 6050 3 150-11

  • Для установки одиннадцати плинтов типа LSA-PLUS 2/10, а также плинтов LSA-PROFIL 2/10 и маркировочных рамок
  • Ширина: 104,5 мм
  • Глубина (T): 50 мм
  • Растр (R): 22,5 мм
  • Количество пар зубцов: 11
  • Тип перфорации: «1» (для установки в распределительных коробках)
  • Длина (L): 245 мм

Цена: 522 ₽

ССКТБ ТОМАСС 6050 3 150-51 - хомут монтажный 2/10, R=22,5 мм, LB 1, глубина кабельного отсека 50 мм, для 51 плинта

Артикул: 6050 3 150-51

  • Для установки 51 плинта типа LSA-PLUS 2/10, а также плинтов LSA-PROFIL 2/10 и маркировочных рамок
  • Ширина: 104,5 мм
  • Глубина (T): 50 мм
  • Растр (R): 22,5 мм
  • Количество пар зубцов: 51
  • Тип перфорации: «1» (для установки в распределительных коробках)
  • Длина (L): 1145 мм

Цена: 2 262 ₽

ССКТБ ТОМАСС 6050 3 222-11 - хомут монтажный 2/10, R=22,5 мм, LB 2, глубина кабельного отсека 22 мм, для 11 плинтов

Артикул: 6050 3 222-11

  • Для установки одиннадцати плинтов типа LSA-PLUS 2/10, а также плинтов LSA-PROFIL 2/10 и маркировочных рамок
  • Ширина: 104,5 мм
  • Глубина (T): 22 мм
  • Растр (R): 22,5 мм
  • Количество пар зубцов: 11
  • Тип перфорации: «2» (для установки на кроссовом оборудовании)
  • Длина (L): 242,5 мм

Цена: 120.06 ₽

ССКТБ ТОМАСС 6050 3 250-11 - хомут монтажный 2/10, R=22,5 мм, LB 2, глубина кабельного отсека 50 мм, для 11 плинтов

Артикул: 6050 3 250-11

  • Для установки одиннадцати плинтов типа LSA-PLUS 2/10, а также плинтов LSA-PROFIL 2/10 и маркировочных рамок
  • Ширина: 104,5 мм
  • Глубина (T): 50 мм
  • Растр (R): 22,5 мм
  • Количество пар зубцов: 11
  • Тип перфорации: «2» (для установки на кроссовом оборудовании)
  • Длина (L): 242,5 мм

Цена: 469.80 ₽

ССКТБ ТОМАСС 6442 3 230-10 - хомут монтажный 2/10, R=25 мм, LB 2, глубина кабельного отсека 30 мм, для 10 плинтов

Артикул: 6442 3 230-10

  • Для установки десяти плинтов типа LSA-PLUS 2/10, а также плинтов LSA-PROFIL 2/10 и маркировочных рамок
  • Ширина: 104,5 мм
  • Глубина (T): 30 мм
  • Растр (R): 25 мм
  • Количество пар зубцов: 10
  • Тип перфорации: «2» (для установки на кроссовом оборудовании)
  • Длина (L): 245 мм

Цена: 117.46 ₽

ССКТБ ТОМАСС 6442 3 230-11 - хомут монтажный 2/10, R=25 мм, LB 2, глубина кабельного отсека 30 мм, для 11 плинтов

Артикул: 6442 3 230-11

  • Для установки одиннадцати плинтов типа LSA-PLUS 2/10, а также плинтов LSA-PROFIL 2/10 и маркировочных рамок
  • Ширина: 104,5 мм
  • Глубина (T): 30 мм
  • Растр (R): 25 мм
  • Количество пар зубцов: 11
  • Тип перфорации: «2» (для установки на кроссовом оборудовании)
  • Длина (L): 270 мм

Цена: 260.21 ₽

ССКТБ ТОМАСС 6442 3 250-02 - хомут монтажный 2/10, R=25 мм, LB 2, глубина кабельного отсека 50 мм, для 2 плинтов

Артикул: 6442 3 250-02

  • Для установки двух плинтов типа LSA-PLUS 2/10, а также плинтов LSA-PROFIL 2/10 и маркировочных рамок
  • Ширина: 104,5 мм
  • Глубина (T): 50 мм
  • Растр (R): 25 мм
  • Количество пар зубцов: 2
  • Тип перфорации: «2» (для установки на кроссовом оборудовании)

Цена: 28.94 ₽

ССКТБ ТОМАСС 6442 3 250-11 - хомут монтажный 2/10, R=25 мм, LB 2, глубина кабельного отсека 50 мм, для 11 плинтов

Артикул: 6442 3 250-11

  • Для установки одиннадцати плинтов типа LSA-PLUS 2/10, а также плинтов LSA-PROFIL 2/10 и маркировочных рамок
  • Ширина: 104,5 мм
  • Глубина (T): 50 мм
  • Растр (R): 25 мм
  • Количество пар зубцов: 11
  • Тип перфорации: «2» (для установки на кроссовом оборудовании)
  • Длина (L): 270 мм

Цена: 574.20 ₽

ССКТБ ТОМАСС 6442 3 250-12 - хомут монтажный 2/10, R=25 мм, LB 2, глубина кабельного отсека 50 мм, для 12 плинтов

Артикул: 6442 3 250-12

  • Для установки двенадцати плинтов типа LSA-PLUS 2/10, а также плинтов LSA-PROFIL 2/10 и маркировочных рамок
  • Ширина: 104,5 мм
  • Глубина (T): 50 мм
  • Растр (R): 25 мм
  • Количество пар зубцов: 12
  • Тип перфорации: «2» (для установки на кроссовом оборудовании)

Цена: 168.78 ₽

ССКТБ ТОМАСС 6442 3 250-17 - хомут монтажный 2/10, R=25 мм, LB 2, глубина кабельного отсека 50 мм, для 17 плинтов

Артикул: 6442 3 250-17

  • Для установки 17 плинтов типа LSA-PLUS 2/10, а также плинтов LSA-PROFIL 2/10 и маркировочных рамок
  • Ширина: 104,5 мм
  • Глубина (T): 50 мм
  • Растр (R): 25 мм
  • Количество пар зубцов: 17
  • Тип перфорации: «2» (для установки на кроссовом оборудовании)
  • Длина (L): 420 мм

Цена: 765.60 ₽

ССКТБ ТОМАСС 6441 3 222-08 - хомут монтажный 2/8, R=25 мм, LB 2, глубина кабельного отсека 22 мм, для 8 плинтов

Артикул: 6441 3 222-08

  • Для установки восьми плинтов типа LSA-PLUS 2/8, а также плинтов LSA-PROFIL 2/8 и маркировочных рамок
  • Ширина: 84,5 мм
  • Глубина (T): 22 мм
  • Растр (R): 25 мм
  • Количество пар зубцов: 8
  • Тип перфорации: «2» (для установки на кроссовом оборудовании)
  • Длина (L): 195 мм

Цена: 121.80 ₽
