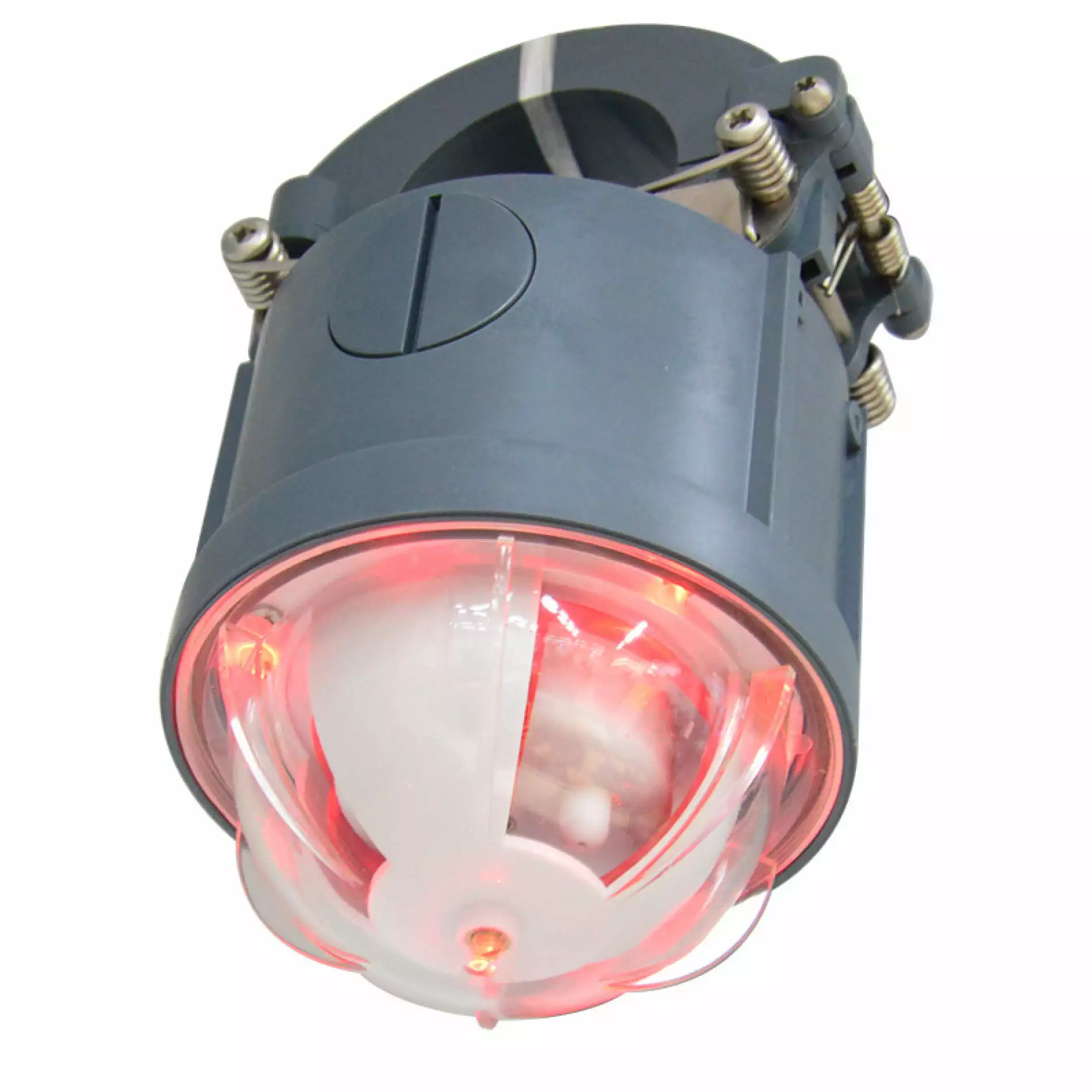

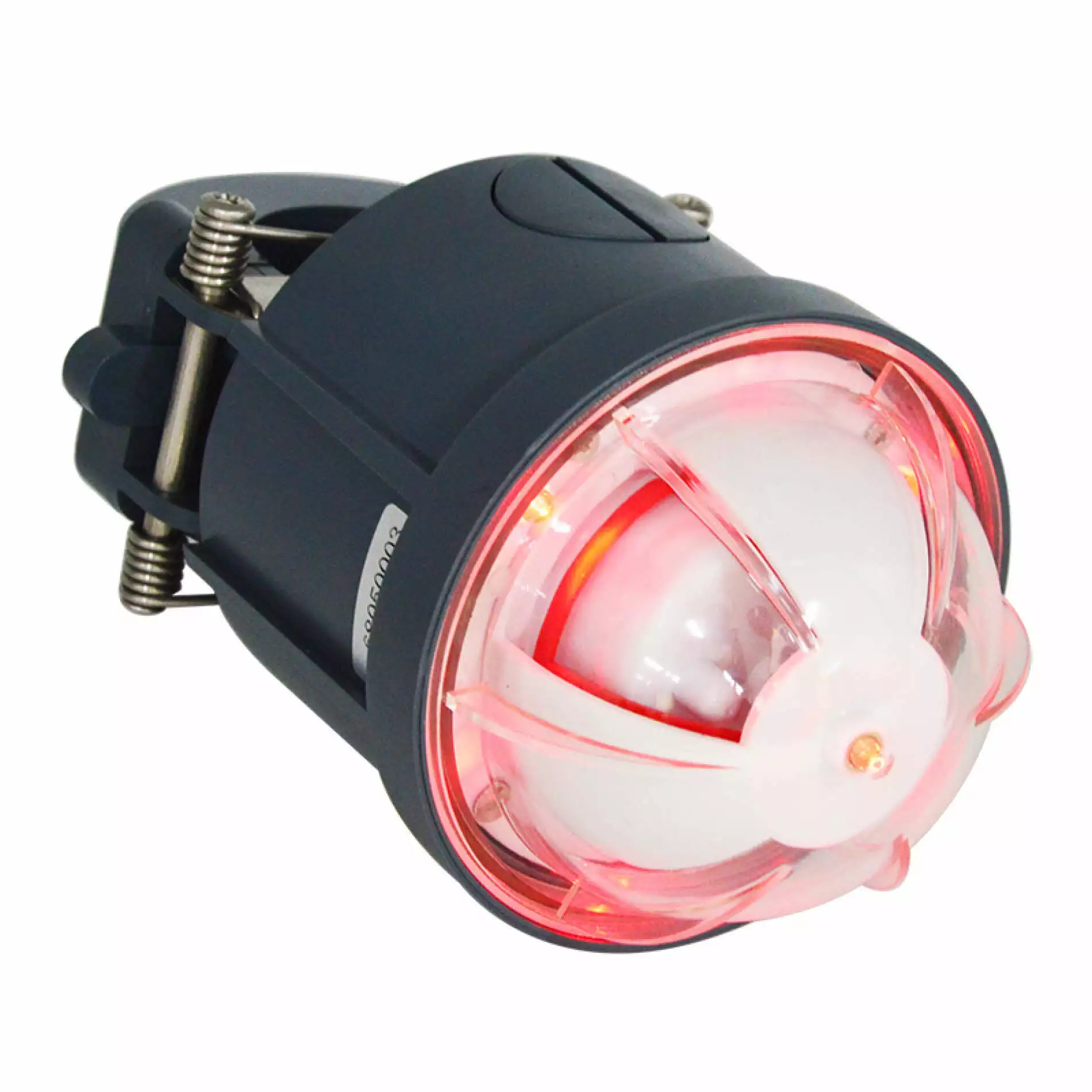

ИМАГ-LF - индикаторы короткого замыкания для воздушной линии 110 кВ. О состоянии неисправности сигнализирует механический флажок и три ярких мигающих светодиода с обзором на 360. Информацию о неисправности и значение тока также можно выгружать в систему SCADA по сетям 2.5G/3G/4G.

Индикатор можно устанавливать на находящуюся под напряжением линию с помощью адаптера и изолирующей штанги. Такие параметры, как ток срабатывания, время сброса, интервал мигания, и т.д., можно считывать и настраивать с помощью беспроводного инструмента с двусторонней связью. В качестве индикации низкого заряда батареи используется локальная механическая индикация с помощью красного флажка.

Индикатор замыкания на землю и короткого замыкания типа ИМАГ-LF включает:

1) Один блок сбора данных (DCU), обеспечивающий передачу информации о неисправности и значения тока нагрузки

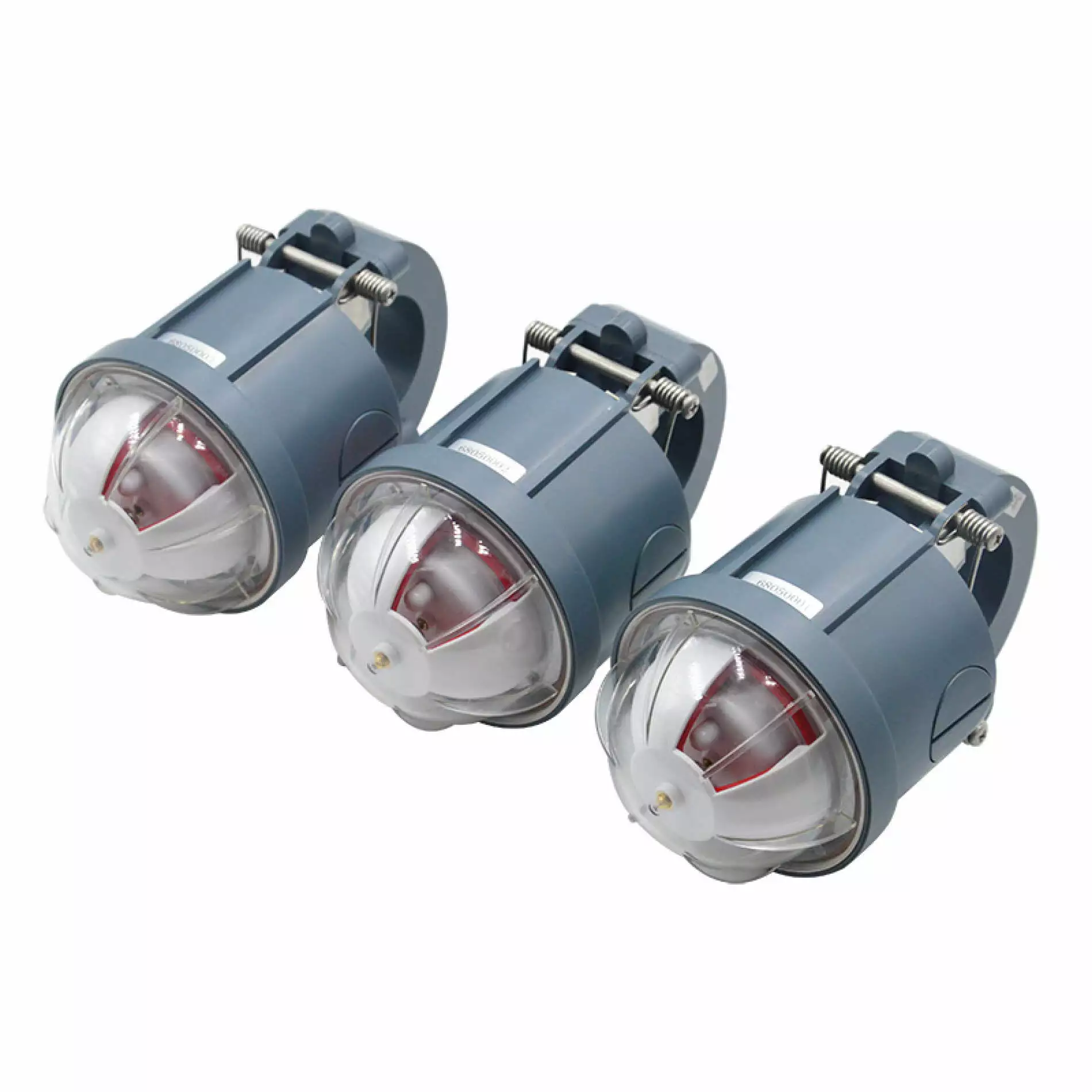

2) Три индикатора, обнаруживающих короткое замыкание и замыкание на землю и обеспечивающих визуальную индикацию.

Особенности

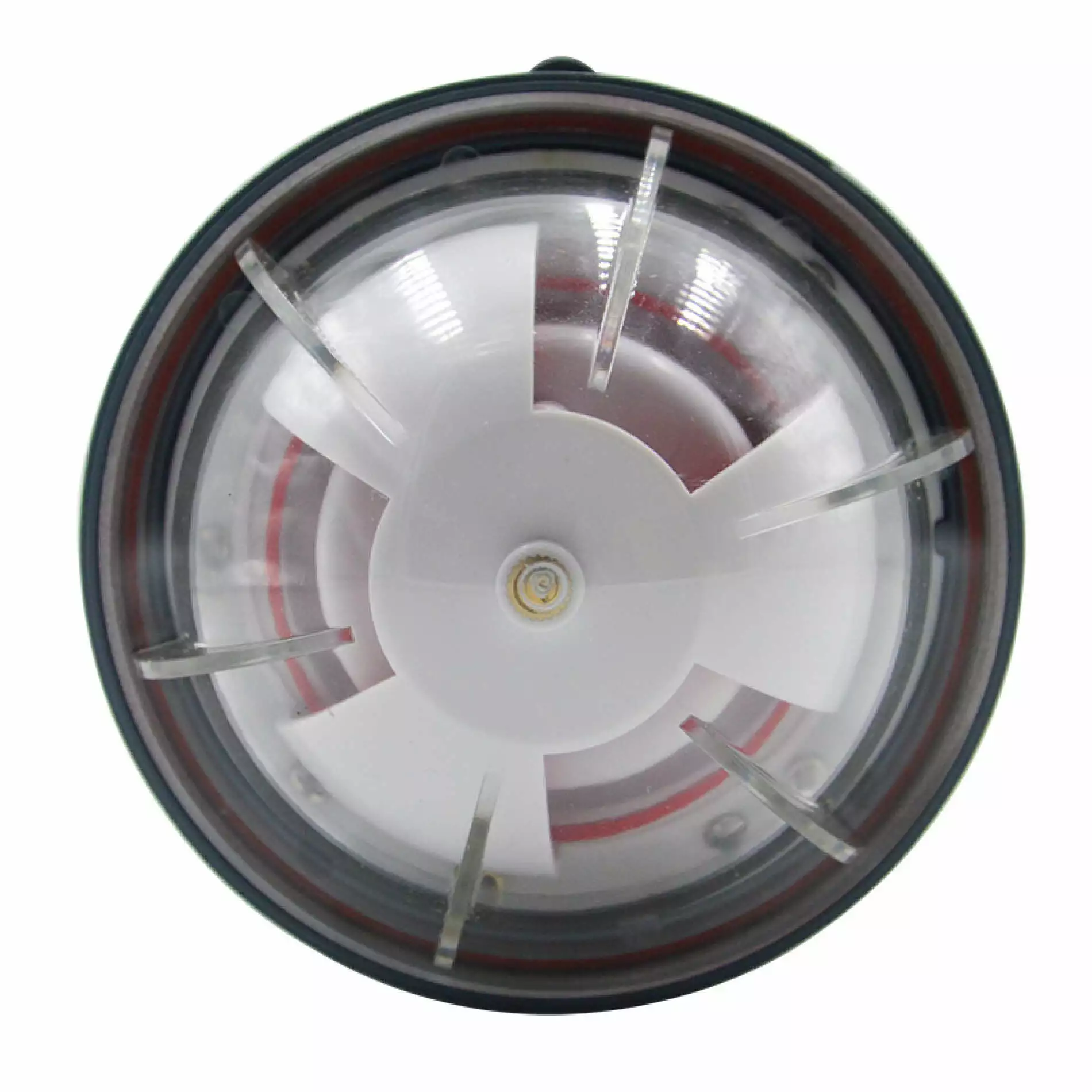

Короткое замыкание:	Индикация с помощью красного механического флажка и трех ярких мигающих светодиодов.
Замыкание на землю:	Индикация с помощью красного механического флажка и трех ярких мигающих светодиодов.
Предупреждение о низком заряде батареи:	Индикация с помощью красного механического флажка.
Регулировка параметров:	Параметры можно считывать и настраивать с помощью беспроводного инструмента с двусторонней связью.
Удаленная передача:	Блок сбора данных может передавать смс-оповещения об авариях, возможна интеграция систему SCADA.
Электропитание:	Индикатор может получать питание от воздушных линий; в качестве резервного источника используется литиевая батарея. Блок сбора данных может получать питание от солнечной панели; в качестве резервного источника используется литиевая батарея.
Примечание: Тип неисправности нельзя определить локально, но необходимую информацию можно получить из системы SCADA.

Общие данные

Параметр	Значение
Ток срабатывания при коротком замыкании (между фазами)	50 ~ 1200 А, регулируемый, шаг 1 А, по умолчанию 150 А
Падение напряжения при замыкании на землю (между фазой и землей)	Регулируемое: шаг 1%, по умолчанию 30%
Задержка срабатывания при замыкании на землю	Регулируемая: шаг 1 секунда, по умолчанию 30 секунд
Сброс устройства индикации	1. Вручную с помощью магнита. 2. Удаленный сброс через систему SCADA. 3. Сброс по времени: Регулируемый, шаг 1 секунда, по умолчанию 24 часа, максимально 48 часов. 4. Автоматический сброс задержки после повторного включения, шаг 1 секунда, по умолчанию 30 секунд, максимально 5 минут, только для постоянной неисправности
Класс защиты	IP68
Внутреннее тестирование	Согласно IEEE495-2007
Диапазон рабочих температур	-40~+70°C
Электропитание	Литиевая батарея типа AA 3,6 В / 4 Ач, сменная
Срок службы батареи	10 лет
Масса индикатора	Приблизительно 620 г
Габариты	Диаметр: 93 мм Высота: 170 мм
Погрешность	0 А ~ 300 А ±3 А 300 А ~ 800 А ±1%
Диаметр кабеля	6 мм ~ 42 мм
Частота мигания	10 в минуту, регулируемая
Видимость индикации	100 метров в дневное время (6 лм)
Максимальный ток нагрузки/замыкания	1200 A
Номинальное напряжения	до 110 кВ
Выдерживаемый ток	31,5 кА/4 с
Связь	433MHz от индикаторов на блок сбора данных 2.5G/3G/4G от блока сбора данных в систему SCADA
Коммуникационный протокол	От индикатора до блока сбора данных: собственный От блока сбора данных до системы SCADA: IEC101, IEC104, DNP3.0, Modbus

Вы можете купить ИМАГ-LF комплект индикаторов КЗ ИМАГ-LF для ВЛ 110кВ с блоком удаленной индикации в компании «СвязьКомплект» по выгодной цене. ИМАГ ИМАГ-LF-HV-Remote: описание, фото, характеристики, инструкции, отзывы.
Смотрите аналоги ИМАГ-LF-HV-Remote в категории: Индикаторы короткого замыкания (ИКЗ), Приборы для энергетики, Индикаторы тока короткого замыкания ИМАГ

Тип индикации

Дистанционный (3 индикатора + 1 Блок сбора данных)

Параметр

Уровень напряжения: 110 кВ

Состав

Блок сбора данных:
