ИМАГ-LL - комплект индикаторов КЗ для ВЛ 6-110 кВ с блоком удаленной индикации

Артикул: ИМАГ-LL-Remote

Цена: 168 346 ₽
Цена актуальна на 26.06.2022

Доступно под заказ

Средний срок поставки: 6-8 недель

Цена
  • Гарантия: 12 мес.
Услуги и сервис
  • Оперативно подберём оборудование и аналоги
  • Окажем профессиональную техподдержку

ИМАГ-LL - индикатор короткого замыкания для воздушной линии, которые обычно используются на распределительных электрических сетях напряжением 6 ~ 35 кВ (по заказу могут быть модернизированы до 110 кВ) для контроля и обнаружения короткого замыкания и замыкания на землю. О состоянии неисправности локально сигнализируют три ярких мигающих светодиода с обзором на 360 градусов. Информацию о неисправно- сти и значение тока также можно выгружать в систему SCADA по сетям 2.5G/3G/4G.

Индикатор можно устанавливать на находящуюся под напряжением линию с помощью адаптера и изолирующей штанги. Такие параметры, как ток срабатывания, время сброса, интервал мигания, и т.д., можно считывать и настраивать с помощью беспроводного инструмента с двусторонней связью. Для постоянной неисправности, неустойчивой неисправности и низкого напряжения батареи могут индивидуально подаваться сигналы тревоги с помощью трех ярких мигающих светодиодов. Сигнализация замыкания на землю подается с помощью двух попеременно мигающих светодиодов.

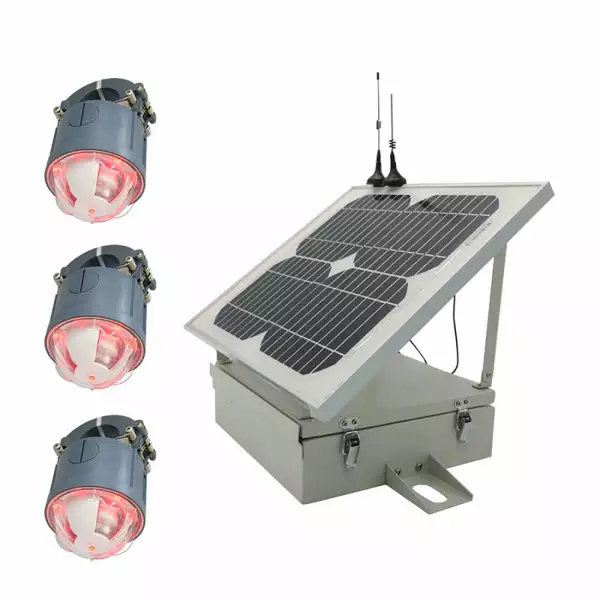

Индикатор замыкания на землю и короткого замыкания типа ИМАГ-LL включает:

  • Один блок сбора данных, обеспечивающий передачу информации о неисправности и значения тока нагрузки в систему SCADA.

  • Три индикатора, обнаруживающих короткое замыкание и замыкание на землю и обеспечивающих визуальную световую индикацию.

Особенности

Постоянная неисправность:

Мигает яркий красный светодиод.

Неустойчивая неисправность:

Мигает яркий зеленый светодиод.

Замыкание на землю:

Попеременно мигают красный и зеленый светодиоды.

Предупреждение о низком заряде батареи:

Мигает яркий желтый светодиод.

Регулировка параметров:

Параметры можно считывать и настраивать с помощью беспроводного инструмента
с двусторонней связью.

Удаленная передача:

Блок сбора данных может передавать информацию в систему SCADA.

Электропитание:

Индикатор может получать питание от воздушных линий; в качестве резервного источника используется литиевая батарея. Блок сбора данных может получать питание от солнечной панели; в качестве резервного источника используется литиевая батарея.

Топология

Общие данные

Параметр

Значение

Ток срабатывания при коротком замыкании (между фазами)

50 ~ 1200 А, регулируемый, шаг 1 А, по умолчанию 150 А

Падение напряжения при замыкании на землю (между фазой и землей)

Регулируемое: шаг 1%, по умолчанию 30%

Задержка срабатывания при замыкании на землю

Регулируемая: шаг 1 секунда, по умолчанию 30 секунд

Сброс устройства индикации

1. Вручную с помощью магнита.
2. Удаленный сброс через систему SCADA.
3. Сброс по времени: Регулируемый, шаг 1 секунда, по умолчанию 24 часа, максимально 48 часов.
4. Автоматический сброс задержки после повторного включения, шаг 1 секунда, по умолчанию 30 секунд, максимально 5 минут, только для постоянной неисправности

Класс защиты

IP68

Внутреннее тестирование

Согласно IEEE495-2007

Диапазон рабочих температур

-40~+70°C

Электропитание

Литиевая батарея типа AA 3,6 В / 9 Ач, сменная

Срок службы батареи

10 лет

Масса индикатора

Приблизительно 600 г

Масса блока передачи данных

Приблизительно 3,6 кг

Габариты

Диаметр: 93 мм

Высота: 170 мм

Погрешность

  • 0 А ~ 300 А
  • ±3 А 300 А
  • ~ 800 А ±1%

Диаметр кабеля

6 мм ~ 42 мм

Частота мигания

10 в минуту, регулируемая

Максимальный ток нагрузки/замыкания

1200 A

Диапазон напряжения

6 ~ 35 кВ, по заказу пользователя может быть модернизирован до 110 кВ

Выдерживаемый ток

31,5 кА/4 с

Связь

433MHz от индикаторов на блок сбора данных
2.5G/3G/4G от блока сбора данных в систему SCADA

Коммуникационный протокол

От индикатора до блока сбора данных: собственный
От Блок сбора данных до системы SCADA: IEC101, IEC104, DNP3.0, Modbus

Вы можете купить ИМАГ-LL - комплект индикаторов КЗ для ВЛ 6-110 кВ с блоком удаленной индикации в компании «СвязьКомплект» по выгодной цене. ИМАГ ИМАГ-LL-Remote: описание, фото, характеристики, инструкции, отзывы.
Смотрите аналоги ИМАГ-LL-Remote в категории: Приборы для энергетики, Индикаторы короткого замыкания (ИКЗ), Индикаторы тока короткого замыкания ИМАГ



Позиция

Содержание

Тип

Локальный (3 индикатора) □
Дистанционный (3 индикатора + 1 Блок сбора данных) □

Параметр

Уровень напряжения:__ кВ,

Количество SIM-карт: 1 □ / 2 □

Принадлежности

Блок сбора данных:

  • Солнечная панель □
  • Батарея □
  • Кожух □
  • Адаптер постоянного тока □
