Greenlee TF1ABLP - импульсный локатор Toneranger TF1ABLP для подземных/воздушных линий и скрытой проводки с возможностью идентификации пар кабеля

Основные функции кабельного локатора Greenlee ToneRanger

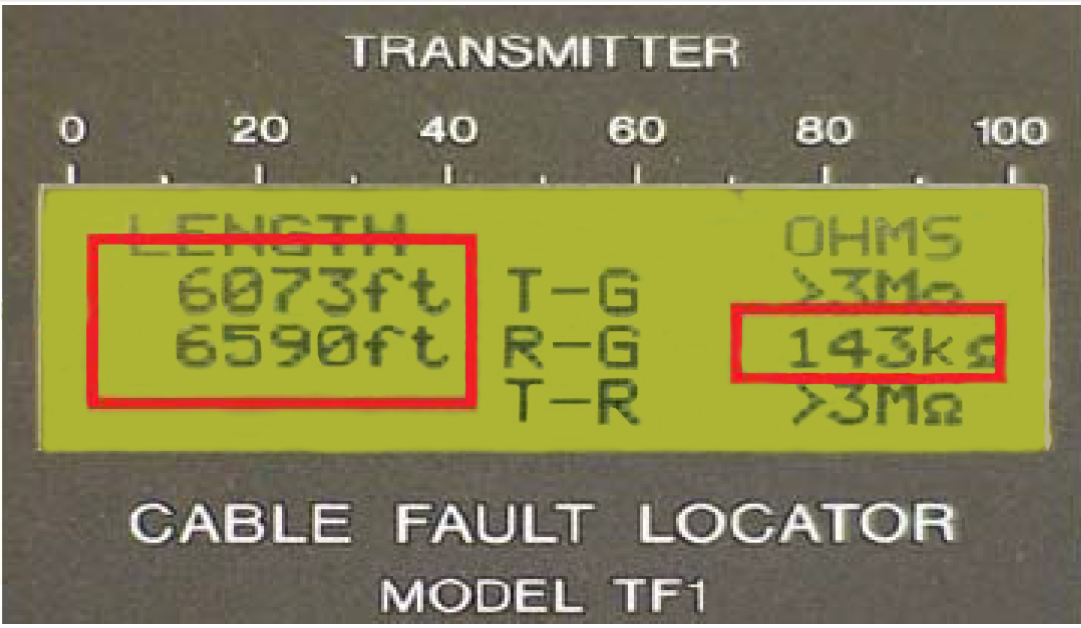

• Предварительная оценка расстояния до деффекта

ToneRanger – единственный в своем роде кабельный локатор, способный измерить основные первичные параметры кабеля и оценить расстояние до повреждения кабеля перед его локализацией, что существенно сэкономит время ремонтной бригады. Для более точной диагностики параметров кабельной линии и рекомендуется использовать Sidekick Plus совместно с Greenlee ToneRanger.

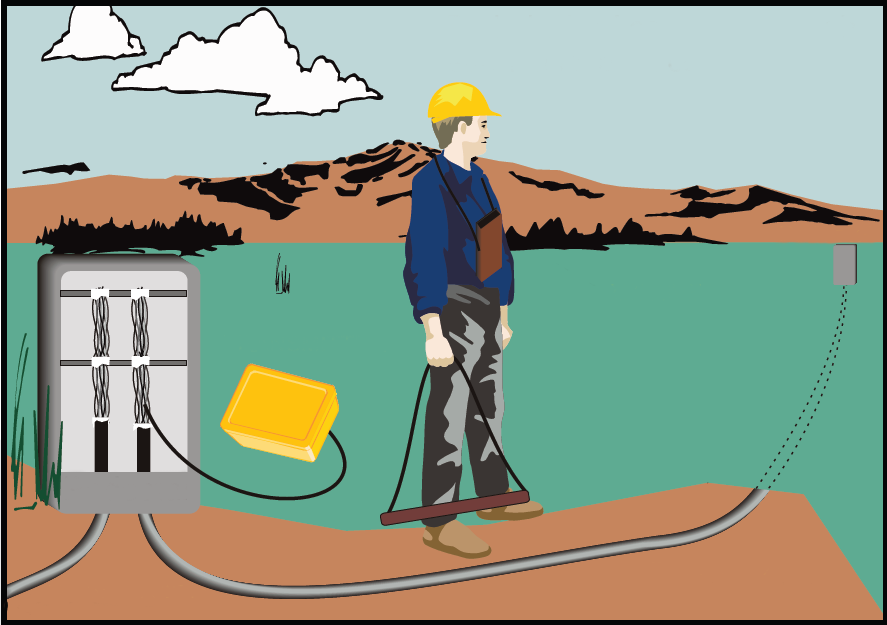

• Локализация места дефекта в воздушных кабелях при помощи Greenlee ToneRanger

Для локализации повреждений в подвесных (воздушных) кабельных линиях применяется специальное приспособление - хамбакер. Он представляет собой две катушки, с обратным по отношению друг к другу направлением намотки и с обратной полярностью магнитных сердечников. Сигнал от генератора наводит в обеих катушках ток в одном и том же направлении, источники же помех наводят ток в противоположных направлениях, при сложении полезный сигнал суммируется и усиливается, помехи взаимоуничтожаются. Поиск повреждений в подземной кабельной линии может осуществляться на поверхности земли, бетона и асфальта (стандартные кабельные локаторы – только земли).

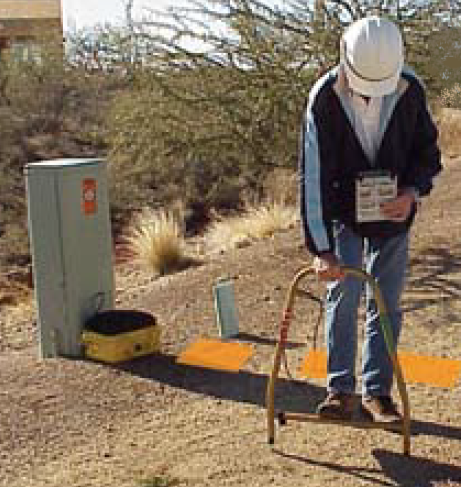

• Локализация места дефекта в подземных кабелях при помощи Greenlee ToneRanger (А-рама поставляется отдельно GT-A-FRAME)

Особенностью в локализации повреждения при помощи Greenlee Toneranger, является одновременная подача коротких высоковольтных слаботочных импульсов и тонального сигнала на дефектную цепь в кабеле. В результате подачи импульсов в дефектном месте кабеля образуется электрическая дуга, шунтирующая дефектный участок, что приводит к резкому снижению уровня тонального сигнала в месте повреждения. Локализация дефекта заключается в поиске вдоль кабеля места, где амплитуда тонального сигнала будет минимальной. Поэтому на точность локализации дефекта при помощи ToneRanger не влияют длина и температура кабеля, разность сечения жил, наличие воды в кабеле и муфтах. В качестве датчика используются индуктивные катушки или А-рама.

• Трассировка и локализация повреждений в скрытой проводке
• Идентификация кабеля в пучке

При помощи комплекта ToneRanger так же можно идентифицировать пару в кабеле. Мощный помехозащищенный сигнал позволят сделать это точно и быстро!

• Работа с влажным кабелем

Для работы с влажным кабелем при идентификации его пар передатчик ToneRanger подает сигнал на частоте 577Гц и напряжением 1,4 В. При этом для однозначной идентификации пары не требуется сложных настроек прибора!
