EXFO FTB-2 - универсальная измерительная система TK-2 (покупка с модулем)

Артикул: EXFO-TK-2

Цена: 315 486.42 ₽
Цена актуальна на 22.10.2021

Под заказ

Средний срок поставки: 10-12 недель

Цена
  • Гарантия: 12 мес.
Услуги и сервис
  • Оперативно подберём оборудование и аналоги
  • Окажем профессиональную техподдержку

EXFO FTB-2 (TK-2 – когда приобретается с модулем) - Модульная платформа с 2 слотами. Может поддерживать модули: оптический рефлектометр (OTDR), оптический тестер (OLTS), анализатор спектра (OSA), односторонний анализатор дисперсии (CD/PMD), SyncE/1588 PTP, мульти-сервисные модули Fibre Channel, SONET/SDH, OTN и Ethernet до 10G. Быстродействие обеспечивают Dual-core processor/4 GB RAM/Windows 10, питание от одной батареи. Измерительный модуль приобретается отдельно.



Платформа FTB-2 / FTB-2 Pro (модули заказываются отдельно)

Модульная платформа FTB-2 (Dual-core) TK-2
Модульная платформа FTB-2 Pro (Quad-core) TK-2-PRO

Опции встраеваемые в платформу:

Дисплей для работы при ярком овещении для платформы FTB-2-Pro EXFO-S2 (FTB-2)
Встроенная внутренняя память 128 GB flash (только для FTB-2-Pro) EXFO-128G
Измеритель мощности и VFL, GeX, +27 до - 50 ДБм VPM2X-XX (FTB-2)
Измеритель мощности и VFL, CWDM, GeX +27 до - 50 ДБм (1270-1610нм) VPM2X-CWDM-XX (FTB-2)

Оптический рефлектометр EXFO серии FTB-7000 (модуль, 1 слот)

Длина волны, нм Динамический диапазон Код для заказа
1-й порт: 850/1300
2-й порт: 1310/1550
27/26 дБ
36/34 дБ
FTB-7200D-12CD-23B (TK-2)
850/1300 27/26 дБ FTB-7200D-12CD-XX (TK-2)
1310/1550 36/34 дБ FTB-7200D-023B-XX (TK-2)
1310/1550 39/37 дБ FTB-7300E-023B-XX (TK-2)
1310/1550 42/41 дБ FTB-7400E-0023B-XX (TK-2)
1310/1550 45/43 дБ FTB-7500E-0023B-XX (TK-2)
1310/1550 50/50 дБ (9/125 µm NZDSF) FTB-7600E-0023B-XX (TK-2)
1310/1490/1550 39/38/37 дБ FTB-7300E-236B-XX (TK-2)
1550/1625 37/37 дБ FTB-7300E-034B-XX (TK-2)
1550/1625 45/45 дБ FTB-7500E-0034B-XX (TK-2)
1550/1625 50/48 дБ (9/125 µm NZDSF) FTB-7600E-0034B-XX (TK-2)
1310/1550/1625 39/37/37 дБ FTB-7300E-234B-XX (TK-2)
1310/1550/1625 42/41/41 дБ FTB-7400E-0234B-XX (TK-2)
1625 39 дБ (для активных линий) FTB-7300E-000-04B (TK-2)
1-й порт: 1310/1550
2-й порт: 1625 с фильтром
39/37 дБ
39 дБ (для активных линий)
FTB-7300E-023B-04B (TK-2)
1-й порт: 1310/1550
2-й порт: 1650 с фильтром
39/37 дБ
37 дБ (для активных линий)
FTB-7300E-023B-08B (TK-2)
1310/1383/1550/1625 42/40/41/41 дБ FTB-7400E-2347B-XX (TK-2)
1470/1490/1510/1530 41/41/41/41 дБ FTB-7400E-CWS-XX (TK-2)
1550/1570/1590/1610 41/41/40/40 дБ FTB-7400E-CWCL-XX (TK-2)
1270/1290/1310/1330 41/41/41/41 дБ FTB-7400E-CWO-XX (TK-2)
1350/1410/1430/1450 41/41/41/41 дБ FTB-7400E-CWE-XX (TK-2)

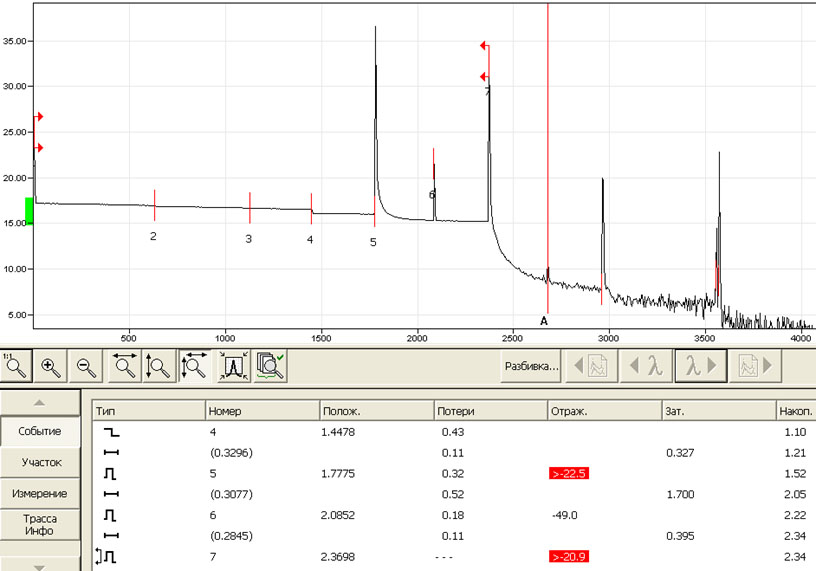

Рефлектометр - прибор который способен визуально показать Вам состояние оптической линии. Возможности этого оборудования очень широкие: измерение длины линии и расстояния до неоднородности (сварка, коннектор, макро изгиб, трещина), определение потерь и величины отражений. Идеально подходит для формирования отчетов о состоянии волокна.

Чтоб выбрать нужный Вам прибор, нужно определиться, на каких длинах волн будут выполнятся измерения. Один модуль может содержать до 4х длин волн на выбор. Также выберите необходимый динамический диапазон прибора. Чем больше потерь ожидается на линии, тем больше должен быть диапазон. В комплекте поставляется один адаптер на выбор: FC, SC, ST. Дополнительные (или другого типа) адаптеры заказываются отдельно.



Оптический тестер EXFO серии FTB-3930 (модуль, 1 слот)

Длина волны (нм) Диаметр волновода (мкм) Диапазон мощности Код для заказа
1310/1550  9/125 SM от 10 до -70 дБм * FTB-3932-XX
850/1300/1310/1550 9/125 SM и 50/125 MM  от 10 до -70 дБм * FTB-3932-12C-XX
850/1300/1310/1550  9/125 SM и 62.5/125 MM от 10 до -70 дБм * FTB-3932-12D-XX
1310/1550/1625 9/125 SM от 10 до -70 дБм * FTB-3932-4-XX
1310/1490/1550 9/125 SM от 10 до -70 дБм * FTB-3932-5-XX
1310/1550 9/125 SM от 26 до -55 дБм ** FTB-3932X-XX
1310/1550/850/1300 9/125 SM и 50/125 MM от 26 до -55 дБм ** FTB-3932X-12C-XX
1310/1550/850/1300 9/125 SM и 62.5/125 MM от 26 до -55 дБм ** FTB-3932X-12D-XX
1310/1550/1625 9/125 SM от 26 до -55 дБм ** FTB-3932X-4-XX
1310/1490/1550  9/125 SM от 26 до -55 дБм ** FTB-3932X-5-XX
1310/1550 9/125 SM от 6 до -73 дБм *** FTB-3933-XX
1310/1550/1625 9/125 SM от 6 до -73 дБм *** FTB-3933-4-XX
1310/1490/1550 9/125 SM от 6 до -73 дБм *** FTB-3933-5-XX

*   Ge detector - диапазон измеряемых мощностей от 10 до -70 дБм
**  High-power Ge detector - диапазон измеряемых мощностей от 26 до -55 дБм
*** InGaAs detector - диапазон измеряемых мощностей от 6 до -73 дБм

Модуль тестера FTB-3930 является аналогом ручного прибора FOT-930. Он обладает просто уникальным функционалом, которого нет в других подобных устройствах. Его трудно ставить на уровень с обычными тестерами, которые могут измерять только потери на линии. Этот прибор значительно расширит Ваше понимание того, что происходит с оптическим волокном.

FTB-3932 может совмещать в себе: тестер потерь, источник излучения, измеритель мощности, измеритель обратных потерь (ORL), измеритель длины волокна, визуальный дефектоскоп (опция), оптический телефон (опция).





Анализатор оптического спектра EXFO серии FTB-5230 и FTB-5240 (модуль, 2 слота)

Наименование Описание
Анализатор оптических каналов FTB-5230S-OCA-XX
Анализатор оптического спектра FTB-5230S FTB-5230S-XX
Анализатор оптического спектра FTB-5240S FTB-5240S-XX
Анализатор оптического спектра с портом повышеной мощности (+23 dBm) FTB-5240S-HPW-XX
Анализатор оптического спектра с поляризационным контроллером FTB-5240S-P-XX
Анализатор оптического спектра с поляризационным контроллером и портом повышеной мощности (+23 dBm на канал) FTB-5240S-P-HPW-XX
  • Портативное решение для оценки спектральных характеристик DWDM-сетей
  • Измерения OSNR внутри сигнала для оценки систем 40 Гбит/с и ROADM
  • Автоматическое обнаружение каналов обеспечивает быструю настройку и измерения
  • Динамический диапазон более 90 дБ на одно сканирование
  • Версия с поддержкой повышенной мощности для мультисервисных операторов и провайдеров CATV



Анализатор хроматической и поляризационно-модовой дисперсии, односторонний (модуль, 2 слота)

Наименование Описание
Анализатор Хроматической (CD) дисперсии (односторонний) FTB-5700-CD-XX
Анализатор Поляризационно-Модовой (PMD) дисперсии (односторонний) FTB-5700-PMD-XX
Анализатор Хроматической и Поляризационно-модовой (CD и PMD) дисперсии (односторонний) FTB-5700-CD-PMD-XX
  • Подключение с одного конца линии
  • Минимальное вмешательство оператора для получения надежных результатов



Мульти-сервисные модули EXFO для транспортных сетей (2-х слотовые)

Наименование технологии Описание
DSn, PDH, SONET, SDH FTB-8805
Ethernet, SONET, SDH, OTN, Fibre Channel и SyncE1588 PTP (до 10G) FTB-8830NGE
Ethernet, SONET, SDH, OTN (от 10 Mbit до 100G) FTB-88100NGE
Ethernet, SONET, SDH, OTN (40G и 100G) FTB-88100G
OTN, Ethernet, SONET/SDH, Fibre Channel, packet sync and CPRI (до 100G) FTB-88200NGE

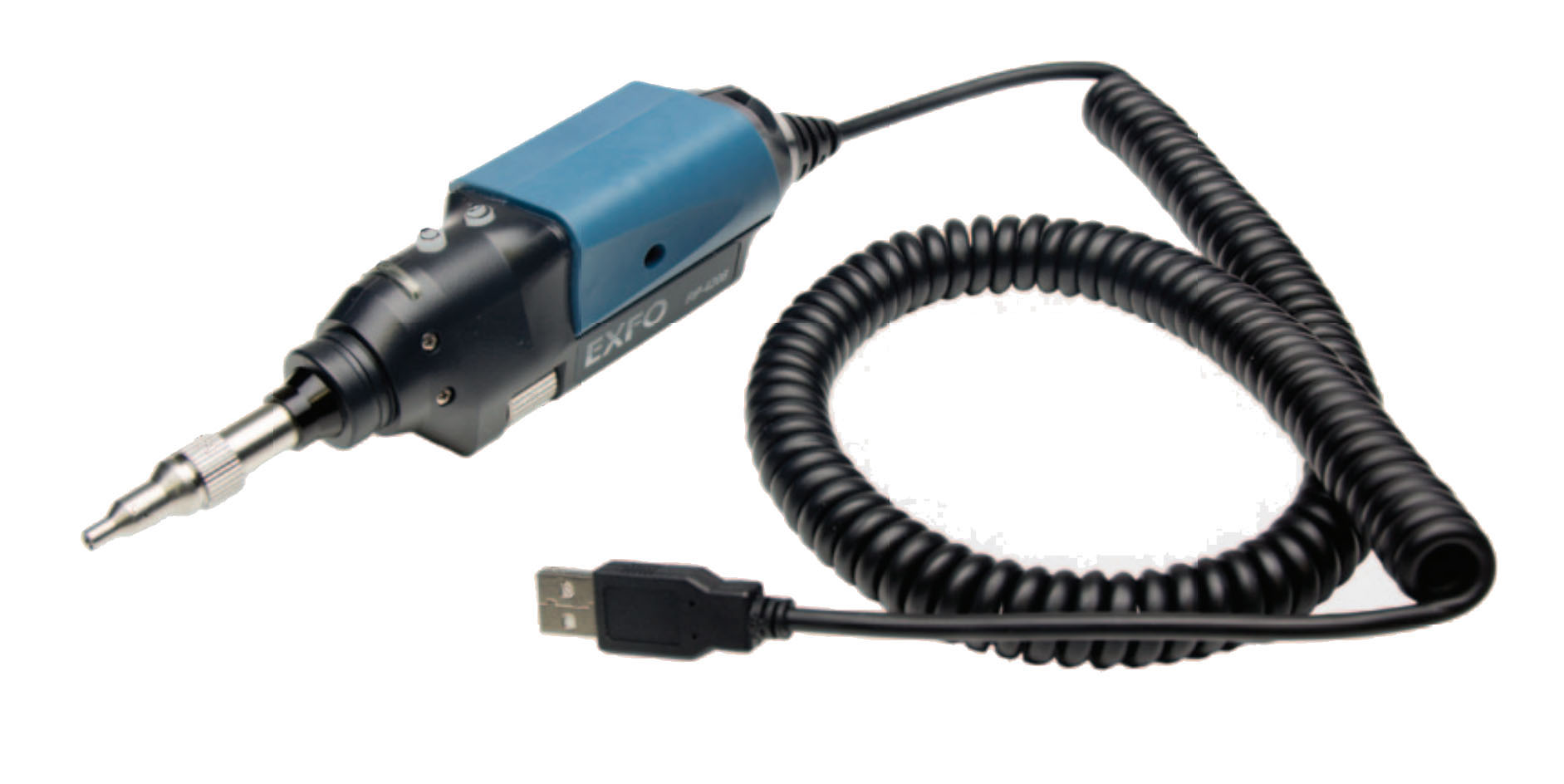

Видеомикроскоп FIP-400B для контроля чистоты коннекторов

  FIP-410B FIP-420B FIP-430B
Осмотр разъема

Да

Да

Да

Захват изображения

Да

Да

Да

Три уровня увеличения

Да

Да

Да

5-ти мегапиксельное устройство захвата

Да

Да

Да

Светодиодный индикатор "прошел / не прошел"

-

Да

Да

Автоматическое центрирование волокна

-

Да

Да

Сертификация разъема "прошел / не прошел"

-

Да

Да

Автоматическая фокусировка изображения





Да

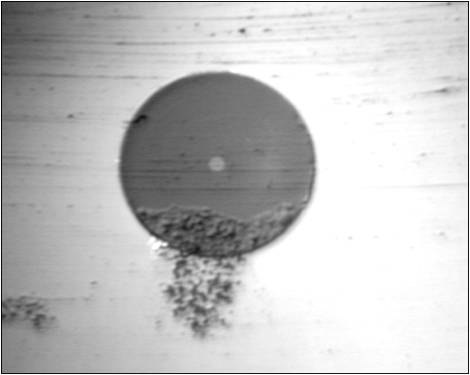

EXFO FIP-400B - серия видеомикроскопов, которые обеспечивают четкие цифровые изображения поверхности ферул оптических коннекторов, упрощая важнейший шаг в тестировании волоконных линий. Пренебрежение этапом контроля чистоты соединителей может привести к серьезным проблемам и их длительному поиску. Новая серия FIP-400B - разработана с учетом многолетнего опыта визуального контроля оптических сетей. Прибор был создан для ускорения исследования и сертификации, основываясь на отзывах пользователей о предыдущей модели. Три режима осмотра поверхности: 912 мкм x 912 мкм (низкое), 608 мкм x 608 мкм (среднее), 304 мкм x 304 мкм (высокое) дают возможность рассмотреть всю поверхность ферулы. Для сравнения: диаметр волокна без буферного покрытия, составляет 250 мкм, а сердцевины (волновода) - 9 мкм.
Вы можете купить EXFO FTB-2 - универсальная измерительная система TK-2 (покупка с модулем) в компании «СвязьКомплект» по выгодной цене. EXFO EXFO-TK-2: описание, фото, характеристики, инструкции, отзывы.
Смотрите аналоги EXFO-TK-2 в категории: EXFO FTB-2x - оптический рефлектометр (модульная платформа), Инструменты и приборы для монтажа и диагностики волоконно-оптического кабеля (ВОЛС)

Сравнительная таблица платформ EXFO FTB-2 и FTB-2 Pro:

EXFO

FTB-2

Дисплей
Цветной, сенсорный, 1280х800 TFT (10.1”)
Интерфейсы
RJ-45 LAN 10/100/1000 Mbit/s
2 порта USB 2.0
1 порт USB 3.0
Порт под наушники
Display port
Память
64 Гб встроенной flash памяти
Батарея
1 батарея Li-ion
Питание
AC/DC adapter, input: 100 – 240 V; 50/60 Гц; 1.6 A max, output: 24 V; 3.75 A
Процессор
2-х ядерный
Оперативная память
4 Гб
Система
Windows Embedded 8 Standard
Габариты 199 ×333 ×119 мм
Вес 3 кг
Температура Рабочая: 0 °C до 50 °C
Хранения: –40 °C to 60 °C


Поддержка модулей (в комплект не входят)

EXFO

Серия модуля

FTB-2

FTB-2 Pro

Рефлектометр (OTDR) FTB-7200D
FTB-7300E
FTB-7500E
FTB-7600E
FTBx-720C
FTBx-730C
FTBx-735C
FTBx-750C
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
Рефлектометр для CWDM/DWDM
FTB-7400E
FTBx-740C
+
+
+
+
Тестер (OLTS) FTB-3930 + +
Анализатор канала FTB-5230S-OCA + +
Анализатор спектра
FTB-5230S
FTB-5240S
+
+
+
+
Анализатор дисперсии (односторонний) FTB-5700 + +
Мультисервисный модуль FTB-8830NGE + +
DSn/PDH и SONET/SDH Electrical FTB-8805 + +
Скоростной мультисервисный от 10M до 100G  FTB-88100NGE нет +
Скоростной мультисервисный от 40G до 100G FTB-88100G нет +
Продвинутый мультисервисный 100G FTBx-88200NGE нет +
Мультисервисный Versatile 10G FTBx-8870/8880 нет +
