Tempo 930XC - оптический рефлектометр PON с функцией тестера и визуализатора повреждений
Tempo 930XC – универсальный прибор для диагностики и локализации повреждений в линиях оптической магистрали (до 170 км), сети доступа, активной PON и СКС. Столь широкая область применения обусловлена расширенными функциональными возможностями Tempo 930XC, оптимальными техническими характеристиками, всепогодному исполнению и конкурентной цене.

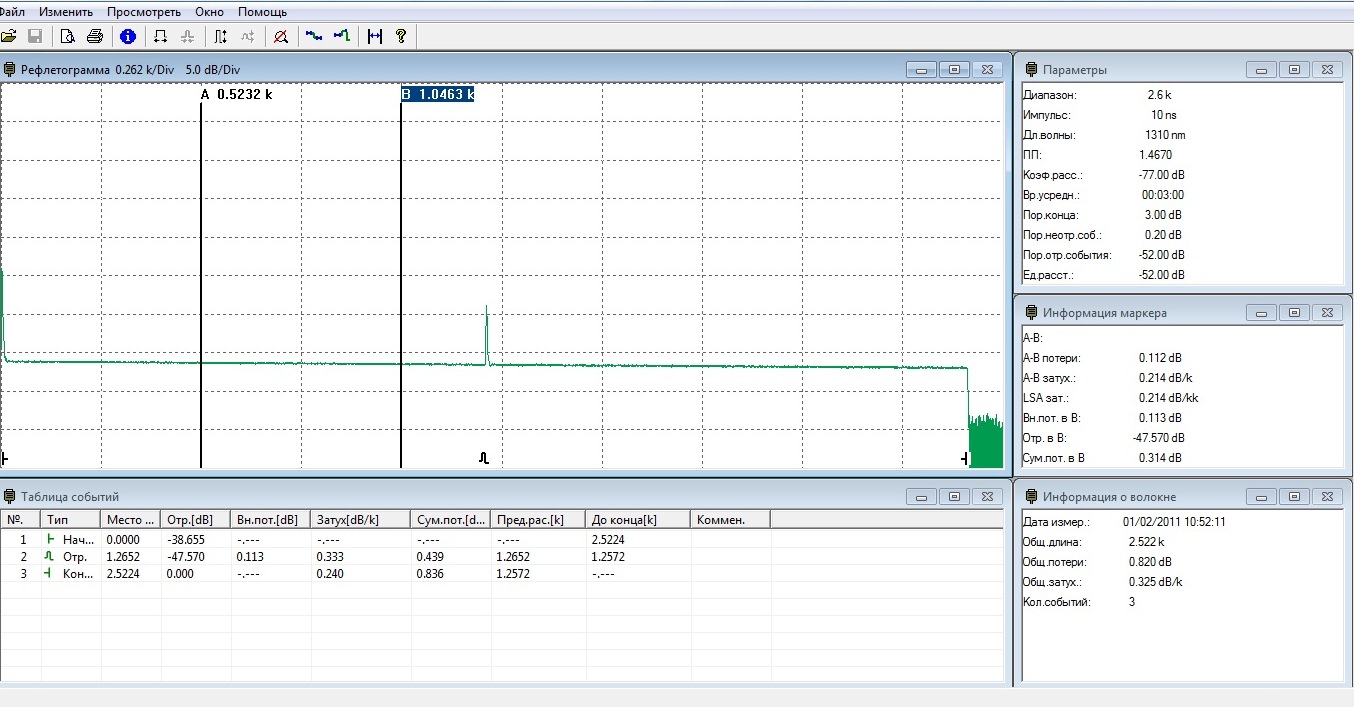

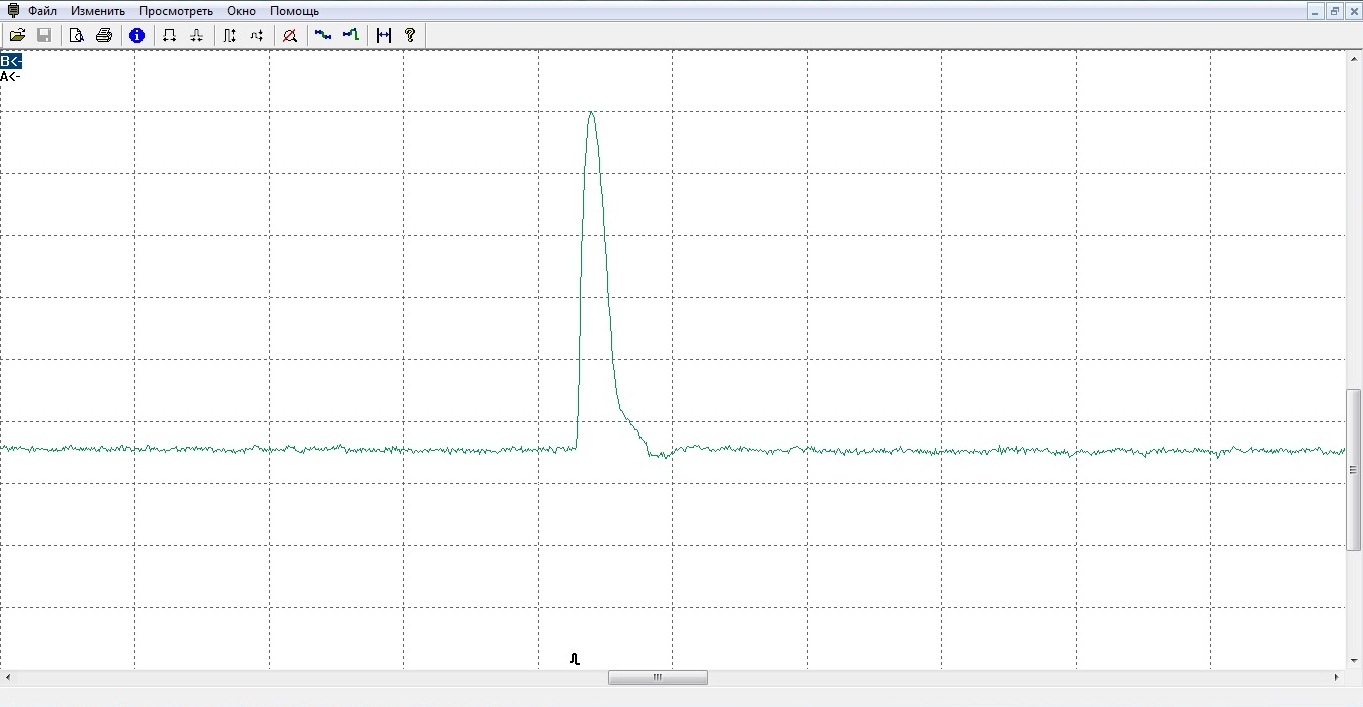

Tempo 930XC одинаково удобен для быстрых полевых измерений и детального исследования рефлектограмм в офисе. Он компактен и функционален, адаптирован к падению и работе мокрыми руками, не требует много времени для масштабирования и первичного анализа полученных рефлектограмм. В офисе же, профессиональное программное обеспечение позволяет детально проанализировать рефлектограммы на большом экране компьютера. В нем присутствуют все инструменты для ручных измерений, корректировки таблицы событий, добавления данных о кабеле и формирования паспорта линии.
Для удобства использования прибора начинающими специалистами, в рефлектометре присутствует функция отображения событий ВОЛС (сварок, коннекторов и т. д.) в виде значков.
.jpg)
Особенности оптических рефлектометров серии Tempo 930XC
- адаптирован к жестким условиям эксплуатации (защита корпуса и портов от механических повреждений, утопленный экран, влагозащищенная клавиатура);
- удобство масштабирования рефлектограммы в полевых условиях;
- профессиональное ПО для детальной обработки результатов измерения и формирования отчетов на экране ПК;
- вмонтированный источник и измеритель оптической мощности для определения интегральных потерь ВОЛС;
- вмонтированный источник красного света для «прозвонки» волокон;
- время работы от батарей 8 часов
| Модификация рефлектометра | 20C | 30P | 30F | 20M |
| Длины волн, нм | 1310/1550 | 1310/1490/1550 | 1310/1550/1625 | 850/1300 |
| Динамический диапазон, дБ | 33 | 36/35/35 | 36/35/35 | 19/22 |
| Функции |
|
|||
| Тип коннектора | FC; SC; ST | |||
| Тип полировки | UPC; APC | UPC | ||
Технические характеристики оптического рефлектометра Tempo 930XC
| Параметр | 930XC-20C | 930XC-30F | 930XC-30P | 930XC-20M |
| Рефлектометр | ||||
|
Рабочая длина волны, нм |
1310/1550 |
1310/1550/1625 |
1310/1490/1550 |
850/1300 |
|
Динамический диапазон, дБ |
33 |
36/35/35 |
36/35/35 |
19/22 |
|
Мертвая зона по событиям, м (при длительности зондирующего импульса 30 нс) |
1,8 |
1,5 |
2,5 |
1,8 |
| Мертвая зона по затуханию, м (при длительности зондирующего импульса 30 нс) | 10 | 10 | 14 | 10 |
|
Ширина импульса |
5нс, 10нс, 30нс, 100нс, 300нс, 1мкс, 2,5мкс, 10мкс, 20мкс |
12нс, 30нс, 100нс, 275нс, 1мкс, 2мкс, 30мкс, 100мкс, 275мкс |
||
|
Диапазон, км |
0,3; 1,3; 2,5; 5; 10; 20; 40; 80; 120; 160; 240 |
0,1; 0,3; 0,5; 1,3; 2,5; 5; 10; 20; 40; 80 |
||
|
Время усреднения |
15сек, 30сек, 1мин, 2мин, 3мин |
|||
|
Погрешность по расстоянию |
+/-(1м + 0,00005*диапазон + погрешность квантования) |
|||
|
Тип коннектора |
FC, SC, ST |
|||
|
Тип полировки коннектора |
PC/APC |
PC |
||
|
Погрешность измерения отражений |
+/- 4дБ |
|||
|
Погрешность измерения потерь |
+/- 0,05дБ/дБ |
|||
|
Внутренняя память |
1 000 рефлектограмм |
|||
|
Интерфейсы для связи с ПК |
RS-232/USB |
|||
|
Программное обеспечение |
Version 3.2 |
|||
|
Формат данных |
BelCore GR196, CE, FCC, UL, RoHS, WEEE |
|||
|
Визуализатор повреждений (источник красного света) |
||||
|
Рабочая длина волны, нм |
650 |
|||
|
Мощность |
3мВт (5дБм) |
|||
|
Измеритель оптической мощности |
||||
|
Тип источника |
InGaAs |
|||
|
Калиброванные длины волн, нм |
850, 1300, 1310, 1490, 1550, 1625 |
|||
|
Диапазон измеряемой мощности |
от +6 до -70dBm (от +6 до -60dBm для 850nm) |
|||
|
Разрешение, дБ |
0,01 |
|||
|
Идентификация модулированного сигнала, кГц |
1; 2 |
|||
|
Лазерный источник излучения |
||||
|
Рабочие длины волн, нм |
1310/1550 |
1310/1550/1625 |
1310/1490/1550 |
850/1300 |
|
Мощность сигнала |
-7 дБм |
|||
| Общие характеристики | ||||
|
Питание |
AC адаптер & NiMh аккумулятор |
|||
|
Время работы от аккумулятора |
8 часов измерений или 20 часов в режиме ожидания |
|||
|
Температура эксплуатации |
от -10 до +50 градусов Цельсия |
|||
|
Температура хранения |
от -20 до +60 градусов Цельсия |
|||
|
Влажность |
от 0 до 95% (без конденсации) |
|||
|
Габариты,мм |
196 х 100 х 64 |
|||
|
Вес, кг |
0,87 |
|||
Основные функции оптического рефлектометра Tempo 930XC
- Приемка оптического кабеля (измерение погонного
затухания оптического кабеля) - Паспортизация ВОЛС
- Измерение вносимых потерь на:
- Неразъемных (сварных) соединениях
- Разъемных (коннекторных) соединениях
- Сплиттерах
- Линейных участках ВОЛС
- Интегральная оценка вносимых потерь линии, включая первый и последний коннектор
- Анализ отражений на разъемах
- Измерение вносимых потерь на:
- Диагностика и локализация повреждений (в том числе и активных PON):
- Некачественное сварное соединение
- Некачественный или грязный коннектор
- Недопустимый радиус изгиба оптического волокна в сплайс-кассете
- Обрыв кабеля
- Трещина в оптическом волокне
- Идентификация оптических волокон (красный свет)
- Визуализация некачественного сварного соединения или макроизгиба в сплайс-кассете оптической муфты или кроссе (красный свет).
- Генерация отчета об измерениях
Видео обзор оптического рефлектометра Greenlee (Tempo) 930XC: внешний вид и комплект поставки
Обзор меню оптического рефлектометра Greenlee (Tempo) 930XC
Диагностика и паспортизация ВОЛС оптическим рефлектометром Tempo 930XC
Дополнительные аксессуары к оптическому рефлектометру Tempo 930XC
