Tempo 930XC-20C - оптический рефлектометр (1310/1550нм) с функцией оптического тестера и визуализатора повреждений, APC/SC

Артикул: GT-930XC-20C-APC-SC

Цена: 680 980 ₽
Цена актуальна на 29.03.2024

Доступно под заказ

Госреестр РФ

Средний срок поставки: 12-14 недель


Запросить аналоги
x
Сумма заказа
Цена
Внесено в Госреестр РФ
  • Внесено в Госреестр РФ до 19.07.2026 (№82279-21)
  • Межповерочный интервал: 1 год
ECCN EAR99
  • Код товара ECCN EAR99. Закупка без санкционных ограничений!
Оплата
  • Цена с НДС
  • Нал/безнал, банковские карты
  • При безналичном расчете цена не изменяется
Цена
  • Гарантия: 12 мес.
Услуги и сервис
  • Оперативно подберём оборудование и аналоги
  • Окажем профессиональную техподдержку

Внимание! Код товара ECCN EAR99. Закупка без санкционных ограничений!

Tempo 930XC-20C-APC-SC - оптический рефлектометр с функцией тестера и визуализатора повреждений. Это универсальный прибор для диагностики оптической магистрали (до 160 км) и городской сети. Причем оборудование, входящее в состав Tempo 930XC-20C-APC-SC способно провести детальный анализ вносимых и возвратных потерь в любой точке оптического волокна, а также дать комплексную оценку состоянию оптической линии.

При помощи встроенного измерителя мощности, 930XC-20C способен отличить активное волокно от «темного», а мощный источник красного света позволит локализовать макроизгибы волокна в сплайс-кассете и легко идентифицировать необходимое волокно на удаленном конце.

В рефлектометре Tempo 930XC-20C удачно совмещены достоинства прибора для полевых измерений и глубокого анализа рефлектограмм в офисе.

Так, для работы «в поле» Tempo 930XC выполнен в ударопрочном и влагозащищенном компактном корпусе, а всепогодное и эргономичное исполнение клавиатуры в считанные секунды позволяет провести масштабирование и анализ любого интересующего события или участка оптической линии. Причем работы можно производить даже мокрыми руками и в условиях плохой освещенности окружающей среды. Мощная аккумуляторная батарея, функция автоотключения и большой объем памяти гарантируют работу Tempo 930XC-20C на протяжении полного рабочего дня.

Для детального анализа рефлектограммы в условиях офиса используется профессиональное программное обеспечение (входит в комплект поставки). Оно не только позволяет детально проанализировать рефлектограмму на большом экране ПК, но и редактировать ее а также генерировать отчет о проведенных измерениях. В отчет можно занести дополнительную информацию о кабеле, волокне, измерителе и др.

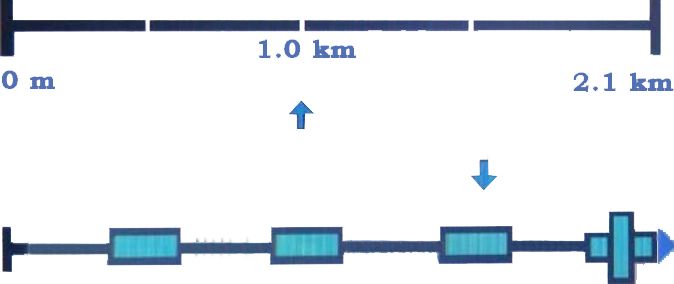

Для удобства использования прибора начинающими специалистами, в рефлектометре присутствует функция отображения событий ВОЛС (сварок, коннекторов и т. д.) в виде значков.

Видео обзор оптического рефлектометра Tempo 930XC: внешний вид и комплект поставки (ранее Greenlee)

Обзор меню оптического рефлектометра Tempo 930XC

Диагностика и паспортизация ВОЛС оптическим рефлектометром Tempo 930XC

Вы можете купить Tempo 930XC-20C - оптический рефлектометр (1310/1550нм) с функцией оптического тестера и визуализатора повреждений, APC/SC в компании «СвязьКомплект» по выгодной цене. Tempo Communications GT-930XC-20C-APC-SC: описание, фото, характеристики, инструкции, отзывы.
Смотрите аналоги GT-930XC-20C-APC-SC в категории: Рефлектометры оптические, Tempo 930XC - оптический рефлектометр, Инструменты и приборы для монтажа и диагностики волоконно-оптического кабеля (ВОЛС)

Технические характеристики оптичекого рефлектометра

Tempo 930XC-20С-APC-SC

Параметр Значение
Рефлектометр

Рабочая длина волны, нм

1310/1550

Динамический диапазон, дБ

33

Мертвая зона по событиям, м (при использовании импульса 30 нс)

10
Мертвая зона по затуханию, м (при использовании импульса 30 нс) 50

Ширина импульса

5нс, 10нс, 30нс, 100нс, 300нс, 1мкс, 2,5мкс, 10мкс, 20мкс

Диапазон, км

0,3; 1,3; 2,5; 5; 10; 20; 40; 80; 120; 160; 240

Время усреднения

15сек, 30сек, 1мин, 2мин, 3мин

Погрешность по расстоянию

+/-(1м + 0,00005*диапазон + погрешность квантования)

Тип коннектора

SC

Тип полировки коннектора

APC

Погрешность измерения отражений

+/- 4дБ

Погрешность измерения потерь

+/- 0,05дБ/дБ

Внутренняя память

1 000 рефлектограмм

Интерфейсы для связи с ПК

RS-232/USB

Программное обеспечение

Version 3.2

Формат данных

BelCore GR196, CE, FCC, UL, RoHS, WEEE
Визуализатор повреждений (источник красного света)

Рабочая длина волны, нм

650

Мощность

3мВт (5дБм)
Измеритель оптической мощности

Тип источника

InGaAs

Калиброванные длины волн, нм

850, 1300, 1310, 1490, 1550, 1625

Диапазон измеряемой мощности

от +6 до -70dBm (от +6 до -60dBm для 850nm)

Разрешение, дБ

0,01

Идентификация модулированного сигнала, кГц

1; 2
Лазерный источник излучения

Рабочие длины волн, нм

1310/1550

Мощность сигнала

-7 дБм
Общие параметры

Питание

AC адаптер & NiMh аккумулятор

Время работы от аккумулятора

8 часов измерений или 20 часов в режиме ожидания

Температура эксплуатации

от -10 до +50 градусов Цельсия

Температура хранения

от -20 до +60 градусов Цельсия

Влажность

от 0 до 95% (без конденсации)

Габариты,мм

196 х 100 х 64

Вес, кг

0,87

Основные функции оптического рефлектометра

Tempo 930XC-20C-APC-SC

  • Приемка оптического кабеля (измерение погонного затухания оптического кабеля)
  • Паспортизация ВОЛС
    • Измерение вносимых потерь на:
      • Неразъемных (сварных) соединениях
      • Разъемных (коннекторных) соединениях
      • Сплиттерах
      • Линейных участках ВОЛС
      • Интегральная оценка вносимых потерь линии, включая первый и последний коннектор
    • Анализ отражений на разъемах
  • Диагностика и локализация повреждений:
    • Некачественное сварное соединение
    • Некачественный или грязный коннектор
    • Недопустимый радиус изгиба оптического волокна в сплайс-кассете
    • Обрыв кабеля
    • Трещина в оптическом волокне
  • Идентификация оптических волокон (красный свет)
  • Визуализация некачественного сварного соединения или макроизгиба в сплайс-кассете оптической муфты или кроссе (красный свет).
  • Генерация отчета об измерениях

Дополнительные аксессуары к оптическому рефлектометру

Tempo 930XC-20C-APC-SC

Фото Наименование Код по каталогу

Устройство УП-125 SM для оперативного подключения волокон



УП-125 SM

Greenlee набор для чистки оптики (общего назначения)

GT-CFK1013

Tempo AC-CONN-FC-L2 - FC коннектор для 930XC (UPC/APC)

GT-AC-CONN-FC-L2

Tempo AC-CONN-ST-L2 - ST коннектор для 930XC (UPC)

GT-AC-CONN-ST-L2
