Оптические рефлектометры: обзор популярных моделей!

Оптические сети в России сегодня строятся и в больших и малых городах. Но мало их построить, их надо обслуживать. То есть уметь находить и диагностировать в них проблемы. Основным рабочим инструментом тут является оптический рефлектометр. Прибор достаточно дорогой. В этой статье мы рассмотрим популярные как в мире, так и в России оптические рефлектометры, которые есть сегодня на нашем рынке, разберемся, в чем их основные отличия, а также попытаемся понять, почему же разброс цен на эти приборы достигает 5-8 раз?

Оптический рефлектометр или OTDR – это устройство для обнаружения неоднородностей в оптической линии связи и определения расстояния до их местоположения. Прибор способен обнаружить: сварку двух волокон, макроизгиб волокна, обрыв волокна (конец линии), сплиттер, коннектор.

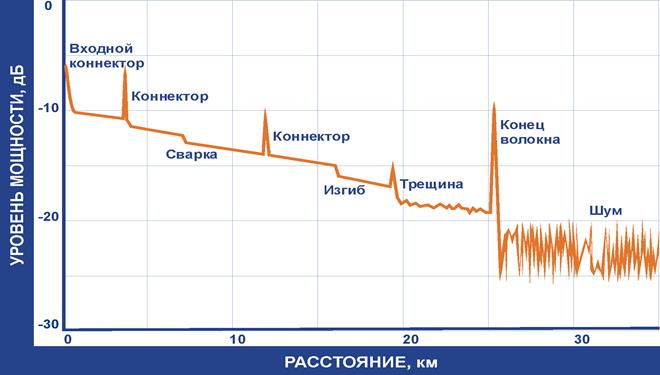

Работа устройства основывается на обработке информации об отражённых световых импульсах, отправляемых рефлектометром в волоконно-оптическую линию передачи (ВОЛП). Фотодетектор, измерив полученный импульс, формирует рефлектограмму, отражающую типы событий и их расположение.

Основные характеристики рефлектометров

Современные приборы характеризуются параметрами, определяющими их возможности, отличаясь: поддерживаемыми длинами волн, нм (нанометры); динамическим диапазоном, дБ (децибелы); «мёртвой» зоной по событию (EDZ), м (метры); «мёртвой» зоной по затуханию (ADZ), м (метры); разрешающей способностью; конструктивным исполнением (моноблок или модульный); типом подключаемого коннектора и полировки ферулы; функциональностью програмного обеспечения для обработки рефлектограмм на ПК и др.

Максимальная длина проверяемой оптической линии зависит от величины динамического диапазона, достигающего в современных рефлектометрах 50 дБ (приблизительно 230 км). Чем выше динамический диапазон, тем дороже прибор или оптический модуль.

«Мёртвая» зона по событиям – это минимальное расстояние между двумя событиями, которые могут быть обнаружены прибором, без определения потерь. Чем меньше этот показатель, тем точнее определяется место или причина повреждения ВОЛП. «Мёртвая» зона по затуханию – это минимальное расстояние между отражениями, потери в которых могут быть точно измерены рефлектометром.

Тип конструктивного исполнения рефлектометра (моноблок или модульный) влияет на его функциональность и применимость. Моноблок конфигурируется под определённые задачи, без возможности изменения его параметров в будущем. Модульный рефлектометр состоит из базовой платформы, в которую вставляются модули, увеличивающие функциональные возможности прибора. Моноблок подойдёт для обслуживания ВОЛП, имеющих стабильную длину и неизменяемую архитектуру, модульный прибор целесообразен для обслуживания развивающейся сети или при тестировании сетей, отличающихся структурой и длиной.

Выбирая рефлектометр необходимо учитывать типы подключаемых оптических адаптеров (FC, ST, SC, LS) и типы полировки ферулы (вертикальная UPC или угловая APC), чтобы избежать повреждения прибора или коннектора ВОЛП.

Самые популярные оптические рефлектометры в мире и в России

На рынке оптических рефлектометров России представлены популярные модели, как известных мировых брендов, так и отечественных производителей. Основные игроки следующие:

• GreenLee;
• VIAVI;
• EXFO;
• Fluke Networks;
• НПК СвязьСервис;
• FOD;
• СвязьПрибор.

Давайте рассмотрим самые продаваемые модели этих поставщиков.

GreenLee – это американская компания с 150-летней историей, более 30 лет выпускающая тестовое оборудование. GreenLee 920XC положительно зарекомендовал себя на отечественном рынке, сегодня ему на замену уже пришла новая линейка - Greenlee 930XC. В ней присутствуют модели для измерения одномодовых волокон на длинах волн 1310 нм и 1550 нм (930XC-20C), многомодовых линий на длинах волн 850 нм и 1300 нм (930XC-20M) и пассивных оптических сетей на длинах волн 1310нм, 1490 нм, 1550 нм, 1625 нм (модели 930XC-30F (P). Это универсальные и практичные приборы. Они имеют высокую надежность и адаптированы как к жестким условиям работы «в поле» (небольшой экран, удобная система масштабирования рефлектограмм, ударо-, пыле- и влагостойкое исполнение), так и для полноценной обработки результатов на ПК и формирования отчетов (ПО позволяет добавлять события, которые не были определены рефлектометром в автоматическом режиме, вручную измерять и вносить потери и отражения на событиях, формировать отчеты).

Поставляются приборы с различными типами адаптеров и полировкой UPC или APC. Цветной дисплей, интуитивно-понятный русифицированный интерфейс, встроенные опции оптического тестера и визуализатора повреждений и высокие технические характеристики превращают прибор в полноценный комплекс для диагностики оптического волокна на магистрали и сети доступа. Объём памяти – до 1000 рефлектограмм.

Линейка рефлектометров VIAVI (сейчас компания переименована в VIAVI) состоит из нескольких моделей. MTS-2000 – это модульный прибор, состоящий из базовой платформы и одного добавочного слота. Им проверяются одномодовые и многомодовые волокна в волновом диапазоне от 850 до 1650 нм. Характеризуется маленьким показателем EDZ - 0,8 м и от 2,5 до 4 м ADZ. Динамический диапазон прибора 42 дБ. Поддерживается работа с модулями MTS-4000. Доступные опции:

• сенсорный дисплей;
• измеритель мощности (PM);
• измеритель излучения (LS);
• оптический телефон (OTS);
• визуализатор повреждений (VFL);
• видеомикроскоп (через USB порт);
• селективный измеритель мощности (PON);
• анализатор оптического спектра OSA (CWDM).

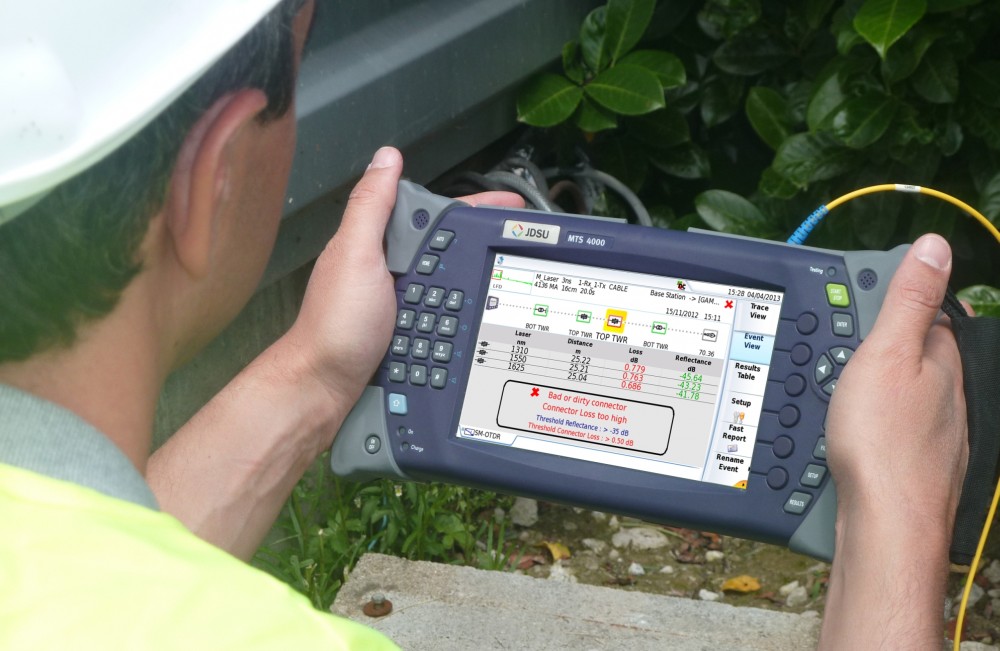

Модели VIAVI MTS-6000 и пришедшая ей на замену 6000Av2 также конструктивно просты, но по рефлектометрическим функциям превосходят MTS-2000. Динамический диапазон в 50 дБ позволяет тестировать сети длиной до 230 км на каждом диапазоне волн. MTS-6000/6000А способен измерять хроматическую и поляризационную модовую дисперсию, профессионально оценивая качество волокна, работающего на скоростях от 10 до 40 Гб/сек. Между собой модели различаются транспортными измерениями. MTS-6000Аv2, благодаря возможности тестировать сети Ethernet и SDH, универсальнее и дороже. Дополнительные опции аналогичны предыдущей модели.

Оптический рефлектометр AXS-110 от канадской компании EXFO в первую очередь интересен своим соотношением цена/функциональность. Технически прибор поддерживает работу с SM (одномодовыми) и MM (многомодовыми) ВОЛП (модель 12CD-23B). Динамический диапазон 37 дБ, поддерживаемые длины волн зависят от модели (от 850 до 1625 нм). Устройство оснащено качественным TFT дисплеем, хорошо читаемым при ярком свете и портом USB. Опционально доступно встраивание (на заводе) модулей для измерения мощности и визуализации проблемных участков.

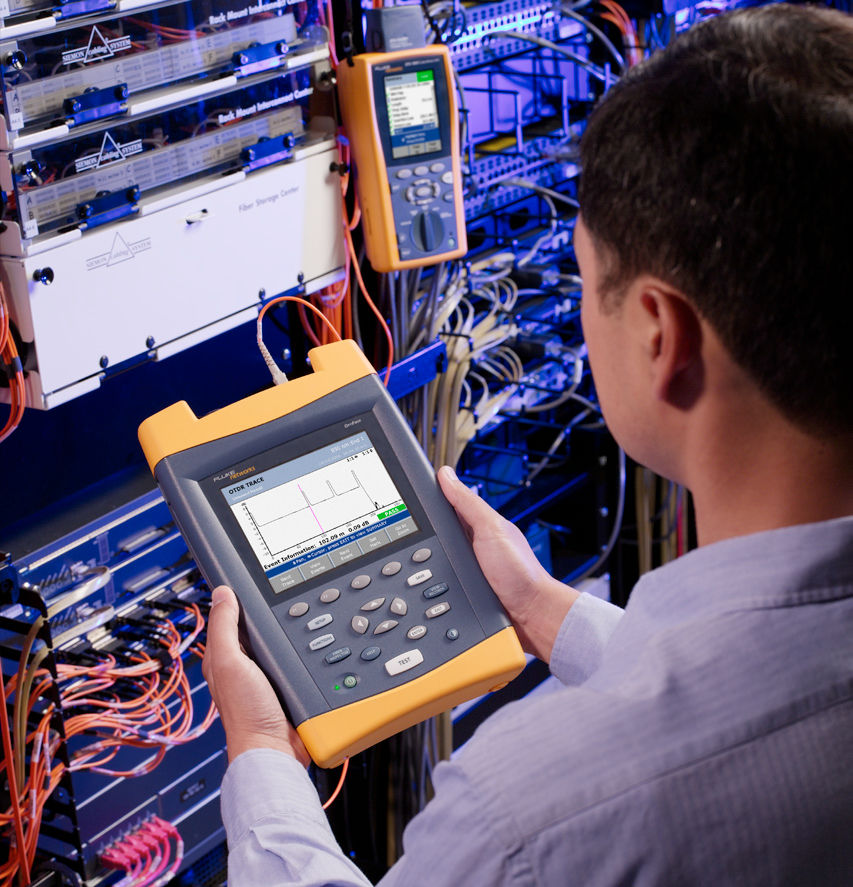

Fluke Networks Optifiber PRO – модульный рефлектометр, адаптированный к потребностям современных центров обработки и хранения данных, районных и локальных ВОЛП, что обусловлено минимальными «мёртвыми» зонами по затуханию и событию (от 0,5 и 2,2 м соответственно). Применяется в диапазонах 850 - 1300 нм многомодового и 1310 - 1550 нм одномодового волокон. Мощность 28-30 дБ позволяет тестировать до 100 км оптоволоконной сети. Компактность и функциональность устройства, дружественный и удобный графический интерфейс оцениваются по вполне конкурентной цене.

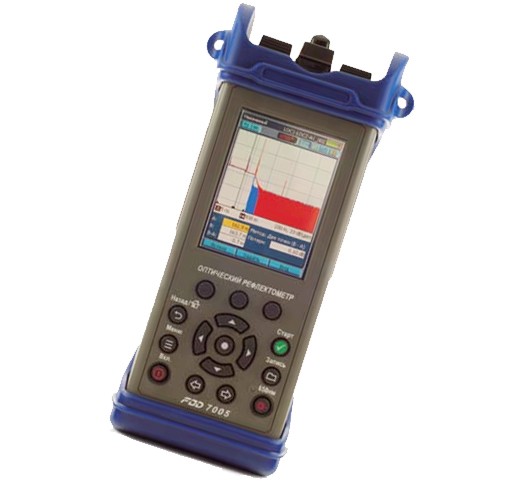

FOD 7005 производится в России на одноимённом предприятии. Работая в диапазоне 37 дБ, устройство используется для проверки одномодов и многомодов на частотах 850 - 1550 нм. Устройство оснащено цветным сенсорным дисплеем. Опционально прибор комплектуется модулем определения оптической мощности и визуализатором повреждений. Цены на модели варируются на уровне европейских и американских аналогов.

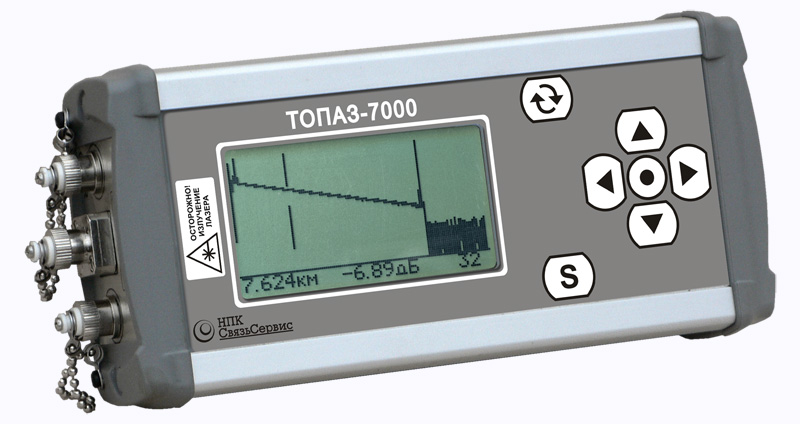

 НПК СвязьСервис радует линейкой Топаз-7000, поддерживающей весь диапазон рабочих длин волн, кроме 1625 и 1650 нм. Динамический диапазон 32 дБ позволяет тестировать до 100 км оптоволокна. Встроенная память позволяет сохранять результаты измерений. Прибор дополнительно комплектуется опциями:

• измеритель мощности;
• излучатель непрерывного света;
• определитель повреждений.

Эти приборы ориентированы на использование инженерами эксплуатационщиками для локализации повреждений. И несмотря на то, что они имеют небольшую разрешающую способность и зачастую не позволяют обнаружить сварное соединение с потерями менее 0,1дБ – их функциональности вполне достаточно для локализации места обрыва или макроизгиба волокна. Низкая цена делает это решение привлекательным для организаций с небольшим бюджетом.

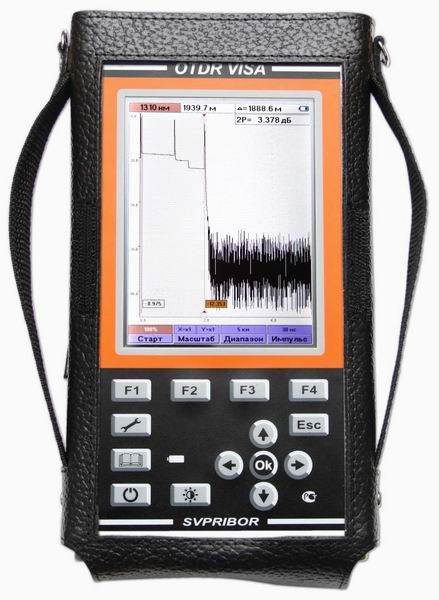

Подобные моноблочные приборы поставляет на рынок и компания «СвязьПрибор» Это рефлектометры марок VISA М0, М1, М2. В общем, как и в моделях ТОПАЗ, функциональных возможностей VISA не достаточно для глубокого анализа линии и формирования отчетов, однако в отличии от последних, они оснащены цветными экранами и более корректной таблицей событий. В линейку входят приборы с различным набором рабочих длин волн для тестирования одномодовых волокон и динамическим диапазоном (от 39 до 26 дБ). Приборы обеспечиваются программой для просмотра рефлектограмм, без функции дополнительной обработки. Цена тоже более чем доступная.

Независимо от типа используемого оборудования, объективная проверка ВОЛП проводится с использованием нормализующей катушки, предназначенной для тестирования отрезка сети, находящегося в пределах «мёртвой» зоны затухания, возникающей после коннектора, подключённого к рефлектометру. Длина этого отрезка варьируется в диапазоне от двух до нескольких сотен метров. Нормализующие катушки различаются длиной, типом кабеля (одномодовый или многомодовый), видом подключаемых коннекторов (FC, ST, SC, LS) и типом полировки ферулы (UPC, APC).

Выводы

На рынке России сегодня присутствует масса оптических рефлектометров как всемирно известных брендов, так и отечественных производителей. Они представлены в различных ценовых группах, имеют различные технические характеристики и наборы опций. Все они востребованы и имеют свою четко обозначенную нишу. Поэтому, выбирая прибор в первую очередь необходимо определиться с задачами, для решения которых он приобретается.

Только взвешенная оценка необходимых функциональных возможностей и технических характеристик позволит сэкономить бюджет и приобрести идеальный инструмент для решения поставленных задач. При этом вы можете решать эту нетривиальную задачу самостоятельно, а можете обратиться к специалистам компании «СвязьКомплект» за профессиональной консультацией по подбору оборудования. Мы всегда подберем вам сбалансированное по цене и возможностям техническое решение!
