На предприятиях связи, а также на других предприятиях при проектировании структурированных кабельных систем (СКС) всегда возникает вопрос по подбору кроссового оборудования. В данной статье постараемся дать основные понятия по этому вопросу.

Кросс – это пространство (может быть и помещение, шкаф и т.д.), определенное для коммутации проводов, которые применяются на АТС, в ЛВС или при прокладывании оптических каналов связи.

Для правильной коммутации каналов существует немало различного рода устройств, поэтому для того, чтобы их грамотно выбрать и спроектировать СКС, надо четко себе представлять для чего нужно каждое устройство или система и как грамотно ее применить и смонтировать. Покажем этот процесс на примере оборудования одного из лидеров рынка компании Krone.

1. Виды кроссов Krone

Итак, начинать приобретение оборудования нужно с выбора шкафов или стоек для кроссового оборудования. Они бывают открытого типа (стойки) или закрытого типа (шкафы).

1.1. Кроссы закрытого типа (шкафы)

В продаже можно встретить настенные коробки, настенные ящики, настенные шкафы. Они различаются по емкости, по назначению и по типу крепления. Например, коробка может быть рассчитана на небольшую емкость до 20 пар, шкаф - на емкость 100 пар. Коробки, ящики и шкафы такого типа крепятся к стене. Это оборудование изготавливается в специальном климатическом исполнении УХЛ категории 3, то есть, пригодно для эксплуатации в умеренно-холодном климате в закрытом помещении. Небольшие по емкости коробки и ящики используются для создания промежуточных узлов кроссирования или для подключения абонентских линий непосредственно от аппаратов к кабельной сети этажа, здания, сооружения.

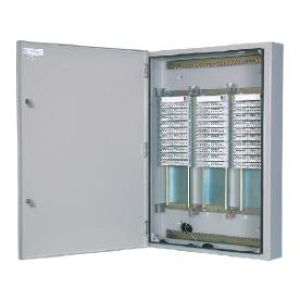

Как выбирать кроссовое оборудование: виды кроссов Krone

Продаются пристенные шкафы, которые крепятся к стене и устанавливаются на специальную напольную тумбу, которая служит для предохранения от повреждения подключаемых кабелей. Такое устройство шкафа очень упрощает монтажные и ремонтные работы на кроссе, внешний каркас возможно заменить без отключения каналов связи. Обычно такие пристенные шкафы рассчитаны на большую емкость, например, на 1200 пар и служат для перехода с магистральных каналов связи на распределительные.

Среди пристенных шкафов можно выбрать и оборудование, которое возможно установить на открытом воздухе в климатическом исполнении УХЛ-1. В таких шкафах используется двойной металлический каркас, т.е. есть наружный каркас, который защищает от внешних механических повреждений и климатических воздействий и есть внутренний каркас, в котором размещаются плинты. Уличные шкафы оснащены двухстворчатыми дверями со специальными секретными замками, которые защищают кросс от несанкционированного доступа со стороны злоумышленников.

1.2. Кроссы открытого типа (стойки)

Стойки могут выпускаться в следующих конструктивных решениях:

  • пристенная стойка, пристенный кросс или пристенный каркас. Такое оборудование крепится к полу и к стене;

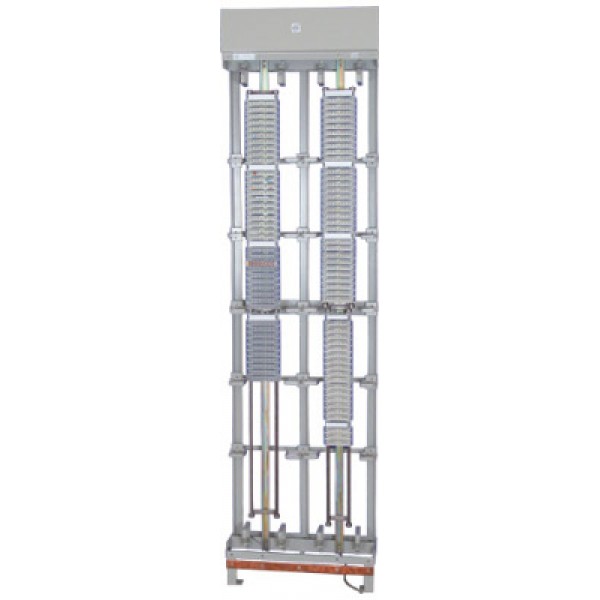

Как выбирать кроссовое оборудование: кроссы Krone открытого типа

  • настенный кросс или настенный каркас, он крепится к стене;

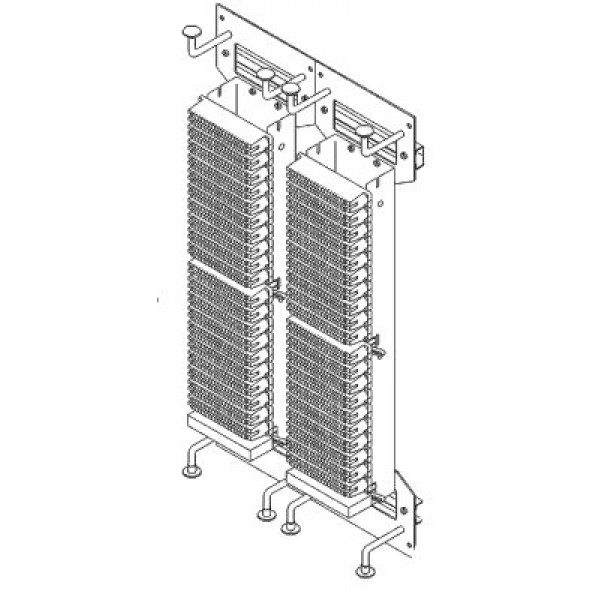

Кроссовое оборудование - настенный кросс

  • напольный двухсторонний кросс или напольная двухсторонняя стойка: крепится к полу и к потолку. Такой тип крепления позволяет персоналу получить доступ к кроссу с четырех сторон.

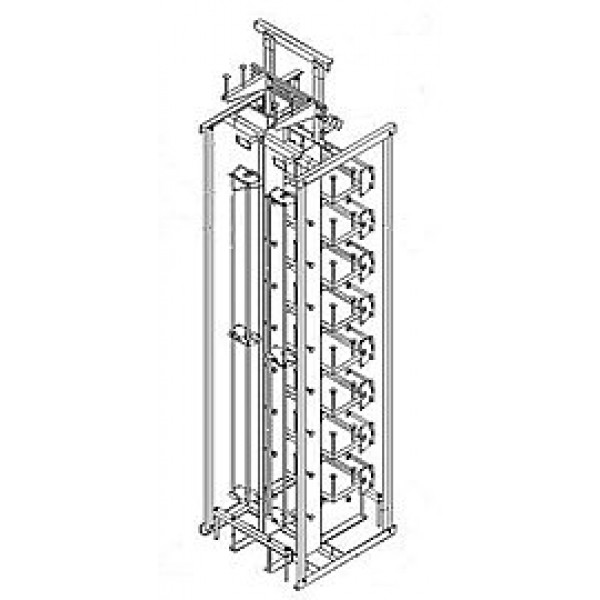

Кроссовое оборудование - двухсторонний кросс

Доступ посторонних людей в помещения, где установлены стойки, должен быть ограничен по соображениям безопасности.

1.3. Критерии выбора кроссов Krone

Поясним ситуации, когда следует выбирать кроссы закрытые, а когда подойдут и кроссы открытого типа. Если при разработке проекта заказчик выставляет вам требования по пылезащите и влагозащите, то лучше все-таки выбрать закрытое кросс-оборудование (шкафы). Также это относится еще и к требованиям по климатическому исполнению (УХЛ-1, УХЛ-3), которые изложены нами в предыдущем разделе.

2. Плинты Krone

Один из основных элементов для монтажа кроссовых узлов – это плинты, они устанавливаются в шкафах и стойках.

Плинт – это устройство в корпусе из пластмассы, которое позволяет зафиксировать исходящие и входящие провода для коммутации каналов с помощью специальных зажимов.

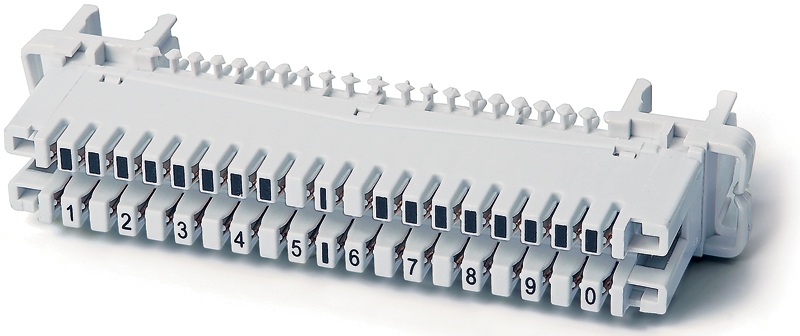

Кроссовое оборудование: плинты Krone

Существуют плинты с нормально-замкнутыми контактами и с неразмыкаемыми контактами.

  • Неразмыкаемый плинт используют в кроссировании для создания постоянного соединения.
  • В размыкаемых плинтах есть замкнутые контакты, которые можно разомкнуть с помощью специального приспособления.

Также плинты классифицируются еще и по емкости пар. Они бывают 5, 8 и 10 парные. В продаже в основном бывают 10-ти и 8-парные плинты.

При подборе плинтов необходимо учесть и варианты крепления:

  • на монтажный хомут,
  • на штангах РROFIL,
  • на DIN-рейках,
  • универсальное.

На каждом плинте указывается специальная маркировка, например, 2/10. Это означает, то плинт имеет по 10 гнезд с обеих сторон. А вот если указано дополнительно таким образом: 2/8х3, то это означает, что еще имеется 8 дополнительных контактов для заземления оборудования.

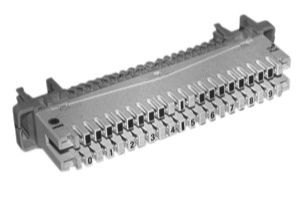

Кроссовое оборудование: плинты, фото

  • Технология LSA-PLUS

Компания Krone запатентовала технологию LSA-PLUS. Эта технология позволяет очень быстро крепить кабель в зажим. Причем это делается достаточно просто, без применения трудоемкой пайки и винтового соединения, а также в этом случае специалисту не требуется снимать изоляцию. Эту технологию во всем мире считают самой экономной, простой в применении, универсальной, скоростной и сверхнадежной.

Основой этой всей системы является контакт LSA-PLUS. При таком соединении достигается очень высокая надежность и прочность, причем даже в самых неблагоприятных условиях окружающей среды, таких как влажность и коррозия, а также воздействие сильной вибрации. Монтаж контакта производится быстро и четко с помощью специального инструмента.

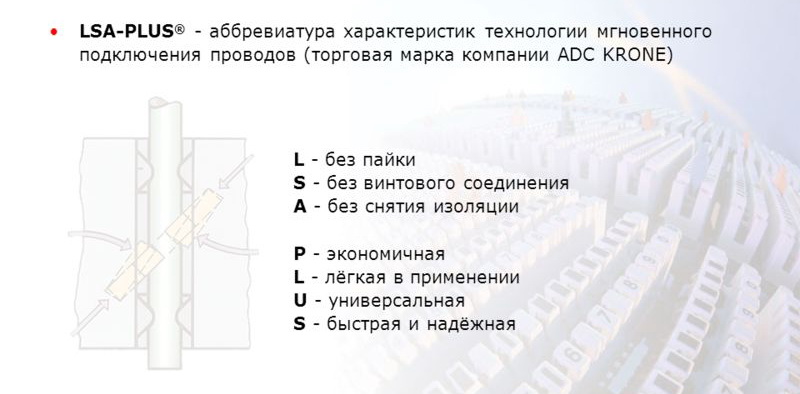

Кроссовое оборудование: LSA-PLUS

3. Инструменты Krone для работы на кроссовом оборудовании

Как мы уже рассказывали в предыдущем разделе, чтобы подключить кабель в зажим без использования пайки, а также, чтобы исключить винтовое соединение, не снимать изоляцию, специалисты используют простой и недорогой инструмент для монтажа LSA-PLUS.

Еще для выполнения кроссировочных работ можно порекомендовать другие инструменты (см. подробнее инструмент для расшивки на кросс). Например, ударный инструмент, применяемый для расшивки кабеля на кросс. Инструмент оснащен прорезиненной ручкой и ударным механизмом с регулировкой, может быть использован вместо отвертки (оснащен специальным крючком для этих целей). В такой инструмент, как правило, встроен небольшой светодиодный фонарик.

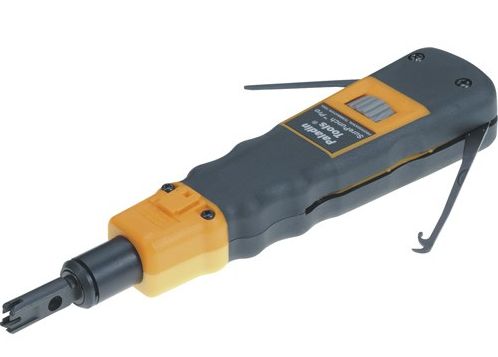

Кроссовое оборудование: инструмент Krone для расшивки

Также не помешает приобрести монтажную помощь LSA-PLUS, которая применяется, как для хомутов монтажных, так и для системы каркасов LSA-PROFIL, и для плинтов.

4. Защита для плинтов

Рассмотрим подробно технологию защиты плинтов от перенапряжений, которую внедрила компания Krone.

Основной принцип такой защиты состоит в том, что все токи отводятся в землю. Существуют различия в принципах организации данной защиты, в зависимости от типов применяемых плинтов. Если используются плинты с неразмыкаемыми контактами, то можно подсоединить устройства защиты лишь параллельно. Включение типа "последовательно" в линию защитных устройств доступно для плинтов с контактами, которые нормально разомкнуты.

В случае использования плинтов с неразмыкаемыми контактами обязательны к применению только устройства 3-х точечной защиты. Здесь бывают такие варианты реализации – использование первичной или грубой защиты от перенапряжений, возможно также применение тонкой (вторичной защиты). Важно знать, что такие устройства подойдут только для плинтов с неразмыкаемыми контактами.

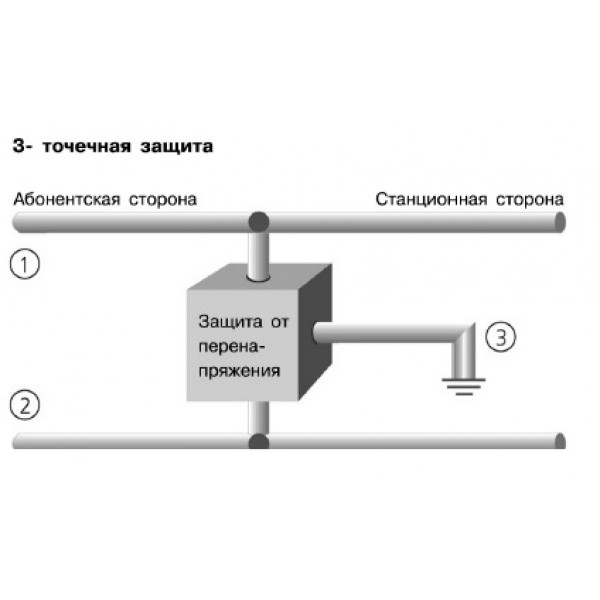

Кроссовое оборудование: защита плиентов Krone

Устройства 5-ти точечной защиты предполагают такой механизм работы:

  • осуществление защиты от перенапряжений вместе с токовой защитой,
  • защита ступенчатого типа, в которой реализован вариант первичной и вторичной защиты в комплексе с токовой защитой.

В плинтах, в которых контакты нормально разомкнуты разрешается устанавливать устройства 5-ти точечной защиты с типом включения в линию "последовательно". Иногда 5-ти точечная защита применяется в плинтах с контактами, которые нормально замкнуты.

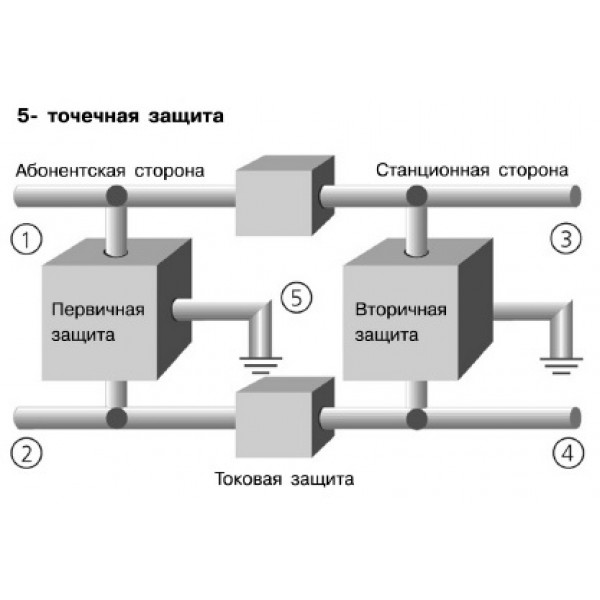

Устройства 5 точечной защиты

Эта технология защиты, разработанная компанией Krone, получила наименование ComProtect. Для организации данной технологии на практике применяются штекеры комплексной защиты. Они обеспечивают защиту периферийного и коммутационного оборудования, как первичную, так и вторичную защиту от перенапряжения, причем совокупно с защитой по токам. Штекер, как правило, применяется для осуществления защиты плинтов.

Как подобрать штекеры для защиты? Надо смотреть по величине рабочего напряжения, как для защищаемой системы, так и для самого штекера. В принципе защита не обязана срабатывать в нормальных условиях функционирования, потому что может повредиться сама система защиты, да и не будет передаваться сигнал по кабельной системе. Также советуем обратить внимание на опцию «токовой защиты», а именно защиты от хвоста импульса. Если элементы защиты перегреваются или перегружены, то надо быть очень осторожным, так как они могут стать причиной возгорания или даже пожара.

5. Комплектующие для монтажа кросса

В прошлых разделах мы детально описали, что такое плинты и для чего они нужны. Но при монтаже у вас возникнет вопрос, а как смонтировать плинты в стойку или в шкаф? Для этого, прежде всего, вам понадобятся:

  • Конструктивы для монтажа в шкаф (стойку) 19"

Секции распределительные нужны для монтирования плинтов LSA-PROFIL в телекоммуникационную стойку или шкаф. Подбирать секции нужно исходя из маркировки уже приобретенных плинтов, например для плинтов 2/8 или 2/10. Также учитывайте «этажность» стоек. Смотрите, какая емкость подключения у данной секции, т.е. на сколько плинтов она максимально рассчитана.

  • На хомуты монтажные осуществляется крепление плинтов типа LSA-PLUS, сами хомуты крепятся к стенке коробки или шкафа настенного (закрытый кросс). Требования к ним таковы, что они должны обеспечивать стойкость к коррозии металла и повышенную стабильность для всей конструкции. При выборе монтажных хомутов надо смотреть, на какую глубину кабельного отсека они рассчитаны и для какого количества плинтов предназначены.

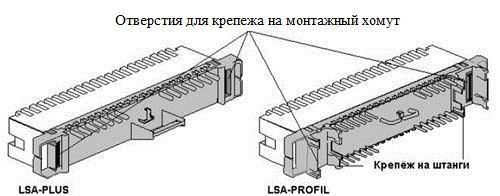

Кроссовое оборудование Krone: комплектующие

  • Шнуры контрольные предназначены для подключения устройств проверки телеметрических параметров кабельной системы.
  • Шнуры соединительные необходимы для объединения разных участков кабельных сетей в общую глобальную сеть, еще они используются для подсоединения оконечных устройств.
  • Комплект штекеров сборочный применяется для оконцевания силами специалистов контрольных или соединительных шнуров с целью создания удобных (нестандартных по длине) шнуров. Так же он может использоваться как ремонтный комплект: при поломке штекера на контрольном шнуре нет необходимости выбрасывать шнур и покупать новый, достаточно приобрести комплект штекеров сборочный и самостоятельно заменить вышедший из строя штекер.

6. Вспомогательные компоненты для монтажа Krone

Кратко разъясним назначение некоторых комплектующих Krone, которые вам могут пригодиться при монтаже кросса. Существуют компоненты, которые осуществляют информационную или маркировочную функцию. То есть, с помощью таких приспособлений специалист по монтажу или ремонту кросса легко может определить назначение конкретного кабеля, порта, плинта и т.д.

  • Маркировочный колпачок необходим при маркировке в плинтах LSA-PLUS или LSA-PROFIL проводов и дополнительной изоляции соединений.
  • Рамки модульные предназначены для маркировки рядов и блоков.
  • Рамки откидные могут быть установлены на плинтах типов LSA-PLUS или LSA-PROFIL и на магазинах защиты от перенапряжения. Рамки идут в комплекте с бумажными шильдиками.

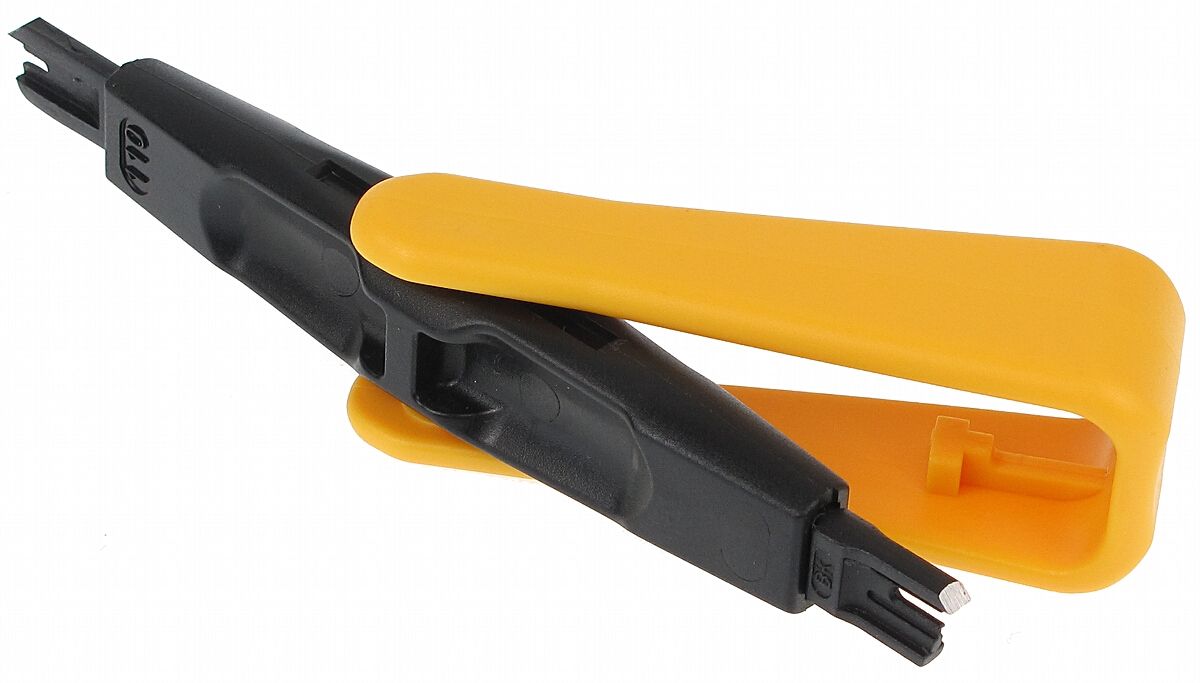

Вспомогательные компоненты для монтажа кросса Krone

При комплектации плинтов вам понадобятся такие вспомогательные компоненты:

  • Адаптер переключающий - используется в качестве переключателя, который обеспечивает беспрерывную связь линий на плинтах (LSA-PLUS/LSA-PROFIL) с неразмыкаемыми и нормально-замкнутыми контактами.
  • Штекеры размыкающие потребуются вам для того, чтобы разъединять цепи в плинтах LSA-PLUS или LSA-PROFIL с нормально-замкнутыми контактами, а также применяется в контрольных адаптерах.
  • Штекер-заглушка, как правило, используется в маркировании цепей, поэтому выпускается в различной цветовой гамме. Кроме этой функции, он еще и предохраняет от несанкционированного доступа к контактам плинтов, если используются неразмыкаемые контакты. А в случае применения плинтов, у которых нормально-замкнутые контакты, эта заглушка предотвращает размыкание цепей.
  • Колпак пылезащитный крепится поверх плинтов для защиты от пыли и грязи. Для того, чтобы выполнить разрыв проводов и подключиться к ним нужен адаптер размыкающий. Применяется в плинтах, у которых контакты нормально замкнуты.
  • Полукольцо дистанционное нужно для того, чтобы равномерно установить плинты на специальных штангах.
  • Насадка для ввода (вывода) кабеля применяется для хомутов монтажных. Осуществляет защиту изоляции кабеля от внешних повреждений.
  • Комплекты вставок с цифрами – это маркировочная продукция, которая информирует специалистов и применяется в маркировке плинтов.
  • Адаптеры монтажные – вспомогательные элементы, используются в установке хомутов монтажных и штанг.
  • Для крепления различных кабелей всегда необходимо приобрести определенное количество специальных скоб.

Мы надеемся, что наша статья помогла вам в непростом деле по выбору оборудования для монтажа кросса. Если же вы все-таки затрудняетесь в классификации и назначении определенных устройств, то всегда можно обратиться за помощью к специалистам компании «СвязьКомплект».

Материал подготовлен
техническими специалистами компании “СвязКомплект”.
