Натяжные гидравлические машины и другие приспособления для прокладки кабеля

Прокладка кабельных линий — важный этап в строительстве электросетей, телекоммуникационных систем и других инфраструктурных объектов. Современные методы позволяют значительно ускорить процесс, повысить качество и снизить риски повреждения кабелей и окружающей инфраструктуры. В этой статье рассматриваются основные техники и инструменты, используемые при прокладке кабелей: натяжные гидравлические машины, кабельные ролики, чулки и устройства заготовки каналов (УЗК).

Гидравлические кабельные лебедки (натяжные гидравлические машины)

Кабельные лебедки применяются для достижения необходимого уровня натяжения кабельных линий в процессе прокладки. Как правило, они работают на основе гидравлической системы, которая обеспечивает равномерное и контролируемое натяжение и предотвращает чрезмерное усилие и повреждения кабеля.

Преимущества:

• точный контроль натяжения
• высокие усилия тяжения
• автоматизация процесса

Применение гидравлических кабельных лебедок особенно актуально при прокладке длинных линий, в работе на сложных участках или в условиях, где важно избегать растяжений и повреждений кабеля.

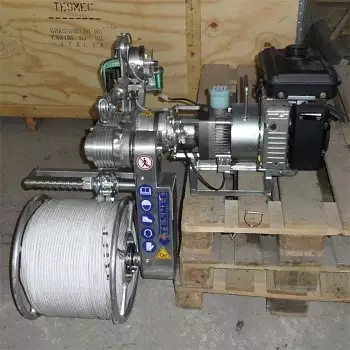

Гидравлическая кабельная лебедка TESMEC ARS100 с тросом (8 мм)

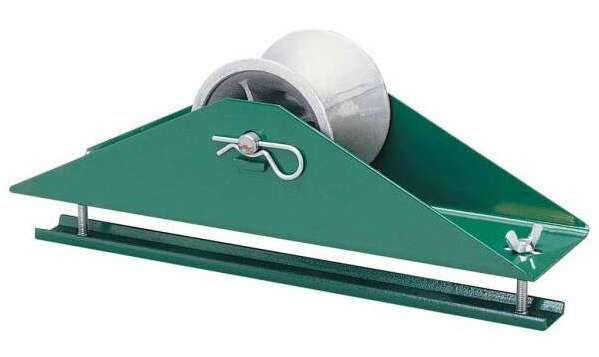

Ролики кабельные

Ролики кабельные служат для поддержания кабеля во время его протяжки и уменьшают трение и риск повреждения наружной оболочки кабеля. Ролики позволяют равномерно распределять нагрузку и обеспечивают плавный ход кабеля через препятствия или изгибы.

Виды роликов кабельных:

• подвесные
• стационарные
• маятниковые

Ролики кабельные применяют для безопасного и бережного перемещение кабеля по маршруту прокладки.


Кабельные чулки

Кабельные чулки — специальные защитные оболочки или рукава, применяемые для защиты кабелей от механических повреждений, влаги и коррозии во время и после прокладки. Они также помогают при работе с кабелями тяжелых сечений или при прокладке в сложных условиях.

Особенности: разные типы кабельных чулков - торцевые, проходные, с компенсатором вращения и т.д..

Назначение: повышение долговечности кабельной линии и защита от механических факторов.


Устройства заготовки каналов

Для ускорения установки кабельных трасс используют устройства для предварительной заготовки каналов (УЗК) — специальные канальные системы, кабельные короба, лотки и каркасы. Они позволяют быстро подготовить трассу, зафиксировать кабельные линии и обеспечить их надежную фиксацию.

Виды УЗК:

• металлические
• нейлон
• стеклопруток
• комбинированные системы

Преимущества УЗК - сокращают время монтажа, обеспечивают стабильное качество и безопасность прокладки кабеля.



Кабельные чулки

Кабельный чулок – это удобный, практичный и безопасный инструмент для захвата кабеля при монтаже последнего в кабельные каналы, траншеи, коллекторы и др.

Приспособление очень легко надеваются на кабель и прекрасно его удерживают. Причем чем больше тяговое усилие прикладывается, тем сильнее чулок сжимает кабель. Снимается кабельный чулок с кабеля так же легко, как и надевается. Это хорошо продемонстрировано на видео:

>

Для правильного подбора кабельного чулка необходимо учитывать следующие факторы:

• необходимое растягивающее усилие для протяжки кабеля,
• диаметр кабеля,
• способ крепления кабельного чулка к УЗК или тросу лебедки,
• способ захвата кабеля,
• условия эксплуатации.

Рассмотрим каждый из указанных пунктов отдельно.

Выбор кабельного чулка по допустимому растягивающему усилию

Растягивающее усилие – это усилие, приложенное к кабелю для его перемещения. Для сохранения работоспособности кабельного чулка, приложенное к нему растягивающее усилие не должно превышать номинального. Номинальное растягивающее усилие (номинальная нагрузка) указывается в технических характеристиках каждого кабельного чулка. На странице сайта можно также отфильтровать кабельные чулки по этому параметру. Поставляются чулки с допустимой нагрузкой от 0,3 кН (30 кг) до 63,5 кН (6,5 тон).

Прикладываемое к кабелю усилие зависит от нескольких параметров: удельного веса кабеля, длины монтажного пролета, наличия или отсутствия поворотов кабельной канализации, угла отклонения от горизонтальной плоскости монтажа, наполненности кабельного канала и др.

Приведем пример расчета усилия, необходимого для монтажа кабеля в пустой полиэтиленовой горизонтальной кабельной канализации без поворотов. Допустим длина пролета кабельной канализации = 150 м. Вес одного метра кабеля = 3 кг.

1. Определяем общий вес кабеля (Вес = кг/м * м) = 3 кг/м * 150 м = 450 кг
2. Стоить отметить что тянуть в горизонтальной плоскости кабель значительно легче, чем его поднимать. В этом случае нужно учесть коэффициент трения кабеля о стенки кабельной канализации. В зависимости от материала труб кабельной канализации, этот показатель будет отличаться:

В результате необходимое кабельное усилие составит:

450 кг * 0,29 = 130,5 кг/сил

То есть, для протяжки кабеля в описанных условиях, необходимо приложить к нему усилие, равное поднятию 130,5 кг.

Стоит учитывать, что кабельная канализация может быть не в идеальном состоянии и реально приложенное усилие может немного отличаться. Также нужно побеспокоится, чтобы не было дополнительного трения кабеля о края люка и торца трубы кабельной канализации.

Растягивающее усилие в данном случае можно снизить применением:

• роликов для спуска кабеля в канализацию,
• роликов ввода кабеля в трубу кабельной канализации,
• специальных смазок,
• кабельных домкратов с роликами (для уменьшения усилия скручивания кабеля с катушки).

Выбор кабельного чулка по диаметру кабеля

Диаметр кабеля, для прокладки которого выбирается кабельный чулок, должен укладываться в коридор допустимых диаметров кабеля. Этот параметр указывается в характеристиках каждого кабельного чулка. На рынке сегодня присутствуют чулки для захвата кабелей диаметром от 4 до 180 мм.

Выбор кабельного чулка по способу крепления к УЗК или тросу лебедки

В зависимости от способа крепления к УЗК или тросу, кабельные чулки могут быть оснащены петлями или резьбовым наконечником.

Чулки с креплением в виде одной петли наиболее универсальны. Они могут быть присоединены с помощью соединителя или компенсатора вращения (вертлюга). Последний, к тому же, обеспечит свободное вращение кабеля вокруг своей оси и не допустит «барашков».

Чулки с двумя петлями в основном используются при монтаже кабеля лебедкой или несколькими лебедками. Особенностью этого типа чулков является сквозное отверстие для кабеля. При этом захватить кабель можно не только за само его окончание, но и на некотором расстоянии от него. Это позволяет проводить монтаж претерминированного кабеля или сделать небольшой запас, на случай если чулок немного сползет в процессе протяжки.

Промежуточным вариантом между чулками с одной и двумя петлями являются чулки со смещенной петлей. В них петля смещена на одну сторону, в результате сохраняется сквозное отверстие для кабеля (как у чулков с двумя петлями).

Для монтажа кабеля в помещениях при помощи УЗК удобнее пользоваться чулками с резьбовым соединением (обычно это резьба М5). Большинство УЗК (стеклопрутки, устройства закладки кабеля и др) имеют установленные на пруток аналогичные соединители. В этом случае, с торца прутка свинчивается проходной гибкий наконечник, а вместо него крепится чулок, как показано в видео в начале статьи.

Существуют также чулки со сменным креплением из петли и резьбового соединения.

Подбор чулка по способу захвата кабеля

Существует два типа кабельных чулков по способу захвата кабеля:

Торцевые – захватывают кабель только с торца. Все выше приведенные фотографии чулков относятся к этому виду. Существуют также торцевые чулки с захватом трех и четырех кабелей одновременно.

Разъемные или проходные – позволяют захватить кабель в любой его точке. Они имеют прорезь в боковой части и свободно надеваются на кабель даже в его средине. После этого прорезь зашнуровывается стальным тросиком, либо металлической спицей (в зависимости от производителя.

Как видно из рисунка, они, как и торцевые чулки, могут быть с одной или двумя петлями захвата.

Разъёмные чулки очень удобны в случае, когда нет возможности затянуть весь кабель одним куском (например, при недостаточной мощности лебедки). В этом случае кабель протягивается определенное расстояние, чулок снимается, переставляется в другое место кабеля и процесс повторяется.

Подбор кабельного чулка по условиям эксплуатации

Зачастую для монтажа кабеля используются стальные кабельные чулки, описанные выше. Однако в условиях повышенной химической активности, где стальной трос будет подвержен коррозии, целесообразнее использовать полимерные кабельные чулки.

Они изготовлены из прочных кевларовых нитей с полиэтиленовым покрытием. Как и стальные, они бывают с одной, двумя и смещенной петлей. К сожалению, чулки такого типа имеют значительно меньшее допустимое растягивающее усилие по сравнению со стальными, но в ряде случаев и такого усилия будет достаточно.

Отдельным подвидом кабельных чулков являются также поддерживающие чулки. Они применяются как элемент крепления кабеля. Особенностью чулков этого типа является почти вдвое меньший коридор диаметров кабелей, за счет чего они крепче удерживают вертикально висящий кабель.

Выводы

В современны технологиях прокладки кабельных линий применяют разнообразные инструменты и приспособления, такие как: гидравлические кабельные лебедки (натяжные гидравлические машини), ролики кабельные, кабельные чулки и устройства заготовки каналов. Вся эта техника необходима для эффективной, безопасной и качественной работы с кабелем. Правильное применение приспособлений для прокладки кабеля снижает риск повреждения кабеля, сокращает время монтажа и обеспечивает долговечность кабельных систем в течение всего срока эксплуатации.
