По статистике около 85% случаев неработоспособности оптических систем связано с загрязненностью торцов коннекторов. Качество полировки и отсутствие царапин на торцах также отражаются на характеристиках кабельных систем. Для инспектирования торцов коннекторов используются оптические микроскопы и видеомикроскопы.

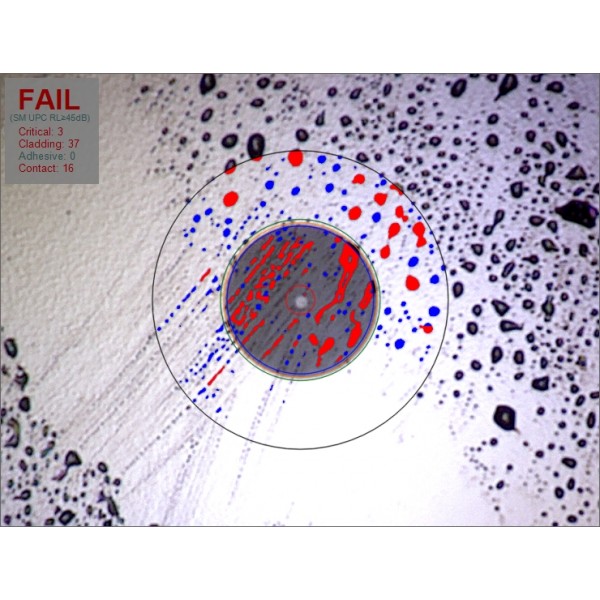

Загрязненный торец одномодового волокна (слева) и очищенный торец одномодового волокна (справа).

Инспектирование оптических коннекторовИнспектирование оптических коннекторов - очищенный торец одномодового волокна (справа)

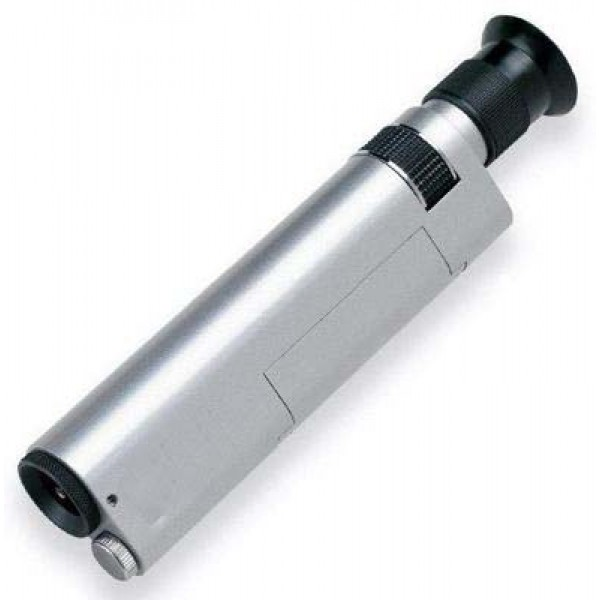

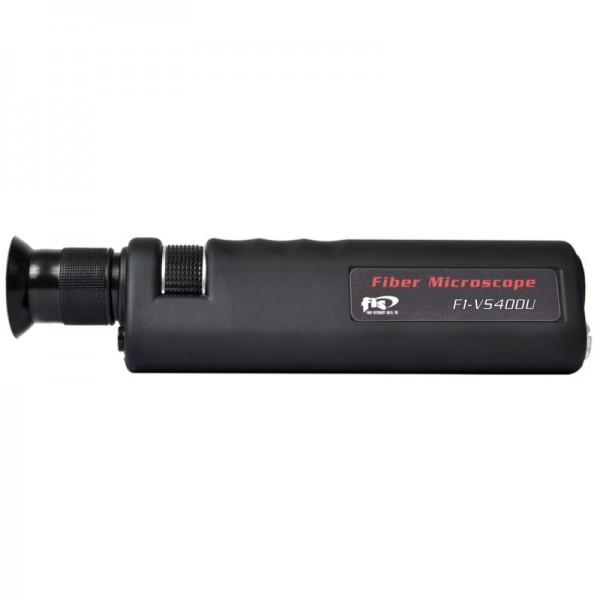

Оптические микроскопы для проверки одномодовых коннекторов должны иметь кратность не менее 400х, для многомодовых – не менее 200х. Их степень увеличения и встроенная подсветка позволяют проверить, нет ли грязи и царапин на полированной поверхности световодов. Карманные бюджетные микроскопы с кратностью 100х позволят проверить чистоту коннектора, но не качество полировки – царапины при таком увеличении останутся незамеченными.

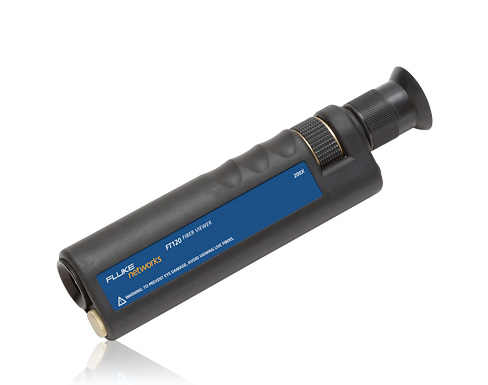

Карманные бюджетные микроскопы Карманные бюджетные микроскопы - фото

Карманные бюджетные микроскопы - фото 3

Оптические микроскопы комплектуются сменными адаптерами для разных типов коннекторов (ST/SC, LC, MT-RJ, MTP) либо их можно заказывать дополнительно. Производители оптических микроскопов в описании могут заявлять о том, что в них встроены оптические фильтры, отсекающие излучение в инфракрасном диапазоне, используемое активным оборудованием. Однако проверять на практике, действительно ли такие фильтры есть, рискованно. Поэтому оптическими микроскопами следует проверять коннекторы только при полном отключении сегмента от активного оборудования.

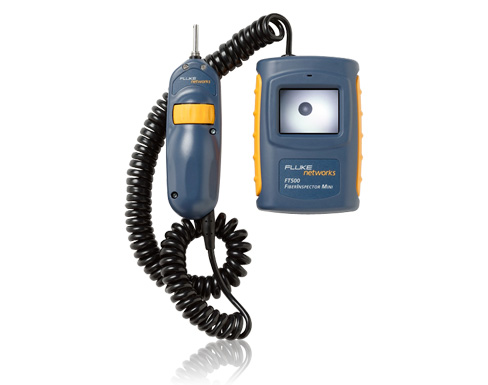

Единственный вид микроскопов, которыми безопасно инспектировать коннекторы в работающих системах – видеомикроскопы. В них отсутствует прямой контакт излучения с органами зрения. Изображение торца выводится на экран при помощи видеокамеры, встроенной в наконечник видеомикроскопа. В отличие от оптических микроскопов, основной характеристикой видеомикроскопов не является кратность увеличения (400х и 200х) поскольку этот параметр не в полной мере отражает способность микроскопа качественно анализировать состояние торца коннектора, т.к. даже большая кратность в сочетании с маленьким дисплеем не позволяет целиком увидеть весь коннектор и провести его анализ.

Стандартом IEC 61300-3-35 был определен новый критерий микроскопов – поле обзора. Соответствие микроскопа требованиям по полю обзора гарантирует его способность провести анализ всех рекомендуемых IEC 61300-3-35 зон торца оптического коннектора.

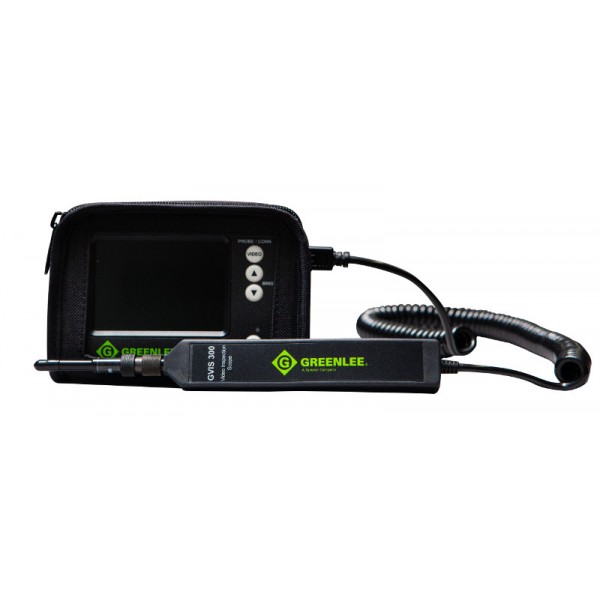

Соответствие микроскопа требованиям по полю обзора гарантирует его способность провести анализ всех рекомендуемых IEC 61300-3-35 зон торца оптического коннектораПро видеомикроскопы

Еще одно преимущество видеомикроскопов – ими можно проверять состояние коннекторов, установленных в оптические панели и проходные адаптеры с тыльной стороны. Для разных адаптеров используются сменные наконечники. Обычными оптическими микроскопами можно инспектировать только коннекторы, извлеченные из проходных адаптеров.

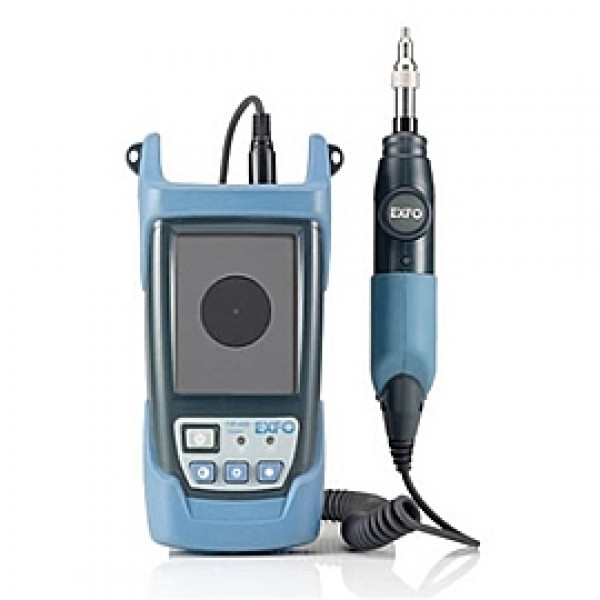

Простые портативные модели видеомикроскопов выводят изображение торцов на ЖК-дисплей, но не позволяют сохранять картинку в памяти. Такие устройства используются в полевых условиях, чтобы на месте проверить состояние торца, при необходимости очистить его и сразу приступить к тестированию или подключить активное оборудование. Устройства со встроенной памятью (видеомикроскопы с продвинутым функционалом либо сертификационные оптические тестеры и оптические рефлектометры, к которым видеомикроскоп может подключаться как опция) позволяют сохранить изображение, чтобы затем загрузить его на ПК и даже включить его в общий отчет вместе с результатами измерения потерь и/или рефлектограммами ВОЛС.

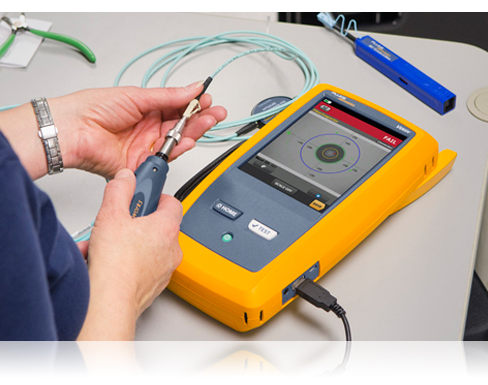

Инспектирование оптических коннекторов - фото

Инспектирование оптических коннекторов - видеомикроскопы

Инспектирование оптических коннекторов - Снимок торца многомодового волокна

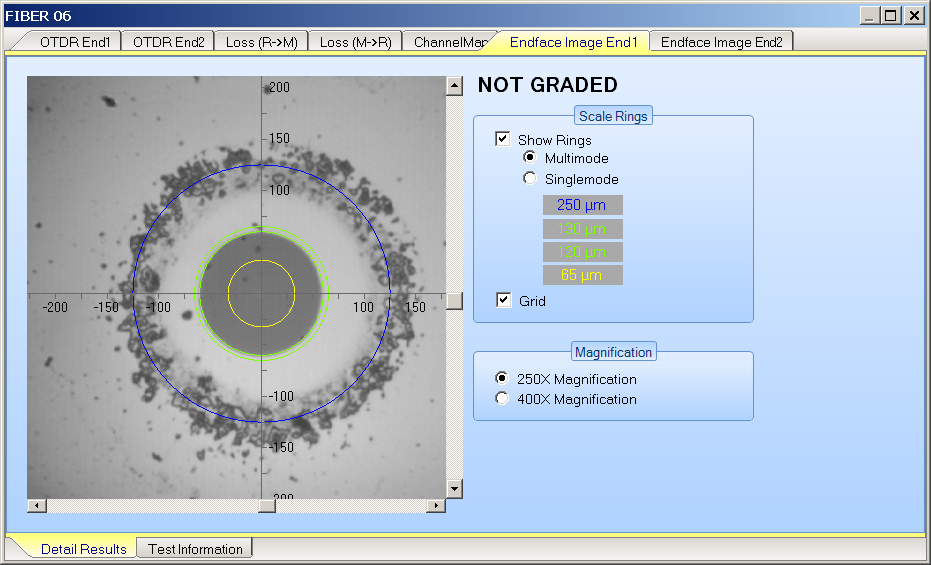

Снимок торца многомодового волокна, включенный в отчет о проведении рефлектометрических измерений

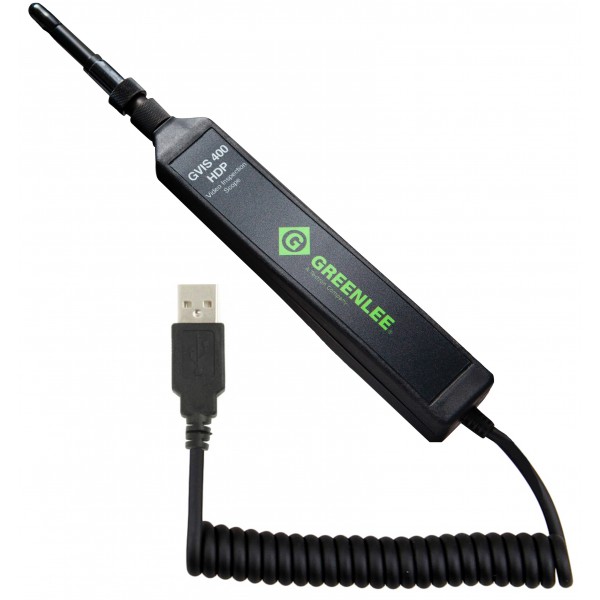

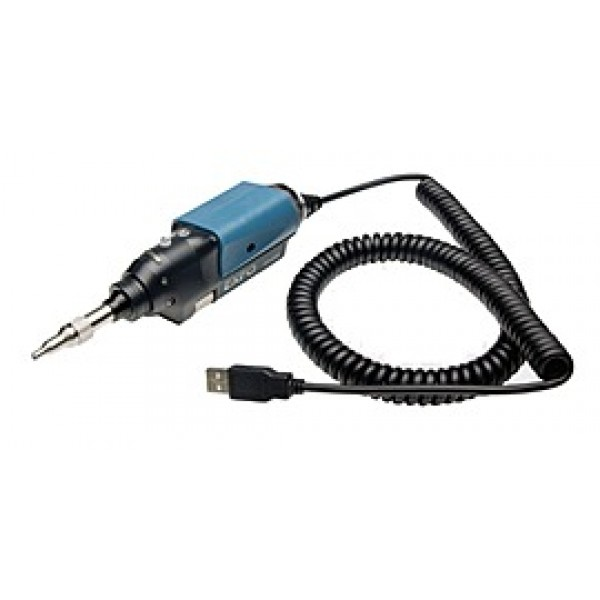

Существуют также отдельные насадки-видеомикроскопы для подключения к порту USB на ПК или ноутбуке, чей экран используется для выведения результатов. Они удобны для работы за лабораторным столом и используются, например, производителями оптических шнуров в отделах контроля качества. Существуют также адаптеры, способные передавать результаты на экран смартфона посредством WiFi соединения.

Кроме двух уже упоминавшихся преимуществ видеомикроскопов есть третье: при их использовании гораздо меньше устают глаза работников, особенно если инспектирование волокон проводится массово.

насадки-видеомикроскопынасадки-видеомикроскопы USB

Микроскопы, как и средства очистки для волоконной оптики – необходимые инструменты для работы с волоконно-оптическими кабельными системами, причем как на этапе монтажа и тестирования, так и при эксплуатации. Единственная разница в выборе микроскопов состоит в том, что организации, выполняющие сертификацию и проводящие рефлектометрические исследования, обычно предпочитают видеомикроскопы, подключаемые к тестерам как опция – такой комплект позволяет сохранять изображения торцов и включать их в общий отчет. Подразделения, занятые эксплуатацией, обычно используют портативные видеомикроскопы, не сохраняющие изображения, но зато компактные, легкие и простые в использовании.
