НИМ-Эксперт-М - набор инструментов для монтажа оптического кабеля в сумке

Набор инструментов для монтажа оптического кабеля НИМ-Эксперт-М (в сумке) прекрасно подходит для разделки оптического кабеля и подготовки его к сварке. Оптимально подобранный инструмент самого высокого качества и надежности поможет зачистить внешнюю изоляцию кабеля, смыть гидрофоб, обрезать силовые элементы (проволоки, стальной трос, стекло пруток), перерезать кевларовые нити, удалить защитные модули, зачистить волокно от лака. Также в набор для отики входит такой ручной инструмент как отвертки, плоскогубцы, бокорезы, ножовка по металлу, газовая горелка для термоусадки и др. Этот набор, на протяжении многих лет, является одним из самых востребованных специалистами в области монтажа ВОЛС. Инструмент поставляется в очень качественной сумке с влагостойким основанием, отсеком для документов формата А4 и множеством карманов.
Габариты набора: 46 x 33 x 27 см. Вес: 8.1 кг.

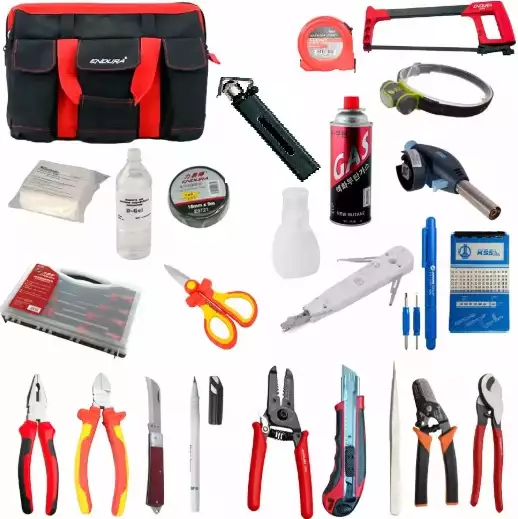

Комплект поставки набора инструментов НИМ-Эксперт-М:

1. Стриппер Kabifix FK-28 для снятия изоляции с кабеля 6 - 28 мм (FK-28 (200530))
2. Стриппер с крюком для снятия внешней изоляции кабеля 4.5 - 25 мм (PT-1822)
3. Стриппер для снятия изоляции с провода, резак, нержавеющая сталь, 0.8 - 2.6 мм (GT-1916-SS)
4. Стриппер для оптоволокна 5 в 1: 125/250 мкм, 900 мкм, 2 - 2.4 мм, 2.8 - 3 мм, 2 - 3 мм (PT-1171)
5. Пассатижи эргономичные, 176 мм (EN-E5352)
6. Кусачки до 1000 В, 175 мм (EN-E5383)
7. Тросорез кованый для стального тросса и проволоки до 6 мм (GT-722)
8. Нож раскладной для разделки кабеля, сталь 440С (GT-0652-26)
9. Ножницы монтажные для резки кевларовых нитей и медного провода (1-10-0057)
10. Ножовка по металлу с полотном 300 мм (ST-1-15-122)
11. Отвертки, набор 6 шт (4х100; 5.5х100; 6.5x150; 8х175; PH1x75; PH2x100) (ST-STHT0-60209)
12. Отвертка прецизионная 4 в 1 с клипсой: PH0, PH00, SL 1.6 и 3.2 мм (JIC-S-41)
13. Щуп - крючок Probe Pic для работы на кроссе, изолированный (JIC-22035)
14. Газовая горелка Torch 915 (ROS-TORCH-915)
15. Баллон с газом для горелок, 220 г (ROS-2503)
16. Салфетки безворсовые Kim-Wipes для протирки волокна, лабораторные (280 штук) (FIS-34-55)
17. Дозатор для спирта с помпой MENDA, полипропиленовый, 250 мл (FIS-F1007PL)
18. D-Gel - жидкость для удаления гидрофобного заполнителя (1 литр) (ROS-00026)
19. Лупы увеличительные: 2x, 3x, 5x, 7x, 10x (5 шт) (FIS-47995)
20. Пинцет прямой с заостренными кончиками (EN-E9713)
21. Маркеры для кабеля 1 - 45, блокнот с наклейками, 10 листов (WMB-3)
22. Маркер перманентный Brady BFS-10, перо 0.75 мм (BR-BFS-10)
23. Изолента 3M Temflex™ 1300, черная, 19 х 0.13 мм, длина 20 м (7100080340)
24. Рулетка 3 м, крюк "True Zero" (ST-0-30-487)
25. Фонарь налобный ударостойкий с защитой от воды IPX4, Streamlight (SL-61000)
26. Сумка-органайзер Klauke, 2 отсека, 19 карманов, 12 держателей, паллета, 45 x 34 x 20 см (KL905L)

   Оригинальные наборы СвязьКомплект собираются исключительно из профессиональных инструментов и приборов следующих производителей (торговых марок): Greenlee, TEMPO, Klauke, Jonard Tools, Jensen, FIS, Pressmaster, Stanley, Streamlight, 3М, Grandway, Endura, Kabifix, Softing IT Networks, VIAVI, TEMPO, Paladin Tools, Chemtronics. Использование комплектующих других производителей не допускается.

   В случае отсутствия основных комплектующих набора, могут быть использованы равноценные замены, аналогичные по техническим характеристикам и только от производителей (торговых марок) входящих в вышеуказанный перечень.

Назначение набора НИМ-Эксперт-М

• Снятие внешней изоляции с круглого кабеля (разделка кабеля)
• Снятие изоляции с провода (зачистка)
• Зачистка оптического волокна от буферного покрытия 250 мкм, 900 мкм, 2 - 3 мм
• Монтажные работы. Удержание деталей различной формы, изгибание проволоки
• Монтаж электрических систем до 1000 В. Разрезание проводов, кабелей, проволоки
• Резка стальных тросов и проволоки, удаление жестких силовых элементов кабеля
• Резка изоляции кабеля и других материалов
• Резка защитных кевларовых нитей, медной проволоки, кабельных стяжек, пластика
• Разрезание (распиловка) металла и других материалов
• Монтажные работы. Завинчивание и отвинчивание крепёжных изделий с резьбой
• Работа на кроссе и в сплайс кассетах
• Термоусадка трубок и герметизирующих элементов
• Проверка целостности оптоволокна и патч-кордов, поиск макро изгибов
• Очистка волокна, протирка линз, объективов, стекол и деликатных поверхностей
• Порционная подача изопропилового спирта для протирки оптоволокна
• Очистка кабеля от гидрофобного заполнителя
• Визуальное увеличение мелких деталей и надписей
• Захват и удержание мелких компонентов
• Маркировка элементов кабельной инфраструктуры
• Герметизация соединений, создание изолирующего слоя
• Измерение длины, расстояний и габаритов различных предметов
• Подсветка темных объектов
• Организованное безопасное хранение инструментов

Технические характеристики комплектующих набора НИМ-Эксперт-М

№	Наименование	Артикул
1	Стриппер для полимерной оболочки кабеля диаметром от 6 до 28 мм. Поперечный, продольный и спиральный рез оболочки. Для кабеля с внешним диаметром от 6 до 28 мм. Закаленное лезвия. Прочный корпус. Может использоваться для резки ПВХ-труб	FK-28 (200530)

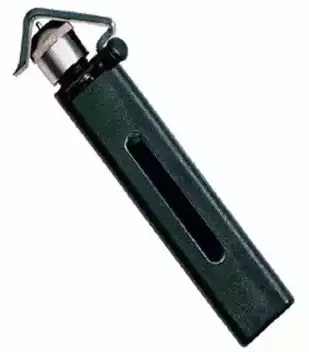

2	Стриппер для снятия внешней изоляции с кабелей 4.5 - 25 мм. Удаление оболочки с кабеля диаметром 4,5 - 25 мм. Поперечный, продольный рез и рез по спирали. Регулировка скобы под разный диаметр кабеля. Регулировка глубины реза. Материал лезвия: нержавеющая сталь. Заменяемые лезвия. Длина инструмента: 145 мм. Вес инструмента: 200 г.	PT-1822
3	Стриппер для зачистки провода 0.8 - 2.6 мм и резки кабеля Снятие изоляции провода 0.8 - 2.6 мм (0.3 - 5.3 мм2). Одножильный провод, диаметр: 0.8 - 2.6 мм (0.5 - 5.3 мм²/20-10 AWG). Одножильный провод, диаметр: 0.6 - 2.0 мм (0.3 - 3.3 мм²/22-12 AWG). Материал: высококачественная нержавеющая сталь. Резак для провода (кабелерез). Насечки для захвата на передней части инструмента (пассатижи). Возвратная пружина. Рукоятки с мягким покрытием. Фиксатор закрытого положения. Длина 157 мм. Вес 57 г.	GT-1916-SS
4	Стриппер для оптического кабеля (5 в 1) Пять отверстий для зачистки защитных покрытий оптического волокна. Удаление внешней оболочки ВОК диаметром 2,0-2,4 мм, 2,8-3,0 мм и 2,0-3,0 мм. Удаление буферного и акрилового покрытия волокна 900/125 мкм и 250/125 мкм. Прорезиненные двухкомпонентные рукоятки. Заводская калибровка, не требует подстройки. Замок для фиксации рукояток в закрытом состоянии. Пружина открывающая челюсти инструмента. Длина: 173 мм Вес: 140 г.	PT-1171
5	Пассатижи Длина инструмента: 176 мм Исполнение: German Style Легированная хром-ванадиевая сталь (Cr-V) Эргономичная форма Двухкомпонентные нескользящие рукоятки Насечка на плоской части губок Выемка с зубцами для захвата цилиндрических деталей Резак для проволоки Вес: 300 г	EN-E5352
6	Бокорезы изолированные до 1000 В Длина: 175 мм VDE исполнение (до 1000 В) Легированная Cr-V сталь Двухкомпонентные рукоятки	EN-E5383
7	Кабелерез для стального провода и тросов Greenlee 722 Резка стальных проводов и тросов, авиационных тросов. Выполнен из кованой стали с последующей закалкой. Возможности реза мягкого стального троса и провода до 6 мм. Возможности реза авиационного троса до 5 мм. Возможности реза провода из твёрдой стали до 5 мм. Длина 200 мм. Вес 450 г.	GT-722
8	Нож монтажный для разделки кабеля Greenlee Нержавеющая сталь 440С. Специальная форма лезвия для работы с изоляцией кабеля. Ручка, отделанная деревом. Длина лезвия 57 мм. Длина ручки 82 мм.	GT-0652-26
9	Ножницы монтажные Greenlee с серрейторным лезвием. Резка защитных кевларовых нитей. Резка медного и алюминиевого провода, пластмасс. Длина режущей кромки каждого лезвия 47 мм. Одно лезвие с серрейторной (зубчатой) заточкой. Длина участка с серрейторной заточкой: 23 мм. Две V-образные прорези для снятия изоляции с провода 0.4 – 0.9 мм. Зажимной винт под плоскую отвёртку. Длина: 134 мм	1-10-0057
10	Ножовка по металлу Пластмассовая рукоятка. Сплошная стальная рама прямоугольного сечения. Система натяжения полотна с гайкой-барашком. Усилие натяжения полотна до 102 кг. 4 возможных положения полотна. Вертикальне и горизонтальное пиление. Стандартное полотно из молибденовой быстрорежущей стали в комплекте. Длина полотна 300 мм.	ST-1-15-122
11	Набор отверток 6 шт Крестообразный шлиц Phillips: PH1 x 75 мм, PH2 x 100 мм Прямой шлиц Slotted: 5.5 x 100 мм, 4 x 100 мм, 6.5 x 100 мм, 8 x 175 мм Стержень из хромованадиевой стали Отверстие в рукоятке для хранения Закаленный наконечник для увеличенного срока службы Двухкомпонентная рукоятка с рельефной поверхностью Вес: 0.64 кг	ST-STHT0-60209
12	Мини отвертка 4 в 1 (PH0, PH00, SL 1.6 и 3.2 мм) Форм фактор: внешний вид напоминает шариковую ручку. Колпачки закрывающие биты с обоих сторон. Тип шлица: Phillips (крест), Slotted (прямой). Размеры крестовых бит Phillips: PH0, PH00. Размеры бит с прямым шлицем Slotted: 1/8" (3.18 мм), 1/16" (1.58 мм). Клипса держатель. Цвет: синий. Длина: 133 мм. Вес: 14 г.	JIC-S-41
13	Щуп для работы на кроссе, изолированный Jonard Probe Pic. Щуп пластиковый диэлектрический. Длина инструмента 17,7 см. Крючок из проволоки в изоляции Г – образной формы, диаметром 1,6 мм. Вторая сторона сужена до 4,7 мм в ширину и 1,6 мм. в толщину. Выемки для захвата провода. Рифленая поверхность. Цвет: желтый.	JIC-22035
14	Газовая горелка Torch 915 Принцип зажигания : пьезоэлемент Температура пламени : 1300 градусов Максимальная температура : 1500 градусов Расход газа 80 г/час Габаритные размеры: 170 х 66 х 55 мм Вес: 153г Регулировка размера пламени Работает на одноразовых баллонах	ROS-TORCH-915
15	Баллон с газом 220г. одноразовый (для горелок)	ROS-2503
16	Безворсовые салфетки Kim-Wipes (280 шт) Количество салфеток в 1 пачке: 280 штук. Цвет: белый. Размер салфетки в развернутом виде: 112 х 214 мм (4.4" x 8.4") Удобная коробка для последовательного извлечения салфеток Поглощает на 18% больше воды, чем аналогичные подобные продукты Абсорбирует воду на 24% быстрее Низкая ворсистость, нежная текстура для бережной протирки	FIS-34-55
17	Дозатор для спирта с помпой MENDA 250 мл Порционная подача спирта при смачивании безворсовых салфеток. Блокирующий помпу поворотный замок для транспортировки. Материал: полиэтилен высокой плотности (Polypropylene). Подходит для многих растворителей. Частично прозрачная бутылка для контроля остатка жидкости. Легкое наполнение бутылки. Защитная крышка. Цвет: белый. Объем: 250 мл.	FIS-F1007PL
18	D-Gel - жидкость для удаления гидрофобного заполнителя (1 литр) Жидкость для удаления гидрофобного заполнителя (1 л) Низкая летучесть. Безопасен для ПВХ-пластиков и оптического волокна. Хорошие моющие свойства по отношению к маслам, жирам, саже . Удаляет силиконовые гидрофобизирующие наполнители при зачистке кабеля. Не проводит электрический ток. Температура вспышки более 60°С. Не вызывает коррозии металлических поверхностей. Не содержит хлорированных углеводородов, разрушающих озоновый слой. Обладает водо-вытесняющими свойствами.	ROS-00026
19	Лупы увеличительные - 5 шт. Кратность: 2x, 3x, 5x, 7x, 10x. Материал корпуса: легкий пластик. Количество: 5 шт	FIS-47995
20	Пинцет для точных работ  Форма тела: прямой Форма кончика: заостренный Материал: нержавеющая сталь Ширина: 8 мм Длина: 135 мм	EN-E9713
21	Маркеры для кабеля наклеивающиеся WMB-3 В блокноте 10 листов с числами от 1 до 45. Назначение: Маркировка кабеля или элементов СКС. Защитная пленка предохраняет маркеры от загрязнения. Рабочая температура: от -40 до 75°C. Размеры упаковки: 14.7 x 8.3 x 1 см. Вес 0.039 кг.	WMB-3
22	Brady BFS-10 - ручка-маркер капиллярная Маркировка кабелей и проводов. Паста маркера устойчива к маслам, выцветанию и истиранию. Цвет маркера черный.	BR-BFS-10
23	Изоляционная лента 3M Temflex™ 1300, чёрная Толщина 0.13 мм. Ширина 19 мм. Длина 20 м. Материал: чёрный диэлектрический поливинилхлорид. Клеевой слой на основе каучука, чувствительный к давлению. Совместима с изоляцией из твердых диэлектриков. Стойкость к истиранию, воздействию влаги, щелочей и кислот. Пригодна для использования внутри помещений и на открытом воздухе. Лента соответствует стандарту IEC 60454-3-1 - 1/F-PVCP/602.	7100080340
24	Рулетка Длина 3 м. Эргономичный пластиковый корпус. Зажим для крепления рулетки к поясу. Подвижный крючок True Zero. Точные внутренние и внешние измерения. Класс точности II.	ST-0-30-487
25	Налобный светодиодный фонарь StreamLight Trident Поворотный механизм для изменения угла наклона лампы (до 90°). Источники света: светодиод C4 LED и 3 белых светодиода 5 мм. Три режимами работы. Световой поток – до 80 люменов. Расстояние свечения до 126 м. Продолжительность работы – до 53 часов. Ударопрочный, водонепроницаемый IPX4. Индикатор низкого заряда батареи. Три батареи типа «ААА» (входят в комплект поставки).	SL-61000
26	KL-905L - прочная сумка для инструмента. Материал: особо прочный нейлон, Влагостойкое основание. 2 основных отсека на молнии. 11 карманов под губцевый инструмент. 12 посадочных мест для отверток, пинцетов. 3 кармана на молнии для мелких комплектующих. 5 дополнительных карманов для инструмента или аксессуаров. Предусмотрено место для размещения документации, ноутбука, ручек. Держатель для ключей, съемная паллета. Внутренние размеры: 440 x 320 x 180 мм, внешние: 450 x 340 x 200 мм.	KL905L



Вы можете купить НИМ-Эксперт-М - набор инструментов для монтажа оптического кабеля в сумке в компании «СвязьКомплект» по выгодной цене. СВЯЗЬКОМПЛЕКТ НИМ-Эксперт-М: описание, фото, характеристики, инструкции, отзывы.
