Муфты оптические городские МОГ-С и МОГ-У специально разработаны для размещения в колодцах кабельной канализации на стандартные консоли. Муфты МОГ-Т предназначены для размещения на опорах, чердаках, в подвалах, МОГ-Т благодаря небольшим размерам, могут также устанавливаться в малых колодцах кабельной канализации или подземных контейнерах типа УСП (КОТ-2).

Особенности муфт МОГ

  • Муфты различаются по конструкции, емкости и способам герметизации корпусов
  • Муфты различаются по количеству вводов, которое указывается в маркировке каждой муфты
  • Конструктивно муфты МОГ-С, МОГ-У, МОГ-Т имеют цилиндрические корпуса, муфта МОГ-СПЛИТ – коробчатый разъемный корпус
  • Муфты МОГ-С и МОГ-У с овальным патрубком на оголовнике, а также муфта МОГ-СПЛИТ позволяют вводить кабели без разрезания без разрезания модулей и волокон, то есть транзитной петлей
  • Герметизация корпуса муфт МОГ-С и МОГ-У осуществляется с помощью трубок ТУТ
  • Герметизация корпуса и кабельных вводов муфты МОГ-СПЛИТ, а также корпуса муфты МОГ-Т осуществляется механическим способом, без применения термоусаживаемых материалов
  • Муфты МОГ-С и МОГ-У имеют стальной лоток оснащенный кронштейнами для фиксации четырех ОК с каждой стороны
  • Муфты МОГ-Т имеют пластмассовый лоток и один кронштейн для фиксации четырех ОК
  • В колодцах, сильно загруженных оптическими и медножильными кабелями, все муфты типа МОГ могут устанавливаться на консоли типа КСО, размещаемые под самым потолком.

Типы оголовников муфт МОГ

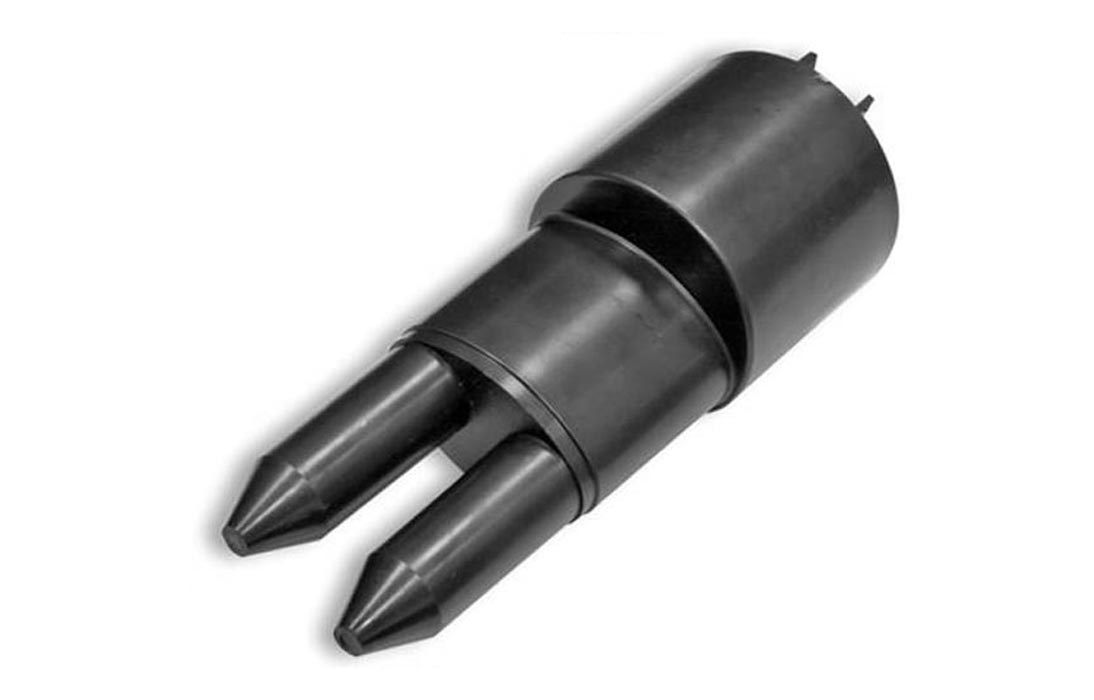

Тип 2 - Оголовник на два кабеля или для транзитной петли

Внутренние диаметры обоих круглых патрубков – 21 мм. В овальный патрубок вводится транзитная петля или два оптических кабеля диаметром до 25 мм.

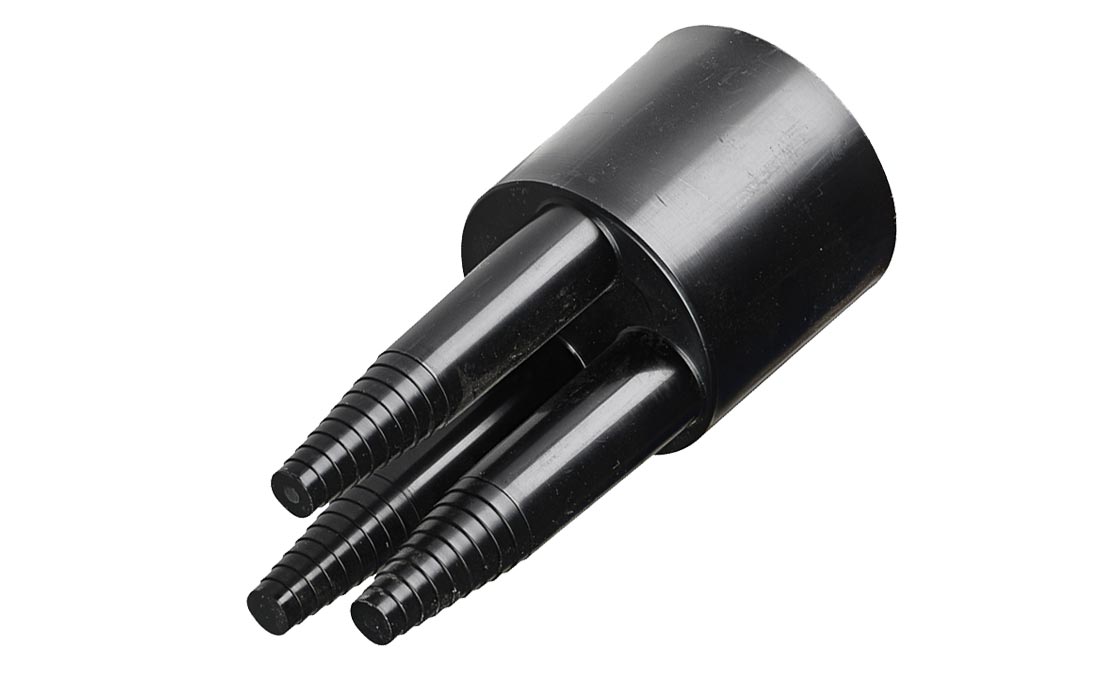

Тип 3 - Оголовник на три кабеля

Внутренние диаметры: один патрубок – 21 мм, два патрубка – 19 мм. Конические части патрубков имеют насечки для облегчения обрезки при вводе оптического кабеля.

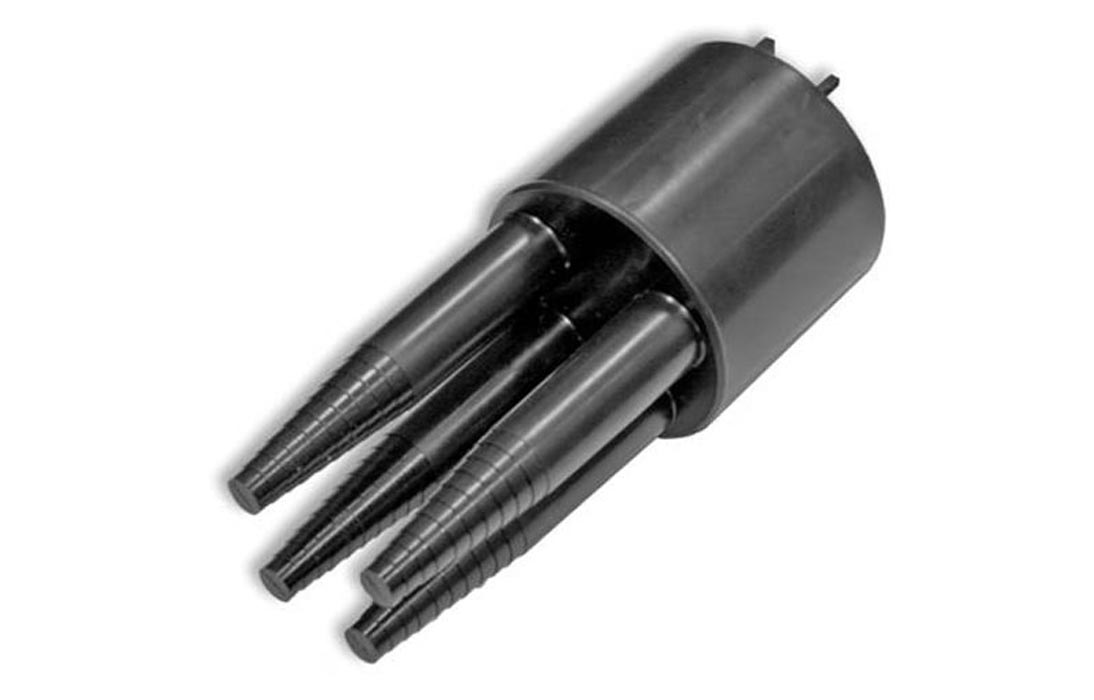

Тип 4 - Оголовник на четыре кабеля

Внутренние диаметры: все четыре патрубка – 16 мм. Конические части патрубков имеют насечки для облегчения обрезки при вводе оптического кабеля.

Видео: монтаж муфты МОГ-У



Видео: монтаж муфты МОГ-Т-3

Видео: монтаж муфты МОГ в реальных условиях

Технические характеристики муфт МОГ

  МОГ-С МОГ-У МОГ-Т-3 МОГ-СПЛИТ
Тип муфты проходная проходная тупиковая проходная
Максимальное количество и тип кассет

К24-4525 - 4 шт.

К48-4525 - 3 шт.

К24-4525 - 4 шт.

К48-4525 - 3 шт.

КБ48-4525 - 2 шт. КТ-3645 - 7 шт.
Емкость муфты, ОВ

К24-4525 - 96

К48-4525 - 144

К24-4525 - 96

К48-4525 - 144

96 252
Герметизация корпуса трубки ТУТ трубки ТУТ механическая механическая
Герметизация вводов трубки ТУТ трубки ТУТ трубки ТУТ механическая
Температура эксплуатации, ºС от −40 до +70 от −40 до +70 от −60 до +70 от −40 до +70
Относительная влажность, % до 100 до 100 до 100 до 100
Ударопрочность, Нм (Дж) 10 10 10 10
Длина муфты, мм 1088–1148 860–920 500

535х210х105

(ДхШхВ)

Диаметр муфты, мм 90 90 146
Вес муфты, кг 2,3 2,2 2,0 4,2

ССД МОГ-С-22-1К4845 - муфта оптическая городская проходная стандартная (транзит, 2 + 2 ввода)

Артикул: 130101-00042

Служит для сращивания городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты, проложенных в типовых колодцах кабельной канализации и в городских коллекторах и колодцах на стандартных консолях

Цена: 2 919.43 руб.

ССД МОГ-С-23-1К4845 - муфта оптическая городская проходная стандартная (транзит, 2 + 3 ввода)

Артикул: 130101-00041

Служит для сращивания городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты, проложенных в типовых колодцах кабельной канализации и в городских коллекторах и колодцах на стандартных консолях

Цена: 2 831.21 руб.

ССД МОГ-С-24-1К4845 - муфта оптическая городская проходная стандартная (транзит, 2 + 4 ввода)

Артикул: 130101-00040

Служит для сращивания городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты, проложенных в типовых колодцах кабельной канализации и в городских коллекторах и колодцах на стандартных консолях

Цена: 2 831.21 руб.

ССД МОГ-С-33-1К4845 - муфта оптическая городская проходная стандартная (3 + 3 ввода)

Артикул: 130101-00026

Служит для сращивания городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты, проложенных в типовых колодцах кабельной канализации и в городских коллекторах и колодцах на стандартных консолях

Цена: 2 831.21 руб.

ССД МОГ-С-34-1К4845 - муфта оптическая городская проходная стандартная (3 + 4 ввода)

Артикул: 130101-00025

Служит для сращивания городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты, проложенных в типовых колодцах кабельной канализации и в городских коллекторах и колодцах на стандартных консолях

Цена: 2 831.21 руб.

ССД МОГ-С-44-1К4845 - муфта оптическая городская проходная стандартная (4 + 4 ввода)

Артикул: 130101-00024

Служит для сращивания городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты, проложенных в типовых колодцах кабельной канализации и в городских коллекторах и колодцах на стандартных консолях

Цена: 2 831.21 руб.

ССД МОГ-У-22-1К4845 - муфта оптическая городская проходная укороченная (транзит, 2 + 2 ввода)

Артикул: 130101-00051

Служит для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты, в плотно заполненных колодцах кабельной канализации, в нетиповых колодцах, а также в местах, где расстояние между консолями меньше 700 мм

Цена: 2 317.90 руб.

ССД МОГ-У-23-1К4845 - муфта оптическая городская проходная укороченная (транзит, 2 + 3 ввода)

Артикул: 130101-00050

Служит для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты, в плотно заполненных колодцах кабельной канализации, в нетиповых колодцах, а также в местах, где расстояние между консолями меньше 700 мм

Цена: 2 317.90 руб.

ССД МОГ-У-24-1К4845 - муфта оптическая городская проходная укороченная (транзит, 2 + 4 ввода)

Артикул: 130101-00049

Служит для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты, в плотно заполненных колодцах кабельной канализации, в нетиповых колодцах, а также в местах, где расстояние между консолями меньше 700 мм

Цена: 2 317.90 руб.

ССД МОГ-У-33-1К4845 - муфта оптическая городская проходная укороченная (3 + 3 ввода)

Артикул: 130101-00020

Служит для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты, в плотно заполненных колодцах кабельной канализации, в нетиповых колодцах, а также в местах, где расстояние между консолями меньше 700 мм

Цена: 2 317.90 руб.

ССД МОГ-У-34-1К4845 - муфта оптическая городская проходная укороченная (3 + 4 ввода)

Артикул: 130101-00019

Служит для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты, в плотно заполненных колодцах кабельной канализации, в нетиповых колодцах, а также в местах, где расстояние между консолями меньше 700 мм

Цена: 2 317.90 руб.

ССД МОГ-У-44-1К4845 - муфта оптическая городская проходная укороченная (4 + 4 ввода)

Артикул: 130101-00018

Служит для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты, в плотно заполненных колодцах кабельной канализации, в нетиповых колодцах, а также в местах, где расстояние между консолями меньше 700 мм

Цена: 2 317.90 руб.

ССД МОГ-Т-3-40-1КБ4845 - муфта оптическая городская тупиковая

Артикул: 130101-00077

Служит для монтажа:

  • подвесных самонесущих оптических кабелей,
  • оптических кабелей с вынесенным силовым элементом типа «8»,
  • городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты.

Цена: 1 452.24 руб.

ССД МОГ-СПЛИТ/252-22-1КТ3645 - муфта оптическая городская проходная

Артикул: 130101-00057

Служит для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты, в городских условиях: устанавливается в кабельной канализации, коллекторах, в подвалах и на чердаках зданий

Цена: 4 544.89 руб.
