ZZ-201-010 — Молниеприемник вертикальный 10 м (оцинк. сталь; с закладыми под фундамент)

Вертикальный молниеприемник (молниеотвод) - металлическая конструкция, непосредственно принимающая на себя удар молнии, отводя его при этом от сооружений, расположенных в зоне защиты. Вертикальный молниеприемник - мачта, выполненная из оцинкованной стали и состоящая из молниеприемной надставки, ствола-опоры и закладной детали фундамента. Мачта предназначена для монтажа в грунт с применением бетонного фундамента.

Преимущества вертикальных молниеприемников:

• производство -  Россия;
• длительный срок эксплуатации;
• эстетичный внешний вид;
• высокая антикоррозионная стойкость покрытия (покрытие нанесено методом горячего цинкования по ГОСТ 9.307-89);
• мачта снабжена лючком для подключения заземляющего устройства;
• отсутствие растяжек;
• простота монтажа и установки мачты;
• в комплект поставки входят закладные под фундамент и все необходимые крепежные элементы.

Основные части молниеприемника:

Верхняя часть молниеприемника - молниеприемная надставка выполнена в виде заостренного штыря из оцинкованной стали.

Средняя часть молниеотвода - многогранный конический ствол-опора изготовленный из стального оцинкованного листа 3-8 мм. В зависимости от общей высоты маты и характеристик региона эксплуатации ствол-опора может быть выполнен из нескольких секций, каждая из которых может достигать длины 10-11 м и выполняться из листа различной марки и толщины (от 3 до 20 мм). Ствол-опора в своей верхней и нижней части имеет фланцы для крепления молниеприемной надставки и закладной детали фундамента. В нижней части ствола-опоры так же имеется люк, который позволяет осуществлять монтаж и эксплуатацию заземляющего устройства. Люк закрывается крышкой, исключающей попадание атмосферных осадков и несанкционированное проникновение.

Закладная деталь фундамента - подземная часть молниеприемника, предназначенная для надежного крепления мачты к фундаменту (фиксируется в бетонном фундаменте). Закладная деталь может быть выполнена трубчатой или анкерной. В случае особых требований к конструкции закладной детали фундамента уточняйте ее тип перед заказом.

Комплект метизов - набор крепежных элементов, необходимых для сборки мачты.

Таблица технических характеристик:

Общая высота молниеприёмника, м	10
Соответствие ветровому району (СП 20.13330.2016)	I - III
Соответствие снеговому району (СП 20.13330.2016)	I - V
Применение в районах с сейсмичностью (MSK-64), баллов не более	6
Климатическое исполнение (по ГОСТ 15150-69)	УХЛ1
Масса металлоконструкции, кг не более	90

По запросу возможна разработка конструкции молниеотвода для любых климатических характеристик района эксплуатации (крайний север - исполнение ХЛ, повышенные ветровые, снеговые и сейсмические районы).

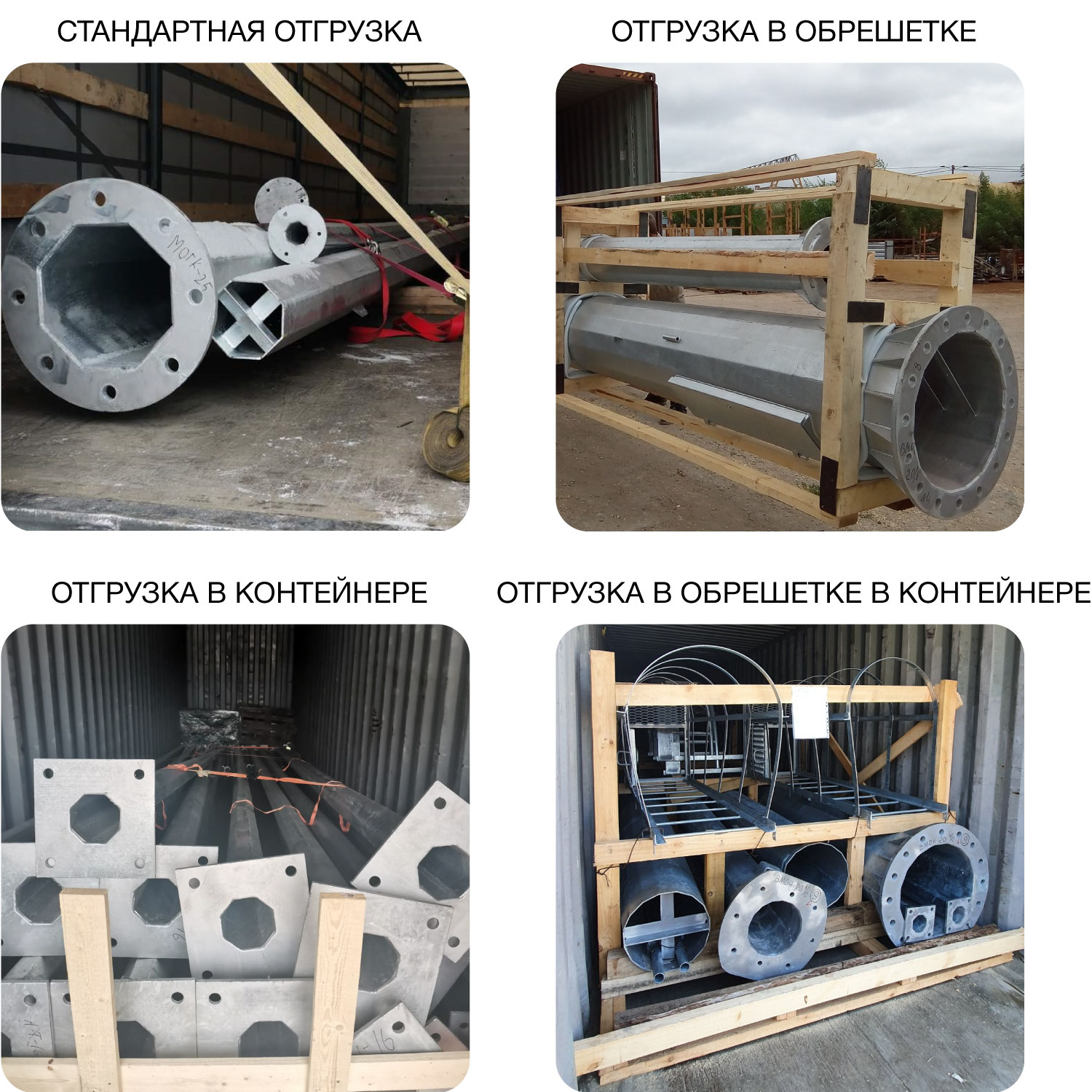

Варианты транспортировочной упаковки:



Представленные варианты иллюстрируют возможные виды упаковки молниеприемников (в целом как группы товаров), что не означает, что показана упаковка конкретного описываемого изделия. Выбор варианта согласовывается при оформлении заказа.
