Шкафы телекоммуникационные напольные ЦМО

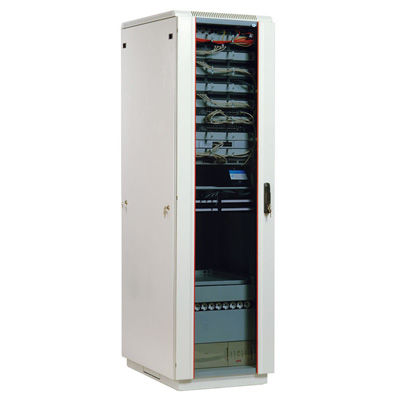

Напольные телекоммуникационные шкафы серии ШТК-М предназначены для размещения активного и пассивного телекоммуникационного оборудования в офисных и закрытых промышленных помещениях.















Шкаф имеет разборную каркасную конструкцию. Состоит из основания, крыши и двух сварных рам, соединенных комплектом швеллеров (сталь 2мм). Легок в сборке. За счет элементов крепления каркас шкафа имеет повышенную жесткость, в зависимости от модификации возможна распределенная вертикальная нагрузка до 650 кг.Стенки надежно фиксируются пластиковыми защелками и точечными замками.

















Технические характеристики:













Стандартно шкафы комплектуются задней металлической панелью, и тремя видами дверей: цельнометаллической, с тонированным ударопрочным стеклом, и дверью с перфорацией. Возможна комплектация двумя дверьми, исключающая заднюю стенку. В шкафах 18-27U, дверь фиксируется точечным замком, 33-47U ригельным. Двери имеют как правую, так и левую навеску.

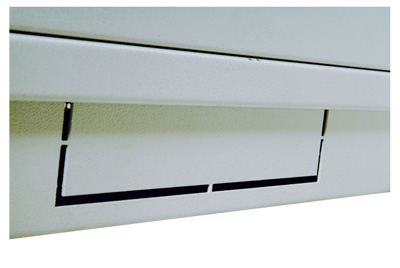

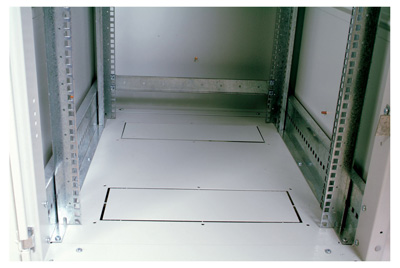

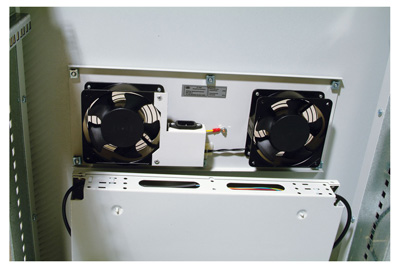

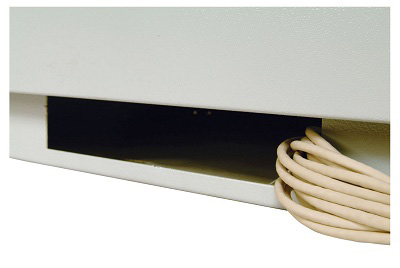

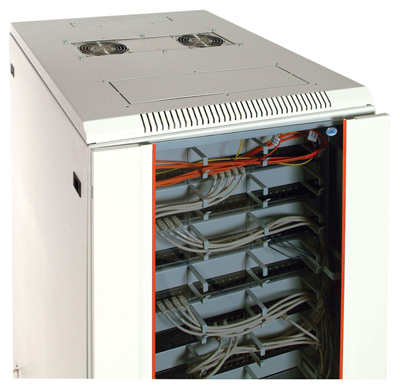

В шкафах предусмотрены места для установки вентиляторных модулей МВ-400-2. Для установки модуля демонтируется заглушка, и модуль фиксируется шестью винтами. В основание или крышу ШТК-М глубиной 600-800 мм возможна установка двух вентиляторных модулей, в шкафы глубиной 1000 мм трех модулей. Крыша имеет дополнительную перфорацию и кабельный ввод - 290х50 мм, основание три кабельных ввода - 250х62 мм. В основание шкафа возможна установка поворотных роликов и винтовых опор, позволяющих компенсировать неровности пола (в комплект поставки не входят).

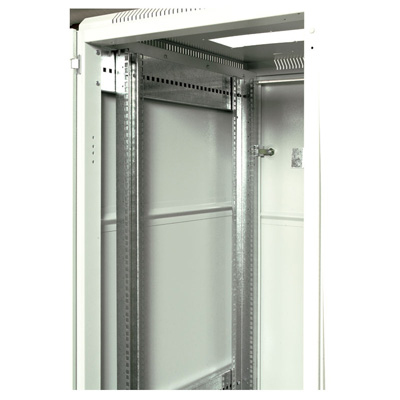

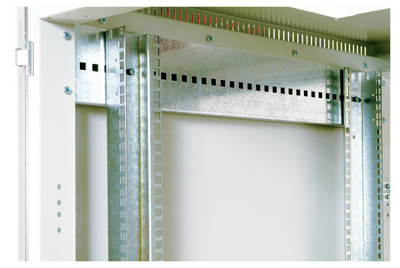

Доступ для монтажа, коммутации и обслуживания оборудования возможен с четырех сторон, через боковые легкосъемные стенки, переднюю и заднюю двери. Шкаф имеет 4 оцинкованные вертикальные направляющие, регулируемые по глубине. Система заземления входит в стандартную комплектацию. В ШТК-М шириной 800 мм, предусмотрено дополнительное пространство для организации коммутационного кабеля.



















Шкафы поставляются разобранными, в компактной упаковке. ШТК-М высотой 18-27U упакованы в два транспортных места, 33-47U в три места.





Габариты упаковки:













Комплект поставки шкафов серии ШТК-М 18U-27U





Комплект поставки шкафов серии ШТК-М 33U-47U





Руководство по сборке шкафов серии ШТК-М 18U-27U





Руководство по сборке шкафов серии ШТК-М 33U-47U (Лист 1)



Руководство по сборке шкафов серии ШТК-М 33U-47U (Лист 2)





Производитель имеет право вносить изменения в конструкцию изделия без ухудшения его функциональных характеристик. Шкаф выполнен в соответствии с требованиями стандарта IEC 60 297 "Конструкции механические серии 482,6 (19 дюймов)"
