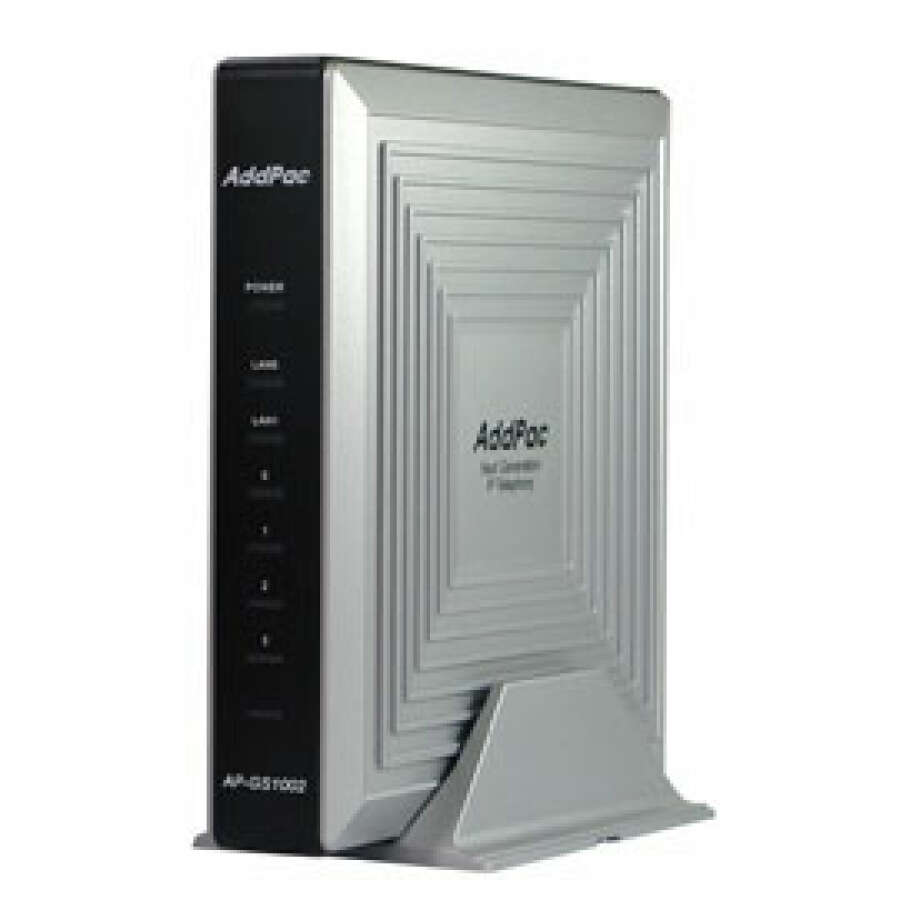

AddPac AP-GS1002 - VoIP-GSM шлюз на 2 сим карты (2хFXS, 2хFXO)

AddPac AP-GS1002 — двухканальный межсетевой VoIP-GSM шлюз (на 2 сим карты), способный передавать голос между аналоговыми телефонными линиями, IP и GSM сетями. Набор его функциональных возможностей (интеллектуальная система маршрутизации, функция CallBack, SMS-сервер, автоматический вызов номера BabyCall и пр.) – отражает ориентацию на малые/средние компании. Этот VoIP-GSM шлюз существует в трех вариантах: AP-GS1002A, AP-GS1002B (с двумя портами FXS) и AP-GS1002C (с двумя портами FXO). В моделях шлюзов, располагающих двумя аналоговыми портами, доступно дополнительное подключение аналоговых телефонных линий/телефонов. В беспроводные сети трафик передается с помощью двух GSM модулей (т.е. можно организовать два GSM вызова одновременно).

В шлюзах AddPac AP-GS1002 для работы в IP-сетях предназначены два порта 10/100Mbps Fast Ethernet. При этом к сетям передачи данных оборудование можно подключать по выделенной линии, с помощью кабельного/ADSL-модема. Кроме того, данные шлюзы могут функционировать как в сетях с динамическим, так и статическим распределением IP-адресов. В этих устройствах реализована поддержка разнообразных сетевых функций: IP-маршрутизации, трансляции сетевых адресов (NAT) и портов (PAT), прозрачного моста, сетевого управления согласно протоколу SNMP v2, web-интерфейса, командной строки в стиле Cisco и др.

Шлюз AddPac AP-GS1002 предназначается в первую очередь для компаний SMB сегмента. Поэтому их отличает мощная система маршрутизации — Least Call Routing (LCR), функция CallBack и автоматический вызов номера BabyCall, черные/белые списки, SMS-сервер, подробная статистика звонков, удобное администрирование.


AP-GS1002A - VoIP-GSM шлюз, 2 GSM канала, SIP & H.323, CallBack, SMS. Порты Ethernet 2x10/100 Mbps

Артикул: ADD-AP-GS1002A

Цена: 28 673.33 руб.

В наличии

AP-GS1002C - VoIP-GSM шлюз, 2 GSM канала, SIP & H.323, CallBack, SMS. Порты 2хFXO, Ethernet 2x10/100

Артикул: ADD-AP-GS1002C

Цена: 31 859.51 руб.

В наличии

Основные функции AddPac AP-GS1002:

  • Два GSM канала делают возможным осуществление через шлюз двух GSM вызовов одновременно.
  • Межсетевой шлюз — это возможность одновременного подключения шлюза к сетям VoIP (SIP) -телефонии, аналоговым линиям связи и GSM сетям. Трафик между подключенными линиями передается в любых направлениях (аналоговая линия ↔ GSM; VoIP ↔ GSM; VoIP ↔ GSM ↔ аналоговая ; VoIP ↔ аналоговая).
  • Одновременная поддержка VoIP протоколов H.323, SIP и MGCP без дополнительного обновления ПО
  • Черные и белые списки - возможно задание ограничений на использование линий связи для определенных номеров, установка лимитов и ограничений, а также добавление сервисов для привилегированных пользователей/групп абонентов.
  • Функция BabyCall (автоматический вызов номера) — упрощение процедуры вызова телефонного номера, который набирается чаще всего.
  • Функции Web Callback и GSM CallBack
  • СМС сервер — возможность обмена СМС сообщениями через встроенный web интерфейс. Поддерживается отправка/прием сообщений на русском, английском, испанском и корейском языках.
  • LCR — интеллектуальная система маршрутизации вызовов позволяет системе автоматически выбирать самый дешевый путь осуществления исходящего вызова.
  • USSD запросы — при использовании pre-paid тарифов на установленных SIM картах шлюз по запросу высылает текущее состояние баланса лицевого счета (этот сервис должен поддерживать GSM оператор).
  • Высокопроизводительный VoIP шлюз для сетей передачи данных
  • Факсимильная передача данных согласно стандарту T.38 G3 FAX
  • Удаленное обновление ПО с использованием FTP/TFTP
  • Дистанционное управление на основе web
  • Операционная система APOS для обеспечения масштабируемости, функциональности и стабильности работы с поддержкой контроля QoS
  • Поддержка статической маршрутизации и маршрутизации в соответствии с рекомендацией IEEE 802.1Q
  • Поддержка протокола PPPoE (PPP over Ethernet)
  • Обширные возможности контроля QoS для голосового трафика
  • Поддержка протокола SNMP v2 для контроля оборудования и управления им
  • Поддержка списков доступа (IP Access-List)
  • Встроенный DHCP сервер/клиент, NAT/PAT, учет IP трафика, прозрачный мост (Transparent Bridging)
  • Сетевое управление: SNMP агент (MIB v2); протокол Telnet; web управление на основе HTTP сервера

Применение AddPac AP-GS1002

Модернизация устаревшей КСС

После подключения такого шлюза к корпоративной системе связи (КСС) становится возможным ее пополнение новыми функциями и сервисами. Так, в соответствии с таблицами маршрутизации межсетевой шлюз может направлять вызовы как в беспроводные GSM сети, так и по аналоговым/VoIP-каналам.

Местная связь КСС с абонентами GSM и ТфОП

На рисунке приведен элемент КСС, созданной на основе VoIP технологий (в ней применяются IP телефоны). Использование VoIP–GSM шлюза делает подключение подобной IP системы к городской телефонной сети делом совсем несложным. В этом случае все звонки с IP телефонов, поступающие на городские/ мобильные телефоны, будут перенаправляться через VoIP-GSM автоматически. В свою очередь, из города через этот же шлюз можно будет звонить на телефоны КСС.

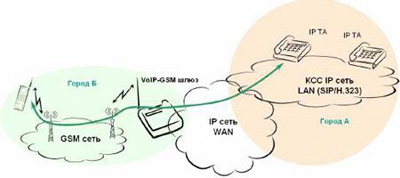

Междугородная связь VoIP КСС с абонентами GSM

Что касается междугородней связи, то VoIP шлюз при необходимости можно установить в другом городе, с которым существует поток коммуникаций. Пусть, например, сотрудник приезжает в город Б, где запланировано открытие представительства. В гостинице он устанавливает VoIP-GSM шлюз и подключает к его Интернету. SIM карты местного мобильного оператора инсталлируются в мобильный телефон сотрудника и в шлюз. Теперь сотрудник доступен из КСС, как если бы он не покидал родной офис.

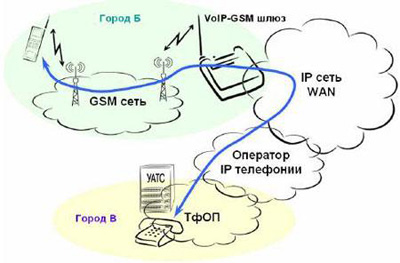

Междугородная связь абонентов GSM c абонентами ТфОП

Еще один вариант применения VoIP-GSM шлюзов предусматривает такую же схему включения, как и в предыдущем случае (см. рисунок ниже). Но здесь командированный сотрудник (город Б) с помощью шлюза получает возможность осуществления недорогих звонков в любые города/страны через альтернативных операторов IP телефонии.




Корпоративный СМС сервер

Корпоративный СМС сервер – совокупность аппаратной (GSM шлюза) и программной частей (специального ПО) – дает возможность отправить СМС сообщение целой группе абонентов одним щелчком мыши. Такая рассылка сообщений осуществляется с помощью установленной в ПК программы или реализованного в шлюзе web-интерфейса. С помощью СМС сервера сотрудников можно оповещать о собраниях, совещаниях, а также аварийных ситуациях. Наконец, СМС сообщениями можно сигнализировать о готовности какого-то товара к отгрузке, автомобиля в автосервисе и пр.

Связь абонентов GSM c мобильными абонентами VoIP

На следующем рисунке отображен случай, когда сотрудник в отъезде пользуется ноутбуком с телефонной гарнитурой и софтфоном (к примеру, Skype) для контактов с коллегами в городах А и Б. Конечно, для этого в городах, куда будут идти звонки, нужно установить VoIP-GSM шлюзы. Но если в этих городах А и Б есть филиалы компании, то такое решение окажется экономически вполне обоснованным - ведь тогда расходы на связь у сотрудников, находящихся в разъездах, просто отпадут.



Технические характеристики AddPac AP-GS1002

GSM интерфейс

VoIP-протоколы

Аудио-сервисы

Антенна

Интерфейсы и разъемы

Индикация

Питание

Диапазон рабочих температур: 5° - 50 C°

Относительная влажность: 10%-85% (без конденсата)

Габаритные размеры (Д x Ш x В): 182 мм×83 мм×182 мм

Масса: 460 граммов

  • два GSM модуля от Telit Communications
  • Количество голосовых каналов: 2 (два GSM модуля, 2 сим карты)
  • Рабочая частота: GSM 900/1800/1900 МГц
  • Мощность передатчика: Class 4 (2Вт) при использовании стандарта E-GSM 900 МГц; Class 1 (1Вт) в случае применения GSM 1800 МГц
  • Чувствительность: - 105дБм
  • SIM карта: V small – три единицы
    • Поддержка протокола SIP (рекомендация IETF RFC3261 или RFC2543)
    • Одновременная поддержка протоколов H.323, MGCP и SIP
    • Поддержка рекомендации ITU-T H.323 v3 с функцией обеспечения безопасности в соответствии с рекомендацией ITU-T H.235
    • Алгоритмы компрессии голосового трафика: g711alaw, g711ulaw, g726r32, g726r16, g729 (standard, annex-a, annex-b, annex-ab), g7231r63 (standard, annex-a)
    • Возможности голосовой обработки: VAD, G.168, DTMF, CNG, T.38 G3 FAX
    • Совместимость с рекомендациями ITU-T H.323 Gateway, Gatekeeper
    • Обширные возможности контроля QoS для голосового трафика
    • Внешняя ненаправленная антенна на магнитной основе с 3м кабеля, усиление 1,5 дБ; разъем SMA (m) типа
    • два10/100 (разъемы RJ45) Mbps Fast Ethernet
    • два FXS (разъемы RJ11) для модели AP-GS1002B
    • два FXO (разъемы RJ11) для модели AP-GS1002C
    • Консольный порт RS232C (разъем RJ45)
    • Разъем подключения адаптера питания
    • Разъем подключения антенны: два SMA (f) типа
    • Светодиодная - статус устройства, электропитание, регистрация в сети оператора и мощность сигнала.
    • Внешний источник питания 110~220В АС , 50/60Hz, 5В, 3A
