Tempo AT8 - тональный генератор серии AdapToner

Артикул: 3-20-0525

Товар не поставляется

Посмотреть аналоги


ECCN EAR99
  • Код товара ECCN EAR99. Закупка без санкционных ограничений!
Цена
  • Гарантия: 12 мес.
Услуги и сервис
  • Оперативно подберём оборудование и аналоги
  • Окажем профессиональную техподдержку

Внимание! Код товара ECCN EAR99. Закупка без санкционных ограничений!

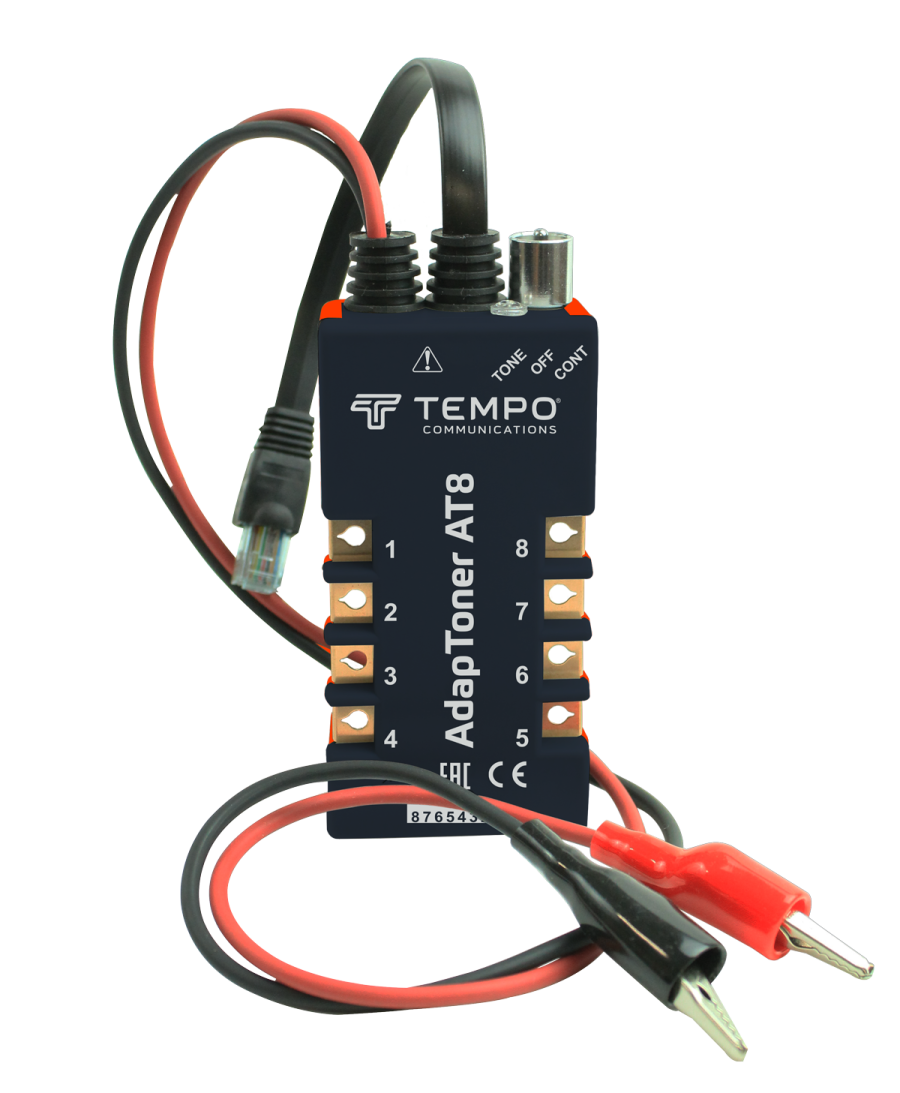

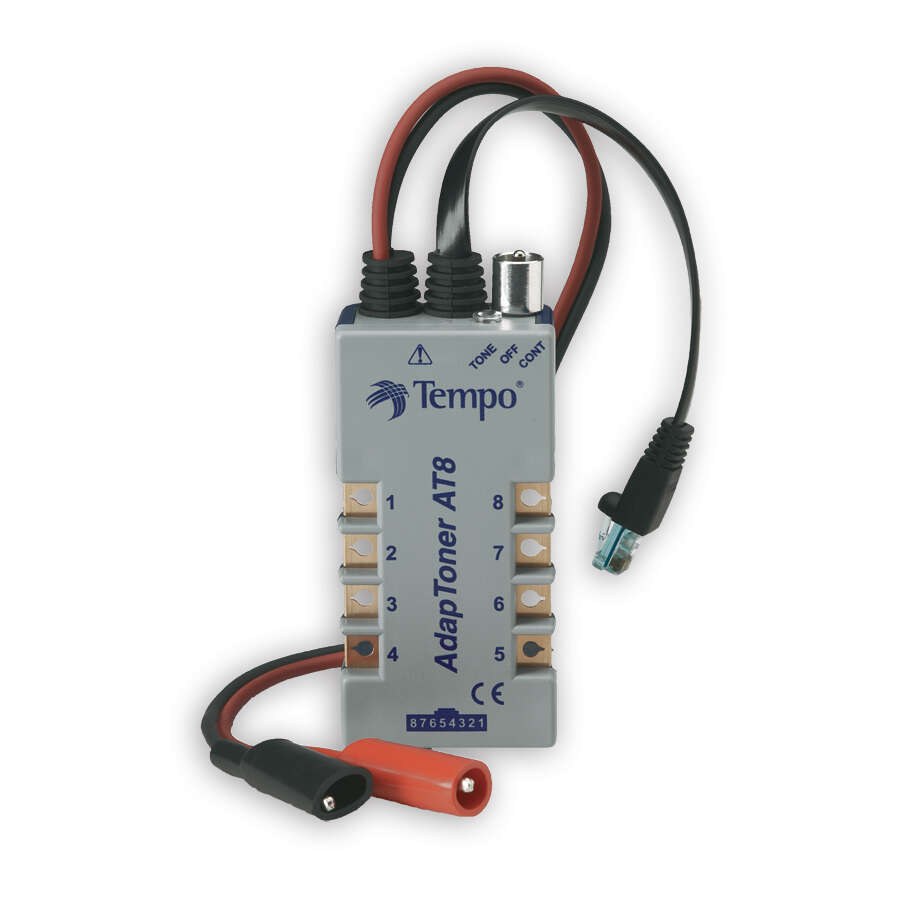

Tempo AdapToner AT8 - тональный генератор с вмонтированной в корпус клеммной колодкой. Такое исполнение позволяет без снятия крышки розетки RJ45 подключиться к любой из пар для подачи сигнала или проведения тестирования.

Совместно с индуктивным щупом AdapToner AT8 позволяет прозвонить медные кабельные линии, выполнить идентификацию проводников или портов на кроссе или в распределительной коробке. Также генератор позволяет идентифицировать закороченные и разорванные пары, проверить полярность проводов и др. В нем предусмотрено два различных звуковых сигнала, которые выбираются клавишей в батарейном отсеке. Генератор оснащен двумя тестовыми выводами с разъёмами «крокодил», и одним выводом с модульным разъёмом RJ45.

Tempo AdapToner AT8 позволяет идентифицировать как закороченные, так и разорванные пары. Генератор рекомендован для обслуживания локальных сетей.

Функциональные возможности Tempo AdapToner:

  • 8-позиционная модульная розетка и вилка RJ45;
  • возможность подачи тонального сигнала или проверки отдельной пары без снятия крышки розетки (благодаря клеммной колодке)
  • генерация тонального сигнала для трассировки и отбора пар совместно с индуктивным щупом (частота 900/1100 Гц или 900 Гц переключатель в батарейном отсеке);
  • выходная мощность: +7 дБм;
  • проверка целостности линии (LED);
  • определение наличия в линии постоянного напряжения (LED);
  • определение полярности телефонной линии (1 пара; LED);
  • определение наличии в линии переменного (звонкового) напряжения (LED);
  • подача разговорного напряжения для организации канала связи по отключенной от АТС линии (6,5 В);
  • повышенная защита по напряжению (60 В);
  • автоматическое отключение питания;
  • способ подключения к линии: зажимы "Крокодил", RJ45
  • всепогодное исполнение;
  • питание осуществляется от одной батареи типа Крона (в комплект поставки не входит).

Технические характеристики тонального генератора Tempo AdapToner AT8

Параметр Значение
Частота подаваемого тонального сигнала переменная 900/1100 Гц или 900 Гц
Частота смены сигнала 1,3 Гц; 6 Гц (переключатель в батарейном отсеке)
Выходная мощность (импеданс 600 Ом) +7 дБм
Величина напряжения, питающего микрофон телефонной трубки (для организации связи по отключенной от АТС линии) 6,5 В
Сопротивление линии для визуальной индикации короткого замыкания < 10 кОм
Количество телефонных линий, в которых определяется полярность
  • 1 (при подключении при помощи модульного разъема и крокодилами к модульному разъему)
Защита по напряжению (импеданс 600 Ом) 60 В
Питание 9 В (крона)
Автоотключение питания есть, после 4-х часов беспрерывной работы
Продолжительность работы от батареи 50 часов
Температура эксплуатации 0 °C ... 50 °C
Температура хранения -50 °C ... 75 °C
Габариты 118 х 51 х 31 мм
Вес 170 гр.
Вы можете купить Tempo AT8 - тональный генератор серии AdapToner в компании «СвязьКомплект» по выгодной цене. TEMPO 3-20-0525 : описание, фото, характеристики, инструкции, отзывы.
Смотрите аналоги 3-20-0525 в категории: Тоновые генераторы для прозвонки кабелей, Тональные генераторы с клеммной колодкой серии Tempo AdapToner, Обслуживание абонентских линий, Приборы для обслуживания металлических кабелей

Технические характеристики тонального генератора Tempo AdapToner AT8

Параметр Значение
Частота подаваемого тонального сигнала переменная 900/1100 Гц или 900 Гц
Частота смены сигнала 1,3 Гц; 6 Гц (переключатель в батарейном отсеке)
Выходная мощность (импеданс 600 Ом) +7 дБм
Величина напряжения, питающего микрофон телефонной трубки (для организации связи по отключенной от АТС линии) 6,5 В
Сопротивление линии для визуальной индикации короткого замыкания < 10 кОм
Количество телефонных линий, в которых определяется полярность
  • 1 (при подключении при помощи модульного разъема и крокодилами к модульному разъему)
Защита по напряжению (импеданс 600 Ом) 60 В
Питание 9 В (крона)
Автоотключение питания есть, после 4-х часов беспрерывной работы
Продолжительность работы от батареи 50 часов
Температура эксплуатации 0 °C ... 50 °C
Температура хранения -50 °C ... 75 °C
Габариты 118 х 51 х 31 мм
Вес 170 гр.



Функциональные возможности Tempo AdapToner:

  • 8-позиционная модульная розетка и вилка RJ45;
  • возможность подачи тонального сигнала или проверки отдельной пары без снятия крышки розетки (благодаря клеммной колодке)
  • генерация тонального сигнала для трассировки и отбора пар совместно с индуктивным щупом (частота 900/1100 Гц или 900 Гц переключатель в батарейном отсеке);
  • выходная мощность: +7 дБм;
  • проверка целостности линии (LED);
  • определение наличия в линии постоянного напряжения (LED);
  • определение полярности телефонной линии (1 пара; LED);
  • определение наличии в линии переменного (звонкового) напряжения (LED);
  • подача разговорного напряжения для организации канала связи по отключенной от АТС линии (6,5 В);
  • повышенная защита по напряжению (60 В);
  • автоматическое отключение питания;
  • способ подключения к линии: зажимы "Крокодил", RJ45
  • всепогодное исполнение;
  • питание осуществляется от одной батареи типа Крона (в комплект поставки не входит).

Видео: Отбор кабельных пар на удаленном конце кабеля (дополнительно нужен индуктивный щуп)

Аксессуары для индуктивного щупа Tempo AT8

Фото Артикул Наименование
3-00-0498 Tempo RPC - Зажимы "крокодил" для тональных генераторов и тестовых телефонных трубок
GT-PA1902 Tempo PA1902 - модульный адаптер RJ45 (8 контактов)
GT-PA1903 Tempo PA1903 - модульный адаптер RJ11 (6 контактов)
2-10-0494 Tempo 700C - сумка-чехол для индуктивных щупов 200B, 200EP, 200FP, 200XP, 402R, тональных генераторов 77HP-G, 77HP-G/6A, 77M-G, 402T, 77GX, 77GX2, AT8, AT8L, наборов включающие данные компоненты
