Системы для интегральной и локальной оценки состояния бумажно-масляных кабелей и кабелей с изоляции из сшитого полиэтилена.



Темпы развития инфраструктуры силовых кабелей а также ее значимость выдвигают новые требования к обслуживанию кабелей. В настоящее время и в перспективах ближайшего будущего самыми оптимальными и действенными способами обслуживанием кабельной инфраструктуры станут методы интегральной и локальной оценки ее состояния.





Система интегральной оценки работоспособности бумажно-масляных кабелей и кабелей с изоляцией из сшитого полиэтилена CDS.

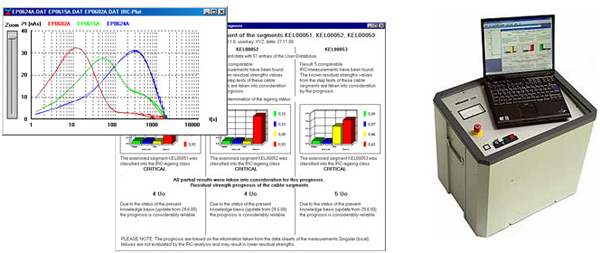

Установка CDS. Локальная оценка состояния силовой кабельной линии



Переносная комбинированная установка CDS применяется как универсальная система для диэлектрической диагностики кабелей с изоляцией из сшитого полиэтилена, а также бумажно-масляных кабелей с использованием запатентованных методов:



  • Измерение возвратного напряжения (RVM-анализ).

    Данный метод применяется при оценивании состояния бумажно-масляных кабелей по следующим параметрам:



    - Степень старения

    - Качество изоляции

    - Остаточный ресурс работы кабеля

    - Степень влажности оболочки кабеля

  • Изотермический анализ тока релаксации (IRC-анализ)

    Данный метод применяется для оценки ресурсоемкости кабелей с изоляции из сшитого полиэтилена, с последующем определением крайних сроков его ремонта или замены.

Система CDS благодаря небольшому зарядному напряжению не разрушает исследуемый кабель. Многоступенчатое интеллектуальное программное обеспечение, используемое для оценки результатов, учитывает конструктивные особенности кабеля и формирует информацию о прогнозируемой остаточной прочности. Программное обеспечение содержит в себе базу данных оценок состояния различных кабелей, с возможностью автоматизированного информационного поиска данных для расчета значения остаточной прочности кабеле и протоколирование результатов. Благодаря используемым методам оценки качества изоляции бумажно-масляных кабелей поиск дефектов возможен и при сильной влажности оболочки кабеля.



Особенности

  • Определение состояния кабеля с изоляцией из сшитого полиэтилена и бумажно-масляной изоляцией, методами неповреждающей диагностики.



  • Автоматизированный процесс измерения .



  • Щадящий режим нагрузки кабеля при тестировании.



  • Измерение тока и напряжения на трех фазах параллельно.



  • Большой динамический диапазон для IRC-измерений,
    проводимых на протяженных кабелях .



  • Система фильтрации шумов полученных измерений.



  • Большая емкость аккумуляторов.



  • Расширенный диапазон формирующих напряжений, до 5 кВ .





Технические характеристики CDS



Диапазон измеряемого тока -130 нА..130 нА
Диапазон измеряемого напряжения 0 ... 5000 В
Максимально выходное напряжение 5 кВ
Питание от сети 115 / 230 В 50 / 60 Гц
Ток зарядки 3 мА
Потребляемая мощность 50 Вт
Габариты (В x Ш x Г) 470 x 520 x 430 мм
Вес 26 кг
