Система интегральной оценки работоспособности бумажно-масляных кабелей и кабелей с изоляцией из сшитого полиэтилена OWTS

Установка OWTS



Установка OWTS



OWTS 28/OWTS 60



Установка OWTS

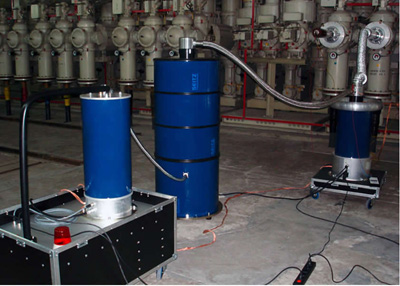

OWTS 150



Установка OWTS

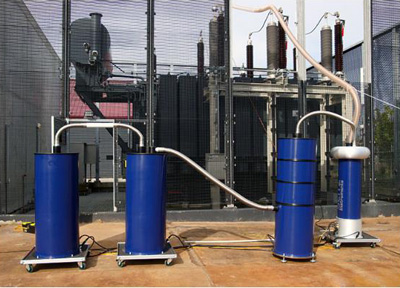

OWTS 250



Установки OWTS позволяют проводить полный локальный диэлектрический анализ состояния кабеля.



Системы OWTS работают на основе технологии определения ЧР(частичных разрядов), которые возникают как в бумажно-масляных кабелях, так и в кабелях с изоляцией из сшитого полиэтилена. Принцип метода заключается в искусственном создании ЧР в дефектным местах изоляции кабеля и последующем анализе ЧР. На основе полученной информации можно сделать выводы о техническом состоянии кабеля а также оценить его эксплуатационный резерв.



При работе с установкой возможно определить следующие параметры кабеля:



- Уровень напряжения зажигания ЧР: Напряжение, при котором в кабеле возникают ЧР. Значение этого параметра находиться в прямой зависимости с эксплуатационным напряжением кабеля.

- Уровень напряжения гашения ЧР: Напряжение, при котором возникшие ЧР угасают. Необходимый параметр, который используется при определении мощности ЧР, образовавшихся в дефектных местах кабеля.

-Уровень ЧР: По уровню ЧР можно определить дефектные места изоляции кабеля и их тип, а по общему количество ЧР и по интегральной оценки их уровня можно сделать экспертное суждение о ресурсоемкости кабеля.



По результатам испытания кабеля можно не только оценить его состояние и найти дефектные места в его изоляции, но и пользуясь специально созданной базой данных протестированных кабелей сформировать план инвестиций и график проведения ремонтных работ кабельной инфраструктуры.



Благодаря современным инженерным решения анализ состояния кабеля проводится щадящими методами.

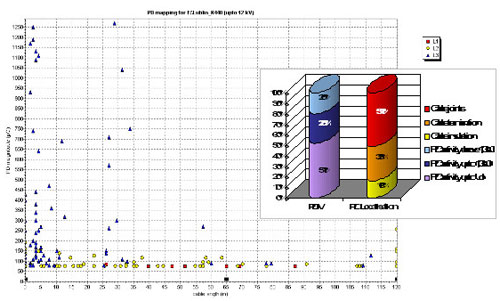

Способы интерпретации полученной в результате испытаний кабеля информации представляются однозначным, универсальным графическим способом, а также формируются в виде отчета протокола испытаний.



Технические характеристики систем OWTS





  OWTS 28 OWTS 60 OWTS 150 OWTS 250
Максимальное выходное переменное напряжение 28 кВ пик / 20 кВ скв 60 кВ пик / 42 кВ скв 150 кВ пик / 106 кВ скв 250 кВ пик. / 177 кВ скв.
Диапазон частот колебания в контуре 50 Гц … 800 Гц 50 Гц / 600 Гц
Диапазон емкостей испытываемого объекта

0,025 мкф ... 2 мкф

0,025 мкф ... 13 мкф 0,025 мкф – 2 мкф
Ток зарядки 10 мA

7 мA

8 мA
Диапазон измерения ЧР 1 пКл ... 100 нКл
Измерение уровня ЧР согласно IEC 60270
Ширина полосы при локализации ЧР 150 кГц ... 45 MГц
Фактор затухания (tan) 0,1 % … 10 %
Источник питания 115 / 230 В 50 / 60 Гц
Диапазон рабочих температур -10 °C ...+ 40 °C
Вес 55 кг 80 кг 300 кг 400 кг
