Tempo SIDEKICK PLUS CE 1155-5005 - кабельный анализатор (Impulse Noise, Step OTDR)
Артикул: GT-SP-5005
Товар не поставляется
Производство: Tempo Communications
- Код товара ECCN EAR99. Закупка без санкционных ограничений!
- Гарантия: 12 мес.
- Оперативно подберём оборудование и аналоги
- Окажем профессиональную техподдержку
Внимание! Код товара ECCN EAR99. Закупка без санкционных ограничений!
Tempo Sidekick Plus – это универсальный анализатор сети доступа, который способен упростить диагностику медных линий, сделать работу инженера комфортной и производительной.
Sidekick Plus 5005 - первый анализатор из линейки Sidekick Plus, который способен локализовать все повреждения кабельной линии от порта оператора до компьютера абонента. Это достигается благодаря появлению в анализаторе функции шагового рефлектометра (для локализации повреждений на физическом уровне в помещении абонента) и анализатора импульсных помех (для устранения влияния на скорость передачи информации различной бытовой техники и линий электропитания). А при помощи встроенного генератора, совместимого со всеми индуктивными щупами Tempo, можно трассировать внутриобьектовый кабель или вызвонить нужную пару в пучке.
Высококачественное исполнение и оптимально подобранные функциональные
возможности, делают Tempo Sidekick Plus идеальным решением для инсталляции и обслуживания сети доступа на базе xDSL технологий.
Реализация переключения режимов измерений при помощи механического переключателя и русскоязычное меню обеспечивают простоту и удобство эксплуатации Sidekick Plus. Причем режимы работы расположены в порядке их использования, что позволяет методично и в сжатые сроки локализовать любое повреждение медного кабеля.
Анализатор Tempo Sidekick Plus выполняет измерение:
- Постоянного и переменного напряжения в линии
.image_(2).png)
- Тока шлейфа между АВ, АС, ВС.
- Сопротивления изоляции и сопротивления шлейфа
- Емкость АВ, АС, ВС
- Сопротивления заземления.
- Затухания сигнала.
- Уровня наведенных шумов
- Спектра сигнала и шума
- Импульсных шумов
- Оценивает длину кабеля, используя погонное значение емкости
Для сокращения времени локализации повреждений и оперативного восстановления работоспособности линии в анализаторе Tempo Sidekick Plus предусмотрено:
- Автоматическое тестирование параметров нажатием одной кнопки
- Комплексный анализ линии на предмет наличия повреждений и переходных помех и пригодности ее к использованию (Stress Test)
- Счетчик Пупиновских катушек
- Импульсный рефлектометр для локализации:
- Низкоомного короткого замыкания между жилами пары и между каждой из жил и землей
- Плохого контакта в муфте
- Обрыва жилы или пары
- Параллельного отвода
- Пупиновской катушки
- Замокшего участка в кабеле
- Плавающих повреждений (кратковременного замыкания или пропадания контакта)
- Шаговый рефлектометр - измерительный прибор, использующий инновационный подход к измерениям. С его помощью еще проще локализуются такие повреждения как параллельный отвод, перепутанные пары и жилы, места с повышенными переходными наводками. Кроме того, он не имеет «мертвой зоны», что позволяет использовать его даже для измерения коротких участков кабеля в помещении абонента
- Кабельный мост. Удобный инструмент для диагностики:
- Высокоомных и низкоомных замыканий между жилами кабеля и на землю
- Обрыва пары, жилы или оболочки
- Повышенного контакта в муфте
Сервисные функции анализатора Tempo Sidekick Plus
- Генератор тонального сигнала частотой 500 – 3500 Гц для трассировки кабеля и отбора пар. (Для трассировки и отбора пар в комплекте с Sidekick Plus может быть использован индуктивный щуп)
- Генератор опорного сигнала для измерения затухания мощностью от +14 до –20 dBm в частотном диапазоне 200Гц - 20 кГц
- Калькулятор, при помощи которого можно вычислить длину кабеля, имея измеренное сопротивление шлейфа и учитывая температуру окружающей среды и параметры кабеля.
- Справочник кабелей
- Телефонная книга
- Функция идентификации вызывающего абонента (Caller ID) с отображением имени;
- Функция ожидания вызова с идентификацией вызывающего абонента (Caller ID);

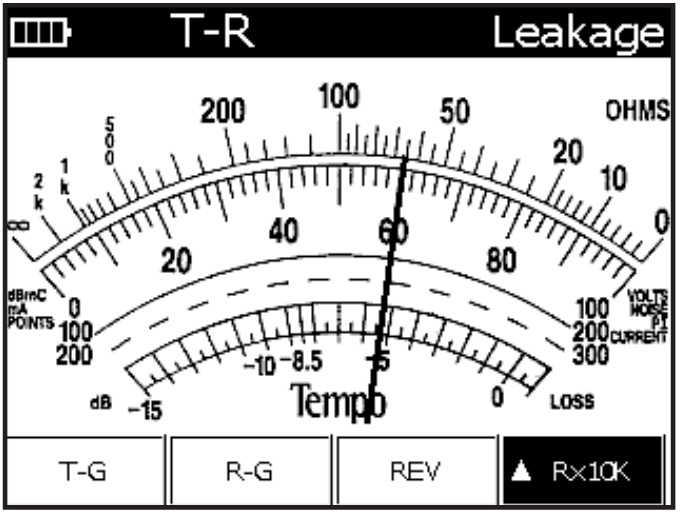

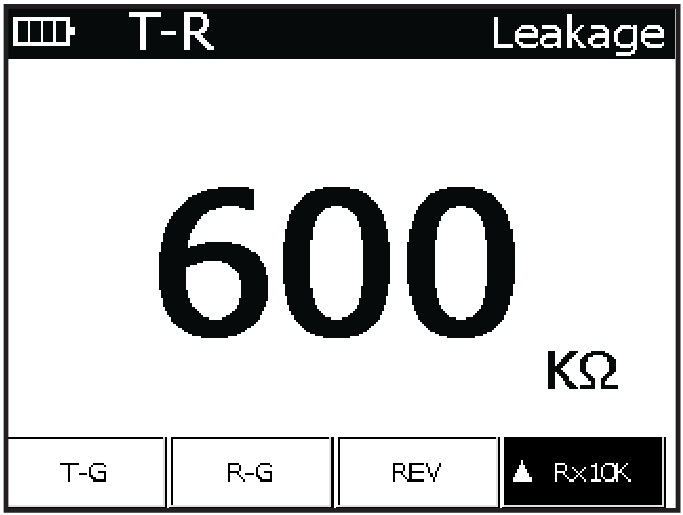

- Предоставление результатов измерений в аналоговом и цифровом виде.

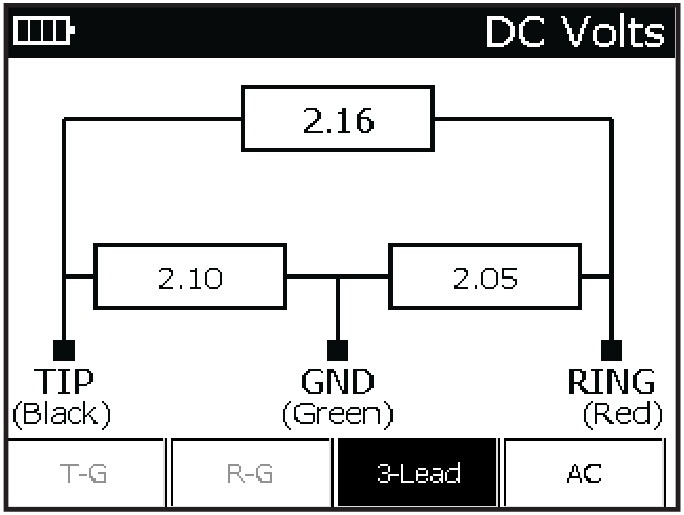

- Отображение результатов измерения параметров пары (АВ, или АС, или ВС) или комплексном (одновременная индикация параметров АВ, АС, ВС)

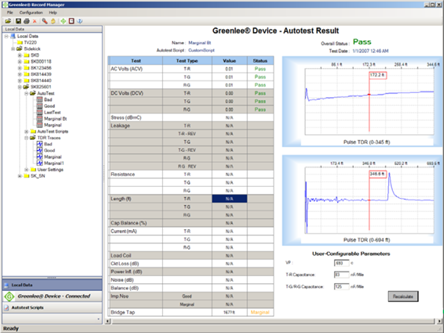

- Результаты тестирования могут быть перенесены на ПК и использоваться для составления паспорта линии
Смотрите аналоги GT-SP-5005 в категории: Tempo Sidekick Plus - кабельный анализатор, Рефлектометры для кабельных линий (импульсные рефлектометры), Обслуживание абонентских линий, Приборы для диагностики, поиска неисправностей в кабельных линиях и электрооборудовании
Характеристики кабельного анализатора 1155-5005 SIDEKICK PLUS CE Impulse Noise, Step OTDR
| Параметр | Значение | |
| Постоянное напряжение | Диапазон | 0-300 В |
| Разрешение | 0-10В = 001В; 10-300В =0,1В | |
| Погрешность | ±3% | |
| Переменное напряжение | Диапазон | 0-250 В |
| Разрешение | 0-10В = 001В; 10-250В =0,1В | |
| Погрешность | ±3% | |
| Частотный диапазон | 40Гц-70Гц | |
| Стресс тест | Диапазон | 0 - 82 dBrnC* |
| Разрешение | 0.1 dBrnC* | |
| Погрешность | ±5 dBrnC* общая; ±2 dBrnC в диапазоне 10-50 dBrnC * | |
| Сопротивление изоляции | Диапазон | 0 – 999 МОм |
| Разрешение | 1кОм-1МОм=1кОм; 1МОм-10МОм=10кОм;10МОм-100МОм = 100кОм; 100МОм -999 МОм = 1МОм | |
| Погрешность | ±3% | |
| Сопротивление шлейфа | Диапазон | 0 - 100МОм |
| Разрешение | 0-99Ом =0,1Ом; 100Ом-100Мом=4 Ом | |
| Погрешность | ±3% | |
| Сопротивление заземления | Диапазон | 0 – 250 Ом |
| Ток шлейфа | Диапазон | 0-110 мА |
| Разрешение |
0-10мА = 001мА; 10-100мА =0,1мА; более 100мА=1мА |
|
| Погрешность | ±2% | |
| Определение длины линии по емкости | Диапазон | 0 - 30 км |
| Разрешение | 0-30м =0,3м; 30м-6км =4м; 6км -30км=4м | |
| Погрешность | 0-30м =5%; 30м-6км =4%; 6км -30км=10% | |
| Счетчик Пупиновских катушек | Количество | До 5-ти |
| Суммарные шумы (Circuit Noise) | Диапазон | 0 – 90 dBrnC * |
| Разрешение | 0.1 dBrnC * | |
| Погрешность | ±2 dBrnC * | |
| Частота | 300Гц – 4кГц | |
| Продольный шум | Диапазон частот |
300Гц – 3кГц
До 1.1МГц |
| Анализатор спектра | Диапазон частот | До 4 кГц |
| Влияние сетей электропитания | Диапазон | 30 – 110 dBrnC * |
| Разрешение | 0.1 dBrnC * | |
| Погрешность | ±2 dBrnC * | |
| Частота | До 4 кГц | |
| Суммарные потери | Диапазон | От +3 до –70 дБ |
| Разрешение | 0.1 дБ | |
| Погрешность | ±0.5 дБ | |
| Частота | 1004 Гц | |
| Импульсный рефлектометр | Диапазон | До 10км |
| Шаговый рефлектометр | Диапазон | 1,2м – 10км |
| Кабельный мост | Диапазон | 0-61км |
| Локализация повреждений | До 2 Мом | |
| Обнаружение повреждений | 0 – 19.99 Мом | |
| Ток утечки | 73 – 730 мкА | |
| Погрешность | ±0.5% +1 | |
| Тональный сигнал для трассировки | Диапазон частот | 500 – 3500 Гц |
| Эталонный сигнал для измерения затухания | Диапазон частот | 200 Гц до 20 кГц |
| Уровень | От 14 до –20 dBm | |
| Импульсные шумы | Фильтры в диапазонах частот |
С (700 - 3000Гц Е (1 - 50 кГц) F (5 - 245 кГц) G (20 -1100 кГц) |
| Предустановка допустимых порогов | -65 дБм до +5 дБм | |
| Нагрузка | 100 Ω, 135 Ω, 120 Ω | |
| Время измерения | 1мин – 24 часа | |
| Стандарт | ANSI/IEEE 743 | |
| Разрешение дисплея | 320 x 240 | |
| Язык меню | Русский | |
| Память | 400 результатоа «Автотест» а также рефлектограммы и Пупиновские катушки | |
| Порт для связи с ПК | USB | |
| Допустимая влажность воздуха окружающей среды | До 80% без конденсации | |
| Диапазон рабочих температур | От -18 до +50oС | |
| Питание | 3 Li-ion аккумулятора или сеть 220В 50Гц | |
| Альтернативное питание | 6 батареек типа АА | |
| Время работы от аккумулятора | 8 часов | |
| Габариты | 279 x 121 x 76 мм | |
| Вес |
1,4 кг |
|
|
*dBrnC (dB ratio/noise C) где: (дБ) - логарифмическая единица уровней, затуханий и усилений ratio – сигнал; noise –шум; C – тип фильтра (700 - 3000 Гц) Значение, полученное в dBrnC легко пересчитывается в дБм и Вт: 90dBrnC = 0дБм =1мВт измеренное на частоте 1кГц |
||
Режимы работы анализатора Tempo Sidekick Plus
Анализатор Sidekick Plus имеет множество режимов работы, которые расположены в порядке их предпочтительного использования, что позволяет методично и в сжатые сроки локализовать любое повреждение медного кабеля или провести диагностику кабеля в ручном режиме.

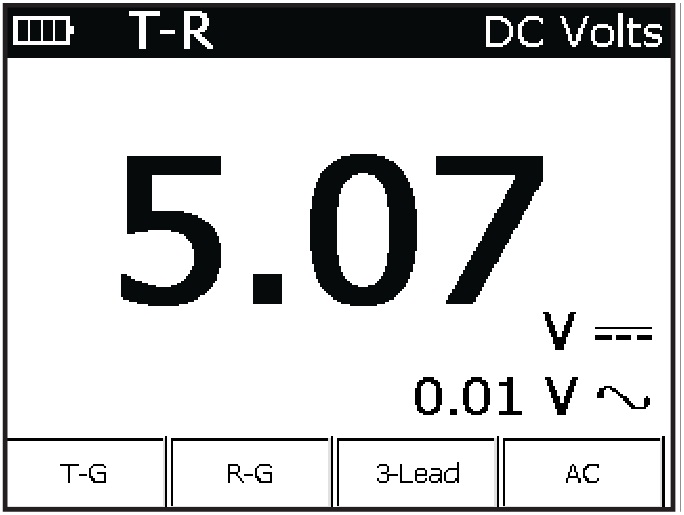

- Volts. Измерение постоянного и переменного напряжения в линии
- Current. Измерение тока шлейфа между АВ, АС, ВС.
- Stress Test. Уникальный режим, в котором производится комплекс измерений и оценивается общее состояние линии и пригодность ее для работы.
Stress Test позволяет диагностировать высокоомные повреждения, обрывы, емкостную асимметрию, пупиновские катушки, битые и перекрещенные пары, проблемы с заземлением. Принцип действия его построен на подаче в линию специального сигнала который вызывает в месте неоднородности (повреждения) шум (Стрессовый шум).
По уровню стрессового шума Sidekick Plus и оценивает общее состояние медной линии.

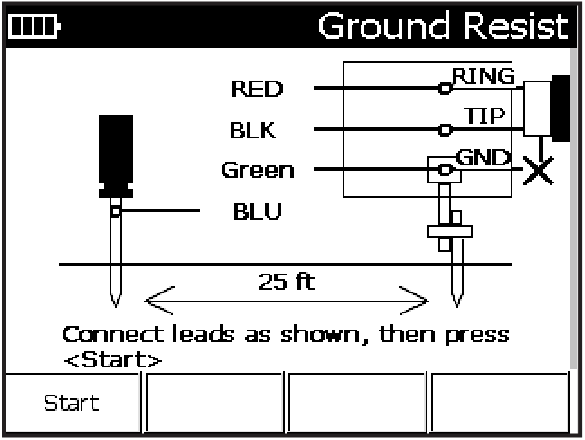

- Ground Resistance Test (GRT) - Измерение сопротивления заземления.
- Leakage. Сопротивление изоляции и сопротивление шлейфа
- Length. Измеряется длина кабеля, используя погонное значение емкости

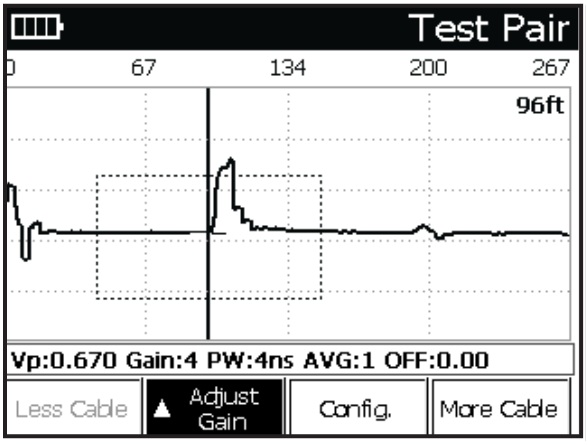

- TDR (Импульсный рефлектометр). Позволяет локализовать в кабеле следующие типы повреждений:
- Низкоомное короткое замыкание между жилами пары и между каждой из жил и землей
- Плохой контакт в муфте
- Обрыв жилы или пары
- Параллельный отвод
- Пупиновская катушка
- Вода в кабеле
- Плавающие повреждения (кратковременное
- замыкание или пропадание контакта)
Для безошибочной диагностики вышеуказанных повреждений, в рефлектометре предусмотренные следующие режимы работы:
- Измерение пары «А»
- Измерение пары «В»
- Одновременное измерение пары «А» и «В» с возможностью их наложения и сравнения
- Вычитание рефлектограммы пары «А» из рефлектограммы пары «В» (дифференциальный режим). Применяется в случае локализации повреждения пары в условиях высоких помех, например в случае замокшего кабеля. Составляющая помех в таком случае одинаковая на всех парах. И при вычитании, она исчезает, давая возможность проанализировать «чистую» рефлектограмму.
- Step TDR (Шаговый рефлектометр, включается как подменю импульсного рефлектометра) – Инструмент нового поколения, который за счет инновационного подхода к диагностике линий основанного на эффекте Доплера, способный локализовать не только повреждения на физическом уровне (подобно импульсному рефлектометру) но и детектировать наведенный сигнал в местах с параллельными отводами (Bridged Tap). Кроме того, он требует меньше навыков в чтении рефлектограмм, проще в эксплуатации и не имеет «мертвых зон», что дает возможность измерять короткие линии (даже внутри объектовую проводку).

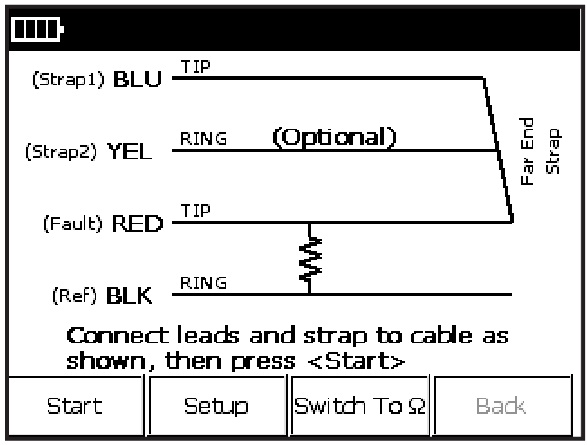

- RFL (Кабельный мост) - Удобный инструмент для диагностики:
- Высокоомных и низкоомных замыканий между жилами кабеля и на землю
- Обрыв пары, жилы или оболочки или повышенный контакт в муфте
- Coils (Счетчик Пупиновских катушек) - Используется совместно с рефлектометром для подсчета Пупиновских катушек и локализации их местоположения.
- Loss - Измеритель затухания сигнала.

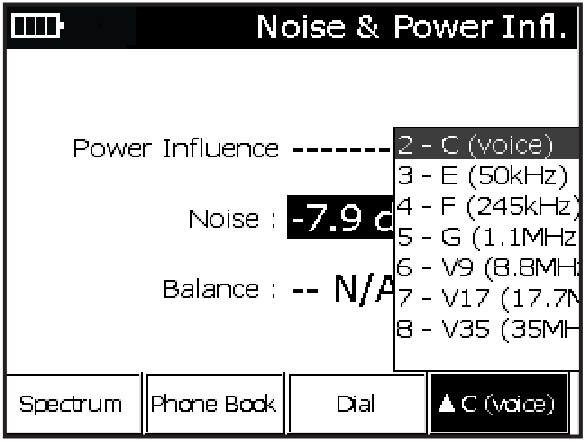

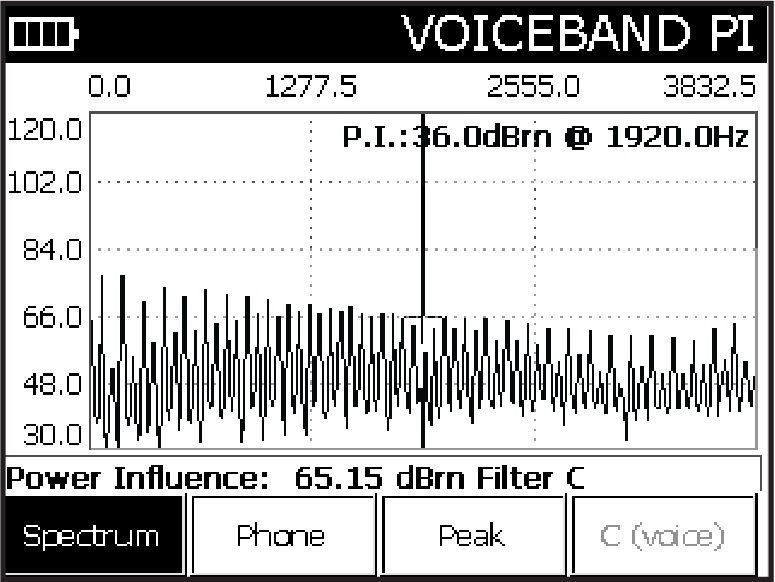

- Noise, PI (Анализатор шумов и влияния сетей электропитания) – Измерение уровня наведенных шумов. Кроме численного значения существует возможность графического представления. Анализ спектра в стандартной комплектации прибора выполняется в диапазоне частот до 4кГц
-
Impulse Noise - Импульсный шум
- Обнаружение и подсчет импульсных шумов (всплесков за период времени от 1 мин до 24 часов, выходящих за установленный порог) а также анализ гистограммы и всплесков импульсного шума в реальном времени.
Диапазоны частот:700Гц-3кГц; 1кГц-50кГц; 5кГц-245кГц; 20кГц-1100кГц;
- Tone (генератор)
- Генератор тонального сигнала частотой 500 – 3500 Гц для трассировки кабеля и отбора пар.
- Генератор опорного сигнала для измерения затухания +14 to –20 dBm; 200 Гц to 20 кГц (с опцией расширения диапазона частот 20Гц - 4,4МГц)

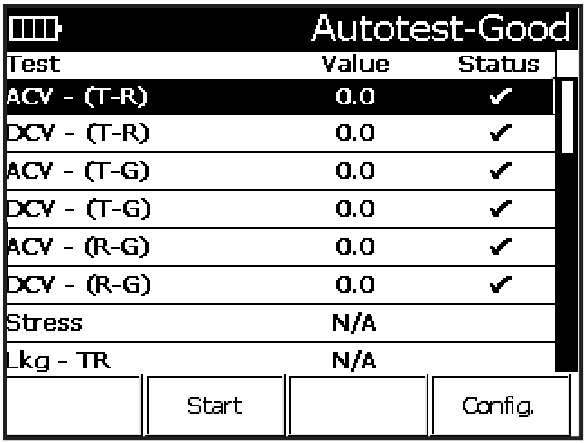

- Autotest (Автотест) - Позволяет одним нажатием провести анализ всех параметров, исключая рефлектометрические и мостовые измерения, сопротивление заземления и импульсный шум.
