Elektronika ECFL 30 - комбинированный анализатор для тестирования качества медных кабелей в ходе их монтажа и эксплуатации. Он включает в себя несколько инструментов для диагностики параметров и точного определения места повреждения.

Основные функциональные возможности Elektronika ECFL 30

  • Измерение напряжения постоянного и переменного тока
  • Измерение сопротивления изоляции, шлейфа и омической асимметрии
  • Измерение емкости и емкостной асимметрии
  • Локализация повреждлений мостами постоянного и переменного тока: Мюррея, Кюпфмюллера, Повторяемый Кюпфмюллера, 3-точечный, Граафа, Витстона
  • Локализация повреждений при помощи импульсного рефлектометра (до 32 км). Режимы тестирования одной пары, двух пар, переходных влияний XTALK, сравнение с памятью
  • Режим автоматического тестирования

Особенности анализатора Elektronika ECFL 30

  • Удобное русскоязычное меню
  • Демонстрационная программа для тренинга
  • Жидкокристаллический дисплей на 320 x 240 точек с подсветкой

Технические характеристики Elektronika ECFL 30

Параметры Значение
Рефлектометр
Режимы измерения
Одна пара L1,L2, L1 длит.время, L2 длит.время L1 с авт.конфигурацией
Две пары

L1& L2, L1-L2, XTALK XTALK с авт.конфигурацией

Виды памяти L1& памяти, L1-памяти
Пределы измерения
Для непупинизир. кабеля (при V/2=100) до 32 км
Для пупинизир. кабеля (при V/2=10) от 6,4 до 32 км
Оценка результатов
С помощью курсора и маркера в метрах
Обновление рефлектограммы ~4/с
Увеличение масштаба. максимум 16
Погрешность
Определение места поврежд. 0,2% от диапазона
Разрешение 0,01 м
Скорость распространения
Для непупинизир. кабеля
  • V/2..................................................от 45 до 149 м/мкс
  • VOP........................................................от 30 до 99 %
Для пупинизир. кабеля
  • V/2...................................................от 1,2 до 30 м/мкс
  • VOP.......................................................от 0,8 до 20 %
Характеристики импульса
Ширина для непупинизир. кабеля от 4 нс до 6 мкс
Ширина для пупинизир. кабеля 330 мкс
Амплитуда размах от 1,3 до 12 В на 120 Ом
Соединение с линией
Импеданс 120 Ом симметричный
Регулировка баланса от 50 до 270 Ом
Регулировка усиления
Диапазон от 0 до 90 дБ
Ступени 6 дБ/ступень
Корректировка амплитуды в зависимости от расстояния
Число ступеней 10
Активный мост
Напряжение
Напряжение постоянного тока до 400 В
Напряжение переменного тока до 250 Вэфф
Погрешность ±3% ±1 В
Диапазон частот от 15 до 300 Гц
Входное сопротивление 2 MОм
Сопротивление по шлейфу
Диапазон измерения от 1 Ом до 10 кОм
Погрешность ±0,3% ±0,1 Ом
Омическая асимметрия
Диапазон сопротив. по шлейфу от 10 до 5000 Ом
Погрешность ±0,2% от Rl ±0.2 Ом
Сопротивление изоляции
Диапазон измерения от 10 кОм до 300 МОм
Измерительное напряжение 100 В
Погрешность от 2 до 5 % ±1 кОм
Емкость
Диапазон измерения от 1 нФ до 2 (10) мкФ
Измерительный сигнал 11 Гц, 100 В
Погрешность ±2% ±0.2 нФ
Емкостная асимметрия
Диапазон измерения от 1 до 2000 нФ
Измерительный сигнал 11 Гц, 100 В
Погрешность для значения Lx/L ±0,2 %
Определение места повреждения постоянным током
Методы измерения Мюррея, Кюпфмюллера, 3-точ
Диапазон сопрот. по шлейфу от 1 Ом до 10 ком
Диапазон сопрот. повреждения до 100 MОм
Измерительное напряжение 100 В
Погрешность (Rl=2 ком, Lx/L=от 0,1 до 1)
  • Сопрот. повреждения < 1 MОм.......................± 0,2 %
  • Сопрот. повреждения - от 1 до 5 MОм...........± 0,3 %
  • Сопрот. повреждения - от 5 до 25 MОм.........± 0,5 %
  • Сопрот. повреждения - от 25 до 100 MОм ........± 2 %
Определение места повреждения постоянным током методом обрыва
Диапазон до 20 км (в завис. от типа кабеля)
Погрешность ±2 % ±0,2 нФ
Пассивный мост
Сопротивление по шлейфу
Диапазон измерения от 1 Ом до 10 кОм
Погрешность ±0,3% ±0,3 Ом
Сопротивление изоляции
Режимы измерения
  • быстрое измерение
  • измерение качества
Диапазоны измерения
  • Быстрое измерение ....................от 10 кОм до 300 MОм
  • Измерение качества ....................................... до 10 ГОм
Измерительное напряжение 100 В
Погрешность
  • от 10 кОм до 50 MОм ...............................5 % ± 1 кОм
  • от 50 до 100 MОм.................................................. 10 %
  • от 100 до 5 000 MОм............................................. 20 % от 5 000
  • от 10 000 MОм ........................................ 30 %
Омическая асимметрия
Диапазон сопрот. по шлейфу от 1 до 5000 Ом
Погрешность ±0,2% от Rl ±0,2 Ом
Разрешение для значения Lx/L (Mk)
  • В диапазоне ∆R 10% ....................................... 1/10000
  • В диапазоне ∆R 10% ....................................... 1/1000
Определение места повреждения постоянным током
Методы измерения Мюррея, Кюпфмюллера, 3-точ.
Диапазон сопрот. по шлейфу от 1 Ом до 10 ком
Диапазон сопрот. повреждения до 100 MОм
Измерительное напряжение 100 В
Погрешность (Rl=2 ком, Lx/L=от 0,1 до 1)
  • Сопрот. повреждения < 1 MΩ.............................. 0,2 %
  • Сопрот. повреждения от 1 до 5 MОм............... 0,3 %
  • Сопрот. повреждения от 5 до 25 MОм............. 0,5 %
  • Сопрот. повреждения от 25 до100 MОм............. 2 %
Разрешение для значения Lx/L (Mk) 1/1000
Метод определение места повреждения переменным током Кюпфмюллера
Диапазон сопрот. по шлейфу от 1 Ом до 10 кОм
Диапазон сопрот. повреждения до 25 MОм
Измерительный сигнал 11 Гц, 100 В
Погрешность (Rl=2 ком, Lx/L=от 0,1 до1)
  • Сопрот. повреждения < 1 MОм........................ ±0,3 %
  • Сопрот. повреждения от 1 до5 MОм ............... ±0,5 %
  • Сопрот. повреждения от 5 до 25 MОм............. ±1,0 %
Разрешение для значения M 1/1000
Емкостная асимметрия переменным током
Диапазон измерения от 10 до 2000 нФ
Погрешность для значения Lx/L ±0,2 %
Измерительный сигнал 11 Гц, 100 В
Разрешение для значения Lx/L
  • В диапазоне Lx/L=от 0,9 до 1,1 ....................... 1/10000
  • В диапазоне Lx/L1.1................... 1/1000
Определение места повр. методом Граафа
Диапазон сопр. по шлейфу от 10 Ом до 10 кОм
Диапазон постоянного тока от 10 мкA до 1 A
Погрешность измерения тока ±0,3% ±2µA
Погрешность значения Lx/L (ток >0,1 мА) ±3%
Погрешность значения Lx/L (ток >1 мА) ±0,3%
Предварительные измерения
Мешающее напряжение
Режим измерения Повторяемое измерение
Диапазон измерения Напряжение постоянного тока (DC) до 400 В
Напряжение переменного тока (AC) до 250 Вэфф
Погрешность ±3 % ±1 В
Диапазон частот от 15 до 300 Гц
Сопротивление входа 2 MОм
Сопротивление по шлейфу
Режим измерения Повторяемое измерение
Диапазон измерения от 1 Ом до 10 кОм
Погрешность ±0,5 % ±0,2 Ом
Сопротивление изоляции
Режим измерения Повторяемое измерение
Диапазон измерения от 10 кОм до 300 MОм
Время измерения ~ 3 c
Измерительное напряжение 100 В
Погрешность (без мешающих напряжений) в % от результата измерения 20 %
Постоянный ток
Диапазон измерения от 5 мкA до 0.1 A
Погрешность ±0,5 %+ 0,1 мкA
Температура (с температурным пробником Pt 1000)
Диапазон температур от −20 до +60°C
Разрешение 0,1°C
Погрешность ±0,4°C
Автоматическое быстрое тестирование
Мешающее напряжение
Диапазон измерения до 400 В DC, 250 В AC
Результаты измерений Vab, VaE и VbE
Изоляция
Диапазон измерения от 10 кОм до 300 MОм
Время измерения ~3 x 20 с
Емкость
Диапазон измерения от 10 до 2000 нФ
Емкостная асимметрия
Результаты измерений асимметрия %
Измерительный сигнал 11 Гц, 100 В
Автоматическое тестирование качества
Изоляция
Диапазон измерения от 10 кОм до 10 000 MОм
Время измерения ~3 x 35 c
Емкость
Диапазон измерения от 10 до 2000 нФ
Емкостная асимметрия
Результаты измерений асимметрия
Разрешение 1/1000
Сопротивление по шлейфу
Диапазон измерения от 1 Ом до 10 кОм
Погрешность ±0,3% ±0,1 Ом
Омическая асимметрия
Диапазон сопрот. по шлейфу от 10 Ом до 5 кОм
Разрешение 1/1000
Общие характеристики
Источник питания и дисплей
Аккумулятор
  • Внутренняя NiMH аккумуляторная батарея
  • Время работы прибл. 8 часов (без подсветки)
  • Зарядка (без вынимания батареи)
  • Время заряда.менее 3 часов (режим быстрого заряда)
Питание от сети 90 - 260 В, с помощью сетевого адаптера
Питание от автомобильной батареи 12 В..... с пом. автом. адаптера
Дисплей TFT- ЖКИ 320 x 240 точек
Соединители
Соединитель для сетевого адаптера 2,1/5,5 мм коакс.
Линия L1 и L2
  • Соединители..........................банановые гнезда 4 мм
  • Соединитель "Земля"............ банановое гнездо 4 мм
USB A USB 1.1 порт хоста для накопителя USB (поддерживаемый файловой системой FAT16, FAT32)
USB B USB 1.1 порт для присоединения PC (поддерживаемый драйвером устройства)
Защита от перегрузки
Между a и b или землей 500 В DC, 350 В AC
Продольное напряжение 60 В AC
Пределы окружающей температуры
Опорная 23±5 °C, Отн. Влажность – от 45 до 75 %*
Нормальная работа от 0 до +40 °C Отн. Влажность – 30 до 75% *(<25 г/м3)
Предельные рабочие условия от -5 до +45 °C Отн. Влажность –от 5 до 95% *(< 29 г/м3)
Хранение и транспортирование от –40 до +70 °C Отн. Влажность – 95% при +45°C *(<35 г/м3)
Ячейки памяти
Для результатов тестирования 50
Для параметров кабеля 50
Конструктивные данные
Размеры 224 x 160 x 75 мм
Масса (включая блок батарей) около 18 кг

ЧЕТЫРЕ ПРИБОРА В ОДНОМ

  • Активный мост, определение места повреждения кабеля, при малом мешающего напряжения
  • Пассивный мост, определение места повреждения кабеля, при большом мешающего напряжения
  • Поиск методом Граафа, определение места повреждения для полностью намокшего кабеля
  • Рефлектометр, повреждения кабеля с малым импедансом,определение места перепутывания

АКТИВНЫЙ МОСТ

Применяется для точного определения места повреждения при низком уровне мешающих напряжений.

  • DC методы: Мюррея, 3-точек, Купфмюллера, повторный Купфмюллер
  • AC методы: определение обрыва измерением емкости, повторный Купфмюллер
  • Измерение разницы сопротивлений
  • Измерение сопротивления петли и сопротивления изоляции

МОСТ ВИТСТОНА

Применяется для определения места повреждения при высоком уровне мешающих напряжений

ПАССИВНЫЙ МОСТ

  • DC методы: Мюррея, 3-точек, Купфмюллера, измерение разницы сопротивлений
  • AC методы: Купфмюллера, Измерение емкостной асимметрии
  • Измерение сопротивления петли и сопротивления изоляции

ОПРЕДЕЛЕНИЕ МЕСТА ПОВРЕЖДЕНИЯ МЕТОДОМ ГРААФА

Применяется для точного определения места повреждения при низком уровне мешающих напряжений на полностью замокшем кабеле, где мешающие напряжения обычно высокие и перемежающиеся.

  • Основывается на проведении синхронного измерения по постоянному току на обоих концах
  • Точное определение места неисправности при высоком мешающем постоянном напряжении

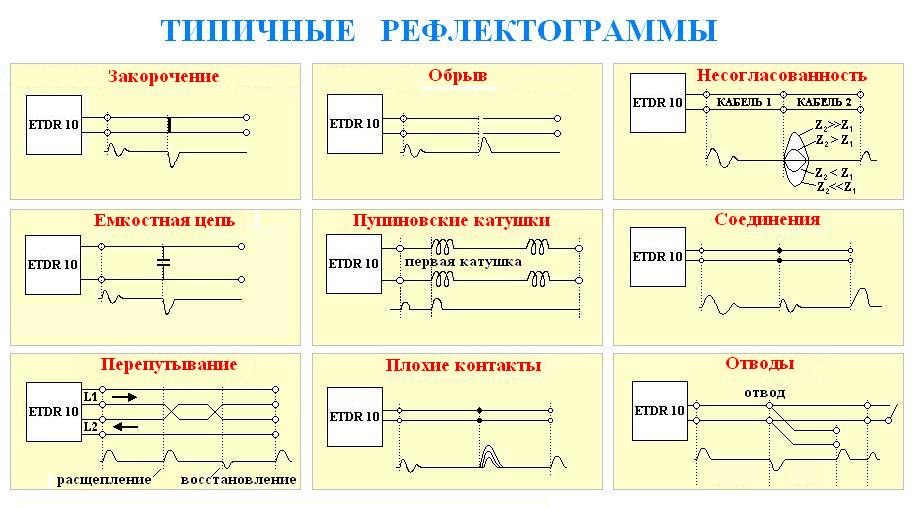

ПОИСК МЕСТА НЕИСПРАВНОСТИ РЕФЛЕКТОМЕТРОМ (TDR)

Применяется для нахождения повреждений с низким импедансом и разбитостью (расщеплением) пар, вызывающих внятные переходы между парами. Прибор имеет ручные и автоматические конфигурации тестирования.

  • Поиск обрыва, КЗ до 32 км
  • Поиск обрыва, КЗ на пупинизированном кабеле Новинка !!
  • Сравнение двух пар
  • Сравнение с сохраненными кривыми
  • Поиск точки прослушивания

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ

  • ELC 30 устройство дистанционного управления для закорочения/обрыва дальнего конца
  • ECFL 30S дистанционно управляемый ведомый прибор для измерений методом Граафа

ПОСЛЕДОВАТЕЛЬНОСТЬ АВТОМАТИЧЕСКИХ ИЗМЕРЕНИЙ

  • Обследование состояния кабеля для нахождения лучшего метода тестирования
  • Быстрый тест основных параметров кабеля: изоляции, емкости, емкостной асимметрии с предоставлением протокола испытаний
  • Последовательность тестирования качества

ОЦЕНКА ЗАТУХАНИЯ И СКОРОСТИ ПЕРЕДАЧИ ДАННЫ Новинка !!

  • Базируется на односторонних измерениях параметров кабеля и шума.

МОНИТОР

  • Монитор LCD 320 x 240 пикселей с подсветкой

ECFL 30 имеет графический дисплей для использования системы меню и развернутой системы справки, что обеспечивает пользователю очень простую работу с прибором.

ИНТЕРФЕЙСЫ USB и программы РС

  • Порт USB B device-для прямой связи с РС
  • Порт USB A host-порт для накопителя информации для связи с РС (непрямая передача).

Непрямая передача выгодна тому пользователю, который не имеет прав администратора для установки специального драйвера на свой PC.

  • Опциональная программа РС для обработки результатов измерений

Elektronika ECFL 30 - кабельный анализатор

Артикул: ELK-ECFL 30

  • Измерение напряжения постоянного и переменного тока
  • Измерение сопротивления изоляции, шлейфа и омической асимметрии
  • Измерение емкости и емкостной асимметрии
  • Локализация повреждлений мостами постоянного и переменного тока: Мюррея, Кюпфмюллера, Повторяемый Кюпфмюллера, 3-точечный, Граафа, Витстона
  • Локализация повреждений при помощи импульсного рефлектометра (до 32 км). Режимы тестирования одной пары, двух пар, переходных влияний XTALK, сравнение с памятью
  • Режим автоматического тестирования

Elektronika 425-000-000 - интеллектуальный ведомый прибор ECFL 30S

Артикул: ELK-Slave-ECFL-30S

  • Замыкание или размыкание дальних концов испытуемой пары, в случае необходимости выполнять измерения водиночку.
  • Измерение тока на дальнем конце испытуемой пары, когда применяется метод Граафа.

Цена: 102 363.70 руб.

Elektronika 421-000-000 - опция организации шлейфа ELC 30 для анализатора ECFL 30

Артикул: ELK-ELC 30

  • Замыкание или размыкание дальних концов испытуемой пары, когда измерение выполняется одним лспециалистом, в ходе которого дальние концы должны быть разомкнуты или замкнуты (например, метод Кюпфмюллера). Устройство является дистанционно управляемым посредством ECFL 30 через испытуемую пару

Цена: 48 522.85 руб.

Elektronika SW 419-540-000 - опция одностороннего тестирования линии для ECFL 30

Артикул: ELK-SW 419-540

Цена: 34 431.28 руб.

Elektronika SW 419-510-000 - опция передачи данных на ПК для ECFL 30

Артикул: ELK-ECFL 30-ПД

Цена: 29 911.46 руб.

Elektronika SW 419-530-000 - пупинизированный кабель для ECFL 30

Артикул: ELK-SW 419-530

Цена: 46 528.48 руб.

Elektronika SW 419-520-000 - мультисекционный кабель для ECFL 30

Артикул: ELK-SW 419-520

Цена: 56 499.31 руб.

Артикул: ELK-HW-378-000

Цена: 7 477.86 руб.

Elektronika Y-146-014 - температурный пробник РТ1000

Артикул: ELK-Y-146-014

Цена: 11 632.12 руб.

Elektronika 355-140 000B - аккумуляторная батарея для ECFL 30

Артикул: ELK-BAT-ECFL30

Цена: 16 950.11 руб.
