Tempo Sidekick Plus 1155-5003 - анализатор DSL

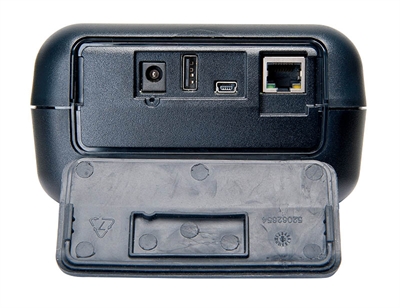

Технические характеристики Tempo Sidekick Plus Kit

*dBrnC (dB ratio/noise C) где:

• (дБ) - логарифмическая единица уровней, затуханий и усилений

• – сигнал;

• –шум;

• – тип фильтра (700 - 3000 Гц)

• легко пересчитываются в дБм и Вт: 90dBrnC = 0дБм =1мВт измеренное на частоте 1кГц

Режимы работы анализатора Tempo Sidekick Plus

Анализатор Sidekick Plus имеет множество режимов работы, которые расположены в порядке их предпочтительного использования, что позволяет методично и в сжатые сроки локализовать любое повреждение медного кабеля или провести диагностику кабеля в ручном режиме.

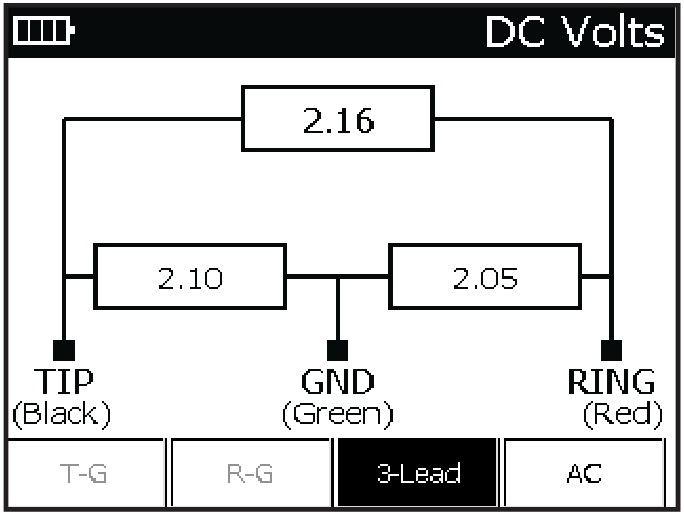

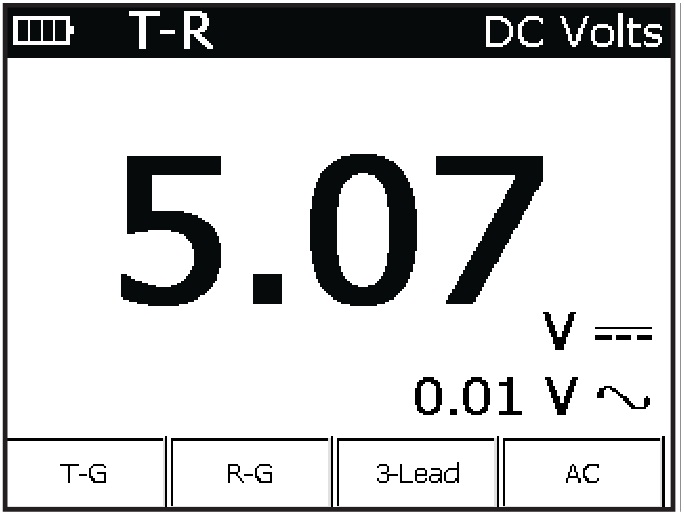

• Volts. Измерение постоянного и переменного напряжения в линии
• Current. Измерение тока шлейфа между АВ, АС, ВС.
• Stress Test. Уникальный режим, в котором производится комплекс измерений и оценивается общее состояние линии и пригодность ее для работы.

Stress Test позволяет диагностировать высокоомные повреждения, обрывы, емкостную асимметрию, пупиновские катушки, битые и перекрещенные пары, проблемы с заземлением. Принцип действия его построен на подаче в линию специального сигнала который вызывает в месте неоднородности (повреждения) шум (Стрессовый шум). По уровню стрессового шума Sidekick Plus и оценивает общее состояние медной линии.

• Ground Resistance Test (GRT) - Измерение сопротивления заземления.

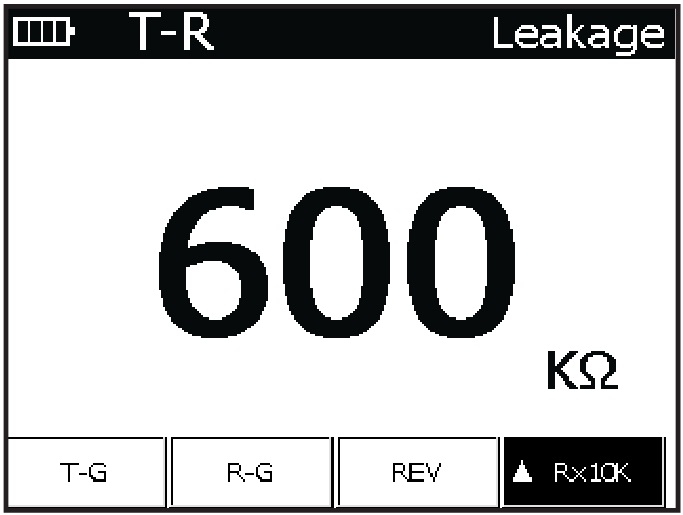

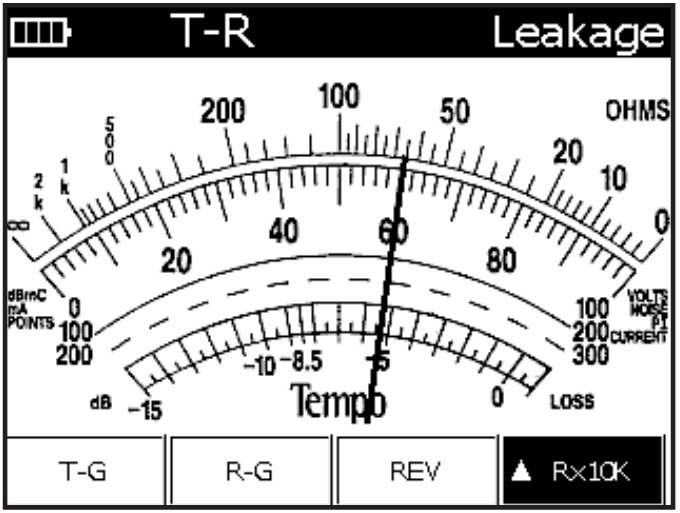

• Leakage. Сопротивление изоляции и сопротивление шлейфа
• Length. Измеряется длина кабеля, используя погонное значение емкости
• TDR (Импульсный рефлектометр). Позволяет локализовать в кабеле следующие типы повреждений:
  • Низкоомное короткое замыкание между жилами пары и между каждой из жил и  землей
  • Плохой контакт в муфте
  • Обрыв жилы или пары
  • Параллельный отвод
  • Пупиновская катушка
  • Вода в кабеле
  • Плавающие повреждения (кратковременное замыкание или пропадание контакта)

Для безошибочной диагностики вышеуказанных повреждений, в рефлектометре предусмотренные следующие режимы работы:

• Измерение пары «А»
• Измерение пары «В»
• Одновременное измерение пары «А» и «В» с возможностью их наложения и сравнения
• Вычитание рефлектограммы пары «А» из рефлектограммы пары «В» (дифференциальный режим). Применяется в случае локализации повреждения пары в условиях высоких помех, например в случае замокшего кабеля. Составляющая помех в таком случае одинаковая на всех парах. И при вычитании, она исчезает, давая возможность проанализировать «чистую» рефлектограмму.
• RFL (Кабельный мост) -  Удобный инструмент для диагностики:
  • Высокоомных и низкоомных замыканий между жилами кабеля и на землю
  • Обрыв пары, жилы или оболочки или повышенный контакт в муфте
• Coils (Счетчик Пупиновских катушек) - Используется совместно с рефлектометром для подсчета Пупиновских катушек и локализации их местоположения.
• Loss - Измеритель затухания сигнала.

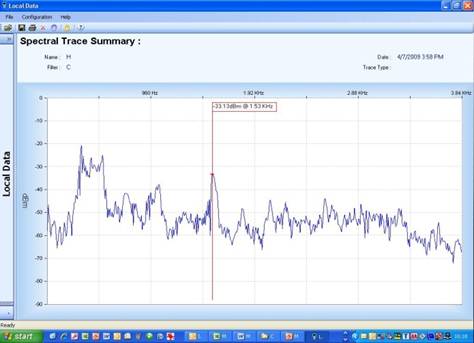

• Noise, PI (Анализатор шумов и влияния сетей электропитания) – Измерение уровня наведенных шумов. Кроме численного значения существует возможность графического представления. Анализ спектра в стандартной комплектации прибора выполняется в диапазоне частот до 4кГц.
• Генератор тонального сигнала частотой 500 – 3500 Гц для трассировки кабеля и отбора пар.
• Генератор опорного сигнала для измерения затухания  +14 до –20 dBm; 200 Гц до 20 кГц

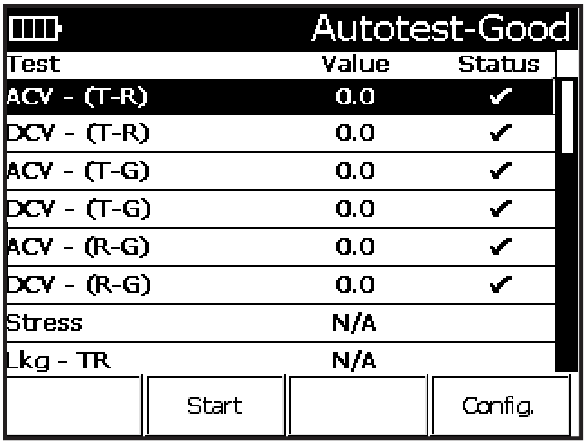

• Autotest (Автотест) - Позволяет одним нажатием провести анализ всех параметров, исключая рефлектометрические и мостовые измерения, сопротивление заземления и импульсный шум.

Аксессуары к анализатору DSL Tempo Sidekick Plus 1155-5003

Фото	Наименование
	Tempo SP-F - Адаптер коаксиального кабеля для Sidekick
	Tempo FED - удаленный блок к анализатору Sidekick Plus
	Обновление прошивки анализатора Sidekick Plus
	Обновление ПО для обработки результатов измерения и формирования отчетов
