VIAVI MTS-5800 — транспортный анализатор
VIAVI MTS-5800 - транспортный анализатор, позволяющий выполнять инсталляцию и обслуживание транспортных сетей 10G. MTS-5800 обеспечивает диагностику сквозной передачи данных по сети, настройку туннелей, поддержку Ethernet OAM и соблюдение соглашений SLA. Встроенные тесты J-Complete, захват и декодирование трафика, автотест J-Mentor помогают инженерам выполнять полную диагностику сервисов на любом уровне OSI с помощью одного прибора.
Поддерживаемые технологии
-
T-Carrier (DS1 и DS3);
-
PDH (от Е1 до E4);
-
SONET (от STS-1 до OC-192);
-
SDH (от STM-1e до STM-64);
-
Ethernet (10/100/1000, 1G оптический, LAN и WAN с Ethernet 10G);
-
IP (10/100/1000, оптический 100M, 1G оптический, LAN и WAN с Ethernet 10G);
-
TCP/UDP (10/100/1000, оптический 100M, Ethernet 1G и LAN с 10G).
Тестирование Ethernet и IP сетей
- Тестирование транспортных сетей Carrier Ethernet и проверка классов сервиса (CoS) для нескольких потоков, услуг Triple-Play;
- Диагностика Ethernet/IP сетей, захват и последующий анализ пакетов для выявления источников проблем;
- Имитация первичного и вторичного задающего генератора для гарантии правильности передачи 1588v2 PTP сообщений с загрузкой каналов;
- Проверка точности синхронизации на основе SyncE и прохождение ESMC сообщений;
- Поддержка сетей Packet Transport Network (PTN) с генерацией трафика MPLS-TP и анализом QoS, а также одновременная проверка работы OAM Label 13 и 14;
- Поддержка работоспособности приложений и сервисов Ethernet на скоростях от 10 Мбит/сек до 10 Гбит/сек в сетях IPv4 и IPv6;
- Проверка SLA в сетях Ethernet/IP на уровнях 1-4 с поддержкой RFC 2544 с настройкой до 8 VLAN тегов, Q-in-Q, VPLS и MPLS/VPLS инкапсуляций;
- Тестирование оптических интерфейсов 10 GigE LAN и WAN на длинах волн 850, 1310 и 1550 нм и поддержка Tunable XFPs.
Тестирование SONET/SDH
- Тестирование SONET/SDH на скорости от OC-3/STM-1 до OC-192/STM-64 включая APS и захват POH байтов с настройкой триггеров;
- Измерение BER, тестирование APS и мониторинг тракта на PDH интерфейсах (T1, E1, E3, DS3, E4);
- Измерение BER на fractional T1/E1, DS0 интерфейсах, анализ сигнала, включая скорости Nx56 и Nx64;
- Проверка ISDN DS1 PRI интерфейсов, имитируя работу TE и NT, декодирование D канала, размещение и получение голосовых вызовов;
- Проверка качества оптических каналов 3.1 Гбит/сек, используя шаблоны для BER и измерение задержки.
Тестирование CPRI
- Поддержкой технологий LTE и сетей сотовой связи 3G/4G;
- Проверка правильности конфигурации транспортных устройств;
- Проверка надежности передачи протокола CPRI по сетям DWDM;
- Тестирование битовых ошибок и задержки в канале;
- Поддержка CPRI 614M, 1.2G, 2.4G, 3.1G, 9.8G
Транспортный анализатор MTS-5800 поставляется в следующих комплектах:
| Single Port | |
| JD-MTS5812LB | Комплект MTS-5800 Loopback Only Package for MTS5812 |
| JD-MTS5800-PDH | Комплект MTS-5800 MTS5801P, all PDH interfaces. Bantam, BNC Cables |
| JD-MTS5801P-STM4 | Комплект MTS-5800 MTS5801P, PDH-STM4,Cables,Optics |
| JD-MTS5801P-STM16 | Комплект MTS-5800 MTS5801P, PDH-STM16,Cables,Optics,FibScope |
| JD-MTS5812P-STM64 | Комплект MTS-5800 MTS5812P, PDH-STM64,Cables,Optics,FibScope |
| JD-MTS5801P-PDH-GIGE | Комплект MTS-5800 MTS5801P, PDH, 1G Eth, CoS,Cables,Optics |
| JD-MTS5801P-STM4-GIGE | Комплект MTS-5800 MTS5801P, PDH-STM4, 1G Eth, CoS,Cables,Optics |
| JD-MTS5801P-STM16-GIGE | Комплект MTS-5800 MTS5801P,PDH-STM16,1G Eth,CoS,Cables,Optics,FibScope |
| JD-MTS5812P-STM64-10GE | Комплект MTS-5800 MTS5812P,PDH-STM64,1-10GEth,CoS,Cables,Optics,FibScope |
| JD-MTS5801-GIGE | Комплект MTS-5800 MTS5801, 1G Eth,CoS,Cables,Optics |
| JD-MTS5812-1G-10GE | Комплект MTS-5800 MTS5812, 1-10G Eth,CoS,Cables,Optics,FibScope |
| Dual Port | |
| JD-MTS5802P-STM4-DP | Комплект MTS-5800 MTS5802P,Dualport,PDH-STM4,Cables,Optics |
| JD-MTS5802P-STM16-DP | Комплект MTS-5800 MTS5802P,Dualport,PDH-STM16,Cables,Optics,FibScope |
| JD-MTS5812P-STM64-DP | Комплект MTS-5800 MTS5812P,Dualport,PDH-STM64,Cables,Optics,FibScope |
| JD-MTS5802P-PDH-GIGE-DP | Комплект MTS-5800 MTS5802P,Dualport,PDH,1G Eth,CoS,Cables,Optics |
| JD-MTS5802P-STM4-GIGE-DP | Комплект MTS-5800 MTS5802P,Dualport,PDH-STM4,1G Eth,CoS,Cables,Optics |
| JD-MTS5802P-STM16-GIGE-DP | Комплект MTS-5800 MTS5802P,Dualport,PDH-STM16,1GEth,CoS,Cables,Optics,FibScope |
| JD-MTS5812P-STM64-10GE-DP | Комплект MTS-5800 MTS5812P,Dualpt,PDH-STM64,1-10GE,CoS,Cables,Optics,FibScope |
| JD-MTS5802-GIGE-DP | Комплект MTS-5800 MTS5802,Dualport,1G Eth,CoS,Cables,Optics |
| JD-MTS5812-1G-10GE-DP | Комплект MTS-5800 MTS5812,Dualport,1-10G Eth,CoS,Cables,Optics,FibScope |
Экран: 7LCD 800х600
Встроенная память: минимум 1Гб

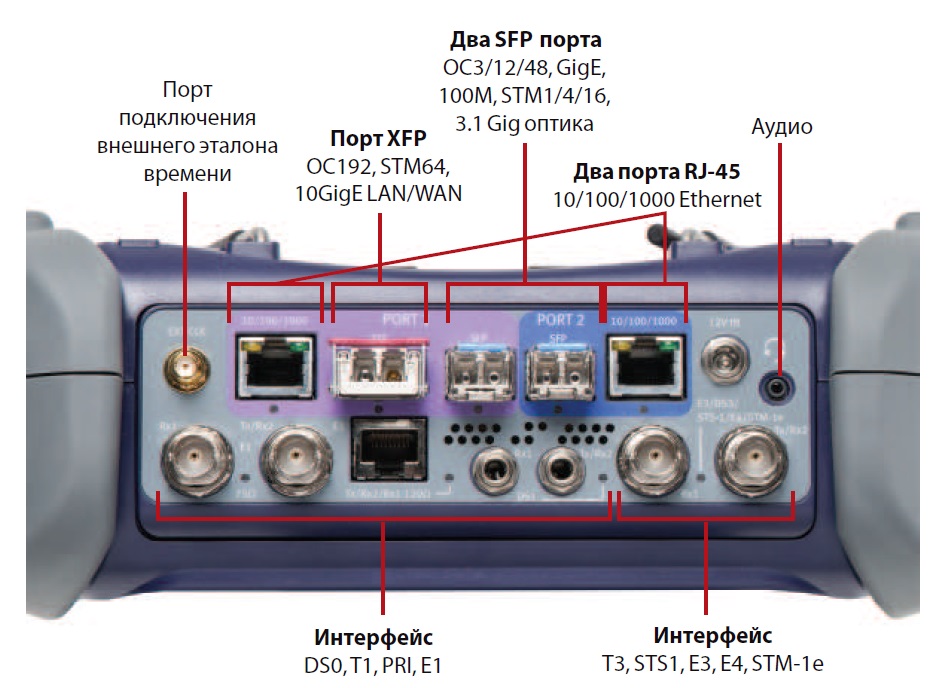

Интерфейсы: 2хUSB 2.0, 1xRJ45 Ethernet, 1xRS-232, 1xBluetooth, 1xWiFi с USB адаптером, 1 аналоговый порт для микрофона
Вес MTS-5800 VIAVI: 1,7 кг
Габариты (ШхВхГ): 21 х 17 х 4 или 8 см (в зависимости от комплекта)
Рабочая температура : 0 ~ +50°С
Полный список опций для VIAVI MTS-5800
Данные опции являются программными и активуруются на MTS-5800 с помощью буквенно-цифрового ключа.
| Системные опции | |
| JD-C5BT | Опция MTS-5800 BlueTooth TEST OPTION, программная |
| JD-C5WIFI | Опция 5800 Wifi включая 802.11 Dongle |
| JD-C5REMCTRL | Опция командной строки для удаленного контроля |
| JD-C5DUALPORT | Опция MTS-5800 Dual Port Enable TEST OPTION, программная |
| Опции PDH, E1/E3/E4 | |
| JD-C5ELECJIT | Опция MTS-5800 T1 and T3 Electrical Rx Jitter Test Option, программная |
| JD-C5DS1DS3HDLC | Опция DS1/DS3 HDLC/PPP, прогрраммная |
| JD-C5DS3STS1 | Опция MTS-5800 DS3/STS-1 Electrical TEST OPTION, программная |
| JD-C5E1DS1 | Опция MTS-5800 E1/DS1 Electrical TEST OPTION, программная |
| JD-C5E3E4STM1E | Опция MTS-5800 E3/E4/STM-1e Electrical TEST OPTION, программная |
| Опции SONET/SDH | |
| JD-C5LSSONSDH | Опция MTS-5800 OC-3/STM-1 & OC-12/STM-4 TEST OPTION, программная |
| JD-C525GSONSDH | Опция MTS-5800 OC-48/STM-16 TEST OPTION, программная |
| JD-C510GSONSDH | Опция MTS-5800 OC-192/STM-64 TEST OPTION |
| Опции Ethernet | |
| JD-C510M1GE | Опция MTS-5800 10M-1G Elec & 100M-1GE Opt Eth TEST OPTION, программная |
| JD-C510GELAN | Опция MTS-5800 10GigE LAN Ethernet TEST OPTION, программная |
| JD-C510GEWAN | Опция MTS-5800 10GigE WAN Ethernet TEST OPTION, программная |
| JD-C5ETHLPBK | Опция MTS-5800 Ethernet Loopback TEST OPTION, программная |
| Опции 3G/4G LTE CPRI/OBSAI | |
| JD-C5614MCPRI | Опция MTS-5800 614M CPRI, програмнная |
| JD-C512GCPRI | Опция MTS-5800 1.2G CPRI, програмнная |
| JD-C524GCPRI | Опция MTS 5800 2.4G Optical BERT, програмнная |
| JD-C53GOBSAI | Опция MTS 5800 3G OBSAI BERT, програмнная |
| JD-C5LSL131G | Опция MTS-5800 3.072 Layer 1 Test (CPRI 3.1G rate) c PRBS задержкой, програмнная |
| JD-C53GCPRI | Опция MTS 5800 3.072G Optical BERT, програмнная |
| JD-C598GCPRI | Опция MTS-5800 9.8G (Layer 1 only) CPRI test with patterns, програмнная |
| JD-C5768MOBSAI | Опция 768M OBSAI, програмнная |
| JD-C515GOBSAI | Опция 1.5G OBSAI, програмнная |
| JD-C561GCPRI | Опция MTS5800v2 6pt1G CPRI, програмнная |
| JD-C549GCPRI | Опция MTS5800v2 4pt9G CPRI, програмнная |
| JD-C561GOBSAI | Опция MTS5800v2 6pt1G OBSAI, програмнная |
| Опции Fiber Channel | |
| JD-C51G2G4GFC | Опция MTS-5800 1G, 2G and 4G Fibre Channel Test Option, программная |
| JD-C58GFC | Опция MTS-5800v2 8G Fibre Channel, программная |
| JD-C510GFC | Опция MTS-5800v2 10G Fibre Channel, программная |
| Опции OTN | |
| JD-C5ODU0 | Опция MTS5-800v2 ODU0, программная |
| JD-C5ODUFLEX | Опция MTS5-800v2 ODU0 Flex, программная |
| JD-C5OTU1 | Опция MTS5-800v2 OTU1, программная |
| JD-C5OTU2 | Опция MTS5-800v2 OTU2, программная |
| JD-C5OTU2E | Опция MTS5-800v2 OTU2E, программная |
| JD-C5ODUMUX12 | Опция MTS5-800v2 ODU1and2 MUXING, программная |
| Сервисные опции | |
| JD-C5MACINMAC | Опция MTS-5800 Ethernet MAC-in-MAC TEST OPTION, программная |
| JD-C5MPLSVPLS | Опция MTS-5800 Ethernet MPLS/VPLS TEST OPTION, программная |
| JD-C5MPLSTP | Опция MTS-5800 Ethernet MPLS-TP & OAM TEST OPTION, программная |
| JD-C5LSCAPTURE | Опция MTS-5800 10/100/1000M & 1GigE Packet Capture TEST OPTION, программная |
| JD-C510GCAPTURE | Опция MTS-5800 10GigE Packet Capture TEST OPTION, программная |
| JD-C5LSLAYER4 | Опция MTS-5800 10/100/1000M & 1GigE L4 TCP/UDP TEST OPTION, программная |
| JD-C510GLAYER4 | Опция MTS-5800 10GigE L4 TCP/UDP TEST OPTION, программная |
| JD-C5COS | Опция MTS-5800 Multiple Streams/COS TEST OPTION, программная |
| JD-C5LSSYNCE | Опция MTS-5800 1GigE Optical Sync-E TEST OPTION, программная |
| JD-C510GESYNCE | Опция MTS-5800 10GigE Optical Sync-E TEST OPTION, программная |
| JD-C5ETHSOAM | Опция MTS-5800 Ethernet Service and Link Layer OAM TEST OPTION, программная |
| JD-C5LS1588 | Опция MTS-5800 10/100/1000M & 1GigE IEEE 1588 TEST OPTION, программная |
| JD-C5IPV6 | Опция MTS-5800 Ethernet IPv6, программная |
| JD-C5VOIP | Опция MTS-5800 VoIP c SIP & H.323 Fast, программная |
| JD-C5JPROOF | Опция MTS-5800 J-Proof Layer 2 Transparency, программная |
| JD-C5LSJPROFILER | Опция MTS-5800 10M-1G J-Profiler Traffic Explorer, программная |
| JD-C5TAMSCRIPT | Опция MTS-5800 TAM Automation, программная |
| JD-C5OWD | Опция MTS-5800 One Way Delay, программная |
| JD-C5HDLCCAPTURE | Опция MTS-5800 захвата HDLC/PPP, программная |
| JD-C5IPVIDEO | Опция MTS-5800v2 IP Video, программная |
| JD-C5DUAL10G | Опция добавления 2го параллельного функционала 10G на MTS-5822P |
| JD-C5MDI | Опция MTS-5800v2 MDI for IPTV, программная |
| JD-C5MSTV | Опция MTS-5800v2 MSTV, программная |
| JD-C5TIMING | Опция MTS-5800v2 Timing and Clock Analysis, программная |
