Elektronika EDA 10 - анализатор интерфейсов передачи данных

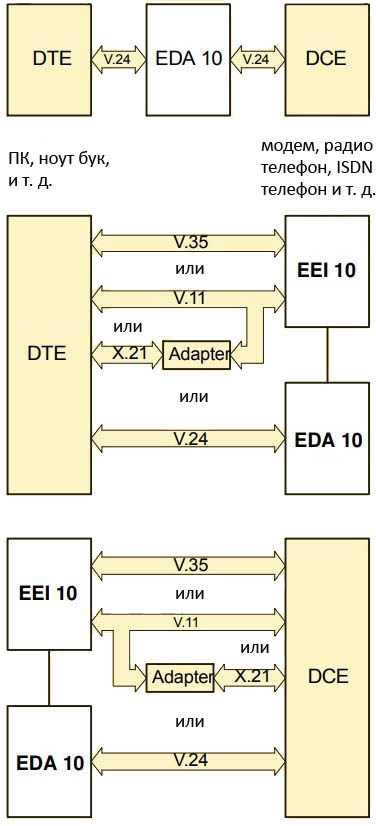

Elektronika EDA 10 - анализатор интерфейсов передачи данных (Datacom). Он применяется в ходе инсталляции и эксплуатации оборудования передачи данных и поиске неисправностей в синхронных и асинхронных системах. Elektronika EDA 10 способен контролировать и реконфигурировать сигналы в цифровых интерфейсах V.24, V.35, V.11, X.21 между DCE (оборудование передачи данных) и DTE (терминальное оборудование пользователя).
Особенности анализатора Elektronika EDA 10
- тестирования интерфейса V.24.
- V.35, V.11, X.21 внешние интерфейсы (опция ELK-EEI 10).
- имитация DTE или DCE.
- бит и байт- ориентированный синхронный или асинхронные режимы.
- функции BER- теста, мониторинга, трансляции, таймирования, автоматической конфигурации.
- пять видов кодирования/декодирования данных.
- индикация состояния линии связи.
- анализ результатов BER-теста, по Рекомендации МСЭ-T G.821
- хранение установок и результатов.
- распечатка результатов.
- возможность прерывания цепей.
- дистанционное управление по стыку RS232C.
- индикация LED линейных сигналов и мониторинг линии.
Технические характеристики Elektronika EDA 10
| Параметр | Значение |
| Интерфейс | |
| Основной интерфейс | V.24 |
| Данные | |
| Скорость | 50 бит/сек. до 64 кбит/сек., с разрешением 1 бит/сек. |
| Кодирование/Декодирование | NRZ, NRZI, биполярная единица, биполярный нуль, манчестерский |
| Виды измерений | |
| BER тест |
|
|
|
|
|
| Мониторинг. Характеристика кодов: |
5 бит/слово...Baudot (МСЭ-Т 2) 7 бит/слово...ASCII (МСЭ-Т 5) 8 бит/слово...ASCII (МСЭ-Т 5), EBCDIC |
| Трансляция |
|
| Тайминг | Сигналы: RTS, DTR, CTS, DCD, DSR, любой контролируемый сигнал (MON) |
| Автоматическая конфигурация | до 20 кбит/сек. |
| Дисплей | |
| Графика | 128 х 128 точек, LCD |
| Светодиоды |
|
| Соединители | |
| V.24 интерфейс | 25-контактный D-sub |
| RS232C | 9-контактный D-sub |
| Внешние интерфейсы | 15-контактный D-sub (3 х 5 штырьков) |
| Прерывание цепей | |
| Миниатюрные переключатели позволяют прервать каждую индивидуальную цепь (за исключением сигнала земли, 102). Испытательные гнезда размещаются вдоль каждой стороны прибора и разрешают доступ к каждой цепи интерфейса, как на DCE так и на DTE сторонах | |
| Питание | |
| Аккумулятор | встроенный блок |
| Время работы от заряженного аккумулятора | 4 часа (при работе от сети переменного тока, аккумуляторы заряжаются автоматически) |
| Питание от внешнего источника постоянного тока | 12 - 16 В, 600 мА (адаптер EEI 10 - опция) |
| EEI 10 (Внешние интерфейсы для EDA10) | |
| V.35 интерфейс | светодиоды DTE или DCE |
| V.11 интерфейс |
|
| X.21 выделенный режим | Выделенный режим (точка-точка) как определено в X.21, 15 конт. адаптеры подключен к V.11 интерфейсу |
| Соединители (разъемы) | |
| V.35 интерфейс | 34-контактный, прямоугольный |
| V.11 интерфейс | 15-контактный D-sub (3 х 5 штырьков) |
| Общие данные | |
| Температура эксплуатации | от 0 до +50° C |
| Температура хранения и транспортировки | от -20 до +70° C |
| Габариты | 200 x 100 x 40 мм |
| Вес EDA 10 | 0.7 кг |
| Вес EEI 10 | 0.4 кг |
Опции и аксессуары к анализатору Elektronika EDA 10
| Код по каталогу | Наименование |
| ELK-EEI 10 | Интерфейсы EEI 10 для EDA 10 |
| ELK-Y107-342 | Удлинитель |
| ELK-Y107-343 | Шнур питания |
| ELK-Y107-344 | 37/15 адаптер для X.21 DTE |
| ELK-Y107-345 | 37/15 адаптер для X.21 DCE |
| ELK-Y107-351 | Комплект коннекторов |
Артикул: ELK-EDA 10
- тестирования интерфейса V.24, V.35, V.11, X.21
- имитация DTE или DCE.
- бит и байт- ориентированный синхронный или асинхронные режимы.
- функции BER- теста, мониторинга, трансляции, таймирования, автоматической конфигурации.
- пять видов кодирования/декодирования данных.
- индикация состояния линии связи
- индикация LED линейных сигналов и мониторинг линии.
- анализ результатов BER-теста, по Рекомендации МСЭ-T G.821
- хранение установок и результатов, распечатка результатов.
- возможность прерывания цепей.
- дистанционное управление по стыку RS232C.
