Elektronika EIT 10 - анализатор ISDN (BRI и PRI)

Elektronika EIT 10 - это портативный многофункциональный прибор для анализа BRI и PRI ISDN. Он позволяет выболнить все основные тесты на этапах инсталлции и эксплуатации сети.

Основные функции Elektronika EIT 10

  • симуляция и контроль оконечного оборудования (TE) и сетевого окончания (NT) на интерфейсах базовой и первичной скорости (BRI и PRI);
  • двойной интерфейс U для поиска неисправностей между сетевым окончанием (NT) и коммутационной станцией;
  • контроль речи по B-каналам и сигнализации по D-каналу;
  • протоколы EDSS1, V5.1/V5.2, QSIG, SS7;
  • анализ CAS системы (R1,5; R2);
  • автоматическое тестирование дополнительных услуг: CLIP, CLIR, COLP, COLR, CFU, CFB, CFNR, AOC, DDI, SUB, UUS
  • тестирование на физическом уровне;
  • подача питания и измерения;
  • измерение коэффициента битовых ошибок (BERT) с оценкой согласно G.821/G.826;
  • Большой объем памяти с возможностью вызова результатов измерений;
  • передача результатов измерения на персональный компьютер через интерфейс USB;
  • русскоязычный интерфейс;
  • отображение состояния линейного сигнала посредством светодиодных индикаторов

Технические характеристики Elektronika EIT 10

Параметр Значение
Доступ на базовой скорости (2B+D)
Интерфейс S
Электрические характеристики МСЭ-Т, рек. I.430, ETS 300 012
Соединитель RJ45
Режим высокоомный, 100 Ом
Электропитание внутреннее, PS1
Интерфейс U
Технические данные на уровне 1 ETSI
Соединитель RJ 11
Код 2B1Q
Режим LT, NT, регенератор
Электропитание внутреннее
Доступ на первичной скорости (30B+D)
Интерфейс E1
Электрические характеристики МСЭ-Т, рек. I.431, ETS 300 011
Соединитель RJ45
Режим 75 Ом, 120 Ом, высокоомный
Чувствительность приемника более 30 дБ
Интерфейс CLK (Тактового сигнала)
Вход МСЭ-Т, рек.G.703
Соединитель RJ 9
Закон кодирования
Программный выбор закон А, закон μ
Общие технические данные
Питание аккумуляторная батарея, внешнее зарядное устройство (адаптер сети переменного тока)
Время работы от АКБ 8 часов
Время заряда АКБ менее 3-х часов в режиме быстрого заряда
Дисплей графический LCD, 320 х 240 точек с подсветкой
Светодиоды 18 шт. (общ., установки лин. состояния)
Последовательный интерфейс USB 1,1
Температура эксплуатации от 0 до 50 °C
Температура хранения от -20 до 70 °C
Габариты 224 х 160 х 44 мм
Вес, включая АКБ 1,5 кг



В режиме контроля прибор EIT 10 способен анализировать передачу речи по B- каналам и сигнализации по D-каналу. Он отображает и регистрирует декодированные данные D-канала.

Режимы измерений EIT 10 - "Симуляция"

  • Режим TE: симулируется TE по направлению к NT и проверяются услуги ISDN
  • Режим S для NT: проверяется работа TE без осуществления вызовов в ISDN
  • Режим U для NT: симулируется NT по направлению к станции
  • Режим LT: симулируется линейное окончание LT, и проверяется шлейф на местном уровне

Режимы измерений EIT 10 - "Контроль"

  • S: контролируется как направление NT-TE, так и TE-NT
  • U: работает как регенератор U-интерфейса
  • PRI: контролируются линии 2 Мбит/сек, и декодируются различные протоколы

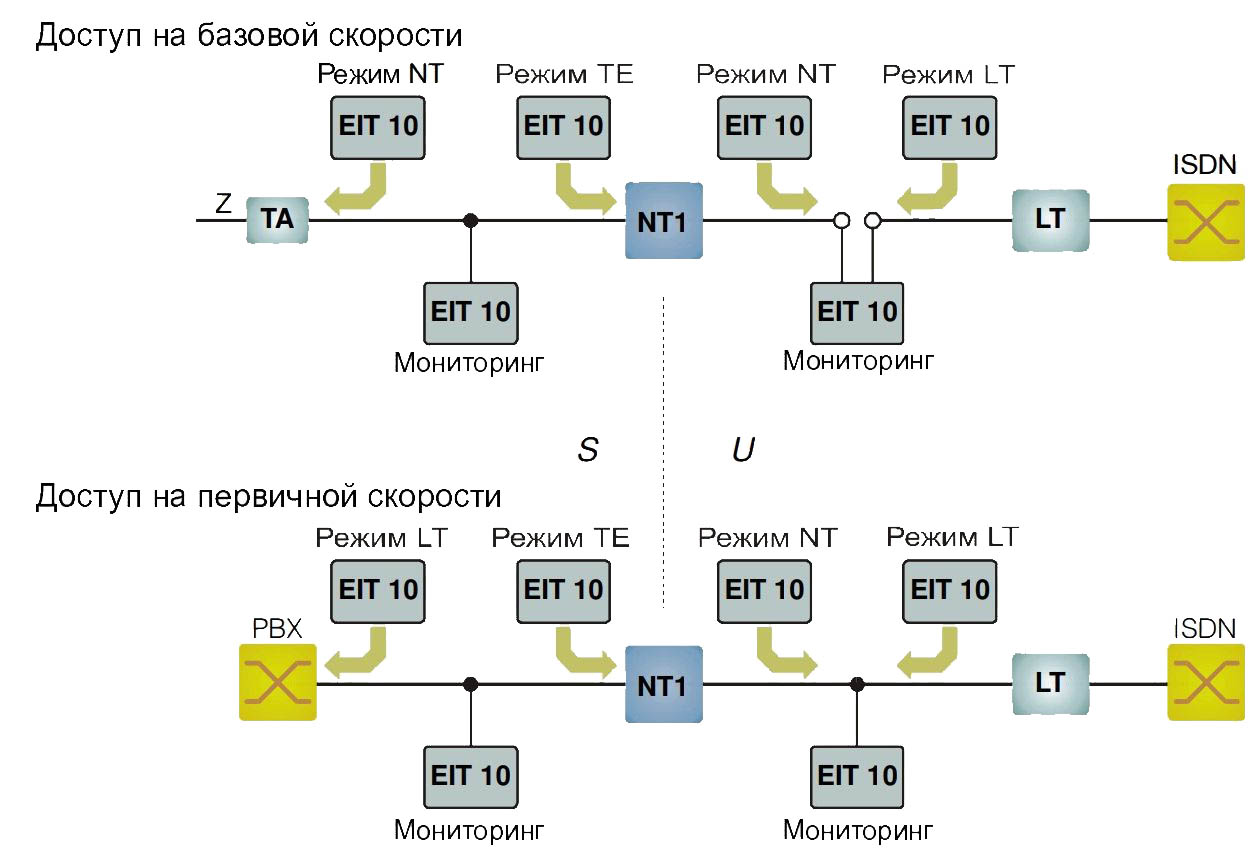

Схемы измерений EIT 10

Опции и аксессуары к Elektronika EIT 10

Код по каталогу Наименование
ELK-EIT 10-CAS Опция анализа CAS для EIT 10
ELK-EIT 10-SS7 Опция протокола SS7 для EIT 10
ELK-EIT 10-V Опция протоколов V5.1/V5.2 для EIT 10
ELK-EIT 10-PC Опция ПО для анализа сигнализации и экспортирования результатов измерения

Elektronika EIT 10 - анализатор ISDN (BRI и PRI)

Артикул: ELK-EIT 10

  • симуляция и контроль оконечного оборудования (TE) и сетевого окончания (NT) на интерфейсах базовой и первичной скорости (BRI и PRI)
  • контроль речи по B-каналам и сигнализации по D-каналу
  • протоколы EDSS1, V5.1/V5.2, QSIG, SS7 - опция
  • автоматическое тестирование дополнительных услуг: CLIP, CLIR, COLP, COLR, CFU, CFB, CFNR, AOC, DDI, SUB, UUS
  • тестирование на физическом уровне
  • измерение коэффициента ошибок по битам (BERT) с оценкой согласно G.821/G.826

Товар не поставляется

Elektronika SW 381-510-000 - опция протокола SS7 для EIT 10

Артикул: ELK-EIT 10-SS7

Товар не поставляется

Elektronika SW 381-530-000 - опция протоколов V5.1/V5.2 для EIT 10

Артикул: ELK-EIT 10-V

Товар не поставляется

Elektronika SW 381-540-000 - ПО для анализа сигнализации и выгрузки результатов на ПК

Артикул: ELK-EIT 10-PC

Товар не поставляется

Elektronika SW 381-550-000 - опция анализа CAS (R1,5; R2) для EIT 10

Артикул: ELK-EIT 10-CAS

Товар не поставляется
