Система видеодиагностики vCam
Система vCam это модульная система видеодиагностики, предназначенная для контроля трубопроводов и полостей.
Благодоря своему модульному принципу построения, система может решать самые разнообразные задачи, путем выбора необходимой комплектации. Система vCam состоит из :
1.Блока управления
2.Кабельной лебедки
3.Различных модификаций передающего кабеля
4.Видеокамеры
5.Различных вариантов соединительных кабелей
1. Блок управления.
Модификации блока управления :
vCam View — блок контроля с монитором без возможности записи информации
vCam Digital — блок контроля с монитором с возможностью записи информации в формате MPEG 4
Блок управления vCam предназначен для получения информации от видеокамеры, с возможностью управления ее режимами работы, блок управления состоит из ЖК дисплея, интегрированного в жесткий корпус с органами управления. В блоке управления также размещены аккумуляторы
Функции управление системой :
- Запись комментариев к видеоизображению
- Запись аудиосопровождения видеоряда
- Использование строенного микрофона
- Подключение клавиатуры через USB порт
- Передача данных на ПК через USB порт
- Автоматический счетчик пути для определения дистанции пройденной видеокамерой в канале ( в метрах)
- Активация излучающего зонда (512 Гц, 640 Гц, 33 кГц)
- Регулирование силы освещения объекта
- Индикация заряда аккумулятора
- Передача и прием видео сигнала
- Переключение между режимами работы камеры PAL и NTSC
Технические характеристики : Блок управления
| Габариты (ВхШхД) | 330х240х425 мм |
| Вес | 11,8 кг |
| Питание | Автомобильный адаптер 12 в (4 А) Сеть 220 В Аккумуляторы |
| Формат записи | MPEG 4 |
| Емкость памяти | 60 Гб |
| Формат видео | NTSC/PAL |
| Дисплей | ЖК, 8 дюймов |
| Счетчик | Дискретность 0,1 м |
| Вход и выход видео | Стандарт RCA |
| Размещение информации при записи | 24 символа в 9 строках (до 16 страниц) |
| Клавиатура | водостойкая |
2.Кабельная лебедка
Лебедки vCam поставляются в трех различных комплектациях :
тип C — стандартная, для кабеля 60 м
тип P — большая, для кабеля длиной 120 м
тип M- предпочтительна при использовании вариантов малогабаритных кабелей, длиной 10-30 м.
 |
 |
 |
|
Тип С
|
Тип М
|
Тип P
|
Технические характеристики : Кабельная лебедка
| Тип С | Тип М | Тип P | |
| Габариты (ВхШхД) | 760-980/635/430 мм | 530х490х230 мм | 870х780х430 мм |
| Вес | 23 кг | 14 кг | 23,6 кг |
| Диаметр кабеля | 12 / 10 мм | 10 мм | 12 мм |
| Тип используемого кабеля | 10мм х 30м 10мм х 60м 12 мм х 60м | 10мм х 30м 10мм х 60м | 12мм х 120м |
3.Модификации передающего кабеля (диаметр х длину)
Передающий кабель используется в системе видеодиагностики для передачи информации от видеокамеры к монитору блока управления. Существуют различные модификации кабеля (диаметр х длину)
Кабель 10мм х 30м
Кабель 10мм х 60м
Кабель 12мм х 60м
Кабель 12мм х 120м

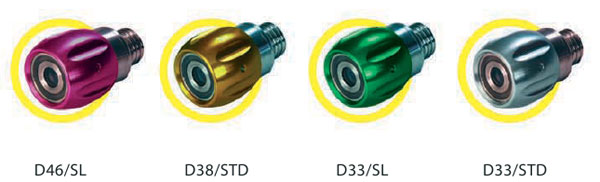

4. Видеокамера
Видеокамеры изготовлены из высококачественной стали и содержат управляемые модули цвета.
Видеокамеры выпускаются в 4 различных вариантах- стандартные и с автовыравниванием, для всех типов кабеля. Головки всех видеокамер снабжены излучающим зондом на частотах 512 Гц, 640 Гц, 33 кГц .
Видеокамера D46/SL — диаметр 46мм, с автовыравниванием (лебедка типа P,C)
Видеокамера D33/SL — диаметр 33мм, с автовыравниванием (лебедка типа М,C)
Видеокамера D38/STD- диаметр 38мм, без автовыравнивания (лебедка типа P,C)
Видеокамера D33/STD- диаметр 33мм, без автовыравнивания (лебедка типа М,C)
5.Соединительные кабели.
Соединительные кабели используются при подключении лебедки к блоку управления. Поставляются в двух вариантах 4 или 8 м
