Greenlee TF1ABLA - импульсный локатор Toneranger для подземных/воздушных линий и скрытой проводки с А-рамой для локализации высокоомных повреждений изоляции кабеля
Артикул: GT-TF1ABLA
Товар не поставляется
- Код товара ECCN EAR99. Закупка без санкционных ограничений!
- Гарантия: 12 мес.
- Оперативно подберём оборудование и аналоги
- Окажем профессиональную техподдержку
Внимание! Код товара ECCN EAR99. Закупка без санкционных ограничений!
Greenlee TF1ABLA - импульсный локатор Toneranger для подземных/воздушных линий и скрытой проводки с А-рамой для локализации высокоомных повреждений изоляции кабеля. Это уникальный кабельный локатор,
способный измерить основные первичные параметры кабеля, оценить расстояние до повреждения кабеля и точно локализовать его на местности. Причем Greenlee ToneRanger легко локализует повреждение под землей, в воздухе и даже под водой. Он рекомендован для локализации «сложных» повреждений кабеля: утечки на землю, замыкание пар кабеля без утечки на землю, локализация повреждений в кабелях расположенных под асфальтным покрытием или находящихся под давлением, множественные повреждения и т.д.
Преимущества кабельного локатора Greenlee ToneRanger
- Высокая точность локализации повреждения
- Отсутствие зависимости результатов диагностики от длины и температуры кабеля, разности сечения жил различных участков, количества участков, наличие воды в кабеле и муфтах
- Измерение параметров:
- Сопротивление изоляции
- Сопротивление шлейфа
- Емкость
- Определение расстояния до повреждения
- Локализация повреждений:
- Пониженное сопротивление изоляции
- Короткое замыкание
- Обрыв
- Перепутанные пары
- В ходе измерений не осуществляет влияния на передачу информации в соседних DSL линиях
- Всепогодное вибро- и ударопрочное исполнение
Видео обзор многофункционального кабельного локатора Greenlee ToneRanger
Вы можете купить Greenlee TF1ABLA - импульсный локатор Toneranger для подземных/воздушных линий и скрытой проводки с А-рамой для локализации высокоомных повреждений изоляции кабеля в компании «СвязьКомплект» по выгодной цене. Tempo Communications GT-TF1ABLA: описание, фото, характеристики, инструкции, отзывы.Смотрите аналоги GT-TF1ABLA в категории: Трассоискатели кабельных линий, подземных коммуникаций, Greenlee ToneRanger - универсальный импульсный локатор, Приборы для поиска и идентификации трасс инженерных коммуникаций, Приборы для диагностики, поиска неисправностей в кабельных линиях и электрооборудовании
Технические характеристики импульсного локатора Greenlee TF1ABLA
Частота сигнала
| Частота сигнала | Максимальная длина пары | Конфигурация кабеля |
| LO 145 (185) Гц | 5000 м | Воздушные/Подземные |
| MED 335 (320) Гц | 2000 м | Воздушные/Подземные |
| HI 985 (880) Гц | 700 м | Только подземные |
Питание
| Параметр | Значение |
| Приемник | |
| Тип источника питания | 8 батарей (тип АА) |
| Время непрерывной работы от заряженых батарей | 40 часов |
| Передатчик | |
| Тип источника питания | 10 батарей (тип D) |

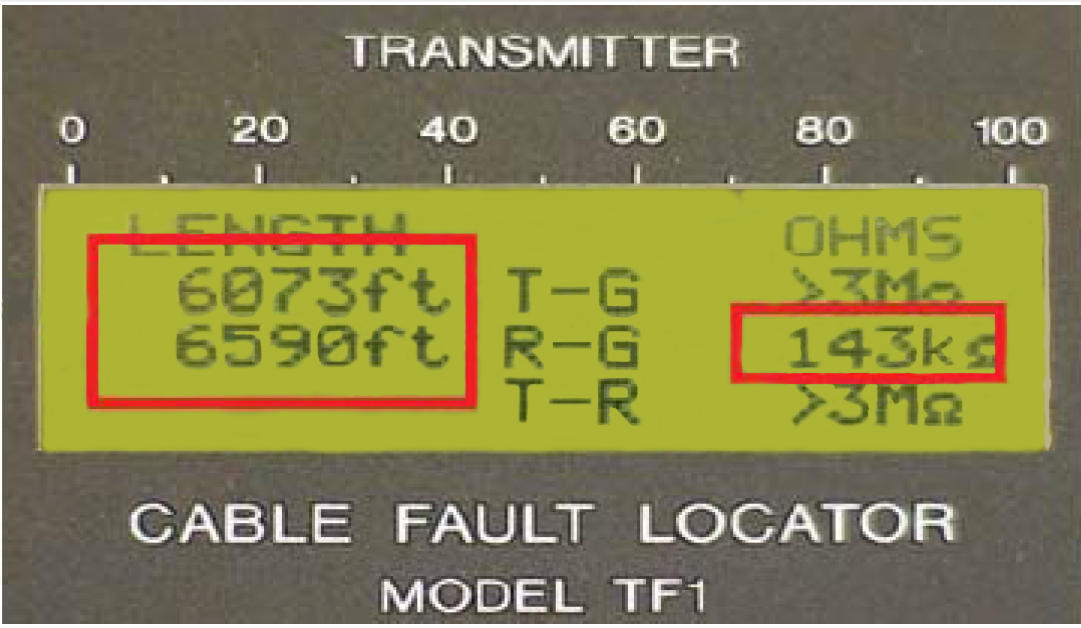

Основные функции кабельного локатора Greenlee ToneRanger
- Предварительная оценка расстояния до деффекта
ToneRanger – единственный в своем роде кабельный локатор, способный измерить основные первичные параметры кабеля и оценить расстояние до повреждения кабеля перед его локализацией, что существенно сэкономит время ремонтной бригады. Для более точной диагностики параметров кабельной линии и рекомендуется использовать Sidekick Plus совместно с Greenlee ToneRanger.

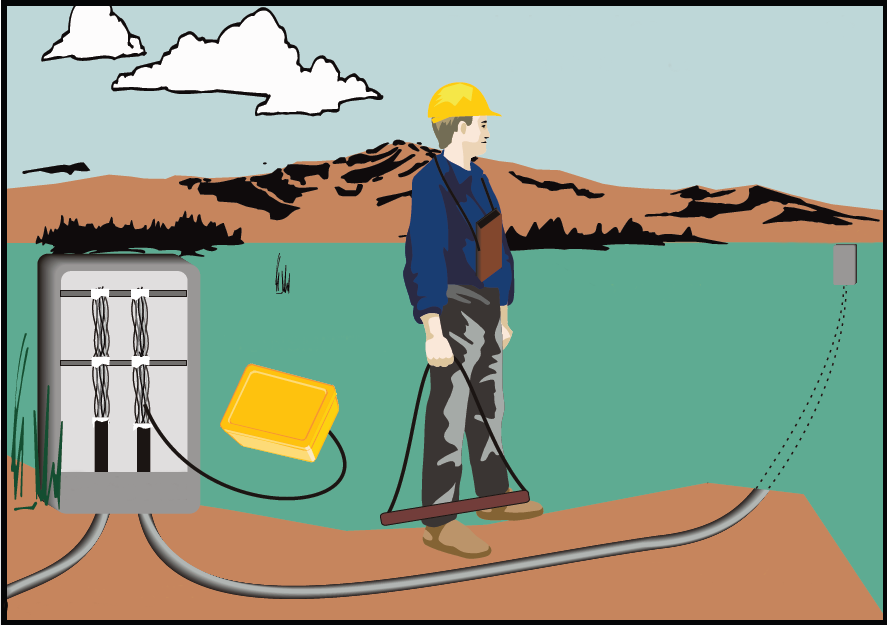

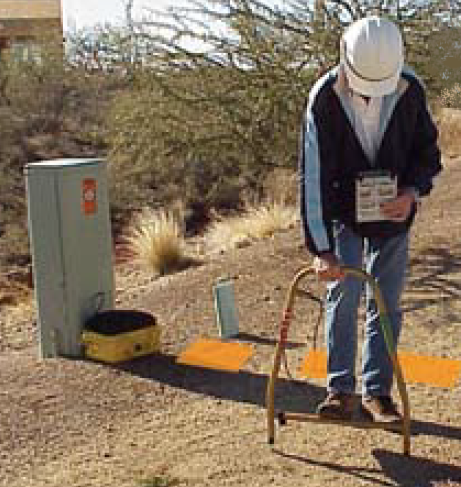

- Локализация места дефекта в подземных кабелях при помощи Greenlee ToneRanger
Особенностью в локализации повреждения при помощи Greenlee Toneranger, является одновременная подача коротких высоковольтных слаботочных импульсов и тонального сигнала на дефектную цепь в кабеле. В результате подачи импульсов в дефектном месте кабеля образуется электрическая дуга, шунтирующая дефектный участок, что приводит к резкому снижению уровня тонального сигнала в месте повреждения. Локализация дефекта заключается в поиске вдоль кабеля места, где амплитуда тонального сигнала будет минимальной. Поэтому на точность локализации дефекта при помощи ToneRanger не влияют длина и температура кабеля, разность сечения жил, наличие воды в кабеле и муфтах. В качестве датчика используются индуктивные катушки или А-рама.
- Локализация места дефекта в воздушных кабелях при помощи Greenlee ToneRanger
Для локализации повреждений в подвесных (воздушных) кабельных
линиях применяется специальное приспособление - хамбакер. Он представляет собой две катушки, с обратным по отношению друг к другу направлением намотки и с обратной полярностью магнитных сердечников. Сигнал от генератора наводит в обеих катушках ток в одном и том же направлении, источники же помех наводят ток в противоположных направлениях, при сложении полезный сигнал суммируется и усиливается, помехи взаимоуничтожаются. Поиск повреждений в подземной кабельной линии может осуществляться на поверхности земли, бетона и асфальта (стандартные кабельные локаторы – только земли).
- Работа с влажным кабелем
Для работы с влажным кабелем при идентификации его пар передатчик ToneRanger подает сигнал на частоте 577Гц и напряжением 1,4 В. При этом для однозначной идентификации пары не требуется сложных настроек прибора!
