Трассоискатель SebaKMT i5000

Сравнительные характеристики трассоискателей SebaKMT i5000,RD 4000, RD 8000


Трассоискатель SebaKMT i5000 является самой современной трассопоисковой системой в своем классе на сегодняшний день. i5000 объединил в себе самые передовые технические решения всех, ранее известных систем.

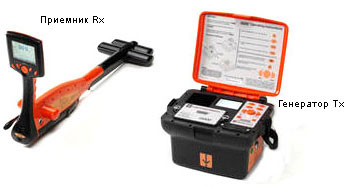

i5000 состоит из приемника i5000 (Rx) и генератора i5000 (Tx).



Особенности трассоискателя SebaKMT i5000 :

  • Приемник прибора выполнен из качественного пластика, который делает прибор легким и в то же время стойким при использование в полевых условиях. Он снабжен специальным программным обеспечением и защищен от помех интегрированными в его корпус фильтрами.
  • Приемник работает в широком спектре активных и пассивных частот, а программное обеспечение приемника позволяет загружать дополнительные частоты.
  • Система «Signal Select» (опция)
    В верхнем левом углу прибора отображается направление тока в трассируемой коммуникации. Основываясь на свойствах наведенного тока (в трассируемой коммуникации, к которой осуществлено подключение генератором ток течет в направлении от генератора, в соседних коммуникациях — в обратную) приемник прибора однозначно отражает «свою» и «чужую» трассы.
  • Система «Guidance Compass»
    В верхнем правом углу отражается направленность коммуникации, трассировка которой ведется. Это позволяет определить с достаточно высокой точностью следующие проблемы с кабелями, трубопроводами и газопроводами :
      1. Поворот
      2. Параллельный отвод
      3. Врезка
      4. Любые изменения направления трассируемой коммуникации
  • Система «Distortion Alert»
    Система индикации изменения магнитного поля, которая отображается одновременно с системой «Guidance Compass» позволяет определить:
      1. Наводки сигнала
      2. Наличие соседних коммуникациях
      3. Наличие пареллельных отводов и врезок в трубу
  • Измерение тока в линии и глубины залегания (до 6 м)
  • Автоматическая и ручная настройки усиления приемника
    Благодаря автоматической настройки усиления приемника возможна более точная локализация искомой трассы коммуникации
  • Возможность обновления ПО
  • Методы поиска : Максимума / Минимума / Супермаксимума
  • Русское меню !!!
  • Сопряжение с GPS навигацией (через Bluetooth) и построение трассы коммуникации на интерактивной карте. (опция)
  • Возможность подключения А-рамки и локализация повреждений кабеля и трубупроводов (поиск повреждения катодной защиты) (опция)
  • Подключение мини-антенны и выбор кабеля из пучка (опция)
  • Поиск излучающего зонда (опция)
  • Поиск маркеров различных производителей (опция)

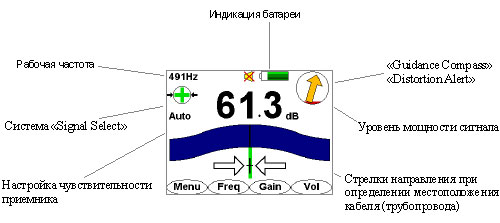

Меню приемника трассоискателя i5000

Отображении информации на экране
навигатора GPS


Генератор i5000 (Tx) (стандартная поставка)

Генератор i5000 (Tx) подает в кабель сигналы, которые регистрируются приемником i5000 (Rx).

Особенности генератора трасcоискателя i5000 :

  • Большой спектр активных частот (возможна загрузка дополнительных часот)
  • Подача сигнала «Signal Select»
  • Мощность 10 Вт
  • Одновременная подача 3 различных частот
  • Встроенный мультиметр (измерение тока, сопротивления, напряжение линии)
  • Автоматическое согласование с нагрузкой

Генератор PFL 50 (для комплекта i5000 PFL) поиск повреждений катодной защиты

Система i5000 PFL разработана специально для локализации мест повреждений катодной защиты на нефтегазопроводах. Благодаря применению низкой частоты представляется возможным точно определять места повреждений на нефтегазопроводах. Комбинация с мощным 50-тиваттным генератором позволяет определять трассу коммуникации на длинных дистанциях. При определении мест повреждения вместе с приемником i5000 PFL используется также рамочная антенна. Рамочная антенна подключается к приемнику i5000 PFL и измеряет сигналы на поверхности грунта с помощью двух штырей. Это позволяет определять направление посредством стрелок на дисплее, а также точно определить место повреждения. Исходя из этого приемник дает точную информацию о положении искомой коммуникации, особенно о средней оси и глубине. При трассировке возникают тем не менее трудности, связанные с искажениями электромагнитного поля, вызванными побочными влияниями находящихся рядом коммуникаций.

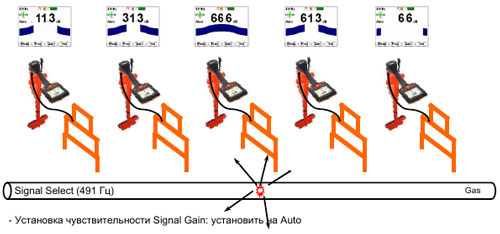

Поиск повреждения трубопроводов (поиск повреждения катодной защиты)



Поиск примерного места повреждения


Уточнение места повреждения

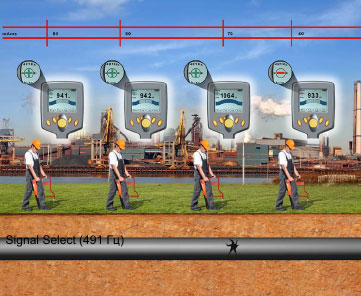

Для работы с GPS навигационной системой необходимо :

  1. Mobile Mapper CE как опция, возможно собственное аппаратное обеспечение
    код : 820011734
  2. Collector Modul GPS GMC необходим
    код : 820013782
  3. Viewer Modul GPS GMV рекомендуемая опция
    код : 820013783
  4. Google Earth Exp. GPS GEEM опция
    код : 820011731
  5. Shape Export Modul GPS SEM опция
    код : 820011732

Технические характеристики трассоикателя SebaKMT i5000

Пассивные частоты (Гц) 50 /100 /120 / 14000-21000 /доп частоты
Активные частоты (Гц) 491/ 982 / 8440 / 9820 / 35000 / 82000 / 83000
Определение глубины залегания (м)
Отображение глубины залегания +
Отображение величины тока в линии +
Стрелки наведения +
Время работы (часы) 29
GPS навигация и построение трассы на ПК  +
Встроенная память +
Мощность генератора (Вт) 10
Возможность выбора кабеля из пучка (опция) +
Поиск дефектов изоляции кабеля (опция) +
Соответствие стандарту (ISO 9001/2000) +
Точность измерения глубины ±5% + 5 см — от 0 до 3 м
±10% — от 3 до 6 м
Интерфейс Bluetooth, для обновления программного обеспечения и добавления рабочих частот
Питание
Приемник аккумуляторы Li-Ion
Генератор аккумулятор NiMH
Габаритные размеры
Приемник 720 × 330 x 200 мм
Генератор 276 × 230 x 156 мм
Вес
Приемник 2,22 кг
Генератор 3,74 кг
Диапазон рабочих температур -20 ... +50°C


Комплект поставки трассоискателя i5000

  • Приемник
  • Генератор
  • Комплект проводов
  • Зарядное устройство на 240 V и 12 V
  • Жесткий чемодан
  • Руководство по эксплуатации

Опции

  1. Индуктивные клещи для i5000 (50 мм и 100 мм)
  2. Индуктивные клещи Signal Select 100 мм
  3. Oпция для поиска повреждения оболочки с помощью А рамки для точного определения повреждения
  4. Катушка для выбора кабеля из пучка (4)
  5. GOK 50-R кабель для локализации для неметаллических трубопроводов
  6. MLS — радиопередатчик — излучатель с различными частотами
Трассоискатель i5000 SebaKMT




Прибор для поиска кабелей и трубопроводов i5000 Rx/Tx

Артикул: 820008223-S

Цена: Предоставляется по запросу

Прибор для поиска трассы и повреждений i5000 F Rx/Tx

Артикул: 820009181

Цена: Предоставляется по запросу
