СВЯЗЬПРИБОР ПОИСК-310Д-2M - дефектоискатель (приемник, штыри, наушники, сумка)

Артикул: 3-20-7095

Товар не поставляется

Посмотреть аналоги


Цена
  • Гарантия: 24 мес.
Услуги и сервис
  • Оперативно подберём оборудование и аналоги
  • Окажем профессиональную техподдержку

Дефектоискатель СВЯЗЬПРИБОР ПОИСК-310Д-2М предназначен для определения места повреждения оболочки волоконно-оптических линий связи (ВОЛС), медных кабельных линий, трубопроводов (водо-, нефте- и газопроводов) с катодной защитой и без нее контактным методом.

Комплект дефектоискателя состоит из приёмника, отборников пар и контактных штырей. Дефектоискатель может работать в активном (при подключении генератора) режиме.

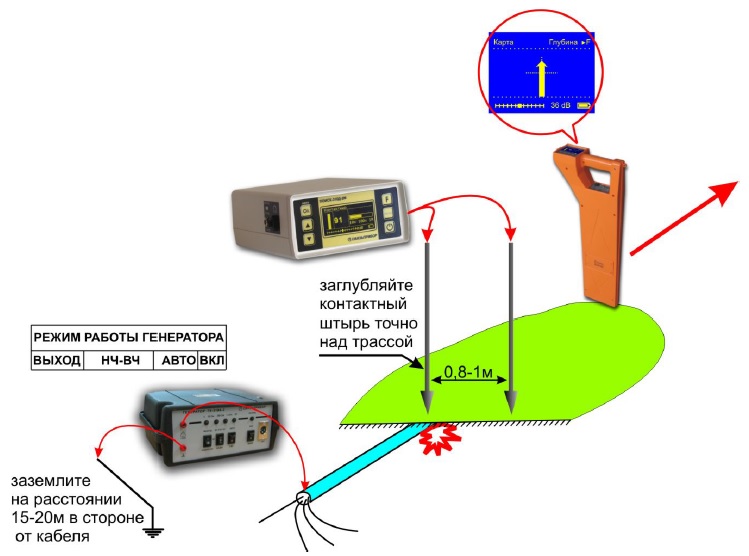

Поиск повреждений оболочки по разности потенциалов

Для удобства поиска работы можно проводить сразу двумя приборами: трассу локализует ПОИСК-410 Мастер, а повреждения выявляет дефектоискатель ПОИСК-310Д-2М. Это позволяет работать двум измерителям одновременно, что существенно сокращает время поиска.

Поисковый сигнал подают на оболочку кабеля. На поврежденном участке ток генератора протекает на землю через поврежденную оболочку кабеля. Этот ток создает на земле разность потенциалов, которая регистрируется контактными штырями. Измеритель двигается вдоль кабеля и снимает показания с помощью контактных штырей.

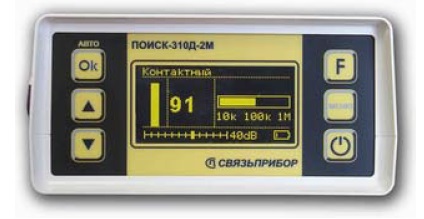

Показания приемника зависят от состояния оболочки кабеля. Величина сигнала отображается на экране полоской индикатором и дублируется цифровыми показаниями. Одновременно на экран выводится ориентировочная величина сопротивления изоляции в зоне поиска (горизонтальный индикатор). При приближении к дефектному участку сигнал резко возрастает.



Особенности дефектоискателя ПОИСК-310Д-2М

  • В комплект поставки входит приёмник ПОИСК-310Д-2М, отборники пар и контактные штыри
  • Конструкция приёмника: легкий переносной блок в сумке, с ярким низкотемпературным OLED-дисплеем
  • Генератор приобретается отдельно
  • Работа на частотах 273 Гц, 2187,5 Гц и 6562,5 Гц в активном режиме (в комплекте с генератором МК-510 / ГК-310А-2 / Е-100)
  • Работа на любой частоте в диапазоне от 200 до 3999 Гц (с применением стороннего генератора сигналов)



Комплект поставки

Приемник:

  • Приемник ПОИСК-310Д-2М - 1 шт.
  • Руководство по эксплуатации - 1 шт.
  • Сумка для приемника - 1 шт.
  • Сетевой адаптер - 1 шт.
  • Наушники - 1 шт.
  • Сумка для наушников - 1 шт.
  • Аккумуляторные батареи Ni-Mh типа «АА» (для OLED версии) - 4 шт.

Отборники:

  • Емкостный отборник пар - 1 шт.
  • Индуктивный отборник - 1 шт.

Дефектоискатель (поиск повреждений оболочки):

  • Контактный штырь - 2 шт.
  • Провод для подключения контактных штырей - 1 шт.
  • Сумка для контактных штырей - 1 шт.
Вы можете купить СВЯЗЬПРИБОР ПОИСК-310Д-2M - дефектоискатель (приемник, штыри, наушники, сумка) в компании «СвязьКомплект» по выгодной цене. Связьприбор 3-20-7095: описание, фото, характеристики, инструкции, отзывы.
Смотрите аналоги 3-20-7095 в категории: Трассоискатели кабельных линий, подземных коммуникаций, СВЯЗЬПРИБОР ПОИСК 510 MASTER, ПОИСК-410 Мастер, М310 - трассо-дефектоискатели, Приборы для поиска и идентификации трасс инженерных коммуникаций, СВЯЗЬПРИБОР М310

Технические характеристики приёмника ПОИСК-310Д-2М

Параметр Значение
Активные частоты
  • 273,5 ± 0,5 Гц (режим «НЧ-ВЧ»)
  • 2187,5 ± 1 Гц (режим «ПОИСК ТРАССЫ»)
  • 6562,5 ± 3 Гц (режим «ФАЗА»)
Чувствительность1 для режима «ПОИСК ТРАССЫ»
  • 11 мкВ (при максимальном усилении)
  • 22 мВ (при минимальном усилении)

Полоса пропускания по уровню –3 дБ:

  • для частоты 6562,5 Гц
  • для частоты 2187,5 Гц
  • для частоты 273,5 Гц



  • 45 Гц
  • 15 Гц
  • 2,5 Гц
Максимально определяемая глубина залегания трассы  6 м
Точность измерения глубины2 ±5%+10 см
Точность отыскания  10 см
Поиск повреждения изоляции с переходным сопротивлением3 0 – 1 МОм
Полоса приема в широкополосном режиме («СПЕКТР») 10 - 20 000 Гц
Питание аккумуляторы типа АА, Ni-Mh (4 шт.)
Время непрерывной работы при использовании аккумуляторов ёмкостью 2100 mА/ч 13 ч
Время зарядки аккумуляторных батарей 4 ч
Температура эксплуатации от -20 до +50°С
Габаритные размеры приемника (без сумки) 138 х 68 х 187 мм
Вес приемника (без сумки) 0,65 кг
Габаритные размеры антенны 780 х 230 х 40 мм
Вес антенны 0,65 кг
Габаритные размеры приемника (в сумке) 230 х 110 х 170 мм
Вес приемника (с сумкой и аксессуарами) 1,1 кг

Примечания:

Минимальное напряжение рабочего сигнала на антенном входе приемника, которое соответствует 100 единицам сигнала на дисплее (регулятор усиления в соответствующем положении).

Точность достигается после проведения настройки (раздел «ПРОВЕРКА ПРИБОРА»).

Контактный или фазовый метод.
