Импульсный локатор Tonearc

Внимание! Код товара ECCN EAR99. Закупка без санкционных ограничений!

Tonearc — это прибор, который обеспечивает локализацию таких повреждений, как короткое замыкание, распарка, утечка на землю и повреждение изоляции. В отличие от мостов, которые измеряют расстояние до дефекта, импульсный локатор указывает непосредственное место расположения дефекта на трассе кабеля. Причем на точность локализации дефекта не влияют параметры кабеля или его температура. Принцип обнаружения, заключается в одновременной подаче коротких высоковольтных, слаботочных импульсов и тонального сигнала на частоте 987 Гц на дефектную цепь в кабеле. В результате подачи импульсов в дефектном месте кабеля образуется электрическая дуга, имитирующая короткое замыкание, что приводит к резкому снижению уровня тонального сигнала в месте повреждения. Локализация дефекта заключается в поиске вдоль кабеля места, где амплитуда тонального сигнала будет минимальной. В качестве датчика используется индуктивная катушка.

Для сокращения времени поиска места дефекта, Tonearc позволяет приблизительно оценить расстояние до повреждения, измерять сопротивление от 0 до 2Мом и постоянное напряжение до 1000В.

Для удобства хранения и транспортировки прибор выполнен в виде небольшого кейса.
Питание прибора осуществляется от аккумулятора. Одного полного заряда аккумулятора достаточно для 10 часов непрерывной работы.

Параметры импульса:

• выходное напряжение от 300В до 1200В;
• выходной ток 0.05А;
• длительность импульса 32мс.

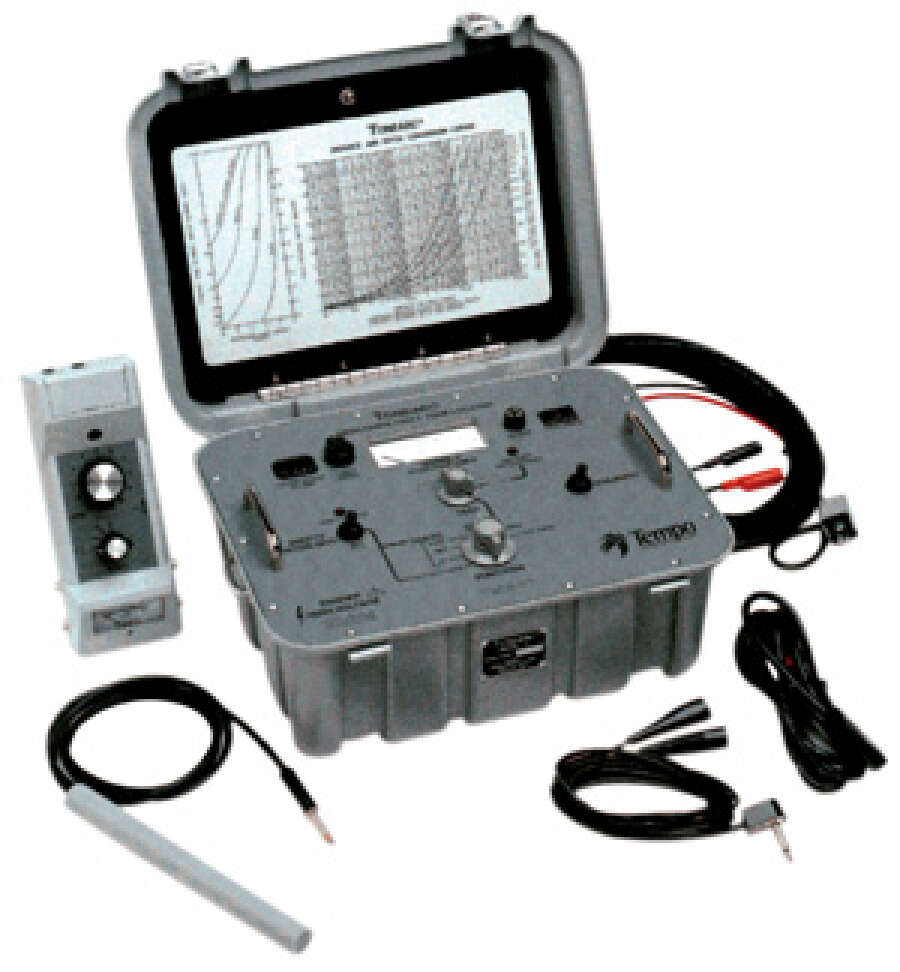

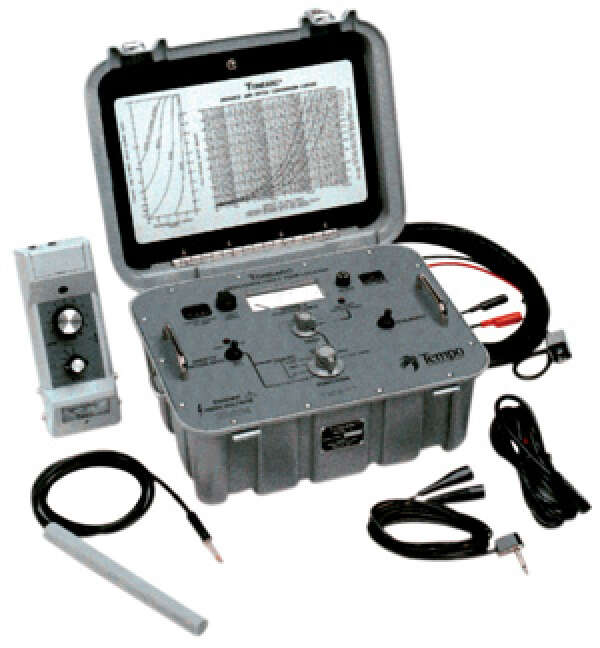

Комплект поставки: прибор Tonearc, приемник с катушкой индуктивности, тестовые провода, ремень для переноски, зарядное устройство и руководство пользователя.

Снят с производства

Возможный аналог Импульсный локатор Toneranger
