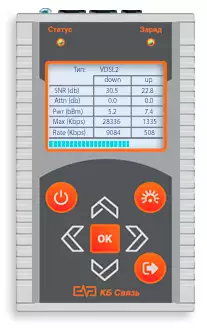

КБ Связь ЮГ-2 - тестер ADSL + LAN-тестер + генератор 1 кГц + светодиодный фонарь

Функции тестера ADSL

• Технология соединения: ADSL, ADSL2, ADSL2+
• Тестирование и вывод на экран дисплея следующей информации:
  • технология соединения
  • максимально возможная скорость передачи данных
  • достигнутая скорость передачи
  • запас помехоустойчивости - соотношение сигнал/шум SNR
  • затухание в линии
  • выходная мощность
• Во время просмотра результатов тестирования тест запускается периодически с обновлением результатов тестирования
• Эмуляция режима работы модема
• Авторизация (передача логина и пароля серверу доступа) при подключении к сети по протоколу PPPoE
• Контроль соединения по светодиодам: для пользователей, предпочитающих в дополнение к индикатору контролировать соединение по светодиодам модема, последние выведены на лицевую часть корпуса

Функции LAN-тестера

• Определение и прорисовка карты проводов (определение правильности обжимки проводов) с отображением цветовой гаммы проводов
• Определение типа неисправности КЗ, Обрыв - пожильно
• Определение расстояния до обрыва в кабелях UTP, FTP - пожильно
• Входы LAN разъемов защищены от избыточных токов и напряжений в жилах тестируемого кабеля

Пример индикации LAN-тестера

Кабель не оконцован разъемом или оборван (все жилы 8 шт оборваны)

Пример индикации LAN-тестера

Комбинированная неисправность:

• жила 1 оборвана на расстоянии 230 метров
• жилы 7 и 8 закорочены между собой
• жилы 4 и 5 обжаты неправильно

Пример индикации LAN-тестера

Кабель оконцован неправильно, неправильно подсоединены все жилы

Генератор 1 кГц

Определение «своего» кабеля в пучке чужих контактным способом, (при помощи комплектного оконечника-заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит)

Встроенный светодиодный фонарь

Для удобства специалистов, проводящих работы в плохо освещенных помещениях, в тестер встроен светодиодный фонарь
