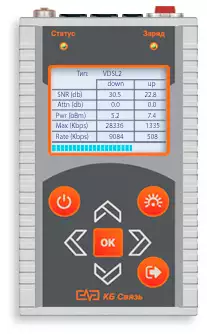

КБ Связь Фотон-5 - измеритель оптической мощности + дефектоскоп визуальный оптический (VFL) + тестер ADSL + LAN-тестер + генератор 1 кГц + светодиодный фонарь

Функции измерителя оптической мощности

• Измерение мощности оптического излучения (дБм) и определения потерь в волоконно-оптических световодах и кабелях
• Длина волны: 850/1300/1310/1490/1550/1625 нм
• Диапазон мощности входного сигнала: от -55 до +5 дБм
• Погрешность: ±0,25 дБ
• Универсальный разъем со сменными насадками SC, FC, ST

Функции визуального дефектоскопа (VFL)

• Идентификация волокна в кассетах, обнаружение некачественных контактов, трещин, сварочных стыков, обрывов, перегибов оптического волокна визуальным методом
• Выходная мощность: 10 МВт
• Рабочее расстояние: до 10 км
• Режим работы: непрерывный (CW) и импульсный (2 Гц)

Функции тестера ADSL

• Технология соединения: ADSL, ADSL2, ADSL2+
• Тестирование и вывод на экран дисплея следующей информации:
  • технология соединения
  • максимально возможная скорость передачи данных
  • достигнутая скорость передачи
  • запас помехоустойчивости - соотношение сигнал/шум SNR
  • затухание в линии
  • выходная мощность
• Во время просмотра результатов тестирования тест запускается периодически с обновлением результатов тестирования
• Эмуляция режима работы модема
• Авторизация (передача логина и пароля серверу доступа) при подключении к сети по протоколу PPPoE
• Контроль соединения по светодиодам: для пользователей, предпочитающих в дополнение к индикатору контролировать соединение по светодиодам модема, последние выведены на лицевую часть корпуса

Функции LAN-тестера

• Определение и прорисовка карты проводов (определение правильности обжимки проводов) с отображением цветовой гаммы проводов
• Определение типа неисправности КЗ, Обрыв - пожильно
• Определение расстояния до обрыва в кабелях UTP, FTP - пожильно
• Входы LAN разъемов защищены от избыточных токов и напряжений в жилах тестируемого кабеля

Пример индикации LAN-тестера

Кабель не оконцован разъемом или оборван (все жилы 8 шт оборваны)

Пример индикации LAN-тестера

Комбинированная неисправность:

• жила 1 оборвана на расстоянии 230 метров
• жилы 7 и 8 закорочены между собой
• жилы 4 и 5 обжаты неправильно

Пример индикации LAN-тестера

Кабель оконцован неправильно, неправильно подсоединены все жилы

Генератор 1 кГц

Определение «своего» кабеля в пучке чужих контактным способом, (при помощи комплектного оконечника-заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит)

Встроенный светодиодный фонарь

Для удобства специалистов, проводящих работы в плохо освещенных помещениях, в тестер встроен светодиодный фонарь
