3M Scotchmark - пассивные маркеры

Маркеры 3M Scotchmark представляют собой резонирующий колебательный контур, помещенный в защитный пластиковый кожух. Сигнал, поступающий от прибора, вызывает в маркере колебания определенной частоты, с помощью которых он и идентифицируется с поверхности земли. При обнаружении отраженного сигнала маркероискатель подает звуковой и визуальный сигнал оператору. Маркеры легко обнаруживаются даже при наличии в непосредственной близости металлических конструкций и силовых линий.

Пассивные маркеры 3M Scotchmark™ служат для идентификации неметаллических подземных коммуникаций с целью их быстрой и точной локализации.
Основной элемент системы электронных маркеров - пассивный электронный маркер, который закапывается над ключевыми точками: муфтами, пересечениями трасс кабеля. Маркеры не подвержены зарастанию, намеренному или непреднамеренному разрушению, а оператору требуется всего несколько минут для того, чтобы научиться пользоваться системой электронных маркеров.

Корпус маркера, выполненный из полиэтилена высокой плотности, не поддается воздействию экстремальных температур, химикатов и других внешних факторов.

Околоповерхностный (пальчиковый) маркер удобен для маркировки коммуникаций, залегающих непосредственно под асфальтовым или бетонным покрытием.

Полноразмерный маркер предназначен для маркировки глубоко залегающих коммуникаций, а также обеспечивает физическую защиту.

Мини-маркер (средний) используется в случаях, когда глубина обнаружения полноразмерного маркера является избыточной. Благодаря спицам, данный маркер проще устанавливать в горизонтальной позиции в мягких грунтах и песке.

Шаровой маркер подходит для применения на большинстве коммуникаций. Он обладает технологией самовыравнивания, благодаря которой можно не беспокоиться о положении маркера в траншее - в любом положении будет обеспечен максимальный сигнал.

Выбор маркера зависит от глубины закладки и от вида коммуникации.

Маркер не требует источника питания, поскольку работает только при наведении на него сигнала прибором. Срок службы маркеров 3M составляет более 30 лет.

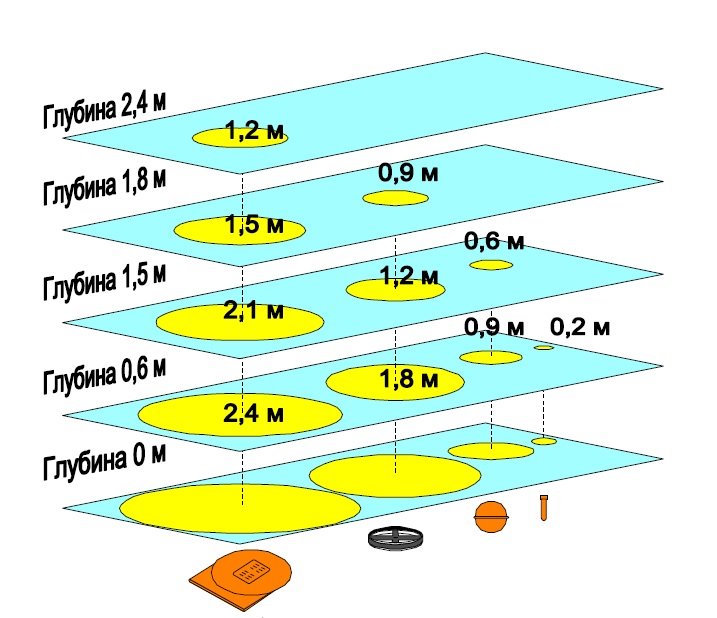

Диаметр пятен обнаружения маркеров на разной глубине

Сравнительная таблица маркеров 3M Scotchmark и Tempo Omni Marker

Применение		3M Scotchmark		Tempo Omni Marker II
Силовые линии	Наименование		1402-XR		Omni Marker II OM-09
	Частота		169,8 кГц		169,8 кГц
	Диаметр		10,2 см		10,0 см
	Вес		0,35 кг		0,16 кг
	Глубина установки		1,5 м		1,5 м
	Минимальное количество для заказа		30 шт		1 шт
Силовые линии (Europower)	Наименование		1402CE-XR/CE		OmniMarker II OM-07
	Частота		134,0 кГц		134,0 кГц
	Диаметр		10,2 см		10,0 см
	Вес		0,35 кг		0,16 кг
	Глубина установки		1,5 м		1,5 м
Водопровод	Наименование		1403-XR		OmniMarker II OM-08
	Частота		145,7 кГц		145,7 кГц
	Диаметр		10,2 см		10,0 см
	Вес		0,35 кг		0,16 кг
	Глубина установки		1,5 м		1,5 м
	Минимальное количество для заказа		30 шт		1 шт
Канализация	Наименование		1404-XR		OmniMarker II OM-06
	Частота		121,6 кГц		121,6 кГц
	Диаметр		10,2 см		10,0 см
	Вес		0,35 кг		0,16 кг
	Глубина установки		1,5 м		1,5 м
	Минимальное количество для заказа		30 шт		1 шт
Телекоммуникации	Наименование		1401-XR		OmniMarker II OM-05
	Частота		101,4 кГц		101,4 кГц
	Диаметр		10,2 см		10,0 см
	Вес		0,35 кг		0,16 кг
	Глубина установки		1,5 м		1,5 м
	Минимальное количество для заказа		1 шт		1 шт
Газопровод	Наименование		1405-XR		OmniMarker II OM-03
	Частота		83 кГц		83 кГц
	Диаметр		10,2 см		10,0 см
	Вес		0,35 кг		0,16 кг
	Глубина установки		1,5 м		1,5 м
	Минимальное количество для заказа		1 шт		1 шт
Кабельное телевидение	Наименование		1407-XR		OmniMarker II OM-02
	Частота		77 кГц		77 кГц
	Диаметр		10,2 см		10,0 см
	Вес		0,35 кг		0,16 кг
	Глубина установки		1,5 м		1,5 м
	Минимальное количество для заказа		30 шт		1 шт
Общего применения	Наименование		1408-XR		OmniMarker II OM-01
	Частота		66,35 кГц		66,4 кГц
	Диаметр		10,2 см		10,0 см
	Вес		0,35 кг		0,16 кг
	Глубина установки		1,5 м		1,5 м
	Минимальное количество для заказа		1 шт		1 шт
