Elektronika LAN ELT 10 - сетевой анализатор
Elektronika LAN ELT 10 - многофункциональный сетевой анализатор для развертывания и технического обслуживания сетей Ethernet на 10/100/1000 Мбит/с, и Fast Ethernet на 1 Гбит/с. Он способен выполнить тестирование и найти неисправности на физическом и сетевом уровне LAN, обеспечивает измерение и определение места повреждения кабельной проводки, обнаруживает проблемы несовместимости.
С помощью ELT 10 можно также контролировать трафик (как в режиме включения в линию, так и на конечном пункте) и создавать статистику сети в широком диапазоне.
Встроенный генератор трафика и ошибок имитирует различные состояния сети, что делает ELT 10 идеальным инструментом тестирования сети и оборудования.
Для целей проверки SLA (соглашения об уровне обслуживания) ELT 10 использует стандартизованные тесты согласно RFC 2544.
Особенности LAN тестера Elektronika ELT 10
- Контроль протокола Ethernet (при включении в линию или с одного конца) - опция
- Тестирование передачи
- Оценочные испытания по RFC 2544 - опция
- Измерение длины кабеля
- Тестирование карты проводов
- Тестирование качественных показателей PoE (измерение и генерирование) - опция
- Интеллектуальный измерительный порт
- Сохранение настроек и результатов/статистики
- Возможность регистрации результаты на PC через USB - опция
- Обновление программного обеспечения через USB
- Большой (320 x 240 пикселей) цветной дисплей ЖКИ
- Компактное исполнение и малый вес
Комплект поставки Elektronika LAN ELT 10
| Комплектующая | Количество |
| Тестер Elektronika LAN ELT 10 | 1 шт. |
| Аккумуляторная батарея (встроена) | 1 шт. |
| Адаптер питания от сети переменного тока | 1 шт. |
| Измерительный шнур | 2 шт. |
| Дистанционный адаптер для тестирования карты проводов | 1 шт. |
| USB кабель | 1 шт. |
| CD диск | 1 шт. |
| Инструкция по эксплуатации | 1 шт. |
| Сертификат заводской калибровки | 1 шт. |
| Сумка для транспортировки | 1 шт. |
Технические характеристики Elektronika LAN ELT 10
| Параметр | Значение |
| Тип интерфейса | |
| Ethernet 10 Мбит/с | IEEE802.3 10BaseT |
| Fast Ethernet 100 Мбит/с | IEEE802.3u 100BaseTX |
| Fast Ethernet 1 Гбит/с | IEEE802.3u 1000BaseT |
| Электрический измерительный интерфейс | |
| Тип разъёма | гнездо RJ 45 (Кат. 5) |
| Выбираемые режимы |
|
| Оптический измерительный интерфейс | |
| Тип разъёма | SFP (Мини) |
| Исполнение | SFP MSA |
| Тестирование кабеля | |
| Распределение контактов |
|
| Определение длины | погрешность ±1 м |
| Тестирование возможности соединения | |
| Состояние партнера | 10 Мбит/с, 100 Мбит/с, HD, FD |
| Установка соединения | авто/10/100/1000 Мбит/с авто/HD/FD/полярность |
| Измерения в режиме контроля | |
| Статистика |
|
| Режим в линии |
|
| Тестирование протокола | |
| Контроль протокола |
|
| Ошибки протокола |
|
| Тестирование передачи | |
| Параметры |
|
| Имитация трафика | |
| Адрес | получателя/отправителя по выбору |
| Тип кадров | Ethernet II, 802.3, VLAN, Q-in-Q |
| Выбираемая длина пакета | IP, UDP |
| Протокол | передача необработанных кадров VLAN/UDP |
| Длина пакета по выбору Трафик (MAC и IP) | регулируемый |
| Пропускная способность | от 0 до 100% (по образцам трафика) |
| Оценочные испытания качественных показателей по RFC 2544 | симметричный и несимметричный режим |
| Имитация ошибок | |
| Генерация пакетов с ошибками | вставка ошибок CRC |
| Длина пакета | по выбору |
| Дополнительные функции | |
| Клиент DHCP | способность присоединения сервера DHCP и получения адресов |
| Шлейф | возврат трафика; обмен IP/MAC-адресами |
| Общие технические характеристики | |
| Источник питания | встроенная аккумуляторная батарея |
| Время работы | прибл. 8 часов |
| Внешнее зарядное устройство | сетевой адаптер 100 до 264 В |
| Время заряда в режиме быстрого заряда | менее 3 часов |
| Отключение питания | автоматически через 10 минут без касания клавиш |
| Дисплей | графический ЖКИ 320 x 240 |
| Последовательный интерфейс | USB 1.1 |
| Температура эксплуатации | от 0 до +50°C |
| Температура хранения и транспортирования | от -20 до +70°C |
| Габариты | 200 x 100 x 65 мм |
| Масса (включая блок батареи) | прибл. 0,8 кг |
Схемы измерений

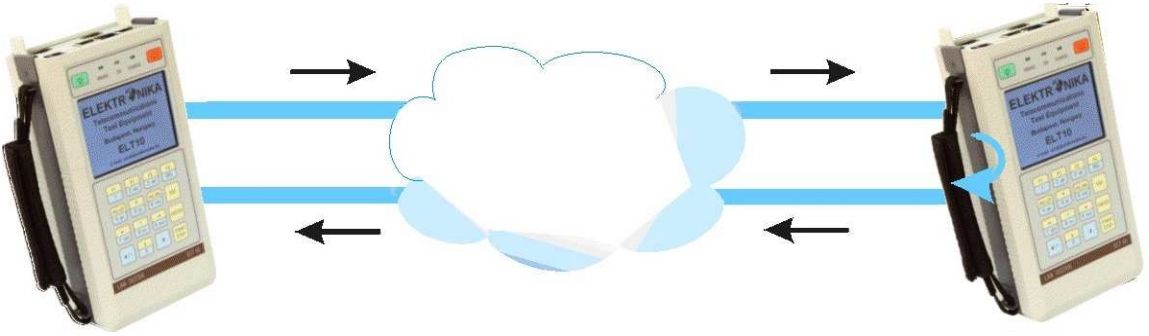

RFC2544, один порт, с шлейфом
Контроль (режим с одного конца)
.jpg)
Контроль (режим включения в линию)
.jpg)
Имитация трафика и ошибок, тестирование протокола
(1).jpg)
Опции и аксессуары к Elektronika LAN ELT 10
Артикул: ELK-ELT 10
- тестирование Ethernet, поддержка RFC 2544
- определение и локализация повреждений
- измерение длины кабеля
- тестирование качественных показателей PoE (измерение и генерирование)
- сохранение настроек и результатов/статистики
