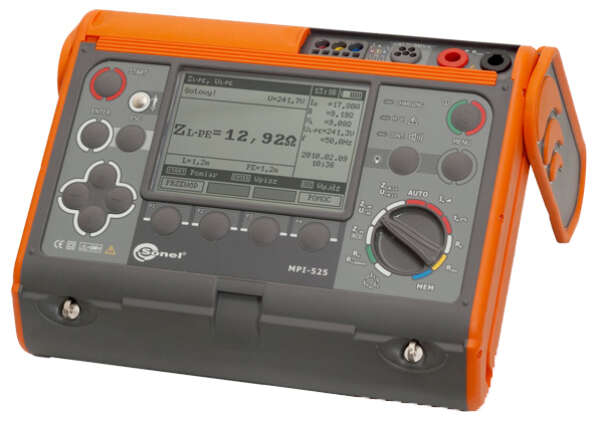

SONEL MPI-525 - измеритель параметров электробезопасности электроустановок (с поверкой)

Артикул: SN-MPI-525

Товар не поставляется

Производство: SONEL

Запросить аналоги

Гарантия: 36 мес.

Оперативно подберём оборудование и аналоги
Окажем профессиональную техподдержку

Измеритель параметров электробезопасности электроустановок SONEL MPI-525 используется при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

Основные особенности измерителя параметров электробезопасности электроустановок SONEL MPI-525

Измерители параметров электробезопасности электроустановок MPI-525 предназначены для измерения:

Действующего значения фазного и междуфазного напряжения переменного тока;
Частоты переменного тока
Полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
Полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
Силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока;
Силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
Силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА;
Силы тока отключения УЗО для дифференциального постоянного тока;
Времени отключения сети при срабатывании УЗО;
Сопротивления защитного заземления;
Напряжения прикосновения относительно номинального дифференциального тока;
Напряжения переменного тока помех;
Сопротивления заземляющего устройства по 3-х полюсному методу;
Сопротивления защитных проводников;
Электрического сопротивления малым током;
Сопротивления электроизоляции.

Для вычисления:

Активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
Силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».

Для контроля:

Целостности (наличия) нулевого и защитного проводников (до начала измерений).

Для проверки:

Последовательности чередования фаз и перекоса фаз по напряжению.

Для запоминания и передачи в компьютер:

Данных измерений и вычислений.

Комплект поставки SONEL MPI-525:

Измеритель параметров электробезопасности электроустановок SONEL MPI-525 - 1 шт;
Аккумуляторная батарея NiMH SONEL-07 4,8V - 1 шт;
Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» - 1 шт;
Адаптер автомобильный (12В) - 1 шт;
Зажим «Крокодил» изолированный жёлтый K02 - 1 шт;
Зажим «Крокодил» изолированный красный K02 - 1 шт;
Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 - 1шт;
Зонд измерительный для забивки в грунт 30 см - 2 шт;
Зонд острый с разъемом «банан» голубой - 1 шт;
Зонд острый с разъемом «банан» желтый - 1 шт;
Зонд острый с разъемом «банан» красный - 1 шт;
Зонд острый с разъемом «банан» красный 5кВ - 1 шт;
Кабель последовательного интерфейса USB - 1 шт;
Кабель сетевой - 1 шт;
Комплект ремней «Свободные руки» - 1 шт;
Провод измерительный 1,2 м с разъемами «банан» голубой - 1 шт;
Провод измерительный 1,2 м с разъемами «банан» желтый - 1 шт;
Провод измерительный 1,2 м с разъемами «банан» красный - 1 шт;
Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный - 1 шт;
Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный - 1 шт;
Провод измерительный 25 м на катушке с разъемами «банан» красный - 1 шт;
Провод измерительный 50 м на катушке с разъемами «банан» желтый - 1 шт;
Футляр L2 - 1 шт;
Руководство по эксплуатации - 1шт.

Вы можете купить SONEL MPI-525 - измеритель параметров электробезопасности электроустановок (с поверкой) в компании «СвязьКомплект» по выгодной цене. SONEL SN-MPI-525: описание, фото, характеристики, инструкции, отзывы.
Смотрите аналоги SN-MPI-525 в категории:

Технические характеристики SONEL MPI-525

Измерение действующего значения напряжения переменного тока

Диапазон	Разрешение	Погрешность основная
0…299,9 В	0,1 В	± (2 %U + 6 е.м.р.)
300…500 В	1 В	± (2 %U + 2 е.м.р.)

Диапазон частоты 45…65 Гц

Измерение частоты

Диапазон	Разрешение	Погрешность основная
45,0…65,0 Гц	0,1 Гц	± (0,1% f + 1 е.м.р.)

Диапазон напряжения: 50…500В

Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L
Измерение полного сопротивления петли Zs
Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м)

Диапазон	Разрешение	Погрешность основная
0...19,99 Ом	0,01 Ом	± (5% Zs + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом

Номинальное напряжение работы UnL-N / UnL-L:110/190В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В;
Рабочий диапазон напряжений: 95 ... 270 В (для ZL-PE и ZL-n) или 95 ... 440 В (для ZL-L )
Номинальная частота сети fn: 50 Гц, 60 Гц;
Рабочий диапазон частоты: 45 ... 65 Гц;
Максимальный ток (для 415 В): 41,5 А (10 мс);

Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs

Диапазон	Разрешение	Погрешность основная
0...19,99 Ом	0,01 Ом	± (5% Zs + 5 е.м.р.) от Zs

Расчет и отображение для Zs< 20 Ом

Измерение ожидаемого тока короткого замыкания I k

Диапазон	Разрешение	Основная погрешность
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00…19,99 A	0,01 A
20,0…199,9 A	0,1 A
200…1999 A	1 A
2,00…19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA

Измерение сопротивления петли короткого замыкания ZL-PE RCD (без отключения выключателя УЗО)
Измерение сопротивления петли короткого замыкания Zs
Диапазон измерения согласно IEC 61557: 0,50...1999 Ом (для измерительного провода 1,2 м)

Диапазон отображения	Разрешение	Основная погрешность
0…19,99 Ом	0,01 Ом	± (6% Zs+ 10 е.м.р.)
20,0…199,9 Ом	0,1 Ом	± (6% Zs+ 5 е.м.р.)
200…1999 Ом	1 Ом	± (6% Zs+ 5 е.м.р.)

Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA;
Номинальное рабочее напряжение Un: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В;
Рабочий диапазон напряжений: 95…270 В;
Номинальная частота сети fn: 50 Гц, 60 Гц;
Рабочий диапазон частоты: 45…65 Гц;
Контроль правильности соединения зажима PE при помощи электрода касания.

Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs

Диапазон отображения	Разрешение	Основная погрешность
0..19,99 Ом	0,01 Ом	± (6% Zs+ 10 е.м.р.)

Расчет и отображение для величины Zs< 20 Ом

Показания тока короткого замыкания Iк

Диапазон отображения	Разрешение	Основная погрешность
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00…19,99 A	0,01 A
20,0…199,9 A	0,1 A
200…1999 A	1 A
2,00…19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA

Измерение параметров отключения УЗО

Номинальное напряжение работы Un: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В;
Рабочий диапазон напряжений: 95…270 В;
Номинальная частота сети fn: 50 Гц, 60 Гц;
Рабочий диапазон частоты: 45…65 Гц.

Измерение времени отключения tA УЗО

Тип выключателя	Установка кратности	Диапазон измерения	Разрешение	Основная погрешность
Общего типа	0,5 IΔn	0..300 мс	1 мс	± (2% tA+ 2 е.м.р.)*
	1 IΔn	0..300 мс
	2 IΔn	0…150 мс
	5 IΔn	0…40 мс
Селективный	0,5 IΔn	0..500 мс
	1 IΔn	0..500 мс
	2 IΔn	0…200 мс
	5 IΔn	0…150 мс

* - для IΔn=10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.)

Измерение сопротивления защитного заземления RE

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мА	0,01 кОм ..5,00 кОм	0,01 кОм	4 мА	0…+10% RE ± 8 е.м.р.
30 мA	0,01 кОм ..1,66 кОм	0,01 кОм	12 мА	0…+10% RE ± 5 е.м.р.
100 мA	1 Ом..500 Ом	1 Ом	40 мA	0…+5% RE ± 5 е.м.р.
300 мA	1 Ом..166 Ом		120 мA
500 мA	1 Ом..100 Ом		200 мA
1000 мA	1 Ом..50 Ом		400 мA

Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току

Диапазон	Разрешение	Номинальный ток	Основная погрешность
0..9,9 В	0,1 В	0,4*IΔn	0..10% UB ± 5 е.м.р.
10..99,9 В	0,1 В	0,4*IΔn	0..15% UB

Измерение тока отключения IA для синусоидального дифференциального тока

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	3,3..10,0 мA	0,1 мA	0,3 × IΔn..1,0 × IΔn	± 5% IΔn
30 мA	9,0..30,0 мA	0,1 мA
100 мA	33..100 мA	1 мA
300 мA	90..300 мA
500 мA	150..500 мA
1000 мA	330..1000 мA

Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
Время протекания тока измерения …………………………. макс. 3200 мс.

Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	4,0..20,0 мA	0,1 мA	0,35 × IΔn..2,0 × IΔn	± 10 % IΔn
30 мA	12,0..30,0 мA	0,1 мA	0,35 × IΔn..1,4 × IΔn	±10 % IΔn
100 мA	40..140 мA	1 мA
300 мA	120..420 мA
500 мA	200..700 мA

Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
Время протекания тока измерения ………………………….. макс. 3200 мс.

Измерение тока отключения УЗО ( IA) для постоянного дифференциального тока

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	4,0..20,0 мA	0,1 мA	0,2 × IΔn..2,0 × IΔn	± 10 % IΔn
30 мA	12..60 мA	1 мA
100 мA	40..200 мA
300 мA	120..600 мA
500 мA	200..1000 мA

Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки;
Время протекания тока измерения ...................................... макс. 5040 мс

Измерение сопротивления заземляющего устройства ( RE)
Измерение согласно PN-EN 61557-5: 0,5 Ом...1,99 кОм (для измерительного напряжения 50 В), 0,56 Ом...1,99 кОм (для измерительного напряжения 25 В)

Диапазон	Разрешение	Основная погрешность
0,00…9,99 Ом	0,01 Ом	± (2% RE+ 4 е.м.р.)
10,0…99,9 Ом	0,1 Ом	± (2% RE+ 3 е.м.р.)
100…999 Ом	1 Ом
1,0…1,99 кОм	0,01 кОм

Измерение сопротивления вспомогательных зондов RH, RS

Диапазон	Разрешение	Основная погрешность
000…999 Ом	1 Ом	± (5% (RS+RE+RH) + 3 е.м.р.)
1,00…9,99 кОм	0,01 кОм
10,0…50,0 кОм	0,1 кОм

Измерение напряжения помех
Внутреннее сопротивление: около 100 кОм

Диапазон отображения	Разрешение	Основная погрешность
0..100 В	1 В	± (2% U + 3 е.м.р.)

Измерение переходных сопротивлений контактов и проводников током ± 200 мA
Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом

Диапазон	Разрешение	Основная погрешность
0,00…19,99 Ом	0,01 Ом	± (2% R + 3 е.м.р.)
20,0…199,9 Ом	0,1 Ом
200…400 Ом	1 Ом

Измерительное напряжение: 25 В или 50 В RMS;
Измерительный ток: 20 мA, синусоидальный RMS 125 Гц (для fn=50 Гц) и 150 Гц (для fn=60 Гц);
Блокирование измерения при напряжении помех UN>24 В
Максимальное напряжение помех (измерение) UNmax=100 В
Максимальное сопротивление вспомогательных зондов: 50 кОм
Напряжение на открытых зажимах: 4…9 В;
Исходящий ток при R < 2 Ом: мин. 200 мA;
Компенсация сопротивления измерительных проводников;
Измерение двунаправленным током.

Измерение активного сопротивления малым током

Диапазон	Разрешение	Основная погрешность
0,00…199,9 Ом	0,1 Ом	± (3% R + 3 е.м.р.)
200…2000 Ом	1 Ом	± (3% R + 3 е.м.р.)

Напряжение на открытых зажимах: 4…9 В;
Исходящий ток < 8 мA;
Звуковой сигнал для измеряемого сопротивления < 30 Ом±50%;
Компенсация сопротивления измерительных проводов.

Измерение сопротивления изоляции
Диапазон измерения согласно PN-EN 61557-2:

для UN = 50 В: 50 кОм...250 МОм
для UN = 100 В: 100 кОм...500 МОм
для UN = 250 В: 250 кОм...1 ГОм
для UN = 500 В: 500 кОм...2 ГОм
для UN = 1000 В: 1 МОм...3 ГОм
для UN = 2500 В: 2,5 МОм...9,99 ГОм

Диапазон отображения для Un= 50В	Разрешение	Основная погрешность
0…1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.)
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…250 MОм	1 MОм

Диапазон отображения для Un= 100В	Разрешение	Основная погрешность
0…1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.)
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…999 MОм	1 MОм

Диапазон отображения для Un= 250В	Разрешение	Основная погрешность
0…1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.)
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…250 MОм	1 MОм

Диапазон отображения для Un= 500В	Разрешение	Основная погрешность
0…1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.)
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…999 MОм	1 MОм
1,00…2,00 ГОм	0,01 ГОм	± (4% RISO+ 6 е.м.р.)

Диапазон отображения для Un= 1000В	Разрешение	Основная погрешность
0…1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.)
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…999 MОм	1 MОм
1,00…3,00 ГОм	0,01 ГОм	± (4% RISO+ 6 е.м.р.)

Диапазон отображения для Un= 2500В	Разрешение	Основная погрешность
0…1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.)
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…999 MОм	1 MОм
1,00…9,99 ГОм	0,01 ГОм	± (4% RISO+ 6 е.м.р.)

Напряжения измерения: 50 В, 100 В, 250 В, 500, 1000 В, 2500 В;
Погрешность формирования испытательного напряжения (R [Ом] ≥ 1000*Un [В]): - 0 + 10% от установленной величины;
Обнаружение опасного напряжения перед началом измерения;
Разряд емкости измеряемого объекта;
Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления;
Измерение напряжения на разъемах +RISO, -RISO в диапазоне: 0..440 В;
Измерительный ток <2 мА.

Последовательность фаз

Указания последовательности фаз: прямая, обратная;
Диапазон напряжений сети UL-L: 95…500 В (45…65 Гц);
Отображение величины межфазных напряжений.

Дополнительные технические характеристики

Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	IV 300 В (III 600V) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP54
Питание измерителя	пакет аккумуляторов NiMH SONEL 4,8 V или элементы питания щелочные LR14 (4 шт)
Температура хранения	-20…+70°C
Температура рабочая	0…+50°C
Время до самовыключения	120 секунд
Количество измерений Z, RE или RCD (для щелочных батареек)	>3000 (2 измерения / минуту)
Количество измерений RISO или RCONT (для щелочных батареек)	>2000
Память результатов измерения	990 ячеек, 57500 результатов
Интерфейс	USB

Отзывы

Станьте первым, кто отправит отзыв!

Скачать инструкцию

SONEL MPI-525 - измеритель параметров электробезопасности электроустановок

Гарантия на все товары составляет 1 год, если иное не оговорено дополнительно.

Выгоды для наших клиентов:

18 000+ товарных позиций в наличии и под заказ
Актуальная информация о наличии товара на сайте (обновление каждые 2 сек)
Удобный онлайн доступ к складу и заказам в режиме 24/7
Работа по ФЗ-44, ФЗ-223
Снимаем инженерные риски (даем оборудование на тестирование)
Быстрое гарантийное обслуживание
Бесплатное обучение работе с оборудованием
