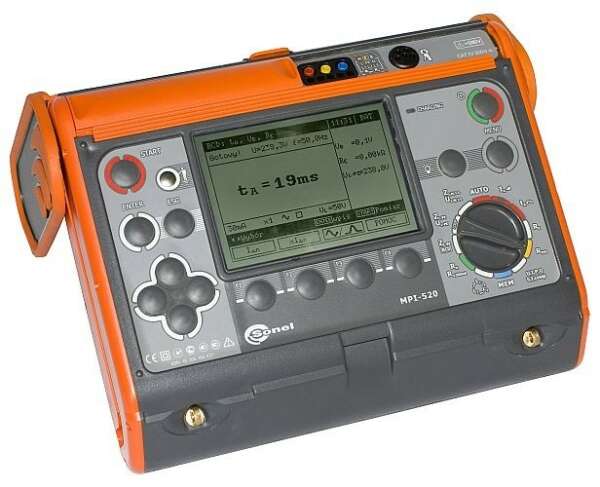

SONEL MPI-520 - измеритель параметров электробезопасности электроустановок (с поверкой)

SONEL MPI-520 - измеритель параметров электробезопасности электроустановок (с поверкой)

Артикул: SN-MPI-520

Товар не поставляется

Производство: SONEL
Запросить аналоги
Цена
  • Гарантия: 36 мес.
Услуги и сервис
  • Оперативно подберём оборудование и аналоги
  • Окажем профессиональную техподдержку

Измеритель параметров электробезопасности электроустановок SONEL MPI-520 используется при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

Основные особенности измерителя параметров электробезопасности электроустановок SONEL MPI-520

Измерители параметров электробезопасности электроустановок MPI-520 предназначены для измерения:

  • Действующего значения фазного и междуфазного напряжения переменного тока;
  • Частоты переменного тока;
  • Полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
  • Полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
  • Силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока;
  • Силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
  • Силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА;
  • Силы тока отключения УЗО для дифференциального постоянного тока;
  • Времени отключения сети при срабатывании УЗО;
  • Сопротивления защитного заземления;
  • Напряжения прикосновения относительно номинального дифференциального тока;
  • Напряжения переменного тока помех;
  • Сопротивления заземляющего устройства по 3-х полюсному методу;
  • Сопротивления защитных проводников;
  • Электрического сопротивления малым током;
  • Сопротивления электроизоляции.

Для вычисления:

  • Активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
  • Силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».

Для контроля:

  • Целостности (наличия) нулевого и защитного проводников (до начала измерений).

Для проверки:

  • Последовательности чередования фаз и перекоса фаз по напряжению.

Для регистрации:

  • Переменного тока и напряжения;
  • Частоты;
  • Мощности: полной, активной и реактивной, а также коэффициента мощности.

Для запоминания и передачи в компьютер:

  • Данных измерений и вычислений.

Комплект поставки SONEL MPI-520:

  • Измеритель параметров электробезопасности электроустановок SONEL MPI-520 - 1 шт;
  • Аккумуляторная батарея NiMH SONEL-07 4,8V - 1 шт;
  • Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» - 1 шт;
  • Адаптер автомобильный (12В) - 1 шт;
  • Зажим «Крокодил» изолированный жёлтый K02 - 1 шт;
  • Зажим «Крокодил» изолированный красный K02 - 1 шт;
  • Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 - 1 шт;
  • Зонд измерительный для забивки в грунт 30 см - 2 шт;
  • Зонд острый с разъемом «банан» голубой - 1 шт;
  • Зонд острый с разъемом «банан» желтый - 1 шт;
  • Зонд острый с разъемом «банан» красный - 1 шт;
  • Кабель последовательного интерфейса USB - 1 шт;
  • Кабель сетевой - 1 шт;
  • Комплект ремней «Свободные руки» - 1 шт;
  • Провод измерительный 1,2 м с разъемами «банан» голубой - 1 шт;
  • Провод измерительный 1,2 м с разъемами «банан» желтый - 1 шт;
  • Провод измерительный 1,2 м с разъемами «банан» красный - 1 шт;
  • Провод измерительный 25 м на катушке с разъемами «банан» красный - 1 шт;
  • Провод измерительный 50 м на катушке с разъемами «банан» желтый - 1 шт;
  • Футляр L2 - 1 шт;
  • Руководство по эксплуатации - 1шт.



Вы можете купить SONEL MPI-520 - измеритель параметров электробезопасности электроустановок (с поверкой) в компании «СвязьКомплект» по выгодной цене. SONEL SN-MPI-520: описание, фото, характеристики, инструкции, отзывы.
Смотрите аналоги SN-MPI-520 в категории:

Технические характеристики SONEL MPI-520

Измерение действующего значения напряжения переменного тока

Диапазон Разрешение Погрешность основная
0…299,9 В 0,1 В ± (2 %U + 6 е.м.р.)
300…500 В 1 В ± (2 %U + 2 е.м.р.)
  • Диапазон частоты 45…65 Гц

Измерение частоты

Диапазон Разрешение Погрешность основная
45,0…65,0 Гц 0,1 Гц ± (0,1% f + 1 е.м.р.)
  • Диапазон напряжения: 50…500В

Измерение переменного тока (True RMS)

Диапазон Разрешение Погрешность основная *)
0,0…99,9 мА 0,1 мА ± (5% I + 3 е.м.р.)
100…999 мА 1 мА ± (5% I +5 е.м.р.)
1,00…9,99 A 0,01 A
10,0…99,9 A 0,1 A
100…400 A 1 A
  • Номинальная частота сети fn: 50 Гц, 60 Гц

  • *) - Погрешность клещей учитывается отдельно

Измерение мощности активной (P), реактивной (Q), полной (S) и cos φ

Диапазон [Вт], [ВА], [вар] Разрешение [Вт], [ВА], [вар] Погрешность основная *)
0,00…99,9 0,1 ± (7% S + 3 е.м.р.)
100…999 1
1,00…9,99 к 0,01 к ± (7% S + 5 е.м.р.)
10,0 к…99,9 к 0,1 к
100 к…200 к 1 к
  • Диапазон напряжения: 0…500 В;
  • Диапазон тока: 0…400 A;
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Число фаз измеряемой цепи: 1;
  • Диапазон отображения cos φ: 0,00..1,00 (разрешение 0,01);
  • *) U: 50…500 В, I: 10 мA…400 A;
    Погрешность токоизмерительных клещей учитывается отдельно.

Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L
Измерение полного сопротивления петли Zs
Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м)

Диапазон Разрешение Погрешность основная
0...19,99 Ом 0,01 Ом ± (5% Zs + 3 е.м.р.)
20,0...199,9 Ом 0,1 Ом
200...1999 Ом 1 Ом
  • Номинальное напряжение работы UnL-N / UnL-L:110/190В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В;
  • Рабочий диапазон напряжений: 95 ... 270 В (для ZL-PE и ZL-n) или 95 ... 440 В (для ZL-L )
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Рабочий диапазон частоты: 45 ... 65 Гц;
  • Максимальный ток (для 415 В): 41,5 А (10 мс);

Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs

Диапазон Разрешение Погрешность основная
0...19,99 Ом 0,01 Ом ± (5% Zs + 5 е.м.р.) от Zs
  • Расчет и отображение для Zs< 20 Ом

Измерение ожидаемого тока короткого замыкания I k

Диапазон Разрешение Основная погрешность
0,055…1,999 A 0,001 A Определяется по основной погрешности полного
сопротивления петли короткого замыкания
2,00…19,99 A 0,01 A
20,0…199,9 A 0,1 A
200…1999 A 1 A
2,00…19,99 кA 0,01 кA
20,0…40,0 кA 0,1 кA

Измерение сопротивления петли короткого замыкания ZL-PE RCD (без отключения выключателя УЗО)
Измерение сопротивления петли короткого замыкания Zs
Диапазон измерения согласно IEC 61557: 0,50...1999 Ом (для измерительного провода 1,2 м)

Диапазон отображения Разрешение Основная погрешность
0…19,99 Ом 0,01 Ом ± (6% Zs+ 10 е.м.р.)
20,0…199,9 Ом 0,1 Ом ± (6% Zs+ 5 е.м.р.)
200…1999 Ом 1 Ом
  • Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA;
  • Номинальное рабочее напряжение Un: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В;
  • Рабочий диапазон напряжений: 95…270 В;
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Рабочий диапазон частоты: 45…65 Гц;
  • Контроль правильности соединения зажима PE при помощи электрода касания.

Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs

Диапазон отображения Разрешение Основная погрешность
0..19,99 Ом 0,01 Ом ± (6% Zs+ 10 е.м.р.)
  • Расчет и отображение для величины Zs< 20 Ом

Показания тока короткого замыкания Iк

Диапазон отображения Разрешение Основная погрешность
0,058…1,999 A 0,001 A Определяется по основной погрешности полного
сопротивления петли короткого замыкания
2,00…19,99 A 0,01 A
20,0…199,9 A 0,1 A
200…1999 A 1 A
2,00…19,99 кA 0,01 кA
20,0…40,0 кA 0,1 кA

Измерение параметров отключения УЗО

  • Номинальное напряжение работы Un: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В;
  • Рабочий диапазон напряжений: 95…270 В;
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Рабочий диапазон частоты: 45…65 Гц.

Измерение времени отключения tA УЗО

Тип выключателя Установка кратности Диапазон измерения Разрешение Основная погрешность
Общего типа 0,5 IΔn 0..300 мс 1 мс ± (2% tA+ 2 е.м.р.)*
1 IΔn
2 IΔn 0…150 мс
5 IΔn 0…40 мс
Селективный 0,5 IΔn 0..500 мс
1 IΔn
2 IΔn 0…200 мс
5 IΔn 0…150 мс

* - для IΔn=10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.)

Измерение сопротивления защитного заземления RE

Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
10 мА 0,01 кОм ..5,00 кОм 0,01 кОм 4 мА 0…+10% RE ± 8 е.м.р.
30 мA 0,01 кОм ..1,66 кОм 12 мА 0…+10% RE ± 5 е.м.р.
100 мA 1 Ом..500 Ом 1 Ом 40 мA 0…+5% RE ± 5 е.м.р.
300 мA 1 Ом..166 Ом 120 мA
500 мA 1 Ом..100 Ом 200 мA
1000 мA 1 Ом..50 Ом 400 мA

Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току

Диапазон Разрешение Номинальный ток Основная погрешность
0..9,9 В 0,1 В 0,4*IΔn 0..10% UB ± 5 е.м.р.
10..99,9 В 0..15% UB

Измерение тока отключения IA для синусоидального дифференциального тока

Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
10 мA 3,3..10,0 мA 0,1 мA 0,3 × IΔn..1,0 × IΔn ± 5% IΔn
30 мA 9,0..30,0 мA
100 мA 33..100 мA 1 мA
300 мA 90..300 мA
500 мA 150..500 мA
1000 мA 330..1000 мA
  • Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
  • Время протекания тока измерения …………………………. макс. 3200 мс.

Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA

Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
10 мA 4,0..20,0 мA 0,1 мA 0,35 × IΔn..2,0 × IΔn ± 10 % IΔn
30 мA 12,0..30,0 мA 0,35 × IΔn..1,4 × IΔn ±10 % IΔn
100 мA 40..140 мA 1 мA
300 мA 120..420 мA
500 мA 200..700 мA
  • Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
  • Время протекания тока измерения ………………………….. макс. 3200 мс.

Измерение тока отключения УЗО ( IA) для постоянного дифференциального тока

Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
10 мA 4,0..20,0 мA 0,1 мA 0,2 × IΔn..2,0 × IΔn ± 10 % IΔn
30 мA 12..60 мA 1 мA
100 мA 40..200 мA
300 мA 120..600 мA
500 мA 200..1000 мA
  • Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки;
  • Время протекания тока измерения ............................... макс. 5040 мс

Измерение сопротивления заземляющего устройства ( RE)
Измерение согласно PN-EN 61557-5: 0,5 Ом...1,99 кОм (для измерительного напряжения 50 В), 0,56 Ом...1,99 кОм (для измерительного напряжения 25 В)

Диапазон Разрешение Основная погрешность
0,00…9,99 Ом 0,01 Ом ± (2% RE+ 4 е.м.р.)
10,0…99,9 Ом 0,1 Ом ± (2% RE+ 3 е.м.р.)
100…999 Ом 1 Ом
1,0…1,99 кОм 0,01 кОм

Измерение сопротивления вспомогательных зондов RH, RS

Диапазон Разрешение Основная погрешность
000…999 Ом 1 Ом ± (5% (RS+RE+RH) + 3 е.м.р.)
1,00…9,99 кОм 0,01 кОм
10,0…50,0 кОм 0,1 кОм

Измерение напряжения помех
Внутреннее сопротивление: около 100 кОм

Диапазон отображения Разрешение Основная погрешность
0..100 В 1 В ± (2% U + 3 е.м.р.)

Измерение переходных сопротивлений контактов и проводников током ± 200 мA
Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом

Диапазон Разрешение Основная погрешность
0,00…19,99 Ом 0,01 Ом ± (2% R + 3 е.м.р.)
20,0…199,9 Ом 0,1 Ом
200…400 Ом 1 Ом
  • Измерительное напряжение: 25 В или 50 В RMS;
  • Измерительный ток: 20 мA, синусоидальный RMS 125 Гц (для fn=50 Гц) и 150 Гц (для fn=60 Гц);
  • Блокирование измерения при напряжении помех UN>24 В
  • Максимальное напряжение помех (измерение) UNmax=100 В
  • Максимальное сопротивление вспомогательных зондов: 50 кОм
  • Напряжение на открытых зажимах: 4…9 В;
  • Исходящий ток при R < 2 Ом: мин. 200 мA;
  • Компенсация сопротивления измерительных проаодников;
  • Измерение двунаправленным током.

Измерение активного сопротивления малым током

Диапазон Разрешение Основная погрешность
0,00…199,9 Ом 0,1 Ом ± (3% R + 3 е.м.р.)
200…2000 Ом 1 Ом
  • Напряжение на открытых зажимах: 4…9 В;
  • Исходящий ток < 8 мA;
  • Звуковой сигнал для измеряемого сопротивления < 30 Ом±50%;
  • Компенсация сопротивления измерительных проводов.

Измерение сопротивления изоляции
Диапазон измерения согласно PN-EN 61557-2:
- для UN = 50 В: 50 кОм...250 МОм
- для UN = 100 В: 100 кОм...500 МОм
- для UN = 250 В: 250 кОм...1 ГОм
- для UN = 500 В: 500 кОм...2 ГОм
- для UN = 1000 В: 1 МОм...3 ГОм

Диапазон отображения для Un= 50В Разрешение Основная погрешность
0…1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
[± (5% RISO+ 8 е.м.р.)]*
2,00…19,99 MОм 0,01 MОм
20,0…199,9 MОм 0,1 MОм
200…250 MОм 1 MОм

* - для адаптеров WS-03 и WS-04

Диапазон отображения для Un= 100В Разрешение Основная погрешность
0…1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
[± (5% RISO+ 8 е.м.р.)]*
2,00…19,99 MОм 0,01 MОм
20,0…199,9 MОм 0,1 MОм
200…500 MОм 1 MОм

* - для адаптеров WS-03 и WS-04

Диапазон отображения для Un= 250В Разрешение Основная погрешность
0…1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
[± (5% RISO+ 8 е.м.р.)]*
2,00…19,99 MОм 0,01 MОм
20,0…199,9 MОм 0,1 MОм
200…999 MОм 1 MОм

* - для адаптеров WS-03 и WS-04

Диапазон отображения для Un= 500В Разрешение Основная погрешность
0…1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
[± (5% RISO+ 8 е.м.р.)]*
2,00…19,99 MОм 0,01 MОм
20,0…199,9 MОм 0,1 MОм
200…999 MОм 1 MОм
1,00…2,00 ГОм 0,01 ГОм ± (4% RISO+ 6 е.м.р.)
[± (5% RISO+ 8 е.м.р.)]*

* - для адаптеров WS-03 и WS-04

Диапазон отображения для Un= 1000В Разрешение Основная погрешность
0…1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
2,00…19,99 MОм 0,01 MОм
20,0…199,9 MОм 0,1 MОм
200…999 MОм 1 MОм
1,00…3,00 ГОм 0,01 ГОм ± (4% RISO+ 6 е.м.р.)
  • Напряжения измерения: 50 В, 100 В, 250 В, 500, 1000 В;
  • Погрешность формирования испытательного напряжения (R [Ом] ≥ 1000*Un [В]): - 0 + 10% от установленной величины;
  • Обнаружение опасного напряжения перед началом измерения;
  • Разряд емкости измеряемого объекта;
  • Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления;
  • Измерение напряжения на разъемах +RISO, -RISO в диапазоне: 0..440 В;
  • Измерительный ток < 2 мА.

Последовательность фаз

  • Указания последовательности фаз: прямая, обратная;
  • Диапазон напряжений сети UL-L: 95…500 В (45…65 Гц);
  • Отображение величины межфазных напряжений.

Дополнительные технические характеристики

Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности IV 300 В (III 600V) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529 IP54
Питание измерителя пакет аккумуляторов NiMH SONEL 4,8 V или элементы питания щелочные LR14 (4 шт)
Температура хранения -20…+70°C
Температура рабочая 0…+50°C
Время до самовыключения 120 секунд
Количество измерений Z, RE или RCD (для щелочных батареек) >3000 (2 измерения / минуту)
Количество измерений RISO или RCONT (для щелочных батареек) >2000
Память результатов измерения 990 ячеек, 57500 результатов
Интерфейс USB

Отзывы

Станьте первым, кто отправит отзыв!

Скачать инструкцию
SONEL MPI-520 - измеритель&nbsp;параметров&nbsp;электробезопасности&nbsp;электроустановок

Гарантия на все товары составляет 1 год, если иное не оговорено дополнительно.

Выгоды для наших клиентов:

  • 18 000+ товарных позиций в наличии и под заказ
  • Актуальная информация о наличии товара на сайте (обновление каждые 2 сек)
  • Удобный онлайн доступ к складу и заказам в режиме 24/7
  • Работа по ФЗ-44, ФЗ-223
  • Снимаем инженерные риски (даем оборудование на тестирование)
  • Быстрое гарантийное обслуживание
  • Бесплатное обучение работе с оборудованием

Москва

+7 (495) 927-07-87

info@skomplekt.com

Екатеринбург

+7 (343) 355-55-67

info@skomplekt.com

Новосибирск

+7 (383) 209-01-22

info@skomplekt.com

Политика
конфиденциальности

© 1997 - 2025 "СвязьКомплект" (ООО "КаталогСервис", ОГРН: 1097746354474)
