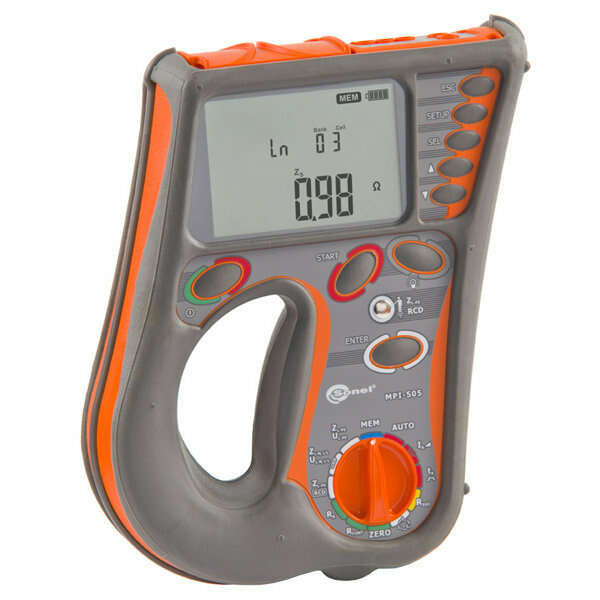

Измеритель параметров электробезопасности электроустановок SONEL MPI-505 используется при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.
Основные особенности измерителя параметров электробезопасности электроустановок SONEL MPI-505
Измерение параметров петли короткого замыкания: полное, активное, реактивное сопротивление и ожидаемый ток короткого замыкания;
Измерение параметров УЗО АС и А типов: ток и время срабатывания;
Измерение сопротивления изоляции до 3 ГОм напряжением до 1000 В;
Измерение переходных сопротивлений контактов и проводников постоянным током не менее 200 мА с разрешением 0,01 Ом;
Определение последовательности чередования фаз и перекоса фаз по напряжению;
Адаптер WS-01 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» - 1 шт;
Зажим «Крокодил» изолированный жёлтый K02 - 1 шт;
Зажим «Крокодил» изолированный красный K02 - 1 шт;
Зонд острый с разъемом «банан» голубой - 1 шт;
Зонд острый с разъемом «банан» желтый - 1 шт;
Зонд острый с разъемом «банан» красный - 1 шт;
Кабель последовательного интерфейса USB - 1 шт;
Провод измерительный 1,2 м с разъемами «банан» голубой - 1 шт;
Провод измерительный 1,2 м с разъемами «банан» желтый - 1 шт;
Провод измерительный 1,2 м с разъемами «банан» красный - 1 шт;
Ремень для переноски прибора - 1 шт;
Футляр L1 - 1 шт;
Руководство по эксплуатации - 1шт.
Вы можете купить SONEL MPI-505 - измеритель параметров электробезопасности электроустановок (с поверкой) в компании «СвязьКомплект» по выгодной
цене. SONEL SN-MPI-505: описание, фото,
характеристики, инструкции, отзывы.
Смотрите аналоги SN-MPI-505 в категории:
Технические характеристики SONEL MPI-505
Измерение действующего значения напряжения переменного тока
Диапазон
Разрешение
Погрешность основная
0…440 В
1 В
± (2 %U + 2 е.м.р.)
Диапазон частоты 45…65 Гц
Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L
Измерение полного сопротивления петли Zs
Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м)
Рабочий диапазон напряжений: 100 ... 264 В (для ZL-PE и ZL-n) или 100 ... 440 В (для ZL-L )
Номинальная частота сети fn: 50 Гц, 60 Гц;
Рабочий диапазон частоты: 45 ... 65 Гц;
Максимальный ток (для 400 В): 40 А (10 мс).
Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs
Диапазон
Разрешение
Погрешность основная
0...19,99 Ом
0,01 Ом
± (5% Zs + 5 е.м.р.) от Zs
20...199,9 Ом
0,1 Ом
± (5% Zs + 5 е.м.р.) от Zs
Расчет и отображение для Zs< 200 Ом
Измерение ожидаемого тока короткого замыкания I k
Диапазон
Разрешение
Основная погрешность
0,055…1,999 A
0,001 A
Определяется по основной погрешности полного
сопротивления петли короткого замыкания
2,00…19,99 A
0,01 A
20,0…199,9 A
0,1 A
200…1999 A
1 A
2,00…19,99 кA
0,01 кA
20,0…40,0 кA
0,1 кA
Измерение сопротивления петли короткого замыкания ZL-PE RCD (без отключения выключателя УЗО)
Измерение сопротивления петли короткого замыкания Zs
Диапазон измерения согласно IEC 61557: 0,50...1999 Ом (для измерительного провода 1,2 м)
Диапазон отображения
Разрешение
Основная погрешность
0…19,99 Ом
0,01 Ом
± (6% Zs+ 10 е.м.р.)
20,0…199,9 Ом
0,1 Ом
± (6% Zs+ 5 е.м.р.)
200…1999 Ом
1 Ом
Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA;
* - для IΔn=10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.)
Измерение сопротивления защитного заземления RE
Выбранный номинальный ток выключателя
Диапазон измерения
Разрешение
Ток измерения
Основная погрешность
10 мА
0,01 кОм ..5,00 кОм
0,01 кОм
4 мА
0…+10% RE ± 8 е.м.р.
30 мA
0,01 кОм ..1,66 кОм
12 мА
0…+10% RE ± 5 е.м.р.
100 мA
1 Ом..500 Ом
1 Ом
40 мA
0…+5% RE ± 5 е.м.р.
300 мA
1 Ом..166 Ом
120 мA
500 мA
1 Ом..100 Ом
200 мA
1000 мA
1 Ом..50 Ом
400 мA
Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току
Диапазон
Разрешение
Номинальный ток
Основная погрешность
0..9,9 В
0,1 В
0,4*IΔn
0..10% UB ± 5 е.м.р.
10..99,9 В
0..15% UB
Измерение тока отключения IA для синусоидального дифференциального тока
Выбранный номинальный ток выключателя
Диапазон измерения
Разрешение
Ток измерения
Основная погрешность
10 мA
3,3..10,0 мA
0,1 мA
0,3 × IΔn..1,0 × IΔn
± 5% IΔn
30 мA
9,0..30,0 мA
100 мA
33..100 мA
1 мA
300 мA
90..300 мA
500 мA
150..500 мA
1000 мA
330..1000 мA
Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
Время протекания тока измерения …………………………. макс. 3200 мс.
Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA
Выбранный номинальный ток выключателя
Диапазон измерения
Разрешение
Ток измерения
Основная погрешность
10 мA
4,0..20,0 мA
0,1 мA
0,35 × IΔn..2,0 × IΔn
± 10 % IΔn
30 мA
12,0..30,0 мA
0,35 × IΔn..1,4 × IΔn
±10 % IΔn
100 мA
40..140 мA
1 мA
300 мA
120..420 мA
500 мA
200..700 мA
Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
Время протекания тока измерения ………………………….. макс. 3200 мс.
Измерение переходных сопротивлений контактов и проводников током ± 200 мA
Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом
Диапазон
Разрешение
Основная погрешность
0,00…19,99 Ом
0,01 Ом
± (2% R + 3 е.м.р.)
20,0…199,9 Ом
0,1 Ом
200…400 Ом
1 Ом
Напряжение на открытых зажимах: 4…9 В;
Исходящий ток при R < 2 Ом: мин. 200 мA;
Компенсация сопротивления измерительных проаодников;
Измерение двунаправленным током.
Измерение активного сопротивления малым током
Диапазон
Разрешение
Основная погрешность
0,00…199,9 Ом
0,1 Ом
± (3% R + 3 е.м.р.)
200…1999 Ом
1 Ом
Напряжение на открытых зажимах: 4…9 В;
Исходящий ток < 7 мA;
Звуковой сигнал для измеряемого сопротивления < 30 Ом±50%;
Компенсация сопротивления измерительных проводов.
Измерение сопротивления изоляции
Диапазон измерения согласно PN-EN 61557-2:
для UN = 100 В: 100 кОм...500 МОм
для UN = 250 В: 250 кОм...1 ГОм
для UN = 500 В: 500 кОм...2 ГОм
для UN = 1000 В: 1 МОм...3 ГОм
Диапазон отображения для Un= 100В
Разрешение
Основная погрешность
0…1999 кОм
1 кОм
± (3% RISO+ 8 е.м.р.)
2,00…19,99 MОм
0,01 MОм
20,0…199,9 MОм
0,1 MОм
200…500 MОм
1 MОм
Диапазон отображения для Un= 250В
Разрешение
Основная погрешность
0…1999 кОм
1 кОм
± (3% RISO+ 8 е.м.р.)
2,00…19,99 MОм
0,01 MОм
20,0…199,9 MОм
0,1 MОм
200…999 MОм
1 MОм
Диапазон отображения для Un= 500В
Разрешение
Основная погрешность
0…1999 кОм
1 кОм
± (3% RISO+ 8 е.м.р.)
2,00…19,99 MОм
0,01 MОм
20,0…199,9 MОм
0,1 MОм
200…999 MОм
1 MОм
1,00…2,00 ГОм
0,01 ГОм
Диапазон отображения для Un= 1000В
Разрешение
Основная погрешность
0…1999 кОм
1 кОм
± (3% RISO+ 8 е.м.р.)
2,00…19,99 MОм
0,01 MОм
20,0…199,9 MОм
0,1 MОм
200…999 MОм
1 MОм
1,00…3,00 ГОм
0,01 ГОм
± (4% RISO+ 6 е.м.р.)
Напряжения измерения: 100 В, 250 В, 500, 1000 В;
Погрешность формирования испытательного напряжения (R [Ом] ≥ 1000*Un [В]): - 0 + 10% от установленной величины;
Обнаружение опасного напряжения перед началом измерения;
Разряд емкости измеряемого объекта;
Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления;
Измерение напряжения на разъемах +RISO, -RISO в диапазоне: 0..440 В;
