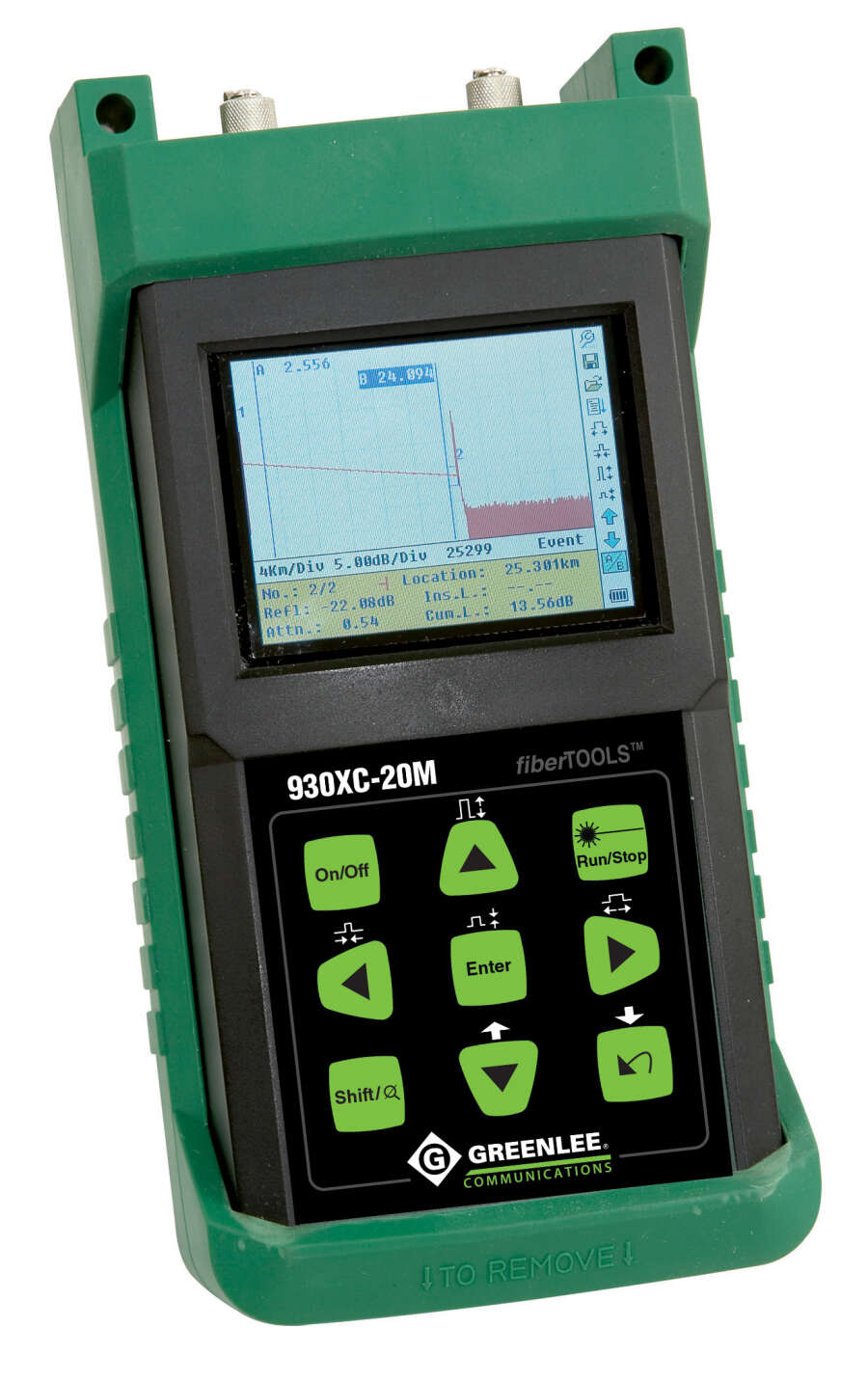

Greenlee 930XC-20M - оптический рефлектометр (850/1300нм), функцией оптического тестера и визуализатора повреждений, UPC/FC

Артикул: GT-930XC-20M-UPC-FC

Товар не поставляется


ECCN EAR99
  • Код товара ECCN EAR99. Закупка без санкционных ограничений!
Цена
  • Гарантия: 12 мес.
Услуги и сервис
  • Оперативно подберём оборудование и аналоги
  • Окажем профессиональную техподдержку

Внимание! Код товара ECCN EAR99. Закупка без санкционных ограничений!

Greenlee 930XC-20M-UPC-FC – анализатор многомодовых оптических линий. Он сочетает в себе функции оптического рефлектометра, источника и измерителя мощности и визуализатора повреждений. Greenlee 930XC-20M-UPC-FC имеет две рабочие длины волны: 850нм и 1300нм, чего вполне достаточно для диагностики магистральной подсистемы СКС, ЦОД, а также многомодовых оптических линий АСУТП и связи промышленных предприятий.

Greenlee 930XC-20M одинаково удобен для оперативной диагностики оптической линии и детального исследования рефлектограмм.

Так, для удобства работы инженера-измерителя, Greenlee 930XC выполнен в ударопрочном и влагозащищенном компактном корпусе, а эргономичное исполнение клавиатуры в считанные секунды позволяет провести масштабирование и анализ любого интересующего события или участка оптической линии. Причем работы можно производить даже мокрыми руками и в условиях плохой освещенности окружающей среды.

Мощная аккумуляторная батарея, функция автоотключения и большой объем памяти гарантируют работу Greenlee 930XC-20М на протяжении полного рабочего дня.

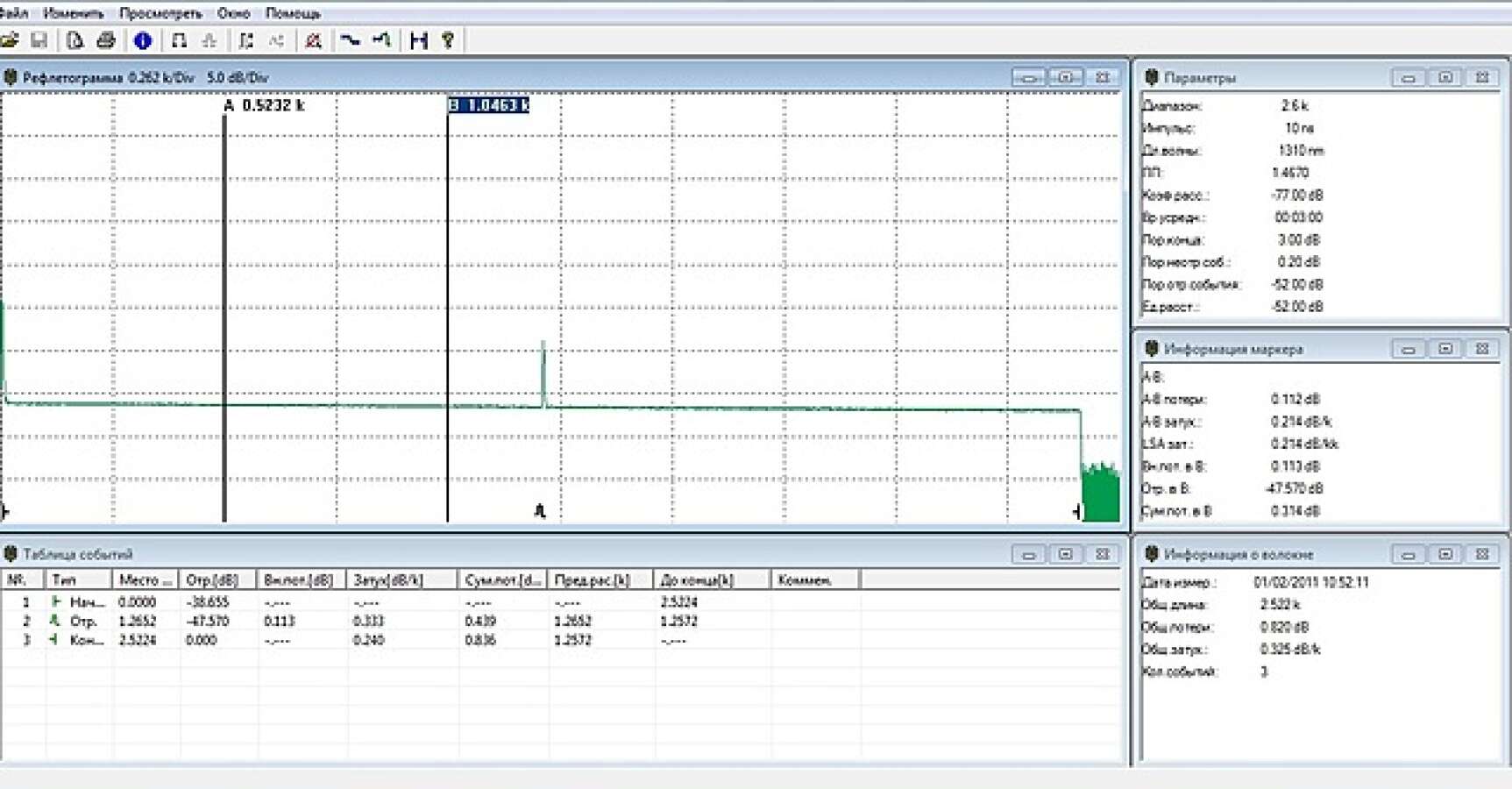

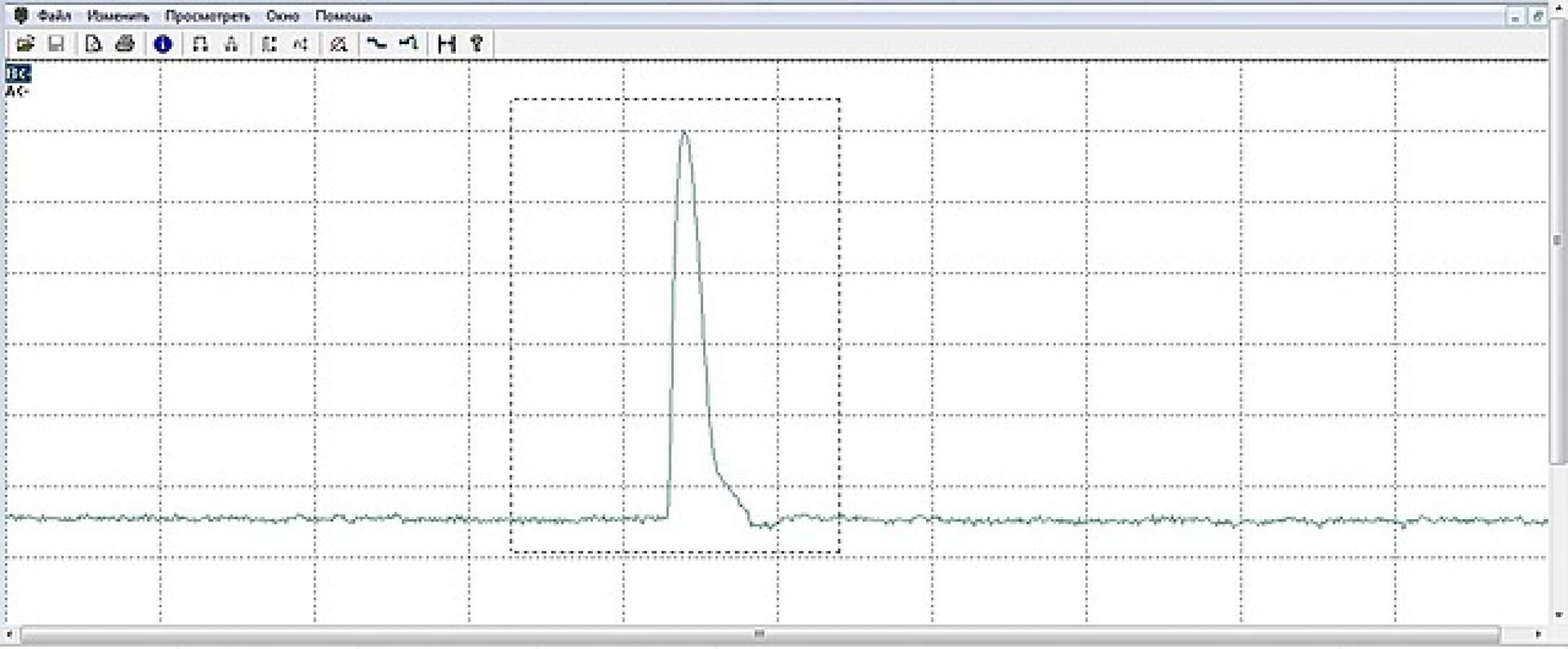

Для детального анализа рефлектограммы в условиях офиса, используется профессиональное программное обеспечение (входит в комплект поставки). Оно не только позволяет детально проанализировать рефлектограмму на большом экране ПК, но и редактировать ее, а также генерировать отчет о проведенных измерениях. В отчет можно занести дополнительную информацию о кабеле, волокне, измерителе и др.

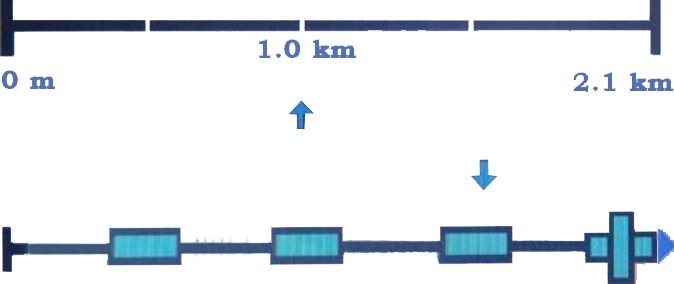

Для удобства использования прибора начинающими специалистами, в рефлектометре присутствует функция отображения событий ВОЛС (сварок, коннекторов и т. д.) в виде значков.

Видео обзор оптического рефлектометра Greenlee 930XC: внешний вид и комплект поставки

Обзор меню оптического рефлектометра Greenlee 930XC

Диагностика и паспортизация ВОЛС оптическим рефлектометром Greenlee 930XC

Вы можете купить Greenlee 930XC-20M - оптический рефлектометр (850/1300нм), функцией оптического тестера и визуализатора повреждений, UPC/FC в компании «СвязьКомплект» по выгодной цене. Tempo Communications GT-930XC-20M-UPC-FC: описание, фото, характеристики, инструкции, отзывы.
Смотрите аналоги GT-930XC-20M-UPC-FC в категории: Tempo 930XC - оптический рефлектометр

Технические характеристики оптического рефлектометра

Greenlee 930XC-20M-UPC-FC

Параметр Значение
Рефлектометр

Рабочая длина волны, нм

850/1300

Динамический диапазон, дБ

19/22

Мертвая зона по событиям, м

1,8
Мертвая зона по затуханию, м 10

Ширина импульса

12нс, 30нс, 100нс, 275нс, 1мкс, 2мкс, 30мкс, 100мкс, 275мкс

Диапазон, км

0,1; 0,3; 0,5; 1,3; 2,5; 5; 10; 20; 40; 80

Время усреднения

15сек, 30сек, 1мин, 2мин, 3мин

Погрешность по расстоянию

+/-(1м + 0,00005*диапазон + погрешность квантования)

Тип коннектора

FC

Тип полировки коннектора

PC

Погрешность измерения отражений

+/- 4дБ

Погрешность измерения потерь

+/- 0,05дБ/дБ

Внутренняя память

1 000 рефлектограмм

Интерфейсы для связи с ПК

RS-232/USB

Програмное обеспечение

Version 3.2

Формат данных

BelCore GR196, CE, FCC, UL, RoHS, WEEE
Визуализатор повреждений (источник красного света)

Рабочая длина волны, нм

650

Мощность

3мВт (5дБм)
Измеритель оптической мощности

Тип источника

nGaAs

Калиброванные длины волн, нм

850, 1300, 1310, 1490, 1550, 1625

Диапазон измеряемой мощности

от +6 до -70dBm (от +6 до -60dBm для 850nm)

Разрешение, дБ

0,01

Идентификация модулированного сигнала, кГц

1; 2
Лазерный источник излучения

Рабочие длины волн, нм

850/1300

Мощность сигнала

-13 / -20 дБм
Общие характеристики

Питание

AC адаптер & NiMh аккумулятор

Время работы от аккумулятора

8  часов работы, 20 часов в режиме ожидания

Температура эксплуатации

от -10 до +50 градусов Цельсия

Температура хранения

от -20 до +60 градусов Цельсия

Влажность

от 0 до 95% (без конденсации)

Габариты,мм

196 х 100 х 64

Вес, кг

0,87

Основные функции оптического рефлектометра

Greenlee 930XC-20M-UPC-FC

  • Приемка оптического кабеля (измерение погонного затухания оптического кабеля)
  • Паспортизация ВОЛС
    • Измерение вносимых потерь на:
      • Неразъемных (сварных) соединениях
      • Разъемных (коннекторных) соединениях
      • Линейных участках ВОЛС
      • Интегральная оценка вносимых потерь линии, включая первый и последний коннектор
    • Анализ отражений на разъемах
  • Диагностика и локализация повреждений:
    • Некачественное сварное соединение
    • Некачественный или грязный коннектор
    • Недопустимый радиус изгиба оптического волокна в сплайс-кассете
    • Обрыв кабеля
    • Трещина в оптическом волокне
  • Идентификация оптических волокон (красный свет)
  • Визуализация некачественного сварного соединения или макроизгиба в сплайс-кассете оптической муфты или кроссе (красный свет).
  • Генерация отчета об измерениях

Дополнительные аксессуары к оптическому рефлектометру

Greenlee 930XC-20M-UPC-FC

Фото

Наименование

Код по каталогу

Greenlee набор для чистки оптики (общего назначения)

GT-CFK1013



Greenlee AC-CONN-SC-L2 - SC коннектор для 930XC (UPC/APC)

GT-AC-CONN-SC-L2



Greenlee AC-CONN-ST-L2 - ST коннектор для 930XC (UPC)

GT-AC-CONN-ST-L2



Greenlee AC-ADPT-20-UNI - адаптер питания AC для 930XC

GT-AC-ADPT-20-UNI



Greenlee 20999 - аккумулятор к 930XC (9.6V)

GT-20999
