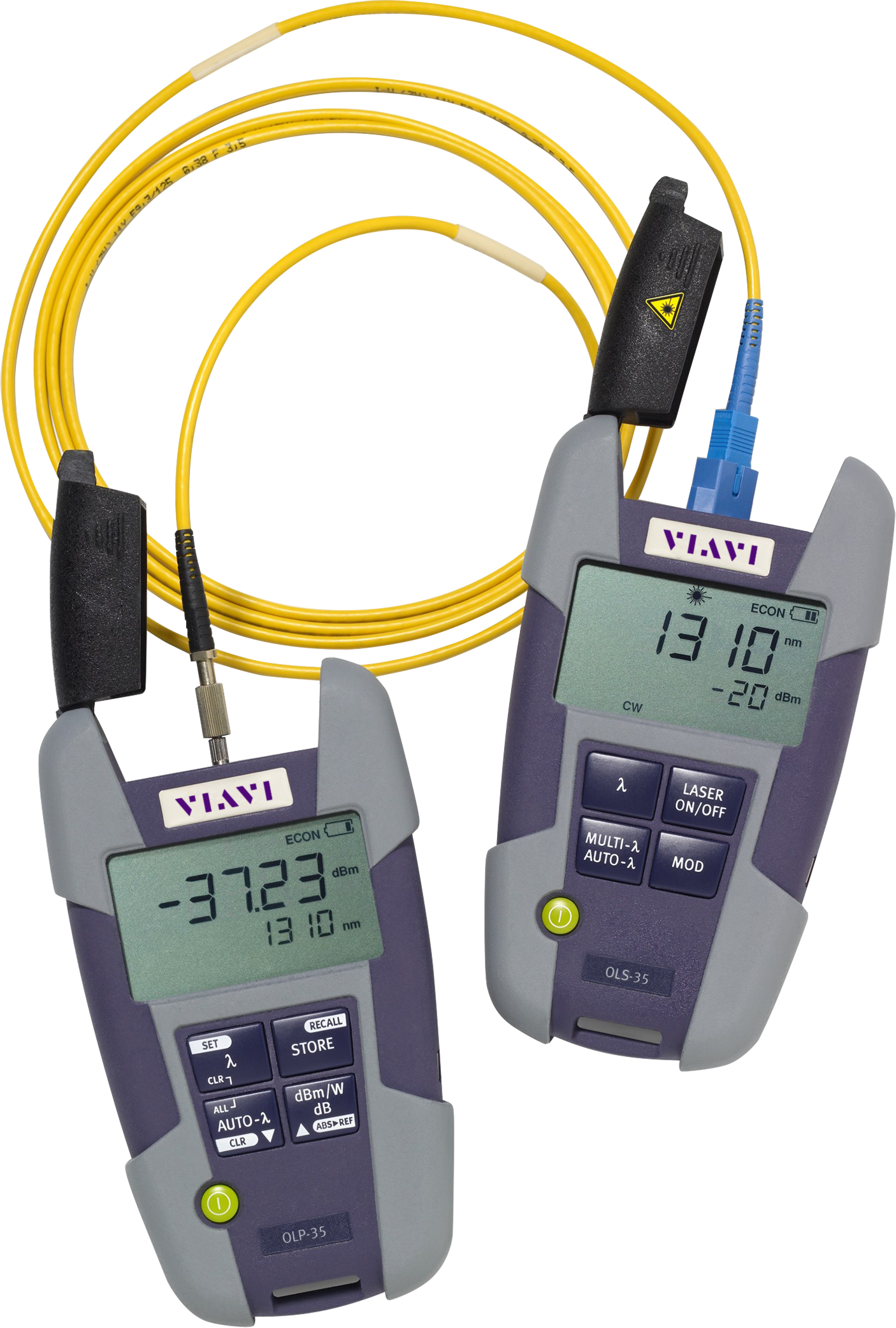

VIAVI SmartPocket OMK-34, OMK-35, OMK-38 оптические наборы состоят из источника оптического излучения и измерителя мощности линейки SmartPocket. Работая в паре, источник и измеритель мощности могут проводить тестирование в режимах Auto-λ и TwinTest.




Auto-λ — функция автоматического определения длины волны, которая позволяет избежать ошибок измерений и ошибок настроек в процессе тестирования.

TwinTest — режим измерений, при котором прибор автоматически переключается с одной длины волны на другую. Тем самым становится возможно провести измерения одновременно на нескольких длинах волн.

Документация и генерация отчетов

Измерители мощности имеют встроенную память на 100 измерений и USB порт, через который прибор может подключаться к ПК с установленным на него программным обеспечением OFS-355. OFS-355 формирует отчет pass/fail в формате .pdf или xls.



Технические характеристики

  OLP-34 (2127/01) OLP-35 (2302/51 и 2127/02) OLP-38 (2127/03)
Тип детектора InGaAs InGaAs Filtered InGaAs
Оптический интерфейс/разъемы Универсальный на 2,5 и 1,25 мм* Универсальный на 2,5 и 1,25 мм* Универсальный на 2,5 и 1,25 мм*
Диапазон длин волн от 780 до 1600 нм от 780 до 1650 нм от 780 до 1650 нм
Настройки длины волны От 780 до 1600 нм, с шагом 1 нм От 780 до 1650 нм, с шагом 1 нм От 780 до 1650 нм, с шагом 1 нм
Программируемая длина волны 5 заданных значений
(настраиваются пользователем)
5 заданных значений
(настраиваются пользователем)
5 заданных значений
(настраиваются пользователем)
Калиброванные длины волн 850, 980, 1310, 1490, 1550 нм 850, 980, 1310, 1490, 1550, 1625 нм 850, 980, 1310, 1490, 1550, 1625 нм
Диапазон мощности от –60 до +5 дБм от –65 до +10 дБм от –50 до +26 дБм
Диапазон отображения от –60 до +10 дБм от –65 до +13 дБм от –50 до +26 дБм
Макс. мощность на входе +13 дБм +16 дБм +27 дБм
Единицы измерения дБ/дБм/Вт дБ/дБм/Вт дБ/дБм/Вт
Абсолютная погрешность** ±0,2 дБ (±5%) ±0,2 дБ (±5%) ±0,2 дБ (±5%)
Нелинейные искажения*** ±0,06 дБ (от –50 до +5 дБм) ±0,06 дБ (от –50 до +5 дБм) ±0,06 дБ (от –32 до +20 дБм)
Обнаружение тональных сигналов 270 Гц, 1 кГц, 2 кГц 270 Гц, 1 кГц, 2 кГц 270 Гц, 1 кГц, 2 кГц
Авторежим λ**** Да Да Да
Многомодовый режим λ**** TwinTest/последовательный TripleTest TwinTest/последовательный TripleTest TwinTest/последовательный TripleTest

Примечания:
* Доступен дополнительный переходник UPP 1,25 мм.
** Эталонные условия: –20 дБм (CW), (1310±1) нм, 23 °C ±3K, относительная. влажность от 5 до 75%, испытательное оптоволокно 9–50 мкм с керамическим DIN-разъемом.
*** от –5 до +45 °C
**** С источниками излучения VIAVI.

Внимание! При заказе необходимо указать тип сменного адаптера FC, SC, ST, LC, DIN. По умолчанию тип адаптера комплектующих приборов – FC.



Аксессуары VIAVI SmartPocket OMK-34P, OMK-35P, OMK-36P, OMK-38P (заказываются отдельно)

JD-2150/00.32
Оптический ST адаптер
JD-2150/00.58
Оптический SC адаптер
JD-2150/00.59
Оптический LC адаптер
JD-2150/00.51
Оптический FC адаптер
JD-2237/90.02
Аккумуляторы NiCd 2 x Mignon (AA), 1.2 V
JD-2302/90.01
Универсальный AC адаптер питания SNT-505, micro USB коннектор для OMK-3x
JD-K 807
Переходной кабель USB-A на Micro-USB
JD-2256/90.03
UUP 1.25мм коннектор для LC
