Коэффициент битовых ошибок BER является ключевым параметром оценки качества цифровых систем передачи (ЦСП). Этот параметр незаменим при проверке цифровой аппаратуры (например, регенераторов) на этапе ее разработки и ремонта, когда оборудование выведено из эксплуатации. А что же делать, когда цифровые каналы и тракты требуется протестировать в процессе их нормальной эксплуатации?

У параметра BER есть и другой существенный недостаток: этот показатель практически невозможно использовать для оценки качества цифровой линии (скажем, для услуги IP телефонии). При заказе любой услуги связи пользователь и провайдер должны заключить соглашение о качестве обслуживания (Service Level Agreement, SLA), где четко оговариваются двусторонние обязательства. Для оценки качества сеанса связи в цифровом канале или тракте логично использовать относительное число ошибок передачи за фиксированные интервалы времени - за секунду или за период передачи фиксированной группы битов, которую называют блоком.

Именно эти показатели положены в основу двух базовых рекомендаций ITU-T - G.821 и G.826, о которых мы и поговорим ниже.

Прошло ужечетверть века с момента принятия рекомендации G.821 «Параметры ошибок международного цифрового соединения сети ISDN на скорости ниже первичной».

Первой сетью, где соединение между двумя пользователями было полностью цифровым, была сеть ISDN. Первичными скоростями ISDN являются скорости сигналов Т-1 и Е-1, равные 1544 и 2048 Кбит/c, соответственно. Ниже первичной стандартом предусматриваются скорости 64xN, где 64 Кбит/c представляет собой пропускную способность основного (или базового) цифрового канала (ОЦК), а N < 24 в случае Т-1 и N < 31 в случае Е-1.

В рекомендации G.821 в качестве параметра ошибок цифрового соединения выбраны два следующих.

  1. Число секунд с ошибками (Errored Second, ES), к которым относится каждая секунда, в которой имеется по крайней мере одна ошибка. Как следует из определения, при таком подходе одиночная ошибка и пакет ошибок не различаются.
  2. Число секунд с многочисленными ошибками (Severely Errored Second, SES), где SES означает секунду с коэффициентом ошибок >= 10-3.

Поскольку оба параметра - и ES, и SES - зависят от времени измерения T, для практической оценки качества цифрового соединения применяют их относительные значения: Errored Second Ratio ESR =ES/T и Severely Errored Second Ratio SESR = SES/T.

Заметим, что наличие двух параметров оценки ошибок позволяет не только более точно определить качество цифрового соединения, но и во многих случаях оказывается полезным при локализации возможных повреждений.

По мере распространения широкополосных услуг связи рамки использования рекомендации G. 821 становились все более узкими. Попытки же приспособить ее для измерения широкополосных цифровых трактов оказались неудачными. Кроме того, определение параметров качества в G.821 основывается на оценке битовых ошибок, а те, в свою очередь, могут быть точно определены лишь тогда, когда достоверно известна измеряемая цифровая последовательность. Поэтому тестирование в соответствии с G.821 возможно только при выводе цифрового соединения из эксплуатации.

Таким образом, специалисты нуждались в новой рекомендации, где учитывались бы реалии цифровых сетей связи, включая потребность тестирования канала связи в рабочем режиме, в том числе и в цифровых соединениях с применением оборудования синхронной цифровой иерархии SDH и асинхронной передачи АТМ.

Всем этим требованиям отвечает рекомендация G.826 «Параметры и нормы ошибок международных цифровых соединений на скорости выше первичной», одобренная ITU-T в 1993 г. Она обеспечила решение трех главных задач по организации тестирования ошибок цифровых соединений:

  • во время нормальной эксплуатации;
  • на скоростях 1544 Кбит/c, 2048 Кбит/c и выше;
  • в сетях с использованием технологий SDH и АТМ.

Первая задача была решена путем перехода от тестирования ошибок по битам к тестированию ошибок по блокам. Напомним, блок представляет собой группу последовательных битов, которые относятся к исследуемому цифровому тракту. Каждый бит принадлежит к определенному блоку. Контроль блоков выполняется с помощью встроенных в системы передачи специальных устройств, применение которых гарантирует обнаружение ошибки с надежностью не ниже 90%.

Ошибки цифрового сигнала могут быть обнаружены множеством способов без перерыва связи. О недостатках двух из них - методах обнаружения ошибок кода передачи и циклового синхросигнала в цикле сигнала E-1 - мы уже упоминали. Их ограничения состоят, прежде всего, в частном характере и недостаточной точности. Между тем важнейшими требованиями к методам обнаружения ошибок цифрового сигнала являются универсальность, экономичность и точность. Универсальность означает применимость метода к любому цифровому сигналу, экономичность - эффективное использование дополнительной пропускной способности, ключевое же требование - несомненно, высокая точность.

Среди множества известных способов блочного контроля ошибок трем указанным требованиям наиболее полно удовлетворяет метод циклического контроля по избыточности (Cyclic Redundancy Code, CRC).

Метод CRC основан на делении и умножении многочленов. При этом делимый многочлен представляет собой последовательную запись блока данных в двоичной форме. Например, в системе Е-1 блок данных, для которого рассчитывается CRC, состоит из 256 байт. Поэтому делимое записывается как двоичное число длиной 2048 бит, которое по особому правилу делится на выбираемый так называемый порождающий многочлен. Полученный остаток используется в качестве контрольной информации и передается по каналу связи вместе с информационным сигналом.

Аналогичная обработка полученного блока данных выполняется на принимающей стороне, и остаток деления многочленов сравнивается с переданным остатком. Различие указанных остаточных многочленов является признаком ошибки в цифровом сигнале.

В рекомендации G.826 определены три типа блочных ошибок:

  • секунда с ошибками (Errored Second, ES), содержащая хотя бы один блок с ошибками или дефект;
  • секунда c многочисленными ошибками (Severely Errored Second, SES), содержащая >= 30% блоков с ошибками или, по крайней мере, один период с серьезными нарушениями соединения (Severely Disturbed Period, SDP);
  • блок с фоновой ошибкой (Background Block Error, BBE) - блок с ошибками вне отмеченных ошибками секунд (SES).

При измерениях во время нормальной эксплуатации SDP наблюдаются, если появляются так называемые дефекты, по-разному определяемые в плезиохронных (PDH) и синхронных (SDH) системах, а также при асинхронной передаче (АТМ). К этой категории принадлежат пропадание сигнала (Loss of Signal, LOS), потеря цикловой синхронизации (Loss of Frame, LOF) или прием сигнала индикации аварийного состояния (Alarm Indication Signal, AIS). При измерениях с выводом из эксплуатации опознается SDP, если частота ошибок в течение времени тестирования составляет >= 10-2.

В рекомендации G.826, как и в G.821В, применяются три относительных параметра блочных ошибок:

  • коэффициент секунд с блочными ошибками (Errored Second Ratio, ESR), равный отношению секунд с блочными ошибками к общему числу секунд измерения;
  • коэффициент секунд с сильными блочными ошибками (Severely Errored Second Ratio, SESR), равный отношению секунд c сильными блочными ошибками к общему числу секунд измерения;
  • коэффициент блоков с фоновыми ошибками (Background Block Error Ratio, BBER), равный отношению блоков с ошибками к общему числу блоков в сеансе измерения, причем при расчете BBER все блоки из интервалов с сильными ошибками исключаются.

Нужно иметь в виду, что при расчете всех трех параметров учитывается только время, в течение которого система передачи находится в состоянии готовности.

Параметр готовности цифрового соединения обязательно включается в SLA.

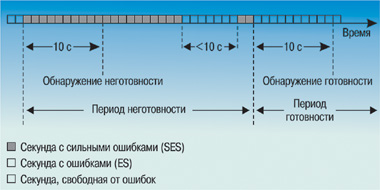

Система считается неготовой с того момента времени, после которого имеют место 10 последовательных секунд с сильными ошибками SES. Согласно тому же определению, система передачи вновь возвращается в состояние готовности, если по крайней мере в течение 10 последовательных секунд ошибок не наблюдается или это ошибки SES.

Нормированный показатель готовности системы представляет собой отношение времени ее готовности к общему времени работы. Реальные значения показателя надежности системы составляют 99,5%. Если в аналоговых системах передачи (АСП) мощность помех в каналах пропорциональна длине соединения, то в ЦСП существует линейная зависимость числа ошибок от длины соеди-нения. Поэтому при расчете ошибок в ЦСП, как и при расчете шумов в АСП, используется принцип гипотетической эталонной цепи (Hypothetical Reference Path, HRP).

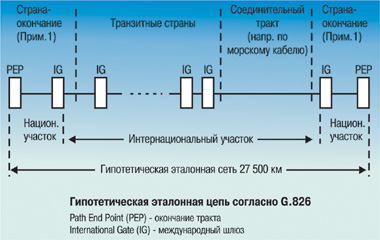

Эталонные цепи в соответствии с рекомендациями G.821 и G.826 имеют протяженность 27 500 км и описывают распределение показателей ошибок вдоль международного цифрового соединения. Обе цепи отражают особенности нормирования показателей ошибок, утвержденные в указанных рекомендациях.
