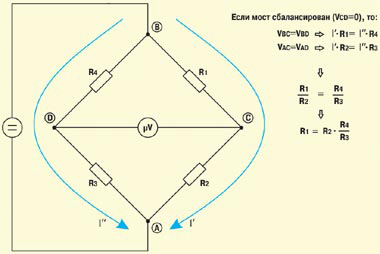

Принцип работы мостовой схемы измерения продемонстрирован на рисунке 1, а способ ее применения на практике - на рисунке 2.

Принцип работы мостовой схемы

Рис. 1.

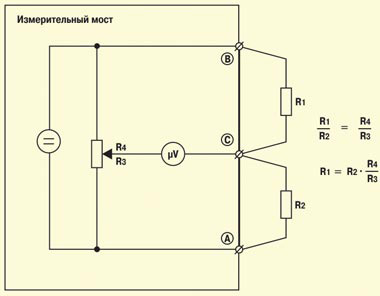

Сопротивление R1 вычисляется исходя из полученного при балансировке измерительно моста соотношения R4/R3, в качестве R2 используется резистор с известным значением. Конечно, сказанное дает только самое общее представление об измерительной схеме моста. На самом деле он устроен гораздо сложнее - современные мосты создаются на основе цифровых процессоров. Микропроцессорное ядро позволяет автоматизировать процедуру измерения (в первых моделях оператор должен был пользоваться калькулятором, сегодня же все расчеты выполняются аппаратурой), обеспечить многофункциональность устройства (многие мосты интегрированы с другими измерительными приборами - мультиметрами, рефлектометрами и т. п.), устранить помехи (посторонние постоянные и переменные напряжения почти всегда присутствуют на жилах кабелей), организовать дальнейшую обработку накопленных результатов измерений (хранение, обмен с компьютером, печать протоколов) и др.

Принцип работы мостовой схемы - схема 1

Рис. 2.

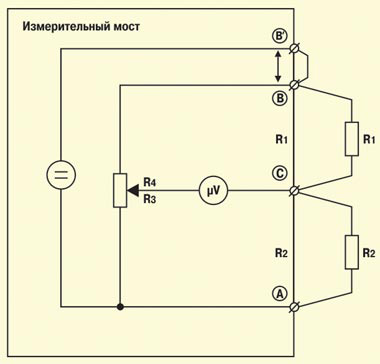

Рассмотренный выше мост, используемый для измерения сопротивления, носит имя Уитстона (Wheatstone). Для подключения измеряемых цепей в нем применяются всего две клеммы (B и C). Более сложные схемы реализованы в двух других мостах - Муррея (Murray) и Купфмюллера (Kupfmuller) (рис.3). Здесь измеряемые цепи подключаются с помощью трех клемм (A, B и C). В более сложных схемах Хилборна/Графа (Hilborn/Graf) задействуются четыре клеммы (A, B, B’ и C). Смысл увеличения числа точек подключения станет понятен при рассмотрении схем измерения с применением мостов.

Принцип работы мостовой схемы - схема 2

Рис. 3.

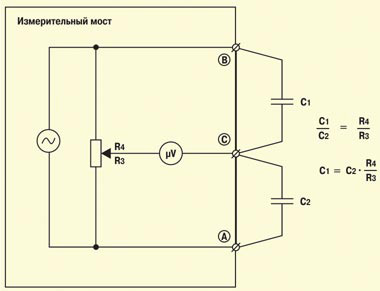

Еще один момент. Все упомянутые мостовые схемы используются для измерений при постоянном токе (определяются величины активных сопротивлений, подключенных к клеммам). Кроме того, мостовые схемы Уитстона и Муррея используются для измерений при переменном токе - определяются величины емкостей, подключенных к клеммам (рис. 4). В таких мостах источником напряжения служит генератор синусоидального напряжения.

Принцип работы мостовой схемы - схема 3

Рис. 4.
