Технология GPON
Технология GPON или Gigabit PON стала внедряться относительно недавно. Разберемся, что стало предпосылками появления технологии GPON, какие у неё перспективы, а также сравним её с конкурирующими технологиями – PON и GEPON.
В 2014 году будет отмечаться 45-летие первого компьютерного сеанса связи, проведенного в США на расстоянии около 640 км. Это событие считается началом зарождения Интернета. Правда, предшествующая Всемирной паутине сеть ARPANET в то время была доступна очень узкому кругу людей и организаций. Подключение же к ней «посторонним» счастливчикам, обладающим компьютерами, стало возможно только в 1991 году. И лишь появление в 1993 году веб-браузера NCSA Mosaic обеспечило предпосылку взрывного роста мировой интернет-аудитории. Так что история «массового Интернета» на текущий 2013 год насчитывает всего 20 лет.
В первое десятилетие развития глобальной сети среди пользователей, обращавших внимание на такой показатель как «пропускная способность канала связи (скорость передачи данных в битах)» или связанную с ним характеристику «полоса пропускания», были «считанные единицы» людей, знакомых с теоретическими основами радиотехники. А сегодня о «скоростях в Интернете» рассуждают все. И все хотят иметь в распоряжении «высокоскоростной Интернет».
Почему именно высокоскоростной? И где тот предел, с которого можно считать доступ в Интернет «высокоскоростным»?
У массового пользователя скорость Интернета ассоциируется, прежде всего, с интервалами времени загрузки «тяжелых» видео-, музыкальных и графических файлов, количество которых в Сети растет в геометрической прогрессии, да и сами они «укрупняются». Корпоративным потребителям онлайн-услуг (а с недавнего времени еще и «облачных») нужна высокая скорость реакции на запросы в используемых системах управления бизнесом.
Значит, высокоскоростной Интернет – это насущная необходимость, а не прихоть (как для «юзеров», так и для компаний). «Граница» же, с которой начинается высокоскоростной Интернет, на сегодняшний день, по мнению специалистов, проходит на уровне 10 Мб/c.
«Оптика» вытесняет «медь»
Всемирная компьютерная сеть начала развиваться на базе существующих телефонных линий с использованием технологий xDSL. Самая «продвинутая» разновидность этого «медного» семейства — модемная технология ADSL2+ обеспечивает скорость входящего потока 24 Мб/с (исходящего — 1,2 Мб/с). В настоящее время она является безусловным лидером по количеству подключений во всех странах мира. Однако «медные» линии связи, проложенные десятки лет назад, устаревают как физически, так и морально и постепенно заменяются оптическими сетями FTTx, использование которых позволяет на два порядка повысить скорость обмена информацией в Интернете. А в недалекой перспективе – еще больше.
В последнее пятилетие процесс замены медных кабельных трасс на оптические нарастает и, по расчетам аналитиков, еще через пять лет соотношение «оптика/медь» в телекоммуникациях кардинально изменится в пользу «оптики».

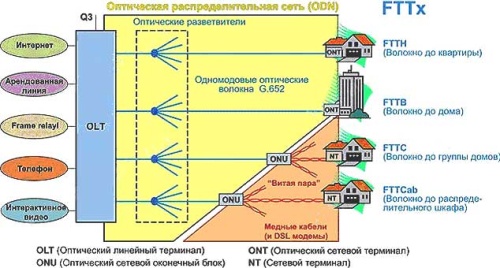

Архитектура FTTx (Fiber to the x) представляет собой отрезок оптоволоконной линии связи, подключенный с одной стороны к приемопередающей станции OLT (Optical Line Terminal - оптический линейный терминал), установленной у оператора, а с другой – к приемопередающим модулям абонентов – ONT (Optical Network Terminal) или ONU (Optical Network Unit).
ONT – терминал индивидуального пользования (его также называют оптическим модемом), устанавливаемое в квартире. ONU – предназначено для установки в распределительном шкафу многоквартирного дома и имеет несколько портов для подключения компьютеров, телевизоров, телефонов, находящихся в соседних квартирах.
ONT и ONU преобразуют оптические сигналы, поступившие от OLT, в электрические (направляемые, например, в компьютеры, телевизоры, телефоны), а также выполняют обратное преобразование электрических сигналов, поступивших от терминалов пользователей, в оптические, которые отправляются в OLT.

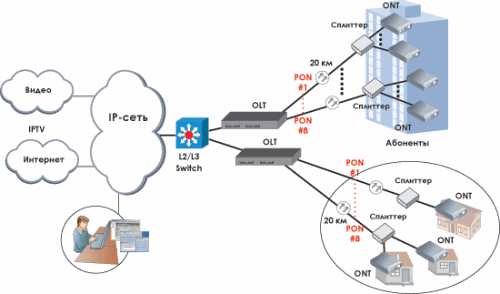

Если в отрезок оптической линии внедрить сплиттеры (пассивные разделители сигнала, поступающего от OLT) и к их выходам подключить ONT, то такой переход от одноволоконной структуры FTTx к древовидной приведет к образованию пассивной оптической сети – PON (Passive Optical Network).
Работа PON состоит в организации множественного доступа через одно оптоволокно посредством временного мультиплексирования (Time Division Multiplexing Access – TDMA) и частотного разделения трактов приема и передачи (Wavelength-Division Multiplexing – WDM). Мультиплексоры WDM, работающие в составе OLT и ONT, разделяют прямой (входящий) и обратные (исходящие) сигналы, транслируемые на разных длинах волн (прямой – 1,49 мкм, обратный – 1,31 мкм). К этим потокам может быть добавлен сигнал кабельного телевидения, передаваемый на длине волны 1,55 мкм.
Первые ростки технологий PON появились около 15 лет назад, и за прошедшее время Международным союзом электросвязи (МЭС) выпущено пять стандартов передачи данных по оптоволокну. Активное оборудование, выпущенное в соответствии с требованиями этих стандартов, обеспечивает скорости от 155 Мб/с до 2488 Мб/с. Об особенностях этих стандартов будет рассказано ниже, а пока что подчеркнем, что общими для всех разновидностей технологий PON достоинствами являются возможности простого наращивания абонентской базы, ее обслуживания и модернизации, а также низкие (по сравнению с «медными» технологиями) эксплуатационные затраты.
GPON: движущая сила стандарта
Первый стандарт семейства PON – APON (ATM PON) был утвержден МЭС в конце 1998 года и уже в следующем году американские и японские операторы связи приступили к строительству пассивных оптических линий. Передача данных по этому стандарту осуществляется на базе протокола ATM, описывающего способ коммутации и мультиплексирования, основанный на передаче данных в виде ячеек фиксированного размера (ячеек ATM). Скорость передачи данных – 155 Мб/с.
Внесение в APON новых технологий, в частности, динамического назначения полосы в зависимости от приложений, поддержки протоколов SDH, FE, GE, SDI PAL, El, E/FE и телефонии, обеспечило дополнительную функциональность в областях трансляции речи, разнообразного видеоконтента и телевещания (первое появление в PON третьей длины волны). Что и обусловило утверждение «дочернего» стандарта APON – BPON (Broadband PON). При этом скорость передачи данных повысилась до 622 Мб/с.
Следующим «звеном в цепочке» APON – BPON стал стандарт GPON (Gigabit-capable Passive Optical Network), реализация которого обеспечивает работу сети как в симметричном, так и в асимметричном режимах. Чаще используется второй режим, при котором скорость передачи данных в прямом потоке достигает 2,488 Гб/с, а в обратном – 1,244 Гб/с (обычно эти числа округляют и говорят о 2,5 Гб/с и 1,25 Гб/с).
Обычно к оптическому модему (ONT) сети стандарта GPON домашний ПК подключается либо по витой паре, либо по беспроводной связи (Wi-Fi). В ONT также есть порты для подключения телевизора и VoIP-телефона.
Базовым протоколом в технологии GPON стал GFP (Generic Framing Protocol), хотя используются также рекомендации TDMA, SDH, Ethernet, ATM.
Параллельно с совершенствованием PON-технологий в мире происходило развитие оптических сетей Ethernet и достижения этой коммуникационной «ветви» в области высокоскоростной передачи данных были использованы в стандарте EPON (Ethernet PON), который был разработан на базе протокола MPCP (Multi-Point Control Protocol), осуществляющего управление множеством узлов. А его улучшенная версия – GEPON (Gigabit EPON) по своим характеристикам и возможностям сегодня уступает только безусловному лидеру PON-технологий – GPON.
Что «бросается в глаза» в приведенном мини-обзоре технологий, используемых в пассивных оптических сетях? – То, что различия в их функциональности обусловлены главным образом тем, какие протоколы передачи данных положены в основу стандартов.
GPON и GEPON: простая арифметика
Если известны числовые показатели (или даже описания), выражающие какие-либо характеристики объектов, которые нужно сравнить, то такое сравнение произвести довольно просто, размещая соответствующие числа в строку или в столбик. И сразу же будет видно, «кто кого лучше». Проведем такое сравнение GPON и GEPON.
Итак, скорость передачи в прямом потоке у GPON – 2,5 Гб/с, а у GEPON – 1,25 Гб/с.
Максимальное число абонентских узлов на одно волокно у GPON – 64, а у GEPON – 16, что обуславливает более низкую стоимость порта на одного абонента в оптическом терминале оператора, произведенном по стандарту GPON, и значительно меньшее потребление электроэнергии станционным оборудованием, чем при использовании операторского оборудования стандарта GEPON.
Загруженность полосы пропускания по технологии GPON – не менее 93%, а по GEPON – не более 60%. Это различие обусловлено тем, что в активном оборудовании GPON, используется технология фрагментации кадров GEM (GTC Encapsulation Method), повышающая эффективность использования полосы пропускания. В технологии же GEPON такого инструмента нет.
Вот и вся «простая арифметика», объясняющая популярность GPON.
GPON: кабели внутридомовой разводки
Сеть GPON состоит из магистральных и распределительных линий связи. Протяженность магистральных трасс GPON в настоящее время достигает 20 км (в ближайшие годы разработчики технологии GPON обещают увеличить максимальную длину магистрального оптоволокна до 60 км). Магистральные участки прокладываются (подробнее о прокладке оптоволоконного кабеля) с использованием традиционных методов воздушной или подземной прокладки оптических кабелей с защитной оболочкой, которая обеспечивает долговечность эксплуатации кабельной линии в условиях повышенной влажности и перепада температур.

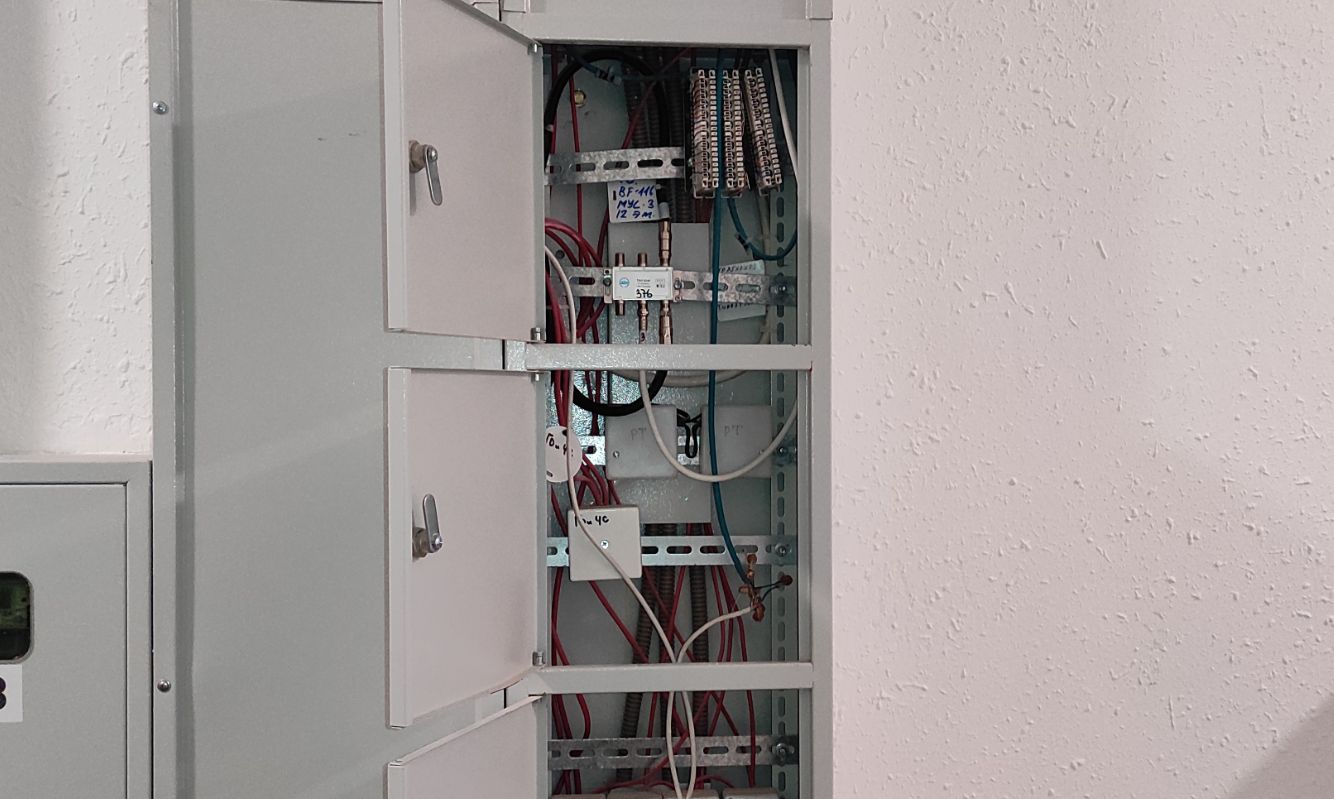

Для распределительной инфраструктуры GPON, создаваемой, например, в пределах многоквартирного дома, применяются дроп- и райзер-кабели. Особенностью «этажных» дроп-кабелей, предназначенных для ответвления оптической линии от подвесного распределительного кабеля, является предоставляемая их конструкцией возможность «гибкой» трассировки с малыми радиусами изгиба.
Райзер-кабели, применяемые для вертикальной межэтажной разводки, содержат 6-12 оптических волокон, которые легко укладываются в кассетах, а для их сварки требуется существенно меньшее время, чем при сварке оптических волокон других видов кабелей.
GPON: скорость эволюции нарастает
Преимущества стандарта GPON по сравнению с другими разновидностями технологий PON были неоспоримы уже с момента его утверждения в 2003 году. Однако к 2010 году в России пользователей ШПД на основе GPON «набралось», по данным компании J’son & Partners Consulting, всего 80 тысяч. Основным барьером к большему росту, как это почти всегда случается с продуктом, появившимся на рынке, была высокая цена активного оптического оборудования. В последние несколько лет цены на станционные приемопередатчики и абонентские оптические модемы заметно снизились, благодаря чему к началу 2017 года (по прогнозам аналитиков той же компании) количество российских пользователей GPON приблизится к 6 млн, то есть за семилетку увеличится почти в 75 раз!
Такой темп эволюции будет обусловлен в первую очередь строительством сетей GPON, которое уже два года назад начали крупнейшие операторы связи «Ростелеком» и МГТС. Вторым фактором, стимулирующим распространение GPON, является повышение привлекательности этой технологии ШПД для абонентов, которая обуславливается ожидаемыми пользователями (и обещаемыми разработчиками) введением в GPON дополнительных сервисов и интерфейсов.
