Технология Ethernet
Технология Ethernet проделала долгий путь от локальных до магистральных сетей, преодолев многие болезни роста и став надежным и экономически выгодным решением.

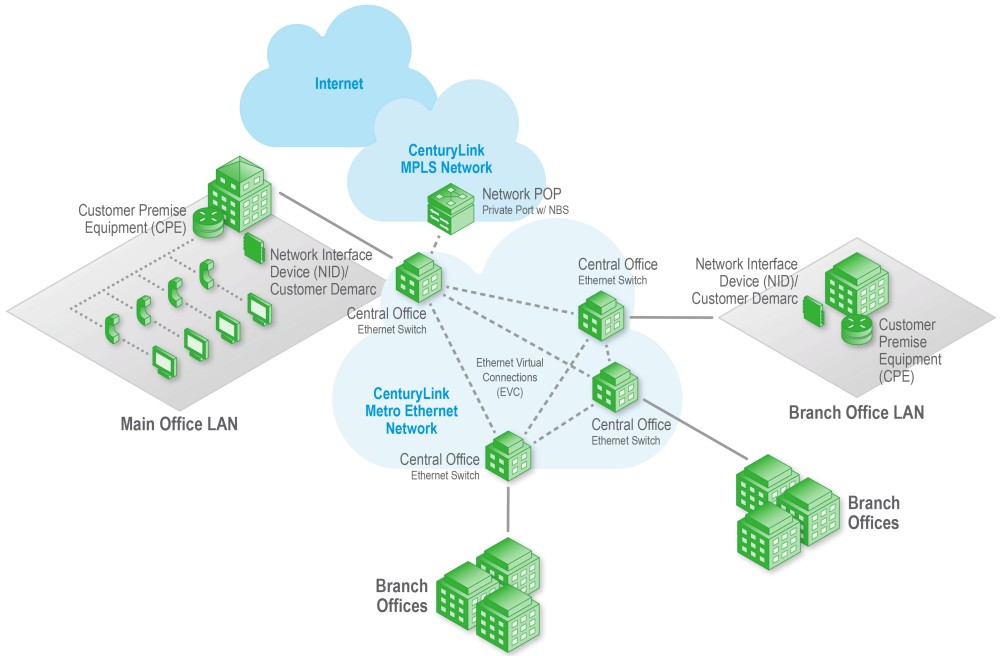

Топология Metro Ethernet организована на трех уровнях: ядро, уровень агрегации и уровень доступа. Ядро Metro Ethernet строится на мощных коммутаторах и обеспечивает передачу трафика на высочайших доступных скоростях. Коммутаторы используются также на уровне агрегации для подключения уровня доступа к ядру, сбора и обработки статистики и предоставления сервисов. В некоторых случаях при небольшом масштабе сети ядро может быть объединено с уровнем агрегации. Чаще всего передача данных между уровнем ядра и агрегации выполняется по технологиям Gigabit Ethernet и 10-Gigabit Ethernet. Для тестирования на этом уровне рекомендуется применять транспортные анализаторы.
На уровне агрегации и ядре обязательным является требование резервирование критических моментов сети, в том числе топологическое резервирование и резервирование компонентов коммутаторов. Использование технологии канального уровня позволяет получить существенное уменьшение времени восстановления после сбоя. Подавляющая часть сетей Metro Ethernet обладает временем восстановления топологии не превышающее 50 мс.
Сетевой уровень доступа организуется по схеме «кольцо» или «звезда». На этом уровне к сети подключаются абоненты: офисы, жилые здания, производственные помещения. На этом уровне реализован весь спектр мер безопасности, изоляция и идентификация абонентов, обеспечение защиты инфраструктуры оператора.
Обзор технологии
Ethernet - технология организации пакетных сетей.
Стандарты Ethernet определяют проводные соединения и электрические сигналы на физическом уровне, формат пакетов и протоколы управления доступом к среде - на канальном уровне модели OSI. Ethernet в основном описывается стандартами IEEE группы 802.3. Ethernet стал самой распространённой технологией ЛВС в середине 90-х годов прошлого века, вытеснив такие технологии, как Arcnet, FDDI и Token ring.
В стандарте первых версий (Ethernet v1.0 и Ethernet v2.0) указано, что в качестве передающей среды используется коаксиальный кабель, в дальнейшем появилась возможность использовать кабель витая пара и кабель оптический. Метод управления доступом - множественный доступ с контролем несущей и обнаружением коллизий (CSMA/CD, Carrier Sense Multiply Access with Collision Detection), скорость передачи данных 10 Мбит/с, размер пакета от 72 до 1526 байт, описаны методы кодирования данных. Количество узлов в одном разделяемом сегменте сети ограничено предельным значением в 1024 рабочих станции (спецификации физического уровня могут устанавливать более жёсткие ограничения, например, к сегменту тонкого коаксиала может подключаться не более 30 рабочих станций, а к сегменту толстого коаксиала - не более 100). Однако сеть, построенная на одном разделяемом сегменте, становится неэффективной задолго до достижения предельного значения количества узлов.
В 1995 году принят стандарт IEEE 802.3u Fast Ethernet со скоростью 100 Мбит/с, а позже был принят стандарт IEEE 802.3z Gigabit Ethernet со скоростью 1000 Мбит/с. Появилась возможность работы в режиме полный дуплекс.
Разновидности Ethernet
Классификация типов Ethernet базируется на основе скорости передачи и среды передачи. Стек сетевого протокола и пользовательские приложения работают фактически идентично во всех вариантах технологии Ethernet.
На данный момент на ряду с первоначально используемой медной средой передачи все чаще и шире используется оптоволоконный кабель. Использование этой среды позволяет существенно увеличить скорость и дальность передачи данных. Подавляющая часть современного оборудования поддерживает сразу несколько родственных вариантов Ethernet, используя различные схемы для автоматического определения стандарта, используемого на сети. В случае сбоя автоопределения устройства используют скорость соседнего сетевого устройства, включается полудуплексный режим работы.
Обучающий видео по технологии Ethernet
Несколько обучающих видео по тестированию Ethernet каналов:
