Муфты холодной усадки

Разработка технологии производства муфт для силового кабеля началась в 1800 г. Изначально использовалась технология заливки битума в металлическую формуа для герметизации соединения. Сама форма приваривалась к свинцовой оболочке кабеля. Со временем технологии совершенствовались и появлялись различные компаунды на эпоксидной основе, которые заливались уже в пластиковые формы. Эпоксидная основа долго застывала и в случае с БПИ изоляцией, масло успевало протечь наружу. Все это неизбежно вело к скорому выходу из строя муфт. Эти варианты не были трещиностойкими и при любом незначительном силовом воздействии выходили из строя. Революцию произвела термоусаживаемая технология, которая используется и в настоящее время. Однако, время показало, что теромусадка имеет значительные недостатки:

  • срок службы значительно меньше срока службы линии
  • частый выход из строя самих муфт, а за тем и всего оборудования на объекте за счет неправильной установки
  • установку может проводить только высококвалифицированный электромонтер
  • длительная и сложная установка, - и как результат высокооплачиваемая
  • необходимость получения разрешения для проведения огневых работ на объектах
  • муфты после усадки теряют свояства элластичности и не поддерживают необходимую герметичность соединий
  • полиолефин (материал тела муфт) не гибок при деформации кабеля во время температурных перепадов.
  • необходимость защиты муфты от воздействия УФ

Муфта не должна быть слабым местом кабельной линии и это надо признать!

Тем более, что надежная и безогневая альтернатива уже создана – это технология холодной усадки. Современные муфты холодной усадки отличаются простотой установки, дллительным сроком службы,а их монтаж вполне может осуществить электромонтер с IV группой допуска, ознакомленный с инструкцией.

Технология холодной усадки:

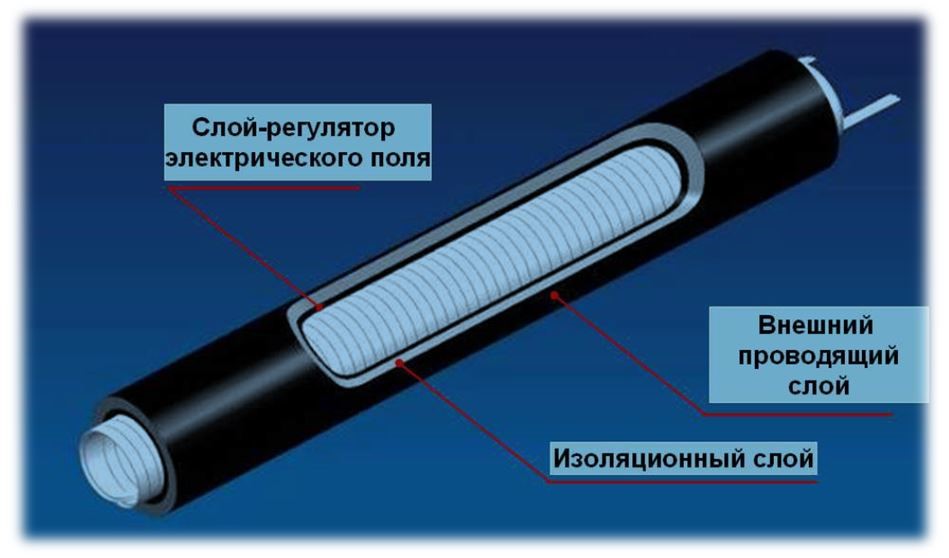

технология холодной усадки

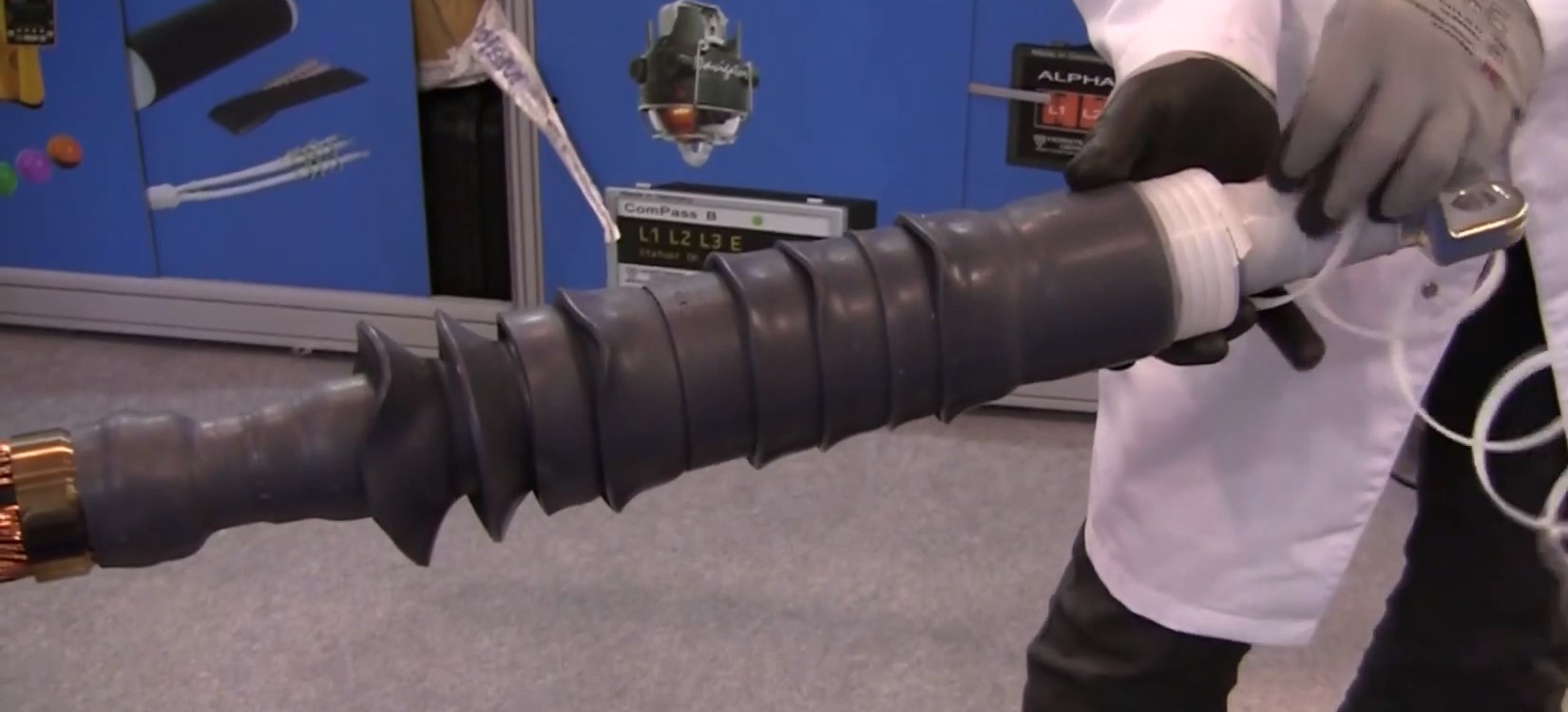

Соединительная муфта холодной усадки представляет собой две открытые трубки из силикона или EPDM-резины (кремнийорганического эластомера). При изготовлении муфта натягивается на пластиковый легко удаляемый каркас. При монтаже каркас удаляется, а сама муфта плотно садится на поверхность кабеля или на концевую заделку.

Процесс установки современных кабельных муфт заключается в том, что материал под воздействием внешних факторов возвращается в первоначальную форму. В термоусадочных муфтах внешний фактор – открытый огонь со всеми вытекающими ограничениями, а при холодной усадке нагрев не требуется.

Преимущества холодной усадки:

  1. 100% безогневая технология
  2. Экономия трудозатрат сотрудников, путём простого и быстрого монтажа.
  3. Монтаж без специального инструмента, путем удаления спиралевидного пластикового корда, встроенного внутри муфты.
  4. Равномерная толщина изоляции по всей длине трубки, независимо от квалификации монтажника
  5. Постоянное  давление на кабель в течение всего срока жизни трубки, независимо от температурных перепадов
  6. Муфта выдерживает погружение под воду на глубину до 30 метров
  7. Температура монтажа от -20 до +50оС
  8. Небольшая длина разделки, позволяет использовать муфту в ячейках малого размера
  9. Длительный срок службы (до 45 лет надежной работы)
  10. Все муфты проходят проверку качества на заводе-изготовителе
  11. Успешный опыт применения данной технологии в России (уже более 30 лет!)

Мы можем :



Выездное обучение сотрудников Сургутнефтегаз:



Монтаж соединительной муфты холодной усадки на 6-10 кВ

Применение ремонтного комплект 3М для муфт и оболочки кабеля с БПИ-изоляцией на 10 кВ 92-OT RK-хх

Монтаж концевой муфты холодной усадки наружной установки на 6-10 кВ



Муфты холодной усадки рекомендуют ведущие энергетики России:
