Как выбрать оптический рефлектометр

Бурное развитие волоконно-оптических линий связи (ВОЛС) в последние десятилетия потребовало простых надежных приборов для диагностики оптических коммуникаций. Оптический рефлектометр (OTDR) — одно из самых распространенных устройств для проверки ВОЛС и обнаружения проблемных мест в оптоволоконных линиях связи. По каким критериям следует выбирать рефлектометр, чтобы он исправно выполнял свои функции и при этом не требовал чрезмерных финансовых вложений?

Рефлектометр — сила света

Рефлектометр направляет пучок лазерного излучения в оптоволокно, а затем измеряет параметры отраженного света, и таким образом анализирует характеристики оптического волокна. Так можно не только обнаружить, но и локализовать место разнообразных повреждений ВОЛС: плохой коннектор или разъем, излом кабеля, потери света, места плохой сварки и т. д.

Это очень эффективная технология, но у нее есть два серьезных ограничения. Прежде всего, зондирующий импульс рефлектометра отражается от всех коннекторов, включая первый, из-за чего «засветка» создает мертвую зону, в которой измерения невозможны. Данная проблема решается с помощью дополнительного отрезка оптического волокна (компенсационной катушки), который подключается к тестируемой линии. Мертвая зона приходится на это волокно, и линию можно тестировать целиком. Необходимо учесть протяженность линий, которые предполагается измерять, и выбрать правильную длину компенсационной катушки, — иногда длина может достигать нескольких километров.

Возможности рефлектометра и разные дизайны контейнеров для компенсационной катушки

Возможности рефлектометра и разные дизайны контейнеров для компенсационной катушки

Второе ограничение связано с тем, что разные типы оптоволокна имеют наибольший коэффициент отражения света на разных длинах волн. Разумеется, лучшим выбором кажется наиболее универсальный прибор, который может работать в широком диапазоне длин волн, например, от 850 нм до 1650 нм. В частности, универсальная измерительная платформа VIAVI MTS-8000 и набор модулей, способных решить практически любую задачу анализа ВОЛС.

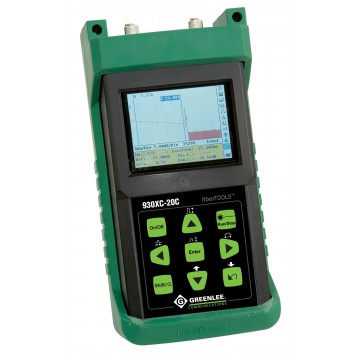

Однако надо помнить, что расширение возможностей резко увеличивает стоимость прибора. При этом не всегда эти возможности необходимы. Часто для проверки, и даже паспортизации ВОЛС последней мили достаточно более простых решений, таких как оптический рефлектометр с функцией тестера и визуализатора повреждений Greenlee 930XC-20C-UPC-FC. А с задачами локализации повреждений на небольших ВОЛС справятся и бюджетные приборы отечественного производства, например КБ Связь Квант.

Выбор оптического рефлектометра: варианты

Рефлектометры VIAVI MTS-8000, Greenlee 930XC-20C-UPC-FC и КБ Связь Квант

Аналогичным образом обстоит дело с динамическим диапазоном — мощностью сигнала рефлектометра и его способностью обнаружить даже незначительное затухание оптического сигнала. На протяженных ответственных линиях это может обернуться серьезным ухудшением эффективности ВОЛС. Поэтому для их проверки используются более дорогие рефлектометры с широким динамическим диапазоном. В целом, для надежного тестирования достаточно рефлектометра с диапазоном примерно на 6 Дб больше, чем потери самой длинной оптической коммуникационной линии, которую придется обслуживать с помощью данного рефлектометра.

Это главные аспекты, которые необходимо учитывать в первую очередь при выборе рефлектометра. Однако на рынке множество моделей рефлектометров, и не всегда просто сделать выбор. К счастью, есть простой набор вопросов, ответив на которые, можно получить «портрет» прибора, лучше всего подходящие для определенного набора задач.

Правильные вопросы для выбора оптического рефлектометра

В первую очередь необходимо ответить на вопросы по использованию нового рефлектометра:

  • какие сети и тип оптоволокна будут тестироваться, например, многомодовое или одномодовое;
  • какую максимальную длину ВОЛС планируется проверять;
  • какие измерения ожидаются (для паспортизации ВОЛС, устранение неисправностей, регулярное техобслуживание)?

Ответ на эти вопросы уже значительно сузит круг поиска подходящего рефлектометра. Например, для многомодового оптоволокна используются длины волн 850 нм и 1300 нм, для одномодовых — 1310 нм, 1550 нм, а в случае тестирования PON дополнительно к 1310 нм и 1550 нм могут понадобиться длины волн 1490 нм и 1625 нм.

Если основной задачей рефлектометра является локализация повреждений, то покупка дорогого прибора может стать пустой тратой денег.

Однако в случае необходимости детальной диагностики ВОЛС и её паспортизации необходимо обращать внимание на профессиональные рефлектометры с большим динамическим диапазоном, малыми мертвыми зонами и хорошим ПО для обработки рефлектограмм и формирования отчета.

Также обязательно надо учесть аспекты непосредственно использования рефлектометра. В частности, размер и вес рефлектометра напрямую связаны с мобильностью бригады. Приборы с большим экраном (более 5”) чаще всего выбирают для работы в помещении или в составе передвижной лаборатории. Портативные приборы используются специалистами для работы на городских сетях. Такие приборы должны быть выполнены во влагозащищенном корпусе и иметь широкий диапазон рабочих температур.

Минимальное время работы на одной зарядке батарей желательно не менее 8 часов, чтобы выход для замеров не растянулся на два рабочих дня. Существенно сэкономит время возможность записи данных на цифровые носители для последующего анализа на компьютере.

Нередко в один корпус может быть вмонтировано несколько приборов: рефлектометр, тестер, визуализатор повреждений, анализатор оптического спектра, анализатор дисперсии и т.д.

Важным параметром является возможность расширения функциональных возможностей и обновления ПО рефлектометра в процессе эксплуатации, а значит, более дорогостоящее модульное решение в ряде случаев может быть более выгодной покупкой в долгосрочной перспективе.

Выводы

Рефлектометр — один из ключевых элементов обеспечения надежного функционирования ВОЛС. Поэтому правильный выбор данного устройства поддержит бесперебойную работу линий связи. Главное, при выборе рефлектометра рассмотреть все перечисленные выше аспекты использования, чтобы покупка оказалась действительно полезной и не привела к избыточным тратам.
