Упаковка кабелей должна соответствовать требованиям ГОСТ 18690. Оптические кабели должны поставляться на барабанах с диметром шейки не менее 40 номинальных диаметров кабеля, одной строительной длиной. Некоторые типы внутриобъектовых и соединительных кабелей длиной до 250 метров могут транспортироваться и хранится в бухтах.

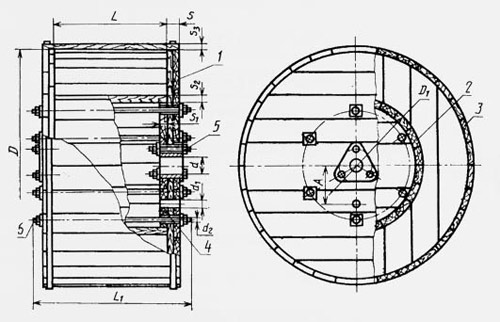

Деревянные барабаны предназначены для намотки и транспортировки кабелей и проводов. В настоящее время они являются основным видом тары для кабельной продукции. Конструкция барабанов в соответствии с ГОСТ 5151-79 показана на рисунке, а данные о размерах приведены в таблице.


1 — щека; 2 — шейка; 3 — обшивка; 4 — круг шейки; 5 — шпилька.



Номер барабана соответствует диаметру щеки в дециметрах. Для защиты наружных витков кабеля или провода, намотанных на барабан, от механических повреждений при транспортировке и хранении применяют обшивку барабанов или упаковку матами. Основным традиционным способом обшивки является наложение на края щек сплошного ряда досок и крепления их гвоздями через стальную ленту, обтягивающую обшивку по краям. Размеры досок обшивки и стальной ленты указаны в таблице. В разрешенных случаях может выполняться частичная обшивка, при которой зазоры между досками составляют не более 50% от их ширины.



Внутренний конец кабеля, длиной не менее 2 метров должен быть выведен на щеку барабана, и доступен для проведения испытаний и измерений. Внутренний и наружный концы должны быть герметично заделаны и закреплены.



Таблица. Размеры кабельных барабанов по ГОСТ 5151-79




бара
бана
Диаметр Диаметр
шеечного
круга
Длина шейки,
L
Толщина Диаметр
отверстия
Расстояние
от оси
барабана
до оси поводкового
отверстия, A
Длина
обшивки
щеки,
D
шейки,
D1
щеки,
S
круга
шейки,
S1
шейки,
S2
осевого,
d
поводкового,
d1
5 500 200 168 230 38 25 16 35 35 60 306
6 600 200 162 250 38 25 19 35 35 60 326
8 800 450 412 230 38 25 19 50 50 150 306
8a 800 450 412 400 38 25 19 50 50 150 476
800 450 412 500 38 25 19 50 50 150 576
10 1000 545 501 500 50 25 22 50 50 150 600
10а 1000 500 456 710 50 25 22 50 50 150 810
12 1220 650 606 500 50 25 22 70 50 250 600
12а 1220 650 606 710 50 25 22 70 50 250 810
12б 1220 600 556 600 50 25 22 70 50 250 700
14 1400 750 694 710 58 25 28 70 50 250 826
14а 1400 900 856 500 58 25 22 70 50 250 616
14б 1400 1000 944 600 58 25 28 70 50 250 716
14в 1400 750 694 710 70 25 28 70 50 250 850
14г 1400 750 694 900 58 25 28 70 50 250 1016
16 1600 1200 1140 600 58 32 30 70 50 300 716
16а 1600 800 740 800 58 32 30 80 50 300 916
17 1700 900 844 750 70 32 28 80 50 300 890
17а 1700 900 844 900 70 32 28 80 50 300 1040
18 1800 1120 1048 900 80 40 36 80 50 300 1060
18а 1800 900 828 900 80 40 36 80 50 300 1060
18б 1800 750 678 1000 80 40 36 80 50 300 1160
18в 1800 900 844 730 80 32 30 80 50 300 890
20 2000 1220 1148 1000 90 50 36 80 50 300 1180
20а 2000 1000 928 1000 90 50 36 80 50 300 1240
20б 2000 1500 1428 1000 90 50 36 80 50 400 1180
22 2000 1320 1228 1000 118 50 46 100 50 400 1236
22а 2000 1480 1388 1050 118 50 46 100 50 400 1286
22б 2200 1680 1588 1100 118 50 46 100 50 400 1336
22в 2200 1320 1228 1100 118 50 46 100 50 400 1336
25 2500 1500 1388 1300 130 60 56 120 50 400 1560
26 2650 1500 1388 1500 140 60 56 120 50 400 1780
30 3000 1800 1688 1800 130 60 56 150 50 400 2160
30а 3000 2500 2408 1700 96 50 46 150 50 400 1892



Ориентировочная масса барабана, в зависимости от его типа, приведена в таблице.





Таблица. Масса кабельного барабана



Тип барабана, № 8 10 12 12а 14 14а 14б 16а 17 18 18а 20 20а 20б
Масса, кг 43 51 53 56 132 151 217 200 234 308 367 535 494 763 725 941



Способы обращения с кабельными барабанами:



  • Барабан следует перекатывать только в направлении стрелки, имеющейся на щеке барабана. В противном случае оптический кабель размотается.
  • Борта барабана следует крепить клиньями. Высота клиньев должна составлять не менее 1/8 от диаметра барабана. Дополнительно рекомендуется крепить барабан тросами.
  • При установке барабанов в транспортное средство, необходимо оставлять некоторое расстояние между ними.
  • При подъеме барабана вилами автопогрузчика, следует убедиться, что вилы установлены под обеими бортами барабана. Разгрузка барабанов осуществляется на ровное и без уклона место.
