Применяя систему передачи WATSON 5, операторы могут использовать один тип оборудования для предоставления широкого набора услуг, обеспечивая передачу по 1, 2 или 4 медным парам. Модемы WATSON 5 с интерфейсом Ethernet работают в режиме прозрачного моста с поддержкой протоколов 802.1q и 802.1p.

С 2006 г. проводится модернизация модельного ряда Watson 5. Новые модули отличаются конструктивным исполнением, но полностью совместимы с предыдущими моделями.



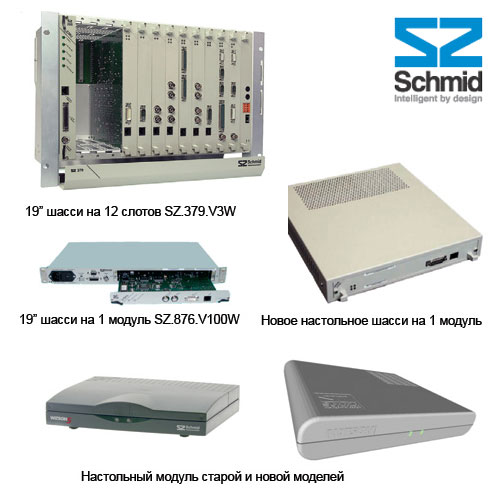

Конструктивное исполнение:



  • линейные карты (plug-in) для 19" шасси на 1 или 12 слотов;
  • автономные настольные модемы (table top).



Функциональное исполнение:



  • модули линейного окончания LTU (станция);
  • модули сетевого окончания NTU (абонент).



Линейный интерфейс:



  • G.SHDSL (TC-PAM16) в соответствии с ITU-T G.991.2 приложение В (G.shdsl) и TS 101 524 (ETSI SDSL)



Скорость передачи данных:



  • 200 — 2300 кбит/с по 1 паре (G.SHDSL);
  • До 5,7 Мбит/с по 1 паре (G.SHDSL.bis);
  • До 4-х пар в линии.



Абонентские интерфейсы:



  • Е1 (G.703, ISDN PRA);
  • nx64 Кбит/с (V.35, V.36, X.21);
  • Ethernet.



Ключевые возможности Watson 5:



  • гибкое изменение линейной скорости передачи для повышения дальности;
  • локальное или дистанционное питание;
  • возможность конверсии интерфейсов;
  • инверсное мультиплексирование;
  • встроенная кросс-коммутация линейных потоков;
  • подключение до 4-х NTU к 1 LTU (multipoint);
  • каскадирование LTU;
  • расширенные сервисные возможности;
  • возможность объединения модулей по шине, с использованием интерфейса TMN, для организации централизованного управления;
  • резервирование по питанию DC-DC или AC-DC (для шасси);
  • возможность синхронизации от внешнего источника.



Преимущества Watson 5:



  • высокая надёжность и стабильность параметров;
  • отличные показатели по электромагнитной совместимости;
  • симметричный и несимметричный вариант распределения спектральной плотности сигнала в линии (PSD);
  • установление соединения по технологии G.hs;
  • усовершенствованные возможности измерения параметров канала передачи данных;
  • передача по 1, 2, 4 парам, резервирование по потоку;
  • высокая плотность портов;
  • широкий модельный ряд;
  • низкая потребляемая мощность;
  • встроенный канал управления (EOC);
  • наличие сетевой системы управления (Watson Element Manager).



Приложения



Область применения Watson 5 — межстанционные линии связи, организация доступа удаленных бизнес-абонентов к сетям передачи данных и телефонии, объединение корпоративных сетей.

Watson 5 позволяет передать полный или частичный канал Е1 в структурированном или прозрачном режиме, ISDN PRA (Primary Rate Access), а также данные в формате nx64 Кбит/с (V.35, V.36, X.21) и Ethernet. Благодаря функции преобразования интерфейсов устройства Watson 5 могут быть использованы для передачи трафика данных по транспортным сетям телефонии (nx64 или Ethernet на стороне заказчика и Е1 на стороне транспортной сети).

Особенностью семейства Watson 5 является наличие четырехпарных моделей. Модуль Watson 5 4xE1 конструктивно включает в себя 4 G.SHDSL модема и позволяет снизить затраты на организацию цифрового тракта на 30-60%, а так же повысить надежность системы за счет функции резервирования. Эта модель может использоваться в однопарной, двухпарной, смешанной конфигурациях, а также в четырехпарной конфигурации «точка-точка». Схема «точка-точка» применяется для одновременной передачи двух или четырех потоков E1, каждый из которых передается по двум или одной паре соответственно. Эта схема может применяться как для повышения скорости/дальности передачи Е1, так и для резервирования потоков.

Новые модули 4хEthernet могут работать в однопарном режиме работы (1 LTU на 4 NTU Watson5 Ethernet) и в четырехпарном режиме «точка-точка». Данные модули соответсвуют концепции EFM (Ethernet in the First Mile). Благодаря реализации нового стандарта G. SHDSL.bis они обладают улучшенными показателями по скорости/дальности работы и управляемости.



Watson 5

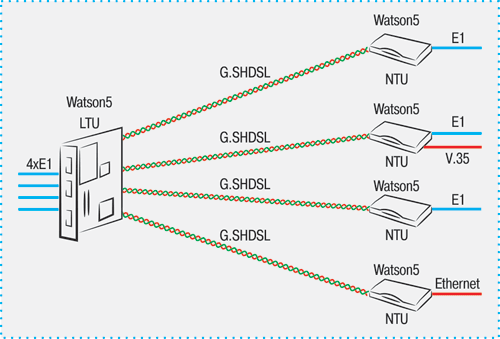

Рис.1. Подключение Watson 5 LTU к четырём NTU в однопарном режиме. Мультисервисное включение.



Watson 5

Рис.2. Подключение Watson 5 LTU к трём NTU в смешанном режиме. Мультисервисное включение.


Watson 5

Рис.3. Соединение Watson 5 LTU — NTU «точка-точка». Резервирование потоков Е1.





Универсальный G. SHDSL регенератор для систем WATSON 5 позволяет передавать 2,3Мбит/с или 4,6Мбит/с по 1-й или 2-м медным парам. Регенераторы предназначены для построения сетевой инфраструктуры, цифровизации медных линий большой протяженности. Высокая степень интеграции выгодно отличает регенератор WATSON 5 от TC-PAM регенераторов других производителей, как с точки зрения малых габаритных размеров, так и по ценовым характеристикам.
